Зоновая система подвижной радиотелефонной связи "Вилия"

Содержание:
Введение
Функциональные возможности
Структура системы
Технические характеристики
Оборудование

Введение

Система «Вилия» являются многоканальной автоматизированной системой дуплексной связи и предназначена для организации беспоисковой и бесподстроечной автоматической дуплексной радиотелефонной связи абонентов подвижных и стационарных объектов между собой, а также с абонентами телефонной сети общего пользования. Обеспечивает круглосуточную работу в автоматическом режиме без постоянного обслуживания радиооборудования и реализует все возможности автоматических телефонных станций. Система «Вилия» — радиотелефонная система автоматизированной подвижной связи общего пользования, работающая в ОВЧ-ЧМ-диапазоне, предназначена для передачи по открытым радиоканалам кратких сообщений, тайна которых не гарантируется.

Функциональные возможности

Система работает по принципу как радиальных, так и сотовых систем связи и имеет следующие функциональные возможности:

• сохранение связи при переходе радиоабонента из одной радиозоны в другую в пределах одной зоны;

• учет стоимости разговоров;

• установление ограничения времени разговора;

• установление категорийности абонентов (работа по всей зоне обслуживания, ограничение на входящую связь, ограничение зоны обслуживания, запрет выхода в районную или междугороднюю АТС);

• запрет на связь при отсутствии оплаты;

• запрет на работу в системе при отсутствии регистрации.


Структура системы

Зоновая система подвижной радиосвязи «Вилия» обеспечивает радиосвязь мобильных абонентов и радиотаксофонов между собой и с абонентами телефонной сети общего пользования как в пределах одной зоны (города), так и в масштабах области при объединении нескольких (до 8) зон через транзитную центральную коммутационную станцию (ЦКС) в единую систему. Система обеспечивает автоматический поиск радиоабонентов при их переезде в другую зону и автоматическое восстановление связи в процессе разговора при переезде радиоабонентов из одной радиозоны в другую.
Состав системы:

• Центральная коммутационная станция (ЦКС) — 1шт;

• Зоновые коммутационные станции (ЗКС) — до 8шт;
  Базовые станции (БС) — до 10шт на каждую ЗКС;

• Абонентские радиостанции возимые;

• Абонентские радиостанции стационарные.


Технические характеристики

Частотный план

Система подвижной радиотелефонной связи «Вилия» работает в диапазоне частот 301,1375 ... 305,8125 и 337,1375 ... 341,8125 МГц с дуплексным разносом частот приёма-передачи 36 МГц. Всего образовано 188 пар частот. При этом несколько пар не задействованы. Все остальные 176 пар объединены по 8 в 22 ствола. Разнос частот между радиоканалами составляет 25 кГц. Количество стволов, разрешенных к установке в каждом городе, определяется решением уполномоченной организацией по радиочастотам в каждом конкретном государстве.

КАНАЛ	СТВОЛ	ВХОД	ВЫХОД
1	1	301,1375	337,1375
2	1	301,1625	337,1625
3	1	301,1875	337,1875
4	1	301,2125	337,2125
5	1	301,2375	337,2375
6	1	301,2625	337,2625
7	1	301,2875	337,2875
8	1	301,3125	337,3125
9	2	301,3375	337,3375
10	2	301,3625	337,3625
11	2	301,3875	337,3875
12	2	301,4125	337,4125
13	2	301,4375	337,4375
14	2	301,4625	337,4625
15	2	301,4875	337,4875
16	2	301,5125	337,5125
17	3	301,5375	337,5375
18	3	301,5625	337,5625
19	3	301,5875	337,5875
20	3	301,6125	337,6125
21	3	301,6375	337,6375
22	3	301,6625	337,6625
23	3	301,6875	337,6875
24	3	301,7125	337,7125
25	4	301,7375	337,7375
26	4	301,7625	337,7625
27	4	301,7875	337,7875
28	4	301,8125	337,8125
29	4	301,8375	337,8375
30	4	301,8625	337,8625
31	4	301,8875	337,8875
32	4	301,9125	337,9125
33		301,9375	337,9375
34		301,9625	337,9625
35		301,9875	337,9875
36		302,0125	338,0125
37	5	302,0375	338,0375
38	5	302,0625	338,0625
39	5	302,0875	338,0875
40	5	302,1125	338,1125
41	5	302,1375	338,1375
42	5	302,1625	338,1625
43	5	302,1875	338,1875
44	5	302,2125	338,2125
45	6	302,2375	338,2375
46	6	302,2625	338,2625
47	6	302,2875	338,2875
48	6	302,3125	338,3125
49	6	302,3375	338,3375
50	6	302,3625	338,3625
51	6	302,3875	338,3875
52	6	302,4125	338,4125
53	7	302,4375	338,4375
54	7	302,4625	338,4625
55	7	302,4875	338,4875
56	7	302,5125	338,5125
57	7	302,5375	338,5375
58	7	302,5625	338,5625
59	7	302,5875	338,5875
60	7	302,6125	338,6125
61	8	302,6375	338,6375
62	8	302,6625	338,6625
63	8	302,6875	338,6875
64	8	302,7125	338,7125
65	8	302,7375	338,7375
66	8	302,7625	338,7625
67	8	302,7875	338,7875
68	8	302,8125	338,8125
69	9	302,8375	338,8375
70	9	302,8625	338,8625
71	9	302,8875	338,8875
72	9	302,9125	338,9125
73	9	302,9375	338,9375
74	9	302,9625	338,9625
75	9	302,9875	338,9875
76	9	303,0125	339,0125
77	10	303,0375	339,0375
78	10	303,0625	339,0625
79	10	303,0875	339,0875
80	10	303,1125	339,1125
81	10	303,1375	339,1375
82	10	303,1625	339,1625
83	10	303,1875	339,1875
84	10	303,2125	339,2125
85	11	303,2375	339,2375
86	11	303,2625	339,2625
87	11	303,2875	339,2875
88	11	303,3125	339,3125
89	11	303,3375	339,3375
90	11	303,3625	339,3625
91	11	303,3875	339,3875
92	11	303,4125	339,4125
93	12	303,4375	339,4375
94	12	303,4625	339,4625
95	12	303,4875	339,4875
96	12	303,5125	339,5125
97	12	303,5375	339,5375
98	12	303,5625	339,5625
99	12	303,5875	339,5875
100	12	303,6125	339,6125
101		303,6375	339,6375
102		303,6625	339,6625
103		303,6875	339,6875
104		303,7125	339,7125
105	13	303,7375	339,7375
106	13	303,7625	339,7625
107	13	303,7875	339,7875
108	13	303,8125	339,8125
109	13	303,8375	339,8375
110	13	303,8625	339,8625
111	13	303,8875	339,8875
112	13	303,9125	339,9125
113	14	303,9375	339,9375
114	14	303,9625	339,9625
115	14	303,9875	339,9875
116	14	304,0125	340,0125
117	14	304,0375	340,0375
118	14	304,0625	340,0625
119	14	304,0875	340,0875
120	14	304,1125	340,1125
121	15	304,1375	340,1375
122	15	304,1625	340,1625
123	15	304,1875	340,1875
124	15	304,2125	340,2125
125	15	304,2375	340,2375
126	15	304,2625	340,2625
127	15	304,2875	340,2875
128	15	304,3125	340,3125
129	16	304,3375	340,3375
130	16	304,3625	340,3625
131	16	304,3875	340,3875
132	16	304,4125	340,4125
133	16	304,4375	340,4375
134	16	304,4625	340,4625
135	16	304,4875	340,4875
136	16	304,5125	340,5125
137	17	304,5375	340,5375
138	17	304,5625	340,5625
139	17	304,5875	340,5875
140	17	304,6125	340,6125
141	17	304,6375	340,6375
142	17	304,6625	340,6625
143	17	304,6875	340,6875
144	17	304,7125	340,7125
145	18	304,7375	340,7375
146	18	304,7625	340,7625
147	18	304,7875	340,7875
148	18	304,8125	340,8125
149	18	304,8375	340,8375
150	18	304,8625	340,8625
151	18	304,8875	340,8875
152	18	304,9125	340,9125
153	19	304,9375	340,9375
154	19	304,9625	340,9625
155	19	304,9875	340,9875
156	19	305,0125	341,0125
157	19	305,0375	341,0375
158	19	305,0625	341,0625
159	19	305,0875	341,0875
160	19	305,1125	341,1125
161	20	305,1375	341,1375
162	20	305,1625	341,1625
163	20	305,1875	341,1875
164	20	305,2125	341,2125
165	20	305,2375	341,2375
166	20	305,2625	341,2625
167	20	305,2875	341,2875
168	20	305,3125	341,3125
169		305,3375	341,3375
170		305,3625	341,3625
171		305,3875	341,3875
172		305,4125	341,4125
173	21	305,4375	341,4375
174	21	305,4625	341,4625
175	21	305,4875	341,4875
176	21	305,5125	341,5125
177	21	305,5375	341,5375
178	21	305,5625	341,5625
179	21	305,5875	341,5875
180	21	305,6125	341,6125
181	22	305,6375	341,6375
182	22	305,6625	341,6625
183	22	305,6875	341,6875
184	22	305,7125	341,7125
185	22	305,7375	341,7375
186	22	305,7625	341,7625
187	22	305,7875	341,7875
188	22	305,8125	341,8125

Характеристики каналов

Каналы системы имеют следующие технические показатели:

• полоса пропускаемых частот 300—3400 Гц;

• уровень псофометрических шумов в точке с относительным нулевым уровнем при напряженности поля, обеспечивающей пятикратное превышение порога чувствительности приемника в стоящей машине — не более 34 мВ;

• коэффициент нелинейных искажений тракта не должен превышать 15%, в том числе на участке радиотракта — 14% и на проводном участке — 6%.


Входящие в ствол радиоканалы равнодоступны и объединены системами автоматического поиска свободного и вызывного каналов. Это позволяет использовать для связи любой из свободных в данный момент радиоканалов и значительно увеличить пропускную способность системы.
За каждым подвижным абонентом ствола закрепляется индивидуальный избирательный вызов. Каждый ствол автономен и имеет свою нумерацию абонентов.
В системе ОВЧ-радиосвязи с подвижными объектами связь осуществляется между стационарной центральной радиостанцией и подвижной абонентской радиостанцией при непрерывно меняющихся условиях радиосвязи. В условиях среднепересеченной местности при колебании высот местности на расстоянии от 10 до 30 км, не превышающих 50 м, при установке антенны ЦРС на высоте 100 м от уровня земли и длине фидера, соизмеримой с высотой установки антенн, дальность связи по отдельным направлениям в зависимости от рельефа местности может колебаться от 10 до 50 км.

Оборудование

Базовое оборудование

Центральная коммутационная станция «Вилия-ЦКС».
ЦКС предназначена для организации связи между абонентами различных зон, а также для поиска и организации связи с абонентскими радиостанциями, находящимися временно в других зонах.
ЦКС состоит из стойки коммутации и пульта оператора на базе ПЭВМ.

Технические характеристики «Вилия-ЦКС».

Параметр	Значение
Количество подключаемых зоновых станций	до 8
Количество четырехпрооводных каналов связи к каждой из ЗКС	до 12
Напряжение питания	~220 В, 50 Гц или ⎓60 В
Габаритные размеры	1400х980х520 мм

Зоновая коммутационная станция «Вилия-ЗКС»
ЗКС предназначена для организации связи между абонентскими радиостанциями, автоматического установления связи при разговоре абонентов АТС и радиоабонентов через БС, ЦКС и АТС.
ЗКС состоит из стойки соединительных линий, стойки коммутации и радиоканалов, пульта оператора на базе ПЭВМ.
Максимальная номерная емкость, обслуживаемая одной ЗКС, до 800 абонентов.

Технические характеристики «Вилия-ЗКС».

Параметр	Значение
Количество трехпроводных вх. и исх. СЛ с АТС	до 36
Количество четырехпроводных каналов с БС	до 40
Количество четырехпроводных каналов с ЦКС	до 12
Напряжение питания	~220 В, 50 Гц или ⎓60 В
Габаритные размеры стоек	1400х986х520 мм

Базовая станция «Вилия-БС»
Предназначена для организации связи с зоновой коммутационной станцией и ретрансляции разговорных и системных сигналов между абонентскими радиостанциями и ЗКС.
БС состоит из четырехканальных приемопередающих стоек (от одной до десяти шт.) и антеннофидерного устройства, имеющего различные модификации в зависимости от количества радиоканалов и формы диаграммы направленности.

Технические характеристики «Вилия-БС».

Параметр	Значение
Количество радиоканалов	от 4 до 40
Диапазон рабочих частот:
Приема	301 — 306 МГц
Передачи	337 — 342 МГц
Напряжение питания	~220 В, 50 Гц
Мощность передатчика	15 — 20 Вт
Чувствительность приемника, не более	1 мкВ
Коэффициент усиления антенны, не менее	7 дБ
Габаритные размеры четырехканальной приемопередающей стойки	950х400х275 мм

Абонентское оборудование

Абонентская радиостанция «Вилия-АРС»представляет собой улучшенную версию АРС «Алтай АС-СП». Абонентская радиостанция «Вилия-АРС» предназначена для организации автоматической беспоисковой, бесподстроечной, радиотелефонной связи, выполнена на полупроводниковых приборах и интегральных схемах с применением микропроцессорных устройств. Выполняется в двух вариантах: возимом и стационарном. Питание осуществляется от источника постоянного тока бортовой сети ⎓13,2 +2,4 В подвижного объекта (возимый вариант) или от сети переменного тока ~220 В, 50 Гц (Стационарный вариант).
В состав возимой радиостанции входит приемопередатчик, микротелефонная трубка с подставкой, блок УНЧ и антенна. Набор номера и управление режимами работы радиостанции осуществляется с помощью тастатурного номеронабирателя, расположенного на трубке.
В состав стационарной радиостанции входит базовый блок, включающий в себя приемопередатчик, сетевой блок питания и устройство сопряжения с телефонным аппаратом; телефонный аппарат и антенна типа "волновой канал" с кабелем РК-50 до 30 метров. При подключении к базовому блоку таксофона местной или междугородной телефонной сети вместо телефонного аппарата, стационарная радиостанция выполняет функции радиотаксофона.
Взаимодействие абонентской станции с зоновой коммутационной станцией осуществляется путем передачи кодограмм, для чего используется встроенный модем. Станция имеет четырехзначный индивидуальный номер, номера зоны и сети постоянной прописки.
Монтажный комплект возимой радиостанции позволяет производить ее установку на легковых автомобилях типа ГАЗ-14, ГАЗ-24, ГАЗ-3102, «Жигули», микроавтобус «Латвия» и грузовых автомобилях типа ГАЗ-53, ЗИЛ-130.
Базовый блок стационарной радиостанции крепится на стене и соединяется с телефонным аппаратом двужильным кабелем длиной до 100 м.

Технические характеристики «Вилия-АРС».

Параметр	Значение
Режим работы	Дуплексный
Диапазон частот приема	337 — 342 МГц
Диапазон частот передачи	301 — 306 МГц
Количество каналов	8
Разнос каналов	25 кГц
Мощность передатчика	6 — 10 Вт
Чувствительность приемника	1 мкВ
Напряжение питания мобильного варианта	⎓13,2 В ±2,4 В
Напряжение питания стационарного варианта	~220 В 50 Гц
Ток потребления от источника ⎓13,2 В в режиме дежурного приема	не более 0,7 А
Ток потребления от источника ⎓13,2 В в режиме передачи	не более 3,5 А
Мощность потребления от сети ~220 В 50 Гц	не более 90 Вт
Диапазон рабочих температур приемопередатчика	-25°C — +55°C
Диапазон рабочих температур трубки микротелефонной	-10°C — +55°C
Габаритные размеры приемопередатчика с монтажной рамой	240x200x75 мм
Габаритные размеры микротелефонной трубки с подставкой	230x65x60 мм
Габаритные размеры блока УНЧ	120x120x70 мм
Масса приемопередатчика с монтажной рамой	не более 3,7 кг
Масса микротелефонной трубки с подставкой	не более 0,6 кг
Масса блока УНЧ	не более 0,8 кг

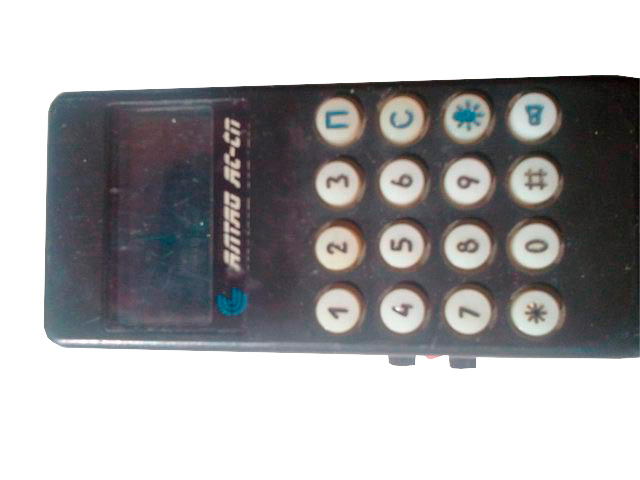

Абонентская радиостанция «Вилия-АРС»
