СТАТЬИ : Телефония / Радиотелефония / РОСА /

СППРС РОСА

Добавлено пользователем administrator 09.01.2013 в 15:15.
Изменено пользователем administrator 18.11.2016 в 15:14.

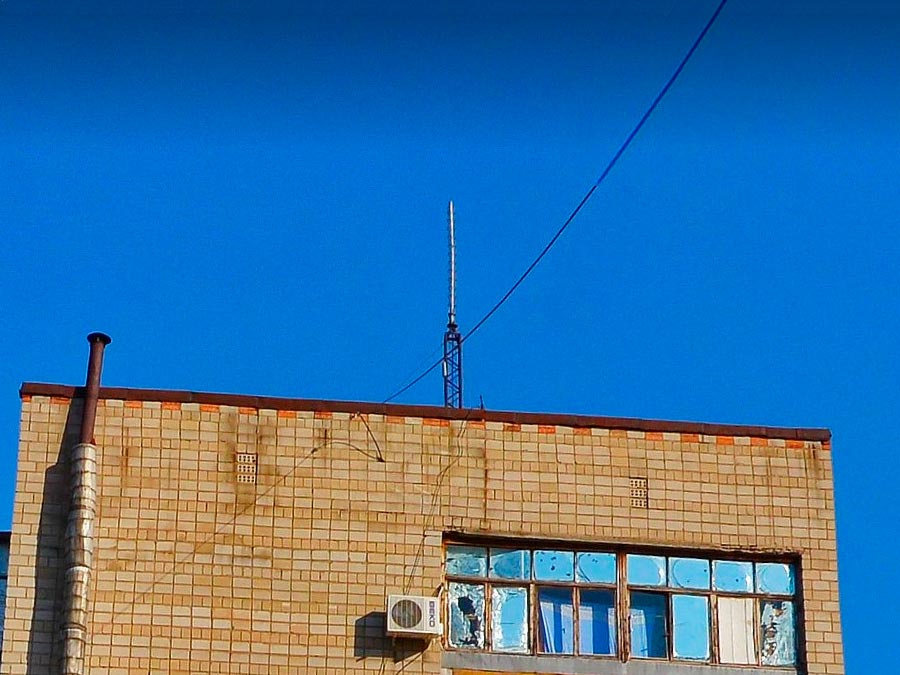

Антенны «Росы» на здании МГУ
«РОСА» — система правительственной подвижной радиотелефонной связи долговременной криптостойкости. Работает повсеместно на всей территории России и некоторых экс республик СССР.
В провинциальных городах, где нет других систем, «РОСА» активно используется при любом визите первых лиц государства. Система «РОСА» была введена в строй в 1967 году. В конце 60-х годов отдельные абоненты были обеспечены аппаратурой ЗАС временной стойкости. А в 80-е годы — аппаратурой ЗАС гарантированной стойкости. Система используется для высших правительственных чинов. Стоит лишь вспомнить старые автомобили с примерно 40-сантиметровым штырём над ветровым стеклом, на которых перемещался сам Л.И.Брежнев:





С 24 декабря 1991 года по 1 июля 2003 года «РОСой» владело Федеральное агентство правительственной связи и информации при Президенте Российской Федерации (ФАПСИ). После расформирования ФАПСИ, с 10 ноября 2003 года «РОСой» владеет Управление научно-технического обеспечения Службы специальной связи и информации Федеральной службы охраны Российской Федерации (УНСО Спецсвязи ФСО РФ).

Оборудование «РОСА»

Для радиосвязи в автомобиле применяется автомобильная радиостанция «Роща», представляющая из себя несколько ящиков военного исполнения в багажнике, пульт управления в салоне автомобиля с серой трубкой. Последние модели имеют такой же точно пульт управления как и у системы закрытой связи «Карат», работающей в диапазоне 330 МГц.
На сетях УКВ радиосвязи «РОСА» с 1971 года начала применяться аппаратура «Коралл-П» — модификация ап­паратуры «Коралл», позволившая вдвое снизить её габариты и вес. 16 мая 1974 года на вооружение были приняты новая транзистор­ная центровая радиостанция «Везувий», пульт управления «Вяз» и снята с вооружения ламповая центровая радиостанция «Этна-2». Начался также выпуск автомобильной радиостанции «Лес-Д» взамен станции «Лес-М2АБ» с недостаточно стабильны­ми параметрами.

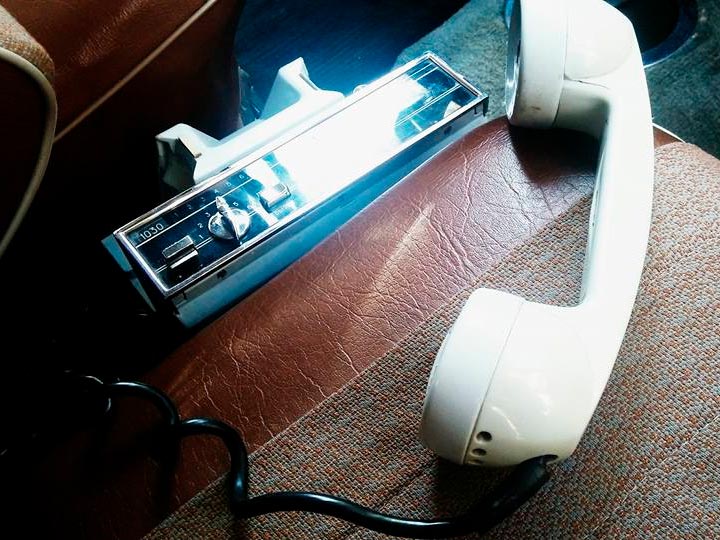

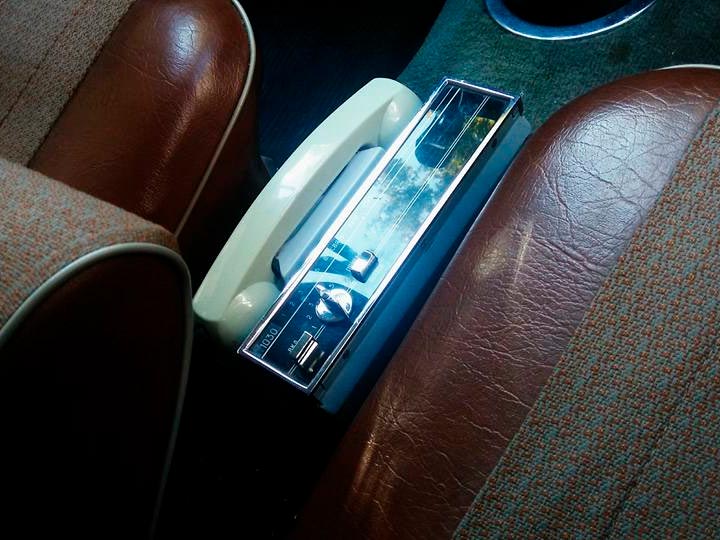

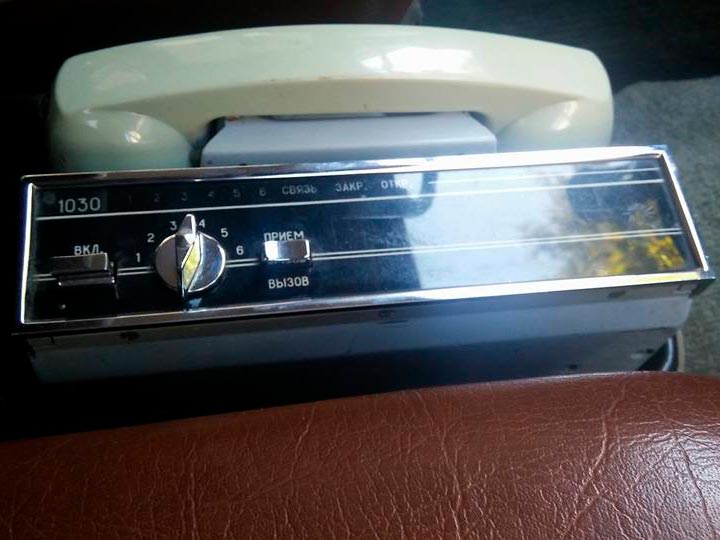

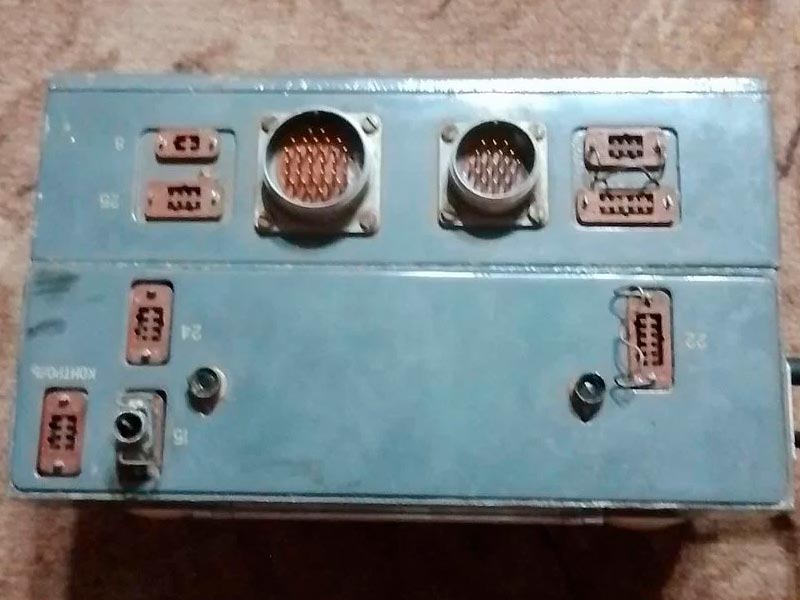

"Радиоблок" системы «РОСА» размером с 20-ти литровую канистру, а пульт имеет на лицевой панели один галетный переключатель, кнопка "приём-вызов" и подсвечиваемые таблички "связь" и "закр". Трубка там большая серая (как на "Кавказе").
При работе в закрытом режиме, в радиоканале вместо обычной речи принимается характерное "рычание".

В качестве базового применялось оборудование «Вулкан».

Некоторые характеристики системы «РОСА»

Диапазон частот: 149—150 МГц; 173—174 МГц.
Дуплексный разнос: 24 МГц.
Межканальный шаг: 100 кГц.
Девиация: 15 кГц.

Возможности системы «РОСА»

Телефонные соединения с абонентами городских сетей осуществляется через диспетчера. Диспетчер имеет возможность прослушать разговор двух абонентов городской телефонной сети и, при необходимости, соединить абонента «РОСА» с одним из них, а второго отключить. При необходимости во время разговора может быть включено шифрование по типу военного ЗАС.
На свободных каналах постоянно излучается «маркер» — сигнал готовности базовой станции. На разных каналах могут звучать маркеры разных частот. Группа каналов с одинаковым маркером называется «ствол». Выделение тонального сигнала производится камертонным фильтром. Это узкополосный фильтр на конкретную частоту. Абонентское устройство оценивает занятость каналов по наличию / отсутствию маркера. При исчезновении в радиоканале маркера, на абонентском оборудовании загорается лампа "Канал занят". Каналы переключаются вручную переключателем. Для «открывания» базовой станции необходимо передать тональный сигнал занятия канала. Избирательный вызов осуществляется многочастотной (одной) посылкой (как в самом первом варианте "Алтая") сразу на всех каналах "ствола". При отбое слышна другая частота (примерно в течение 5 секунд).

Частоты маркеров определяются по формуле Гц=1003+34*n (где n=0, 1, 2...). Точно такие же камертонные фильтры использовались в "Алтае-3М". Так и маркировались 00, 01, ...
Примеры частот маркеров: 1343 Гц, 1377 Гц, 1479 Гц.

В закрытом режиме маркер свободного канала звучит несколько иначе.

У "РОСы" есть "роуминг", а у "Кавказа" и "карата" — нет.

Антенны системы «РОСА»

Коаксиальные замкнутые антенны для системы связи «РОСА» были разработаны в ВКБР (Воронежское конструкторское бюро радиотехники) в начале семидесятых и в 1976 году поставлены на конвеерное производство на заводе "Электросигнал". В последующем всевозможные модификации использовались во многих радиостанциях, установленных на автомобилях. На частоты 130—175 МГц изготавливались три варианта, отличающихся длинной штыря и диаметром металлического "пятака" в основании, который и обеспечивал прекрасные параметры в достаточно широкой полосе частот. Магнит (поставлялся с Украины) в девяностых годах тянул чуть ли не две трети себестоимости антенны. Он обеспечивал надежную фиксацию на плоских крышах на скоростях до 200 км/час. Для питания использовался коаксиальный кабель 50 ом с двойной оплеткой. Десятилетнюю эксплуатацию эти антенны выдерживали наилучшим образом.

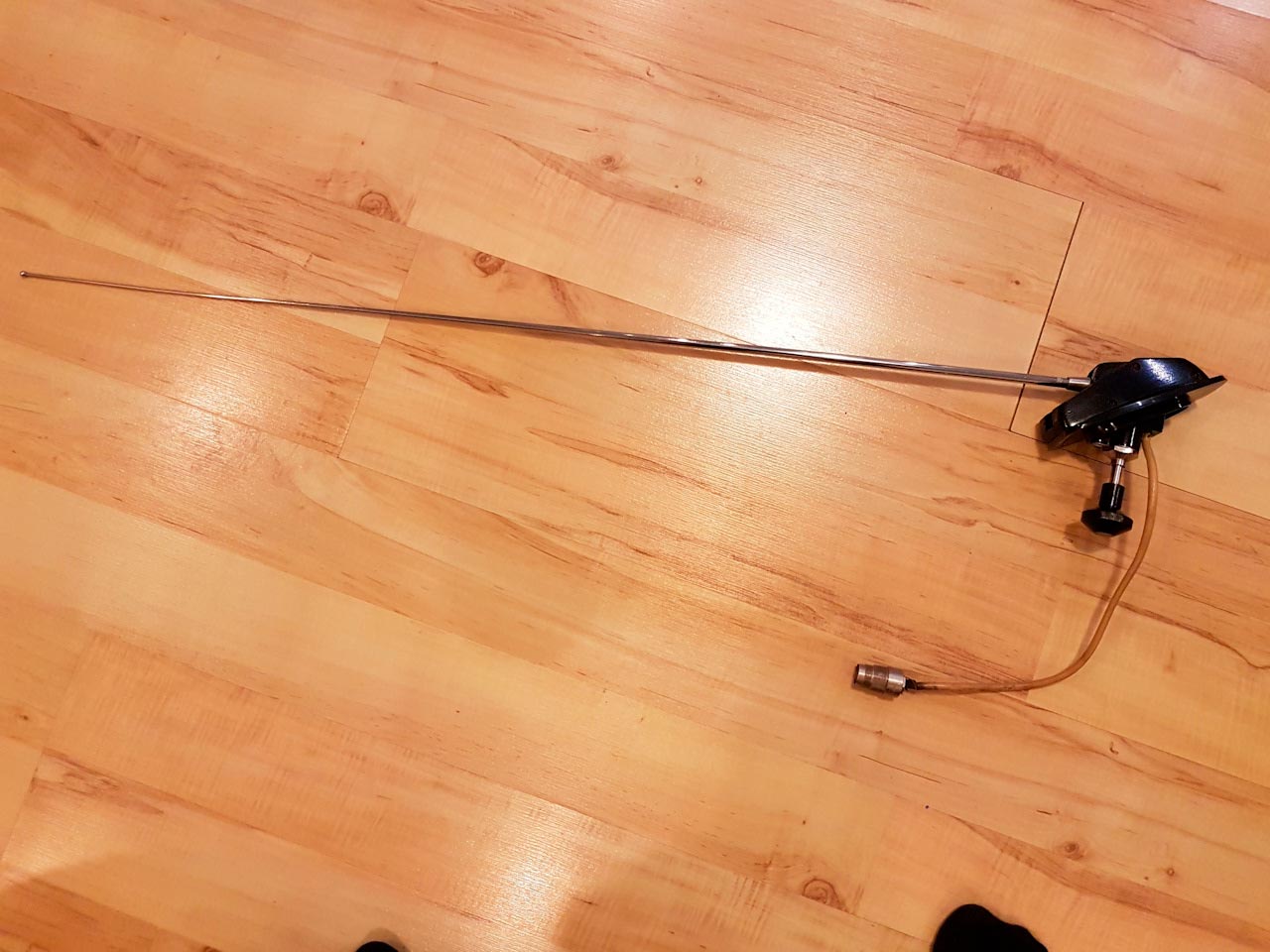

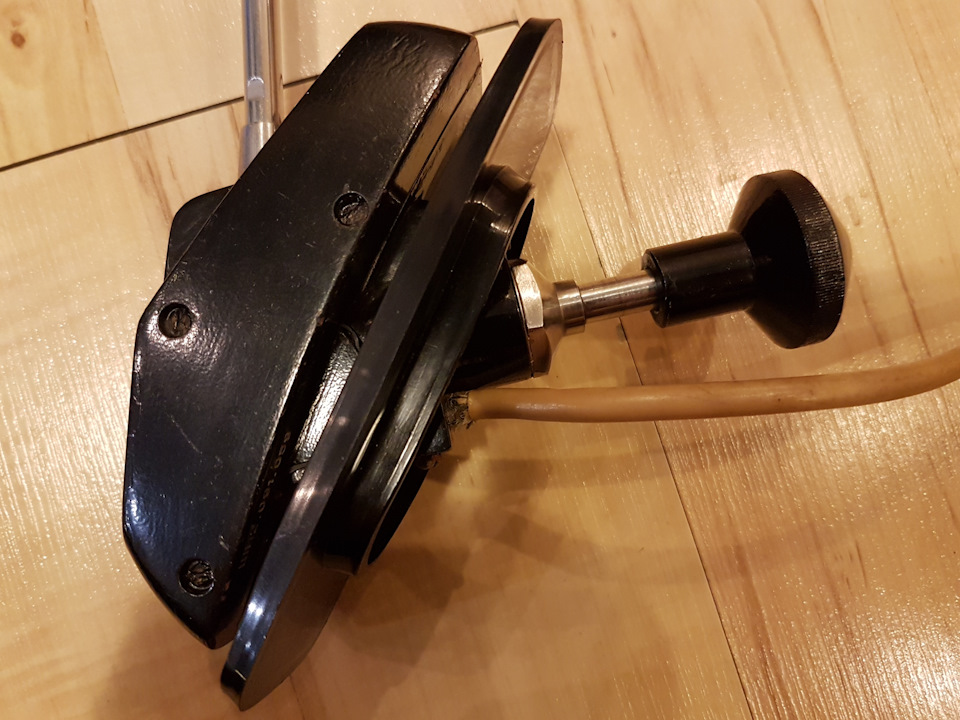

На фото справа представлен муляж антенны специальной радиотелефонной подвижной связи долговременной криптостойкости «РОСА». Располагается по центру крыши автомобиля, ближе к лобовому стеклу. Антенна выполнена из нержавейки, раскручивается на 3 части; основание магнитное, выполнено из материала как в оригинале. Имеет магнитное крепление или на двустороннем скотче. Самый близкий к оригиналу муляж, лучший из существующих.

В качестве базовых антенн примеются четвертьволновые диполи, настроенные на приём в полосе 149—150 МГц и передачу в 173—174 МГц.

Модернизация

С 2009г. с Москвы началась постепенная модернизация системы, с переводом её в цифровой режим. Сейчас в некоторых населённых пунктах уже действуют системы модификации «Роса-М» на базе оборудования «Омск», которое обладает полной автоматизацией соединений с телефонной сетью общего пользования и со специальными АТС.
Класс излучения передатчика: 15К4F1DBN.
Тип модуляции: частотная телеграфия с непрерывной фазой.

В состав ретранслятора СППРС «Роса» входят:
  • приёмопередатчик типа "Омск-ЛР" диапазона СППРС "Роса", работающий в сторону абонентской станции (АС) — 1 компл.;
  • приёмопередатчик типа "Омск-АР" диапазона СППРС "Роса", работающий в сторону центровой станции (ЦС) и линейнойстанции (ЛС) — 1 компл.;
  • контрольный приёмопередатчик "Омск-АР" — 1 компл.;
  • телескопическая мачта высотой не менее 16 м, предусматривающая установку двух антенн диапазона СППРС "Роса": для работы с ЦС (ЛС)и АС — 1 компл.;
  • комплект антенных устройств — 1 компл.;
  • антенно-фидерный тракт длиной 30 м — 2 компл.;
  • блок автоматики с органами управления и контроля работы ретранслятора — 1 компл.;
  • мини СПМ типа ОКС 01-19-А с функциями вводно-кабельного устройства и встроенным измерительным прибором (типа П-321) — 1 компл.;
  • модемное оборудование типа УПС-ТЧ-Р — 4 компл.;
  • мультиплексор "Амур-4/8" (с платами: ОЦК — 2 шт., ТЧ — 5 шт.) — 1 компл.;
  • малогабаритная ПЭВМ (ноутбук) с ПО для программирования оборудования, входящего в состав ретранслятора, с целью обеспечения функционирования ретранслятора — 1 компл.;
  • бензиновый электропитающий агрегат (мощностью не менее 2 кВт) — 1 компл.;
  • комплект ЗИП-О — 1 компл.

  • Ретранслятор СППРС "Роса" обеспечивает:
  • организацию связи между ЦС (ЛС) и АС в зонах, где отсутствует прямая радиовидимость между ЦС (ЛС) и АС;
  • автоматический переход АС в зону действия ретранслятора и обратно;
  • организацию не менее двух каналов связи между ЦС (ЛС) и АС.
  • Алгоритм работы ретранслятора СППРС "Роса" должен соответствовать алгоритму, принятому в аппаратуре "Омск".
    Дуплексный разнос частот передачи и приёма должен бытьне менее 150 кГц.
    Мощность передающего устройства приёмопередатчика "Омск-ЛР" — не менее 60 Вт, приёмопередатчика "Омск-АР" — должна быть регулируемой с возможностью установки значений — 3, 6, 10 Вт.
    Чувствительность приёмных устройств приёмопередатчиков "Омск-ЛР" и "Омск-АР" — не более 0,5 мкВ.

    Применяются следующие типы антенн:
  • для приёмопередатчика "Омск-АР" — антенна направленного действия (КУ — не менее 9 дБ, ДН в горизонтальной плоскости — шириной не более60 градусов по уровню минус 3 дБ);
  • для приёмопередатчика "Омск-ЛР" — антенна направленного действия (КУ — не менее 9 дБ) и антенна с круговой диаграммой направленности(КУ — не менее 6 дБ).
  • Предусмотрена возможность объединения двух направленных антенн для формирования сложных диаграмм направленности.

    Требования к электропитанию.
    Электропитание ретранслятора СППРС "Роса" осуществляется от сети переменного тока напряжением 220В ± 20В частотой 50 ± 2Гц.

    Частоты системы «РОСА»

    Вход, МГцВыход, МГц
    149.400173.400
    149.500173.500
    149.600173.600
    149.700173.700
    149.800173.800
    149.900173.900

    Сигналы системы «РОСА»

    rosa_ton_ready.mp3 (Маркер свободного открытого канала)

    rosa_ton_173600.wav (Маркер свободного закрытого канала)

    rosa_ton_seans.wav (Сигнал закрытого канала)

    rosa_ton_okonch1.wav (Сигнал "отбой" открытого канала)

    rosa_ton_wide.wav (Запись полосы частот 173.5—173.9 МГц так называемая Роса. Запись I/Q с полосой 500 кГц)


    Запись полосы частот 173.5—173.9 МГц так называемая Роса. Запись I/Q с полосой 500 кГц
