Радиоудлинитель телефонных линий КАРТ-П4

Добавлено пользователем administrator 12.01.2013 в 01:20.
Изменено пользователем administrator 18.01.2024 в 13:13.

Описание радиоудлинителя КАРТ-П4

Радиоудлинитель КАРТ-П4 предназначен для телефонизации удаленных телефонных пунктов а также для замены проводных телефонных линий радиоканалом на местности, где прокладка их невозможна или нецелесообразна по каким-либо причинам, и обеспечивает организацию дуплексной радиотелефонной связи на одном из равнодоступных каналов 20-канального диапазона в пределах прямой радиовидимости с абонентами АТС на расстояние 40—50 км.

Радиоудлинитель КАРТ-П4 состоит из двух полукомплектов: станционного "Карт-П4Ц" и абонентского "Карт-П4А". Предусмотрена возможность поставки от одного до четырех автомобильных или стационарных абонентских полукомплектов КАРТ-П4А. Полукомплекты поставляются как с направленной антенной, так и с антенной, имеющей круговую диаграмму направленности.

В состав радиоудлинителя КАРТ-П4 стационарного полукомплекта "Карт-П4Ц" входят: приемопередатчик, рама-салазки с блоком питания или адаптер питания и антенна с кабелем. К абонентскому стационарному полукомплекту подключается телефонный аппарат, факс или модем.

Оборудование поставляется в двух различных вариантах исполнения:
  • первый вариант позволяет работать поочередно на одном радиоканале до четырех абонентов и обеспечивает любые типы соединений, принятых на ведомственной сети или сети общего пользования (ОфТС). Дополнительно предусмотрена возможность диспетчерской связи с абонентами в режиме циркулярного вызова;
  • при втором варианте к абонентскому полукомплекту подключаются от одного до четырех стандартных ТА, которые имеют внутреннюю нумерацию 1,2,3,4 с установлением соединения как между собой, так и с ОфТС через набор цифры "0". Дополнительно имеется внутренняя связь с диспетчерским ТА, подключенным к станционному полукомплекту, через набор цифры "5". Входящая связь не отличается от принятой на сети общего пользования.


Варианты организации радиотелефонной связи на базе радиоудлинителя КАРТ-П4

Технические характеристики радиоудлинителя КАРТ-П4

Технические характеристики
Наименование параметраЗначение
Диапазон частот приема стационарного, передачи абонентского307,5 ... 308,0 МГц
Диапазон частот приема абонентского, передачи стационарного343,5 ... 344,0 МГц
Разнос частот между каналами25 кГц
Мощность передатчика10 Вт
Чувствительность приемникане хуже 0,5 мкВ
Потребляемая мощность стационарного и абонентского стационарного полукомплектов от сети 220 В, 50 Гцне более 120 ВА
Потребляемый ток абонентского полукомплекта от сети 12 В в режиме дежурного приемане более 0,7 А
Потребляемый ток абонентского полукомплекта от сети 12 В в режиме передачине более 3,5 А
Диапазон рабочих температур стационарного полукомплекта+5°C ... +55°C
Диапазон рабочих температур возимого полукомплекта-10°C ... +55°C
Габаритные размеры приемопередатчика200х65х170 мм
Габаритные размеры абонентского приемопередатчика возимого с монтажной рамой240х200х75 мм
Габаритные размеры антенны "волновой канал" с усилением 7dBi с кабелем 20м1185х650х837 мм
Габаритные размеры антенны коллинеарной с усилением 5dBi с кабелем 20м1600х40 мм
Масса приемопередатчика3,0 кг
Масса абонентского приемопередатчика возимого с монтажной рамой3,7 кг
Масса антенны "волновой канал" с усилением 7dBi с кабелем 20м2,0 кг
Масса антенны коллинеарной с усилением 5dBi с кабелем 20м3,5 кг

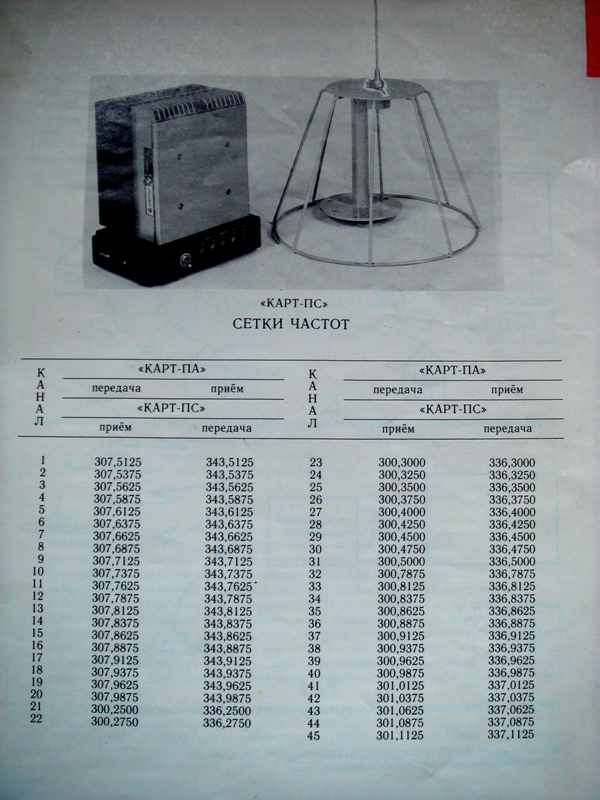

Частотная сетка
КаналЧастота приема Карт-П4Ц, МГцЧастота приема Карт-П4А, МГц
1307,5125343,5125
2307,5375343,5375
3307,5625343,5625
4307,5875343,5875
5307,6125343,6125
6307,6375343,6375
7307,6625343,6625
8307,6875343,6875
9307,7125343,7125
10307,7375343,7375
11307,7625343,7625
12307,7875343,7875
13307,8125343,8125
14307,8375343,8375
15307,8625343,8625
16307,8875343,8875
17307,9125343,9125
18307,9375343,9375
19307,9625343,9625
20307,9875343,9875


Радиоудлинитель КАРТ-П4 с блоком питания

Производитель:
РУП Радиозавод “СПУТНИК”
Республика Беларусь, 222310, Минская обл., г.Молодечно, ул.Вялики Гасцинец, д.67
тел. +375 176 75‒50‒94, +375 176 75‒55‒66
факс. +375 176 75‒55‒79
e-mail: zsput@mail.ru
сайт: sputnik.molodechno.by
