Система подвижной радиотелефонной связи КАРТ-4

Добавлено пользователем administrator 12.01.2013 в 01:25.
Изменено пользователем administrator 17.01.2024 в 15:48.

Описание

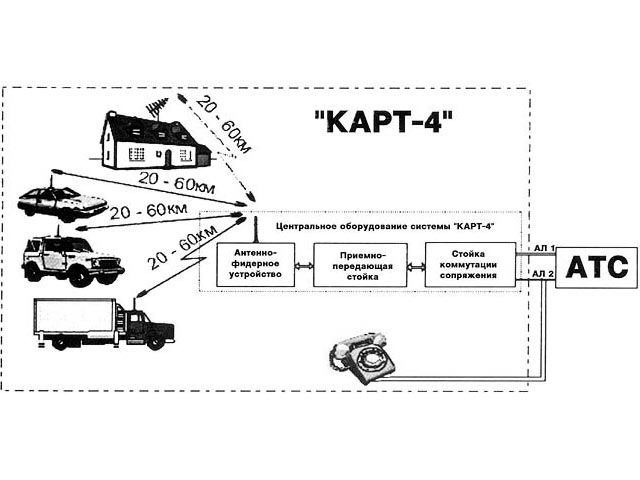

Система радиотелефонной связи «Карт-4» построена на основе «Алтай» и имеет схожий протокол обмена сигналами. Система связи «Карт-4» позволяет обслуживать до 64 абонентов через четыре равнодоступные для пользователей радиоканала. Комплект центрального оборудования «Карт-4» и абонентские радиостанции «Алтай АС-СПК» обеспечивают телефонной связью абонентов подвижных и стационарных объектов между собой, а так же с абонентами АТС общего пользования.


В своё время центральные станции системы радиотелефонной связи «Карт-4» были установлены в 17-ти населенных пунктах Лен.области: Тосно, Житково, Рощино, Всеволожск, Подпорожье, Волхов, Приозерск, Сосново, Заборье, Радогощь, Ефимовский, Шугозеро, Русско-Высоцкое, Тихвин, Будогощь, Мшинская, Назия.

Принцип работы

Принцип работы системы «Карт-4» практически аналогичен системе «Алтай».

Исходное состояние (режим дежурного приёма)
В исходном состоянии приёмник абонентской станции (АРС) сканирует 4 частоты своего ствола. Приёмники центральной станции (ЦС) также находятся в режиме дежурного приёма. При этом ЦС передаёт на одном из свободных каналов сигнал маркера свободного канала (F42).

Входящий вызов
При входящем вызове прекращается передача сигнал маркера, если он на этом канале передавался и передаются сигналы избирательного вызова. Избирательный вызов осуществляется одновременной передачей трехчастотной комбинации из набора частот F1—F30. Передача избирательного вызова осуществляется до получения ЦС от АРС сигнал подтверждения вызова (F39), но не более 6 сек.
Избирательный вызов принимается АРС, которой присвоен этот номер. АРС останавливается на этом канале, включает передатчик и передает АОН из трёх цифр номера АРС двухчастотной комбинацией из набора частот F21, F22, F24, F25, F30. Первым передается код сотен, затем десятков, затем единиц. Каждая посылка длится 0,5 ±0,05 сек. с паузой 0,25 ±0,025 сек. По окончании передачи АОН передается сигнал подтверждения вызова до момента снятия радиоабонентом микротелефонной рубки.
Если сигнал подтверждения вызова не поступил на ЦС до окончания передачи избирательного вызова, то канал освобождается и по нему передается сигнал маркера свободного канала, либо ничего.
При приеме ЦС сигнала подтверждения вызова, ЦС прекращает передачу избирательного вызова и выдаёт в линию вызывающему абоненту сигнал посыла вызова частотой 450 Гц длительностью 1 сек. и паузой 3 сек. до прекращения передачи АРС сигнала подтверждения вызова, но не более 1 мин. В это же время на АРС включается вызывное устройство.
Если радиоабонент не отвечает в течение 1 мин, то посылка сигнала вызова прекращается, ЦС передает в течение 2—3 сек. сигнал отбоя (F41), а затем сигнал маркера свободного канала или выключает канал. По принятии сигнала маркера свободного канала АРС переходит в режим дежурного приема.
Если радиоабонент принял вызов (снял трубку), АРС прекращает передачу сигнала подтверждения вызова. ЦС прекращает передачу сигналов вызова и включает разговорный тракт. АРС включает телефон, микрофон и выключает вызывное устройство. Далее можно осуществлять разговор между абонентами.
По окончанию разговора если первым трубку повесил вызываемый абонент, ЦС транслирует сигнал «Отбой/Занято» (прерывистый сигнал частотой 425 Гц длительностью 0,3—0,4 сек. и паузой 0,3—0,4 сек.), формируемый АТС, в течении 3 сек., затем передает сигнал отбоя в течении 2—3 сек., после чего передается сигнал маркера свободного канала или выключается канал. Приняв сигнал отбоя, АРС выключает телефон, микрофон и переходит в режим дежурного приема.
При установке микротелефонной трубки на подставку или при нажатии кнопки «Отбой» на микротелефонной трубке, АРС выключает телефон и микрофон, затем передает сигнал отбоя в течении 1,5—2,5 сек., после чего переходит в режим дежурного приема. После окончания передачи сигнала отбоя ЦС выключает радиоканал или передает по нему сигнал маркера свободного канала.

Исходящий вызов
Для исходящего вызова радиоабонент должен снять микротелефонную трубку. При этом АРС останавливается на свободном радиоканале, включает передатчик и передает сперва сигналы своего АОН, а затем сигнал занятия канала (F39) до момента снятия ЦС сигнала маркера свободного канала. После снятия ЦС сигнала маркера свободного канала, АРС включает телефон и микрофон. ЦС начинает транслировать все сигналы от АТС к абоненту, а именно непрерывный сигнал «готовность АТС» с частотой 450 Гц в течении 20 сек., ожидая от радиоабонента набора номера.
Далее радиоабонент должен передать номер с нужным количеством цифр, нажимая кнопки на тастатуре. Цифры передаваемого номера передаются аналогично цифрам АОН — двухчастотной комбинацией из набора частот F21, F22, F24, F25, F30. ЦС транслирует сигнал контроля посылки вызова АТС с частотой 450 Гц до момента ответа вызываемого абонента, но не более 40 сек.
Если вызываемый абонент не ответил, ЦС передаёт сигнал «Отбой/Занято» частотой 425 Гц в течении 3 сек., формируемый АТС, а затем передаёт сигнал отбоя в течении 2—3 сек. (F41), а после — сигнал маркера свободного канала.
Если вызываемый абонент занят, ЦС транслирует сигнал «Занято» от АТС до отбоя со стороны АРС, но не более 40 сек. Затем передаёт сигнал отбоя в течении 2—3 сек. (F41), а после — сигнал маркера свободного канала.
При отбое радиоабонентом до ответа вызываемого абонента, АРС выключает телефон и микрофон, затем передает сигнал отбоя в течении 1,5—2,5 сек., после чего переходит в режим дежурного приема. После окончания передачи сигнала отбоя ЦС выключает радиоканал или передает по нему сигнал маркера свободного канала.
Если вызываемый абонент ответил, АТС прекращает передачу сигнала «контроль посылки вызова» и ЦС транслирует разговор.
Если после окончания разговора разрыв соединения инициировал радиоабонент, то АРС выключает телефон и микрофон, затем передает сигнал отбоя в течении 1,5—2,5 сек., после чего переходит в режим дежурного приема. После окончания передачи сигнала отбоя ЦС выключает радиоканал или передает по нему сигнал маркера свободного канала.
Если после окончания разговора разрыв соединения инициировал вызываемый абонент, ЦС транслирует сигнал «Отбой/Занято» (прерывистый сигнал частотой 425 Гц длительностью 0,3—0,4 сек. и паузой 0,3—0,4 сек.), формируемый АТС, в течении 3 сек., затем передает сигнал отбоя в течении 2—3 сек., после чего передается сигнал маркера свободного канала или выключается канал. Приняв сигнал отбоя, АРС выключает телефон, микрофон и переходит в режим дежурного приема.

Сигналы взаимодействия в радиоканале
Точность установки частот взаимодействия должна быть ±3 Гц.

Частоты избирательного вызова и управления в канале
НазначениеЧастота, Гц
1Избирательный вызов 1ХХ1003
2Избирательный вызов 2ХХ1037
3Избирательный вызов 3ХХ1071
4Избирательный вызов 4ХХ1105
5Избирательный вызов 5ХХ1139
6Избирательный вызов 6ХХ1173
7Избирательный вызов 7ХХ1207
8Избирательный вызов 8ХХ1241
9Избирательный вызов 9ХХ1275
10Избирательный вызов 0ХХ1309
11Избирательный вызов Х1Х1343
12Избирательный вызов Х2Х1377
13Избирательный вызов Х3Х1411
14Избирательный вызов Х4Х1445
15Избирательный вызов Х5Х1479
16Избирательный вызов Х6Х1513
17Избирательный вызов Х7Х1547
18Избирательный вызов Х8Х1581
19Избирательный вызов Х9Х1615
20Избирательный вызов Х0Х1649
21Избирательный вызов ХХ11683
22Избирательный вызов ХХ21717
23Избирательный вызов ХХ31751
24Избирательный вызов ХХ41785
25Избирательный вызов ХХ51819
26Избирательный вызов ХХ61853
27Избирательный вызов ХХ71887
28Избирательный вызов ХХ81921
29Избирательный вызов ХХ91955
30Избирательный вызов ХХ01989
312023
322057
332091
342125
352159
362193
372227
382261
39Занятие канала / Подтверждение вызова2295
402329
41Отбой2363
42Маркер свободного канала2397

Частоты передачи номера вызываемого абонента и АОН
Цифра номерачастота 1, Гцчастота 2, Гц
116831717
216831785
316831819
416831889
517171785
617171819
717171989
817851819
917851989
018191989

Сигналы в речевом канале от АТС
СигналДлительностьЧастота, Гц
Отбой / Занятопрерывисто (длительностью 0,3—0,4 сек. и паузой 0,3—0,4 сек.) в течении 3 сек.425
Готовность АТСнепрерывно в течении 20 сек.450
Посыл вызовапрерывисто (длительностью 1 сек. и паузой 4 сек.) в течении 1 мин.450
Предупреждение об окончании времени разговоранепрерывно в течении 1 сек.1400

Сигнал предупреждения об окончании времени разговора передается за 20 сек. до окончания времени разговора, если его длительность ограничена.

Оборудование

В качестве стационарно-мобильных АРС могут применяться «Алтай АС-СПК».

Спецификация
Диапазон частот, МГц — 300...311 / 336...347
Разнос частот между каналами, кГц — 25
Количество рабочих каналов — 4
Мощность передатчика на канал, Вт — 3
Чувствительность приемника, мкВ — 1
Радиус зоны уверенного приема центральной станции — до 30 км.

Производитель:
РУП Радиозавод “СПУТНИК”
Республика Беларусь, 222310, Минская обл., г.Молодечно, ул.Вялики Гасцинец, д.67
тел. +375 176 75‒50‒94, +375 176 75‒55‒66
факс. +375 176 75‒55‒79
e-mail: zsput@mail.ru
сайт: sputnik.molodechno.by
