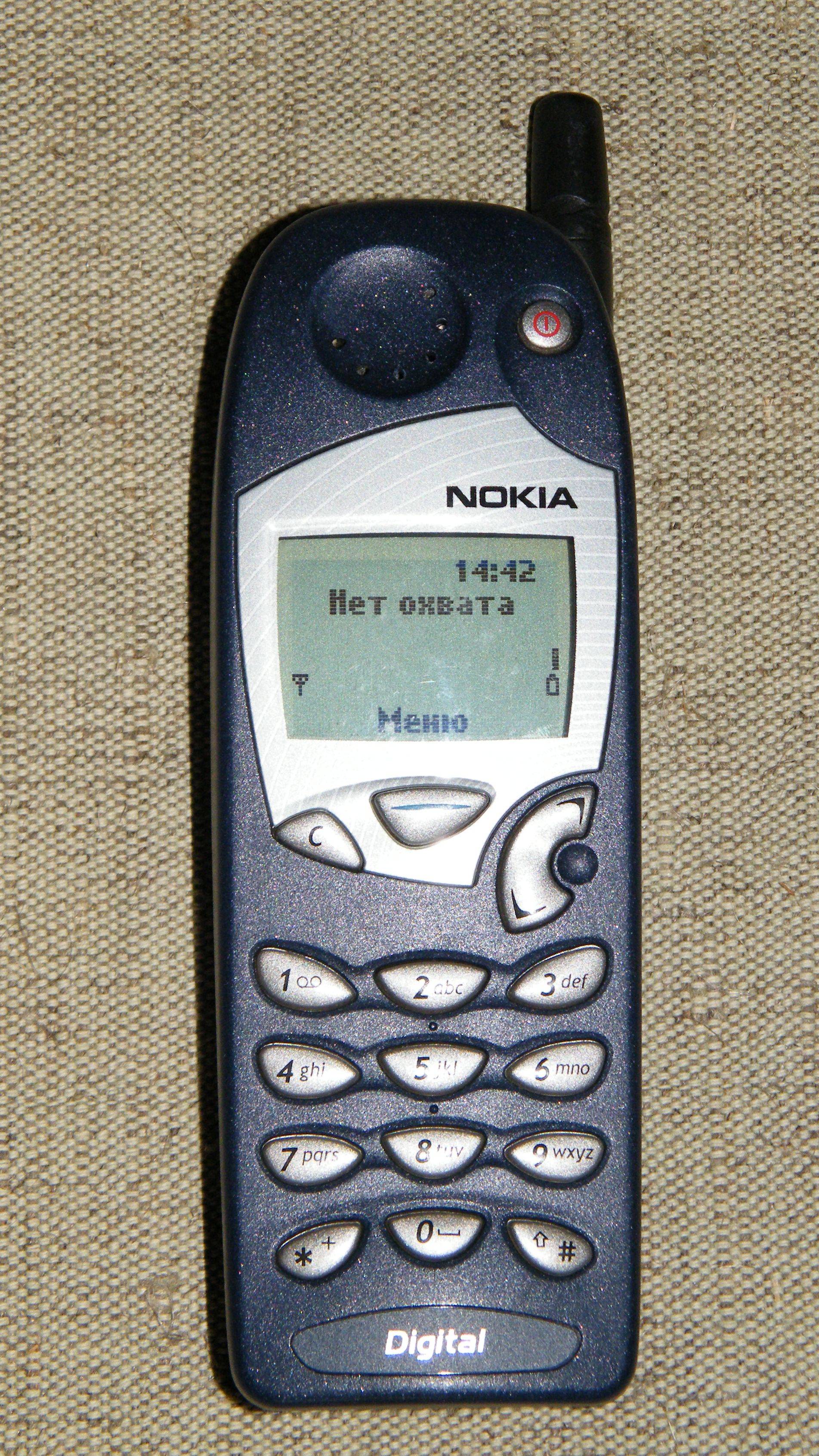

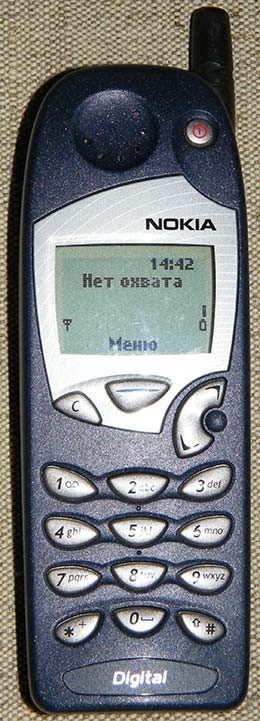

 Nokia 5125 Стандарт D-AMPS дополнительно усовершенствовался за счет введения нового типа каналов управления. Цифровая версия IS-54 сохранила структуру каналов управления аналогового AMPS, что ограничивало возможности системы. Стандарт IS-55 описывал двухмодовую подвижную станцию, обеспечивающую связь по двум стандартам (аналоговому и цифровому). Стандарт IS-56 распространялся на базовые станции. Внедрение этих стандартов было временным шагом на пути продвижения цифровой технологии на рынок сотовой связи США. И хотя стандарт IS-54 и не совсем цифровое решение, но он оказался более прогрессивным, чем его предшественник AMPS. Новые чисто цифровые каналы управления были введены в 1994 г. в версии IS-136. При этом была сохранена совместимость с AMPS и IS-54, но повышена емкость каналов управления и расширены функциональные возможности системы. По своим функциональным возможностям и предоставляемым услугам этот стандарт приближается к стандарту GSM. Позже было принято решение обозначать этот стандарт GSM-1800. В США диапазон 1800 МГц оказался занят другими пользователями, но была найдена возможность выделить полосу частот в диапазоне 1900 МГц, которая получила в Америке название диапазона систем персональной связи (PCS — Personal Communications Systems), в отличие от диапазона 800 МГц, за которым сохранено название сотового (cellular). Освоение диапазона 1900 МГц началось с конца 1995 г.; работа в этом диапазоне предусмотрена стандартом D-AMPS и разработана соответствующая версия стандарта GSM («американский» GSM-1900 — стандарт IS-661). Технические характеристики
Состав оборудования и принципы функционированияСостав оборудования и его функциональное назначение почти полностью повторяют соответствующие положения стандарта GSM. Структурная схема сотовой системы связи стандарта D-AMPS (ADC) представлена на рисунке ниже. В этом стандарте для преобразования аналогового речевого сигнала в цифровую форму используется кодер VSELP. Аналоговый сигнал речевого диапазона разбивается на сегменты длительностью по 20 мс, которые преобразуются в 159 кодированных бит, передаваемых со скоростью 7,95 Кбит/с. Структурная схема сотовой системы связи стандарта D-AMPS (ADC) Далее эти данные подвергаются канальному кодированию, для чего используется сверточный код со скоростью r= 1/2. При этом пакет, поступающий от речевого кодера, состоящий из 159 бит, делится на две группы: 1 — 77 бит, 2 — 82 бита. В группе 1 осуществляется указанное выше сверточное кодирование, причем 7 бит используются для обнаружения ошибок. Биты 2-й группы передаются без кодирования, В результате преобразований в канальном кодере речевой фрагмент длительностью 20 мс представляется 260 битами, что соответствует скорости передачи 13 Кбит/с. Структурная схема канального кодирования представлена на рисунке ниже. Результирующая скорость (по результатам формирования TDMA-кадра) составляет 16,2 Кбит/с в расчете на одного абонента.  Структурная схема канального кодирования стандарта D-AMPS (ADC) Пакет из 260 кодированных бит в дальнейшем подвергается перемещению, принцип которого поясняется на следующем рисунке. Любой речевой фрагмент разбивается на две равных части. Одна из этих частей передается в исходном окне фрагмента, а другая — в окне, сдвинутом на три окна  Организация перемещения пакета кодированных бит в стандарте D-AMPS Для передачи сообщений по радиоканалу используется спектрально-эффективная п/4 DQPSK-модуляция, реализуемая квадратурной схемой с прямым переносом на несущую частоту. Структура TDMA-кадров в прямом и обратном каналах для стандарта с полускоростным речевым каналом представлена на следующем рисунке.  Структура кадров для стандарта с полускоростным речевым каналом В качестве базовой станции этого стандарта для систем сотовой связи может использоваться, например, компактная станция RBS 884 Indoor. Она обеспечивает максимальную гибкость при конфигурировании системы и значительную абонентскую емкость сети. История развития в России и СНГАналоговые сети AMPS постепенно заменялись сетями, работающими в цифровой версии этого стандарта. Последняя модификация IS-136 стандарта DAMPS по техническим возможностям приближает его к GSM. В дальнейшем, Госкомиссия по радиочастотам обязала российских сотовых операторов к 2010 году очистить диапазон 800 МГц под потребности развития в России цифрового телевидения.В ночь с 16 на 17 ноября 2007 г. специалисты компании «Вымпелком» отключили последние базовые станции стандарта D-AMPS в сети Билайн в Центральном регионе. Последним регионом, где «Билайн» имел действовавшую сеть DAMPS являлась Новосибирская область, где, в связи с окончанием лицензии № 42578 на оказание услуг подвижной радиотелефонной связи стандарта AMPS/D-AMPS, 31 декабря 2009 года сеть прекратила своё существование. Сотовая связь «МОТИВ» (ООО «Екатеринбург-2000») оказывала услуги связи в этом стандарте в Свердловской области до сентября 2010 года, несмотря на нерентабельность этого стандарта связи. Лицензия № 32812 действовала до 01.09.2010 года. Компания прекратила оказывать услуги связи в этом стандарте 1 сентября 2010 года в связи с тем, что Россвязьнадзор больше не выдаёт лицензии на этот стандарт связи. Сети AMPS/DAMPS компании TELE2 (в нескольких регионах России) прекратили работу в январе 2011 года. Последняя в России сеть стандарта D-AMPS, принадлежащая калининградской компании Связьинформ, завершила работу 1 октября 2012. Последняя сеть DCC на территории Украины завершила свою работу 1.01.2013. На данный момент продолжает работу в стандарте D-AMPS киргизский сотовый оператор Кател (www.katel.kg), который также предоставляет услуги связи и в стандарте CDMA-800. Литература[ Все статьи ]
|
