Статьи

СТАТЬИ : Сигналинг /

CTCSS (QT, PL, CG)

Добавлено пользователем administrator 26.01.2010 в 09:20.
Изменено пользователем administrator 07.12.2016 в 12:35.
Таблица всех CTCSS тонов (64 тона):

Частота (Гц)Частота (Гц)Частота (Гц)Частота (Гц)
133.01771.933123.049183.5
235.41874.434127.350186.2
336.61977.035131.851189.9
437.92079.736136.552192.8
539.62182.537141.353196.6
644.42285.438146.254199.5
747.52388.539151.455203.5
849.22491.540156.756206.5
951.22594.841159.857210.7
1053.02697.442162.258218.1
1154.927100.043165.559225.7
1256.828103.544167.960229.1
1358.829107.245171.361233.6
1463.030110.946173.862241.8
1567.031114.847177.363250.3
1669.432118.848179.964254.1

Таблица CTCSS для Alinco DR-130 и подобных р/с (50 тонов):

Частота (Гц)Частота (Гц)Частота (Гц)Частота (Гц)
167.014103.527159.840199.5
269.315107.228162.241203.5
371.916110.929165.542206.5
474.417114.830167.943210.7
577.018118.831171 344218.1
679.719123.032173.845225.7
782.520127.333177.346229.1
885.421131.834179.947233.6
988.522136.535183.548241.8
1091.523141.336186.249250.3
1194.824146.237189.950254.1
1297.425151.438192.8
13100.026156.739196.6

Таблица CTCSS для Vector VT-27 Navigator (48 тонов):

Частота (Гц)Частота (Гц)Частота (Гц)Частота (Гц)
167.013103.525156.737241.8
271.914107.226162.238250.2
374.415110.927167.93962.5
477.016114.828173.84064.7
579.717118.829179.94169.3
682.518123.030186.242159.8
785.419127.331192.843183.5
888.520131.832203.544189.9
991.521136.533210.745196.5
1094.822141.334218.146199.5
1197.423146.235225.747206.4
12100.024151.436233.648229.1

Таблица CTCSS для Alinco DJ-195, Yaesu VX-150R и подобных р/с (39 тонов):

Частота (Гц)Частота (Гц)Частота (Гц)Частота (Гц)
167.01194.821131.831186.2
269.31297.422136.532192.8
371.913100.023141.333203.5
474.414103.524146.234210.7
577.015107.225151.435218.1
679.716110.926156.736225.7
782.517114.827162.237233.6
885.418118.828167.938241.8
988.519123.029173.839250.3
1091.520127.330179.9

Таблица CTCSS для LPD, PMR, FRS, GMRS, PRS р/с (38 тонов):

Частота (Гц)Частота (Гц)Частота (Гц)Частота (Гц)
167.01197.421136.531192.8
271.912100.022141.332203.5
374.413103.523146.233210.7
477.014107.224151.434218.1
579.715110.925156.735225.7
682.516114.826162.236233.6
785.417118.827167.937241.8
888.518123.028173.838250.3
991.519127.329179.9
1094.820131.830186.2

Тональный шумоподавитель ("пилот-тон") CTCSS (Continuous Tone-Coded Squelch System) является методом управления доступом в системах радиосвязи, основанный на присутствии в полезном сигнале звуковых тонов определенной частоты, лежащих вне частотного диапазона модуляции (вне области слышимости) на частотах ниже 300 Гц. В таблице выше приведен список используемых частот суб-тонов. Всего их 64. Впрочем, существует ещё и 65-й тон — 270.4 Гц, но в аппаратуре он не применяется.

Приемник радиостанции активизируется только при появлении заданного тона CTCSS, на который она запрограммирована. Система CTCSS является стандартной функцией в большинстве моделей современного радиооборудования. Однако число прошитых суб-тонов в LPD-радиостанциях 38 (в PMR, FRS, GMRS, PRS их также 38), в радиолюбительских — 39, в некоторых профессиональных — 50.

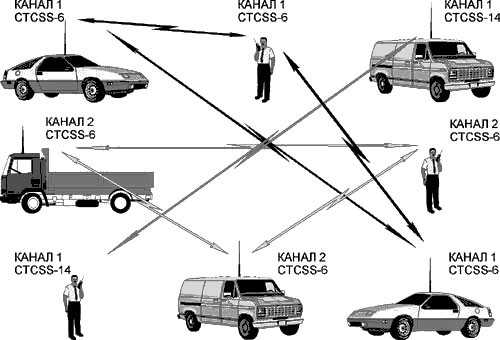

CTCSS используется для организации множества независимых и практически не мешающих друг другу групп абонентов на одной частоте. Практически не мешающих — потому что передавать что-либо в каждый момент времени может лишь один абонент любой из групп, при этом принимать его сообщение будут лишь абоненты той группы, в которую входит передающий абонент.
Также, в некритических ситуациях, CTCSS может использоваться для устранения помех, присутствующих на дежурной частоте. При этом уровень помех может быть настолько велик, что полностью заблокирует приёмный тракт радиостанции, однако включенный CTCSS-декодер не даст вырваться данным помехам из динамика.
При этом следует помнить, что применение CTCSS несколько понижает чувствительность приёма радиостанции, т.к. передачи с низким уровнем сигнала могут быть расценены CTCSS-декодором как шум, и шумоподавитель либо будет постоянно "хлопать" или и вовсе будет закрыт, что может привести к частичной или полной потере принимаемой информации.

На практике, при связи между разнотипными радиостанциями лучше согласовывать не номер субтона, а его частоту — согласно инструкции по эксплуатации.
Наилучшим выбором частоты будут не слишком низкие (из-за увеличения времени обнаружения тона) и не слишком высокие (из-за конфликтов с речевым сигналом в наиболее дешёвых моделях радиостанций) значения частоты — оптимально где-то от 120 и до 200 Гц; при этом, следует избегать частот, кратных частоте сети переменного тока (для России — 50 Гц) — то есть, соседствующих со 100, 150 и 200 Гц.

CTCSS Grupp


Кроме "CTCSS" возможно вы еще слышали понятие "Reverse burst". В ранее выпускавшихся аналоговых CTCSS-декодерах возникал эффект "хвоста" у шумоподавителя, заключавшийся в том, что после пропадания несущей, вибратор CTCSS тонов все еще продолжал вибрировать некоторое время, в следствие чего шумоподавитель не закрывался и динамик воспроизводил эфирный шум. Для устранения этого нежелательного эффекта, после отпускания кнопки РТТ оператором р/станции, в эфир автоматически посылается тональная посылка с противофазой 180 градусов в течение 200 миллисекунд, после чего передатчик радиостанции отключается. Это заставляет тоновый вибратор быстро останавливаться и включать шумоподавитель приемника прежде, чем пропадет несущая. Сейчас многие радиоустройства все еще используют "Reverse burst" для устранения "хвоста" у шумоподавителя. У прочих радиоустройств или нет этого нежелательного эффекта вовсе или же они выключают CTCSS декодер приблизительно за 200 миллисекунд перед завершением передачи.

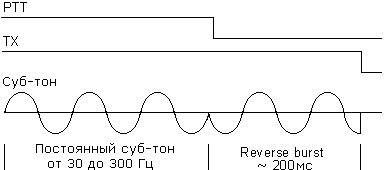

Следующий рисунок показывает работу режима "Reverse burst".


В ЧМ радиосвязи уровни кодирования CTCSS обычно устанавливают равным 15% девиации передатчика. Например при 5% девиации передатчика, нормальным уровнем девиации CTCSS будет 750 Гц. В среднем, уровень девиации CTCSS может составить от 500 Гц до 1 кГц (10—20% девиации передатчика).

Различные производители именуют CTCSS по разному. На пример Motorola обозначает CTCSS как "PL" (Private Line — Приватная линия), GE`s / Ericsson как "CG" (Channel Guard — Защита канала), Icom как "C.Tone", Johnson как "TG" (ToneGuard — Тональная защита) или позднее как "CG" (CallGuard — Защита вызова), Zetron как "ToneLock" (Тональная блокировка), Ritron Inc. как "QC" (Quiet Call — Тихий вызов), а Kenwood как "QT" (Quiet Talk — Тихий разговор).

По материалам: mobilradio.ru, mmi-comm.tripod.com/pl.html
