Простой эхо-репитер на основе ISD2560PB

Добавлено пользователем RN6LMR 30.11.2018 в 07:00.
Эхо-репитер (симплекс ретранслятор) собран на базе какой-либо переносной радиостанции и ИМС цифрового магнитофона ISD2560PB. Радиостанция может применяться в любом виде — даже без аккумулятора и корпуса — главное, чтобы работал радиотракт. Необходимо немного доработать радиостанцию, подав сигнал с транзистора, который управляет светодиодом, сигнализирующим что станция находится в режиме приёма, через диод на аудиовыход радиостанции. Это сделано с целью уменьшить количество проводов. Сигнал с аудиовыхода радиостанции поступает на микрофонный вход микросхемы (вывод 4 IC3 ISD2560PB), сигнал об открытии шумоподавителя подаётся на вход управления работой таймера (вывод 2 IC2 NE555P) и вход управления записью (вывод 27 IC3 ISD2560PB), инвертировавшись транзистором VT2.
После отработки таймера, на его выводе 3 появляется высокий уровень, подающийся на вход 27 IC3, что приведёт к воспроизведению звукозаписи.
На данной схеме реализован моностабильный (ждущий одновибратор) режим работы микросхемы NE555 таймера. Короткий импульс логической 1 на входе 2 сгенерирует на выходе 3 таймера сигнал длительностью Т (мс) = 1,1 × R3 (кОм) × C8 (мкФ). К примеру, если R3 = 100 кОм, а C8 = 10 мкФ, то время сработки таймера составит 1,1 сек. Если продолжительность входного импульса больше периода, образованного времязадающей цепью, то выход будет повторителем входа.

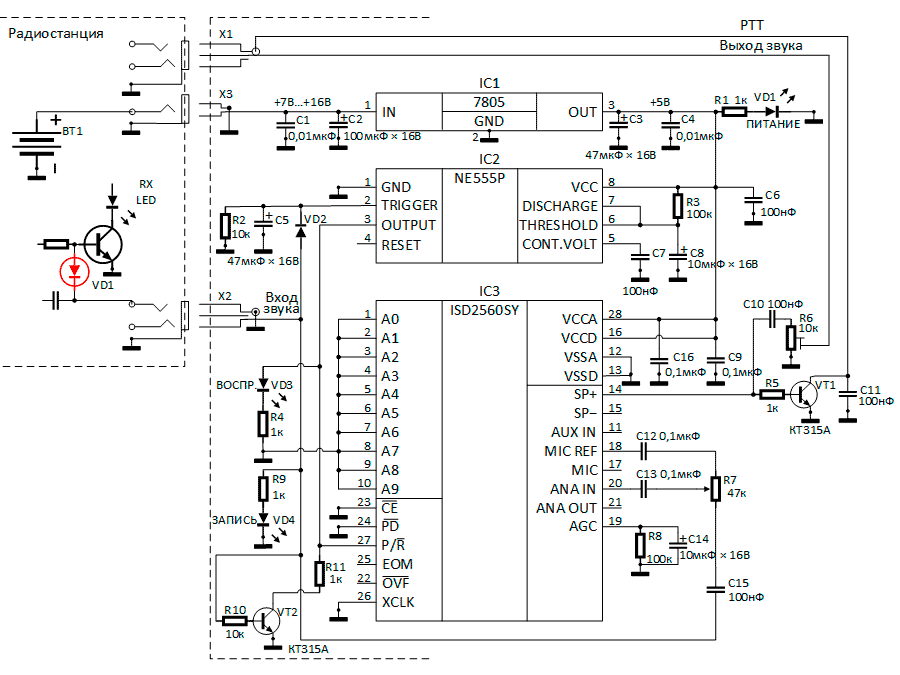

Схема очень простая и представлена ниже:


R1 и C6 — цепь, задающая частоту. R1 может быть заменён на 10кОм, а C6 — на 47мкФ.

Длительность записи/воспроизведения зависит от модели ИМС:
Модель ИМСДлительность, сДискретизация, кГцПолоса звуковых частот, кГц
ISD2560608,03,4
ISD2575756,42,6
ISD2590905,32,3
ISD251201204,01,7

VD1 — Светодиод-индикатор электропитания. VD3 — Светодиод-индикатор воспроизведения. VD4 — Светодиод-индикатор записи.

Конструктивно репитер состоит из трёх частей: приемо-передающая плата радиостанции, плата цифрового магнитофона на ИМС ISD2560 с таймером задержки на ИМС 555 и система электропитания. Система электропитания может состоять из блока питания и аккумулятора, выступающего в роли резервного источника. Для питания необходим блок питания ⎓8В 1,5А. В качестве аккумулятора подойдёт штатный ⎓7,4В или два по ⎓3,7В, например 18350, 18650, соединенные последовательно. Поскольку включение радиостанции происходит с помощью переменного резистора с выключателем, то электропитание для звуковой части необходимо взять именно с него.

Документация

  • L7805
  • NE555P
  • ISD2560PB
