Содержание:
Общая информация о MPT1327 Функциональные возможности систем MPT1327 Спецификация стандарта MPT1327 Оборудование радиосистем MPT1327 Образцы сигналов Документация Фотогалерея Литература  Общая информация о MPT1327MPT 1327 — старейший стандарт транкинговой радиосвязи, использующий аналоговое оборудование. Стандарт MPT 1327 разработан в 1980-х годах по заказу Британского Департамента торговли и промышленности.Системы транкинговой радиосвязи на основе протокола МРТ1327 относятся, пожалуй, к самым распространенным и развитым в мире. Десятки производителей базового оборудования, сотни моделей радиостанций, различные варианты реализации, развитая техническая поддержка, подробное документирование, международное признание — это далеко не полный перечень аргументов в пользу МРТ1327. Большая загрузка эфира и повышение потребности мобильной связи привели к тому, что в начале 80-х годов ряд ведущих производителей телекоммуникационного оборудования под эгидой Департамента торговли и промышленности Великобритании (British Department of Trade and Industry) приступили к разработке нового открытого стандарта транкинговой радиосвязи для систем общего пользования — MPT1327. Первые спецификации стандарта появились в 1985 году, официально стандарт был опубликован в 1988 году. По сути это даже не стандарт, а протокол взаимодействия транкинговой радиосистемы с абонентскими радиостанциями. Стандарт MPT1327 является первым ярким примером многосайтовых транкинговых систем с открытым протоколом. MPT1327 относится к системам с выделенным каналом управления, использование которого позволило значительно расширить функциональные возможности и качественные показатели транкинговых систем. Для радиосвязи широкого применения того времени это было революционным решением, приведшим к быстрому распространению систем по всему миру. Еще до официального опубликования стандарта в октябре 1986 года в Лондоне компанией Fylde Microsystems была запущена в эксплуатацию первая система MPT 1327. В настоящее время оборудование MPT1327 выпускают такие известные компании, как Icom, Fylde Microsystems, Hytera, Kenwood, Motorola, Tait Electronics, Team Simoco, Teltronic, Zetron и др. В целом, можно смело утверждать, что в области коммуникаций нет такой фирмы-производителя, которая бы не внесла вклад в разработку или производство оборудования для систем МРТ1327. Стандарт МРТ1327 состоит из целого ряда соглашений и спецификаций:
Функциональные возможности систем MPT1327Стандартные функциональные возможности MPT1327Транкинговые системы стандарта МРТ1327 предоставляют пользователям большой набор стандартных функциональных возможностей:
Голосовая связьИндивидуальный вызовИндивидуальный вызов является основным типом вызова в системах стандарта MPT1327, при котором пользователь может выборочно вызвать другого пользователя для конфиденциального разговора. Система может быть запрограммирована на использование сокращенных 2-х или 3-х значных номеров абонентов. Существует два режима установления связи при индивидуальном вызове. В первом случае (Off Air Call Setup) при инициировании вызова обе радиостанции переключаются на голосовой канал и подают сигнал в виде длинных гудков для ответа вызываемого абонента. Данный режим гарантирует, что при ответе абонента голосовой канал уже выделен. Однако это несколько увеличивает загрузку системы, так как ожидание ответа абонента осуществляется на уже выделенном голосовом канале. Во втором случае (Full Off Air Call Setup) обе радиостанции находятся на контрольном канале до тех пор, пока вызываемый абонент не ответит. Этот режим снижает загрузку системы, но не гарантирует, что при ответе вызываемого абонента свободные голосовые каналы будут в наличии и радиостанции не будут поставлены в очередь. Групповой вызов Радиостанции, объединенные в группы связи, могут быть вызваны групповым вызовом. Так же, как и в случае индивидуального вызова, система может быть запрограммирована на использование 2-х или 3-х значных номеров групп. В радиостанциях компании Motorola вызов абонентов своей группы производится нажатием тангенты. Это дает эффект использования выделенного канала для группы. Возможен вызов любой другой группы путем набора ее номера. В большинстве случаев одной радиостанции присваивается один групповой номер. Тем не менее существует возможность разрешить пользователям переходить из одной группы связи в другую с помощью переключателя каналов на радиостанции. Если на момент инициации группового вызова радиостанция была выключена или участвовала в других переговорах, она автоматически присоединится к разговору благодаря специальной команде, периодически передаваемой по контрольному каналу. Закончить разговор и освободить канал при групповом вызове может только инициировавший его абонент. Вещательный вызов Вызов группы абонентов по принципу "вызывающий говорит — остальные слушают". Телефонный вызов Системой поддерживается два типа телефонных вызовов — PSTN (Телефонная сеть общего пользования) и PABX (мини-АТС). Направление выбирается набором '0' или '8' перед телефонным номером соответственно. Передача данныхСтандарт MPT1327 предусматривает три типа вызовов для передачи данных:Статусные сообщения Стандарт поддерживает 32 статусных сообщения. По контрольному каналу передается только номер сообщения. Текст, выводимый на дисплей, программируется в радиостанции и может быть в каждом конкретном случае разным. Короткие пакеты данных Данный тип сообщений может быть передан с помощью компьютера и протокола MAP27. Сообщение имеет длину до 23 символов (184 бита) и передается по контрольному каналу. Как правило используется в системах телеметрии и определения местоположения движущихся объектов. Данные неограниченной длины Для передачи данных неограниченной длины как правило используются мобильные радиостанции с или без интерфейса MAP27. В данном случае используется голосовой канал и специальный радиомодем. Дополнительные возможностиПриоритетный вызовПользователь может осуществить любой вызов с приоритетом. В зависимости от запрограммированных параметров система при отсутствии свободных каналов может принудительно освобождает канал с меньшим приоритетом или поставить абонента в очередь первым. Аварийный вызов Аварийный вызов в радиостанция компании Motorola производится нажатием специальной запрограммированной кнопки. При этом вызов направляется на заранее запрограммированный номер радио или телефонного абонента. Кроме этого существует возможность вызова произвольного номера. При отсутствии свободных голосовых каналов для осуществления аварийного вызова система принудительно освобождает канал с меньшим приоритетом. Подключение к вызову Во время индивидуального вызова двух абонентов можно подключить третьего абонента для организации конференции. Переадресация вызова При необходимости абонент может включить режим переадресации, при котором все звонки на его радиостанцию будут переадресованы на другую радиостанцию или телефонный номер. Постановка в очередь Если на момент вызова в системе все каналы заняты, то радиостанция ставится в очередь, а абонент получает соответствующий сигнал. Глубина очереди задается при программировании системы. Предоставление канала связи производится по принципу "первый запросил-первый получил". Расширение функцийПомимо основных функциональных требований к оборудованию, стандарт МРТ1327 предоставляет производителям определенную свободу в реализации некоторых дополнительных возможностей. Это является с одной стороны преимуществом, а с другой — некоторым недостатком, так как использование данных расширений возможно только при установке центрального оборудования и абонентских терминалов одного производителя.Спецификация стандарта MPT1327Основная информацияДля управления абонентскими радиостанциями в системах MPT1327 предусматривается выделенный контрольный канал. Причем в больших многоканальных системах может быть использовано до 4-х контрольных каналов. Для передачи цифровой информации используется частотная манипуляция со скоростью 1200 бод. Наличие выделенного контрольного канала обеспечивает сравнительно малое время установления связи после набора номера (в зависимости от производителя и топологии сети 0,3—2 сек). Тем не менее, в малых системах контрольный канал может переключаться в голосовой режим для обслуживания вызовов.При разработке данного стандарта использовался тот факт, что средний отдельно взятый пользователь использует для своей работы в основном индивидуальные вызовы. Групповые вызовы являются скорее исключением, чем правилом. При индивидуальном вызове надежность кодирования не имела первостепенную важность. Так же не было необходимости иметь быстрый доступ к каналу, поскольку суммарное время вызова абонента состояло из последовательности нажатия клавиш (идентификационного номера вызываемой станции и кнопки вызова). Этим обуславливается выбор довольно низкой скорости передачи данных в контрольном канале (1200 бод). Так же принималось во внимание возможность использования данного стандарта во многих диапазонах частот с ОБП, АМ и ЧМ модуляцией в голосовом канале. Стандарт предусматривает возможность работы в любом из стандартных диапазонов частот, используемых в наземной подвижной радиосвязи — VHF (136—174 МГц), UHF (403—470 МГц), 800 и 900 МГц, и имеет следующие технические параметры:
В качестве примера приведем одну из возможных топологий системы MPT1327:  Деление на группыВ MPT1327 принято распределять абонентов по "группам" (англ. "unit") и "флитам" (англ. "fleet"), которые, в свою очередь, состоят из нескольких групп. При этом одна группа может входить в несколько флитов. Номерной план MPT1343В общем, идентификационные номера, определяемые протоколом MPT1343 для каждой радиостанции состоят из:
Чтобы вызвать абонента из другого "флита", который имеет такой же префикс, вводится номер "флита" и номер абонента. Например, чтобы вызвать в 2355 "флите" абонента 82, надо набрать 2355 82. Если надо вызвать абонента из другого "флита" с другим префиксом, надо будет набрать полный номер, определенный в MPT 1343. Например: 112 2355 82. Номерной план ANNНомерной план, определяемый протоколом MPT1343 имеет один небольшой, но существенный недостаток — неудобство ее использования при вызовах из сети. Поэтому существует возможность применения альтернаятивной системы нумерации — ANN, которая была разработана компанией Nokia и использовалась в ее радиосистемах ACTIONET, построенных на базе MPT1327.ANN представляет собой систему нумерации с 5 цифрами, более простую и удобную чем у MPT1343, поддерживаемую оборудованием компании Motorola. Оборудование радиосистем MPT1327Базовое оборудованиеКоммутационное оборудование ZetronПо архитектуре построения коммутационное оборудование компании Zetron относится к системам с распределенным управлением. В данном случае управление функциями системы осуществляется непосредственно канальными контроллерами Model 827, подключенными к каждому ретранслятору. Подобная архитектура позволяет создавать системы небольшого размера с минимальными затратами. Например, сети с числом базовых станций до 10-ти, по 2—7 каналов в одной базовой станции. Это как правило локальные и небольшие региональные сети. К достоинствам систем с распределенным управлением, кроме низких начальных затрат, можно также отнести большую "живучесть". Это связано с тем, что базовые станции и даже отдельные каналы могут функционировать автономно и выполнять большинство возложенных на них функций как при обрыве межбазовых связей, так и при частичном повреждении оборудования базовой станции. Кроме этого компания Zetron выпускает большое количество вспомогательного оборудования для построения многофункциональных транкинговых сетей MPT1327:
Ретрансляторы В системах MPT1327 могут использоваться любые конвенциональные ретрансляторы, но мы предпочитаем использовать ретрансляторы новозеландской компании Tait Electronics. Комбайнерные системы Комбайнерная система используется для сложения нескольких передатчиков на одну антенну. В ее состав также входят приемный усилитель-распределитель и дуплексный фильтр. В многоканальных системах (начиная с 3-х каналов) комбайнерная система имеет очень важное значение — с помощью циркуляторов и фильтров она значительно уменьшает интермодуляционные помехи, возникающие в эфире при работе нескольких передатчиков. Существуют два типа комбайнерных систем: резонаторные и гибридные (с использованием обычных сумматоров). Независимо от типа они вносят определенные потери в передающий сигнал. Однако это может быть скомпенсировано повышением мощности передатчиков и применением антенны с большим усилением. Резонаторные системы имеют меньшее затухание сигнала, которое зависит от межканального разноса, составляющего обычно 75—300 кГц. С их помощью можно строить транкинговые системы с числом каналов до нескольких десятков. Гибридные системы позволяют использовать любой разнос между каналами. Однако при этом потери в сумматоре значительно больше, а максимальное число каналов не превышает 8-ми. В зависимости от стоимости проектируемой транкинговой системы мы используем комбайнерные системы различного типа и различных производителей. Как правило это резонаторные системы компании TX RX Systems Inc. и гибридные системы компаний EMR и Telewave. Абонентское оборудованиеMotorola GP640Технические характеристики:

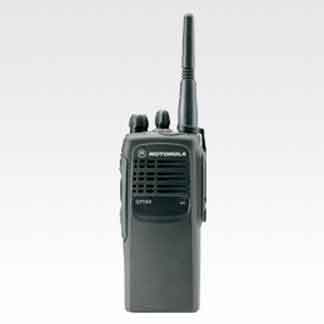

 Motorola GP680 Технические характеристики:
 Motorola GM640 Технические характеристики:
 Motorola GM660 Технические характеристики:
 Motorola GM1280 Технические характеристики:
 Nokia H70 Nokia H70 — мобильный телефон, выпущенный компанией Nokia в 1997 году. Nokia N70 — компактный портативный мобильный радиотелефон для использования в полнодуплексном или полудуплексном режиме и соответствующий стандарту MRI 1327/1343. Радиотелефон удобно лежит в руке, его можно установить в машине или в офисе, положить в сумочку или носить в кармане куртки. Nokia N70 был разработан исходя из требований пользователя. Простоту использования обеспечивает большой дисплей (2x8 символов с подсветкой) и большая клавиатура с продуманной раскладкой. Низкое энергопотребление и аккумулятор большой емкости с постоянной индикацией уровня заряда на дисплее обеспечивают длительную непрерывную работу телефона. Зарядные устройства предназначены для работы в самых разных условиях: аккумулятор можно заряжать на рабочем месте, в автомобиле или от любой сетевой розетки. Настольное зарядное устройство позволяет одновременно заряжать как основную, так и резервную батарею. Для обеспечения максимального срока службы батареи, ее можно время от времени разряжать, щелкая по настольному зарядному устройству. Для более удобной эксплуатации телефона в автомобиле и в переносном режиме предусмотрен вмонтированный внутрь автомобиля держатель с зарядкой устройства от автомобильного прикуривателя и комплект оборудования для установки в автомобиль с возможностью зарядки и подключения к внешней антенне. В автомобиле радиотелефон можно поместить в держатель, который обеспечивает зарядку аккумулятора. Зарядка аккумулятора до полной емкости длится не более 80 минут. В полудуплексном режиме Nokia N70 предоставляет два варианта работы: режим телефонной трубки и режим громкой связи: в первом случае беспроводной телефон удерживается в руке, что обеспечивает конфиденциальность разговора и хорошую слышимость в условиях повышенного шума. Во втором случае H70 работает как обычное радио через динамик громкой связи. Переключение из режима громкой связи в телефонной трубке и обратно осуществляется с помощью меню. Параметры, связанные с конфигурацией сети и данными абонента (номера абонентов и групп, номера для быстрого набора и нужные вызовы), могут быть легко введены в беспроводной телефон с помощью стандартного ПК, а программа установит параметры. Nokia H70 предлагает широкий выбор аксессуаров для стационарной установки, использования в портативном режиме, для установки в автомобиле или офисе, включая комплекты для громкой связи. Factory Code: HD-70-D68J-A2        Nokia H75 Nokia H75 — это мобильный телефон, выпущенный компанией Nokia в 1996 году. Nokia H75 — компактный, хорошо продуманный дизайн клавиатуры, четкий дисплей и удобное меню – все это упрощает использование портативного радиотелефона. Прочная конструкция с защитой от пыли и воды по стандарту IP54 обеспечивает надежную работу даже в самых сложных условиях. К беспроводному телефону можно подключить наушники и микрофон к внешнему низкочастотному разъему, чтобы улучшить слышимость разговоров в шумной обстановке. Звонки на запрограммированные номера, просмотр меню и передача зашифрованных сообщений могут быть легко выполнены с помощью клавиатуры, состоящей из 9 кнопок с четкими надписями. Номера экстренных служб и другие срочные номера могут быть запрограммированы с помощью трех функциональных кнопок. Большой дисплей на супертвистированных жидких кристаллах (2 строки по 8 символов с подсветкой) обеспечивает отличную видимость при слабом освещении. На дисплее отображаются соответствующие закодированные сообщения и названия предварительно запрограммированных номеров. Низкое энергопотребление и аккумулятор большой емкости с постоянной индикацией уровня заряда на дисплее обеспечивают непрерывную работу радиотелефона. Зарядные устройства предназначены для работы в различных условиях. Аккумуляторы можно подзаряжать на рабочем месте, в автомобиле или в дороге. С помощью настольного зарядного устройства можно одновременно заряжать как основной, так и резервный аккумулятор. Для увеличения срока службы аккумулятора его следует периодически разряжать, нажимая на кнопку настольного зарядного устройства. Для удобства использования радиотелефона H75 в автомобиле и в портативном режиме предусмотрен держатель, установленный на приборной панели автомобиля. Встроенный в аппарат беспроводной телефон можно установить в держатель, который обеспечивает зарядку аккумулятора от прикуривателя. Зарядка аккумулятора до полной емкости длится не более 80 минут. Параметры, связанные с конфигурацией сети и данными об абоненте, включая абонентские или групповые тарифы, распределение вызовов и номера для быстрого набора, могут быть легко введены в портативный беспроводной телефон с помощью стандартного ПК и программного обеспечения для параметризации.     Nokia H80 и Nokia H81 Nokia H80 — это мобильный телефон, выпущенный компанией Nokia в 1998 году. Портативные радиостанции Nokia H80 и H81 соответствуют спецификациям ETS 300 086/113 и MPT 1327/1343 в диапазоне температур −25°C ... 55°C. Диапазон рабочих температур составляет −30°C ... +65°C.    Nokia H85 Nokia H85 — портативная транковая радиостанция, соответствующая спецификациям ETS 300 086/113 и MPT 1327/1343. Основные характеристики:
Основные функции:
    Nokia R72 — транковый трансивер, соответствующий спецификациям ETS 300086/113, MPT 1327 и MPT 1343. Основные характеристики:
Основные функции:
Образцы сигналовСигнал "broadcast" в системе MPT1327:ДокументацияФотогалерея       Литература[ Все статьи ]
|
