Статьи : Радиоаппаратура / Радиостанции / Радиостанции носимые /Baofeng UV-5RДобавлено пользователем RN6LMR 01.12.2024 в 08:00.
|
|

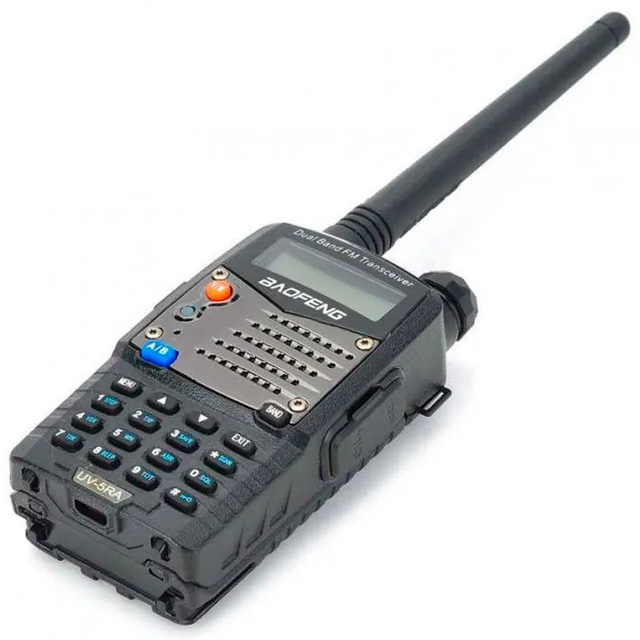

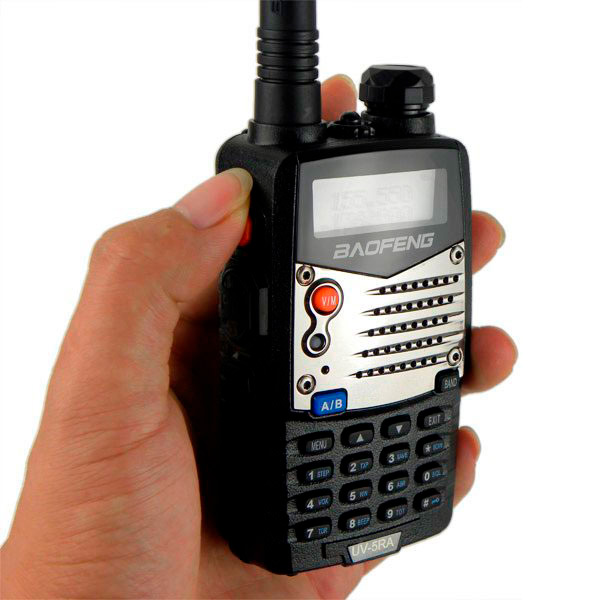

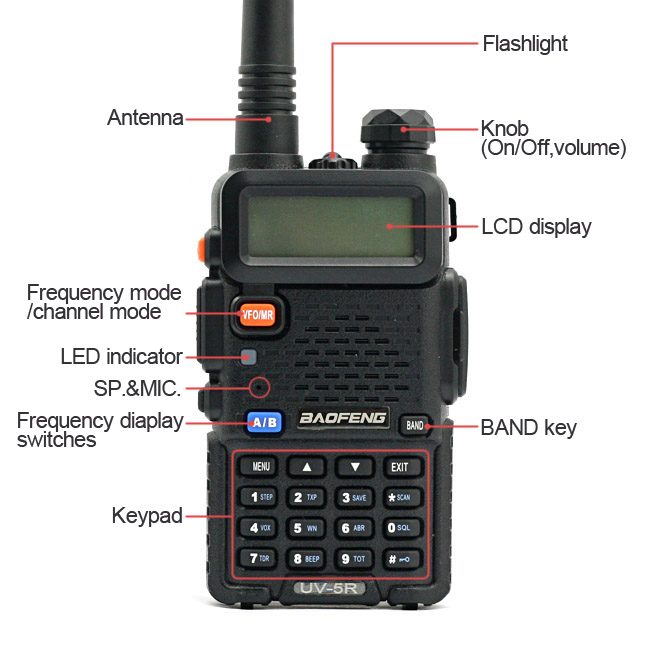

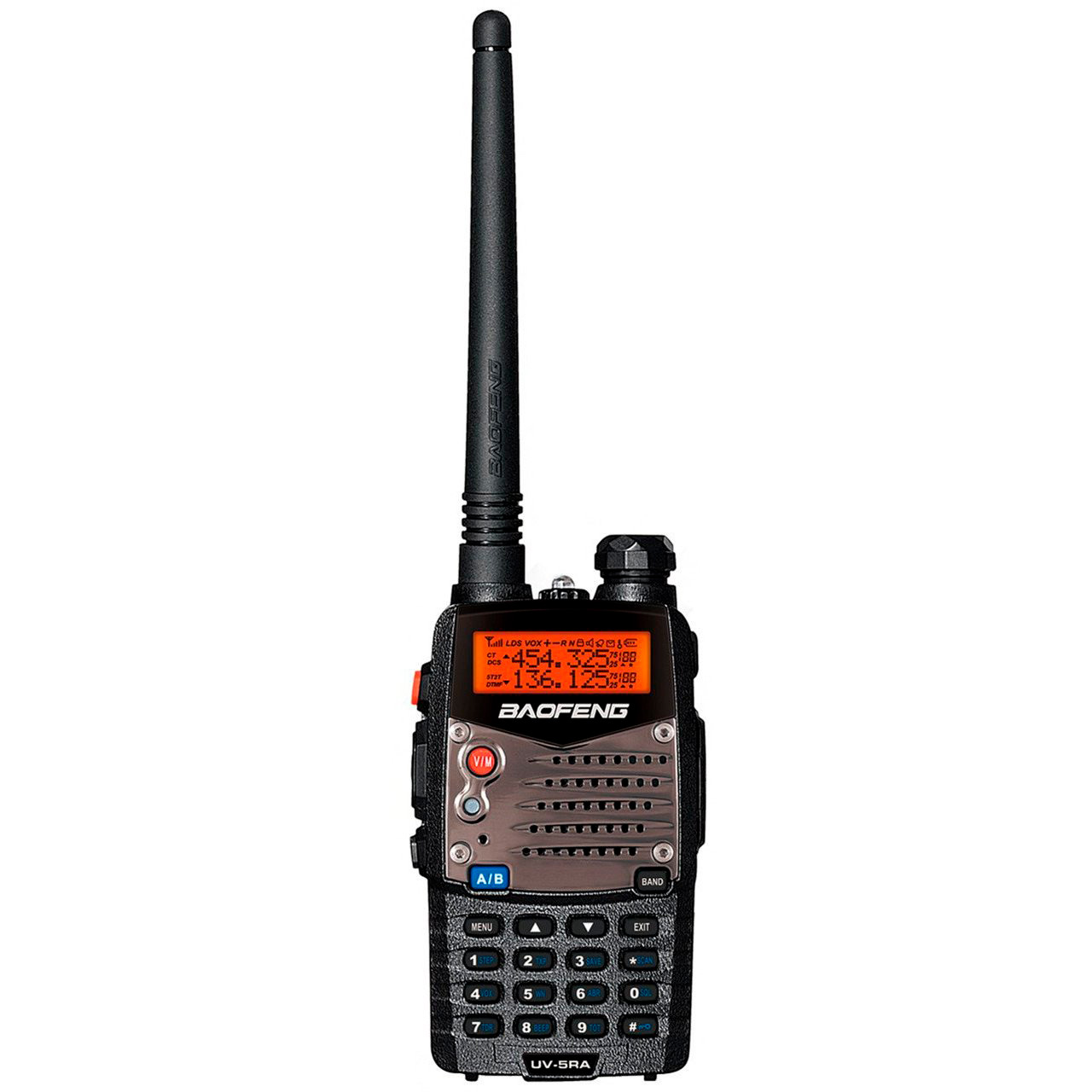

Содержание: Описание Стандартная комплектация Функциональные особенности Технические характеристики Внутреннее устройство Фотогалерея Программное обеспечение Документация  Baofeng UV-5REОписаниеBaofeng UV-5R — малогабаритная портивная любительская радиостанция. В зависимости от модификации, Baofeng UV-5R бывает двухдиапазонной (145 и 430 МГц), бывает трёхдиапазонной (145, 220 и 430 МГц), 5-ваттной или 8-ваттной.Производитель: Fujian Nanan Baofeng Electronic Co., Китай. Существует большое множество вариаций Baofeng UV-5R, отличающихся внешним видом лицевой панели и кнопок, выходной мощностью передатчика, диапазонами частот:
Ставшая уже классической, радиостанция Baofeng UV-5R и её более современная вариация — Baofeng UV-5R+Plus — выпускается в следующих цветах:
Радиостанция Baofeng UV-5R и её вариации относительно частотных диапазонов выпускаются в следующих модификациях:

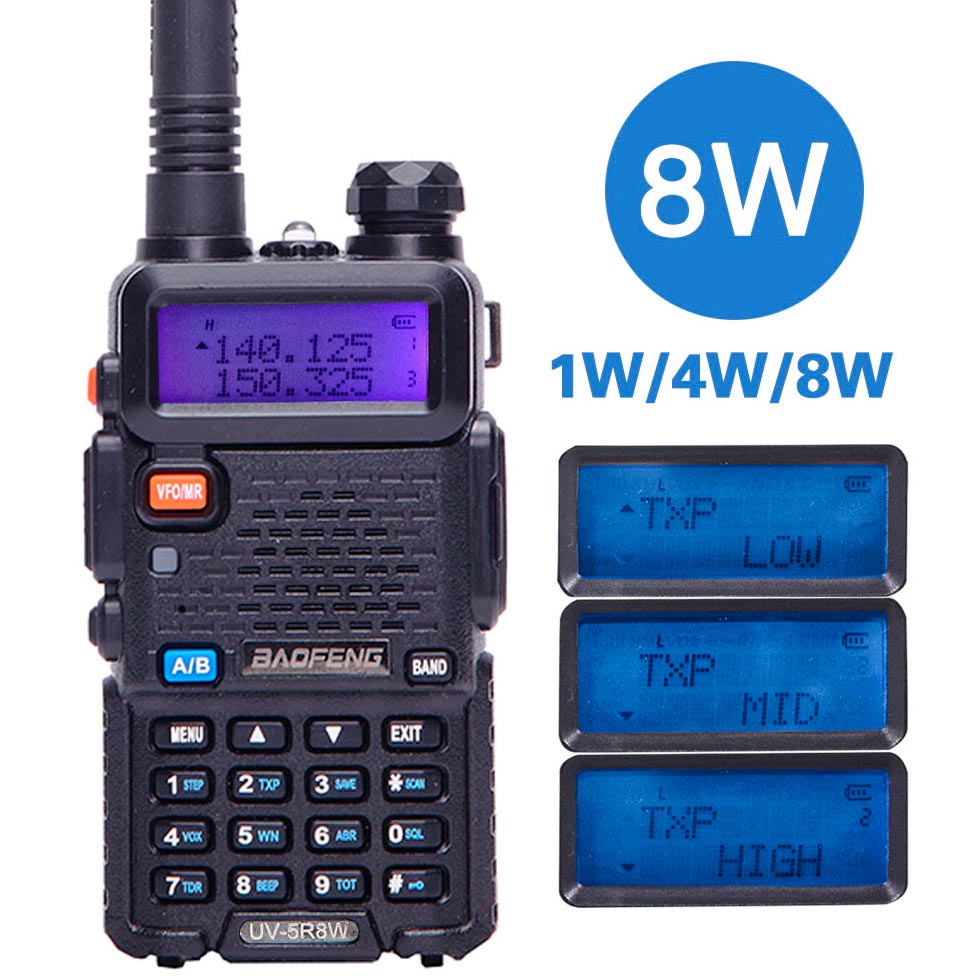

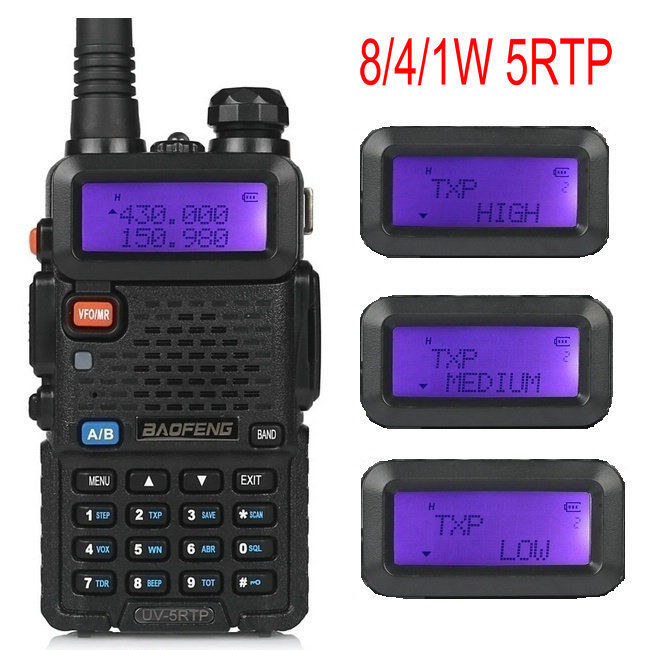

Радиостанция Baofeng UV-5R и её вариации относительно мощности передатчика выпускаются в следующих модификациях:

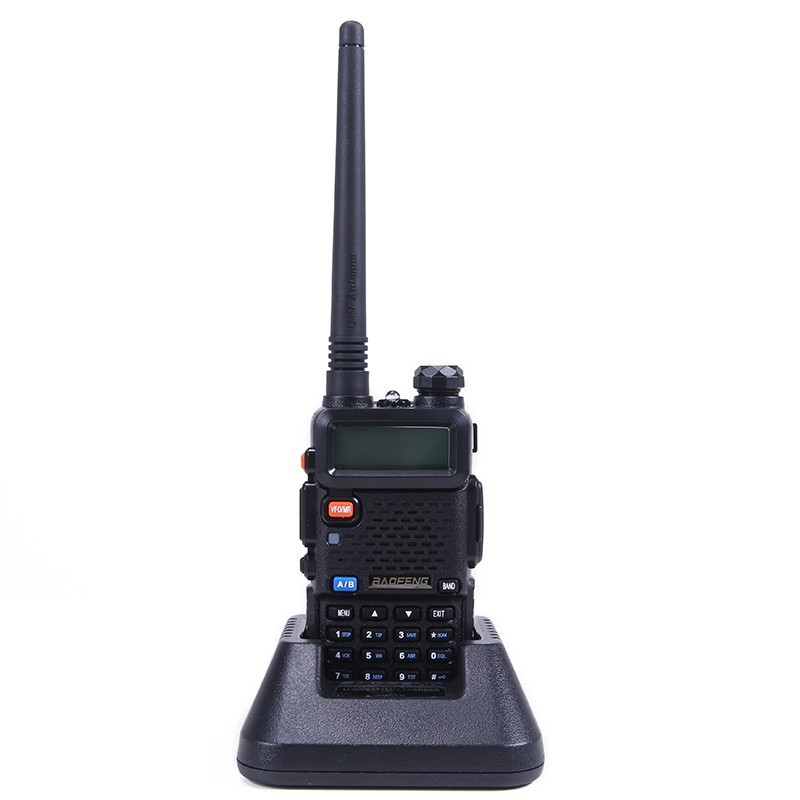

Стандартная комплектация
Функциональные особенности
Технические характеристики
Внутреннее устройствоНовая V/U антенна UV-5RВ 2013-м году UV-5R стал продаваться с новой удлинённой V/U антенной. Длина старой составляла 123 мм, длина новой — 175 мм.В последующих измерениях КСВ можно увидеть улучшения. Полоса пропускания приятно широкая, а резонансная частота очень хорошо согласована в диапазоне VHF. Настройку можно назвать хорошей на уровне −15 дБ для антенны для портативки. На 70 см антенна больше подходит для диапазона TETRA (390—412 МГц), но все же лучше, чем предыдущая версия, хотя −6 дБ все еще требуют улучшения. Зеленая кривая показывает КСВ, если придать антенне длину 150 мм.    UV-5R с мощностью передатчика 8 ВтВ 2015-м году, чтобы в очередной раз внедрить новую технологию, наши восточные друзья из-за необходимости доработки компоновки, связанной с заменой микросхемы SDR, также сразу же обновили и УМ. При этом выбор пал на чип RENESAS RQA 0011, который, согласно спецификации, может качать аж 10 Вт мощности.Встроенный в UV-5R, он обеспечивает мощность чуть более 7 Вт при питании от батареи при выборе мощности HIGH, почти 5 Вт при выборе мощности MID и около 2 Вт при выборе мощности LOW. В большинстве случаев даже 2 Вт — это слишком много, тем более что повышенная мощность в режимах MID и HIGH не дают реального преимущества. По заявлению производителя, мощность 8 Вт доступна только в радиолюбительском диапазоне. При более высоком напряжении питания, например, через преобразователь, подключаемый вместо штатной батареи, заявленная мощность передачи 8 Вт должна быть всё-таки достигнута. Но вот достаточно ли охлаждения через небольшую силиконовую теплопроводящую прокладку к корпусу, покажет долгосрочный тест.  Печатная плата UV-5R была полностью обновлена в версии 4.1 от 27.04.2019 г.Классический UV-5R снова получил обновление аппаратного обеспечения, в котором используются более новые версии известных чипов и изменена компоновка компонентов. Однако основная концепция не претерпела никаких изменений, за исключением нескольких изменений в крепежных винтах и регуляторе точной настройки частоты от опорного генератора. Предположительно, новый генератор имеет более жесткие допуски, поэтому возможность согласования больше не требуется.В этой новой версии частотный диапазон передатчика такой же низкий, как и во всех предыдущих версиях. В спецификации SDR-чипа RDA1846S указан FM-концентратор с частотой 2,2 кГц (максимум 2,5 кГц). Теперь в качестве NF-усилителя используется TDA2822, который может выдавать максимум 1,4 Вт звуковой мощности. Микросхема FM-радио также используется в корпусе меньшего размера. Примечательно также, что сплошные кнопки печати были заменены на кнопки „лягушка“ на боковой плате, так как это означает, что устройство можно изготовить еще дешевле. Однако большого потенциала для экономии больше нет. Охлаждение конечного транзистора также было оптимизировано благодаря улучшенной компоновке. К сожалению, до сих пор не удалось создать разумный тепловой мост к алюминиевой раме устройства. Это, безусловно, может быть достигнуто, например, за счет использования более совершенного транзистора, такого как Mitsubishi RD08MUS2, и измененной конструкции корпуса. Внешне все осталось по-прежнему, новую версию можно узнать только по номеру версии на заводской табличке на алюминиевой раме под аккумулятором.   ФотогалереяBaofeng UV-5R                         Baofeng UV-5R+Plus         Baofeng UV-5RIII     Baofeng UV-5R6 Baofeng UV-5R8W Baofeng UV-5RA                Baofeng UV-5RA+     Baofeng UV-5RB   Baofeng UV-5RC     Baofeng UV-5RD+ Baofeng UV-5RE                      Baofeng UV-5RE Plus   Baofeng UV-5RT   Baofeng UV-5RTP       Baofeng UV-5RX Baofeng UV-5RX3 Программное обеспечениеКонечно же радиостанцию Baofeng UV-5R можно полностью запрограммировать с её собственной клавиатуры, но это займёт очень много времени. Гораздо проще это будет сделать с помощью специализированного программного обеспечения. Существует как стандартное, так и стороннее программное обеспечение:
Чтобы узнать номер версии прошивки Baofeng UV-5R, на выключенной радиостанции при нажатой кнопке 3 включите радиостанцию поворотом регулятора громкости. На экране отобразится версия установленного программного обеспечения радиостанции в формате BFBxxx, например BFB298.Документация[ Все статьи ]
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
