Шина I2C в телефонах Benefon

Шина представляет собой просто порт расширения. К нему подключаются ИМС преобразователя I2C в параллельный интерфейс, которые управляют внешними устройствами, а заодно и принимают от них сигналы. Адрес устройства определяет его тип. Именно так устроены LIF-40 и LIF-60. Кстати, LIF-60 отлично работает с Benefon Delta и Benefon Sigma, хотя и предназначен для Benefon Spica. Обратная проверка не проводилась, но, скорее всего, всё совпадёт с точностью до щелочек на разъёме.
В LIF-60, как и предполагалось, отсутствует декодер DTMF. Эту функцию берет на себя телефон. Он же управляет логикой работы LIF-60 (выдает сигналы на включение/выключение гудка, звонка выносного телефона, принимает состояние микротелефонной трубки). После поднятия трубки выносного телефона в течение 5—10 секунд ожидается тональный набор через микрофонный вход (5) разъёма. Через 5 секунд после прекращения набора номер посылается в эфир. Отбой производится по ошибке связи (короткие гудки) или по hangup выносного телефона.

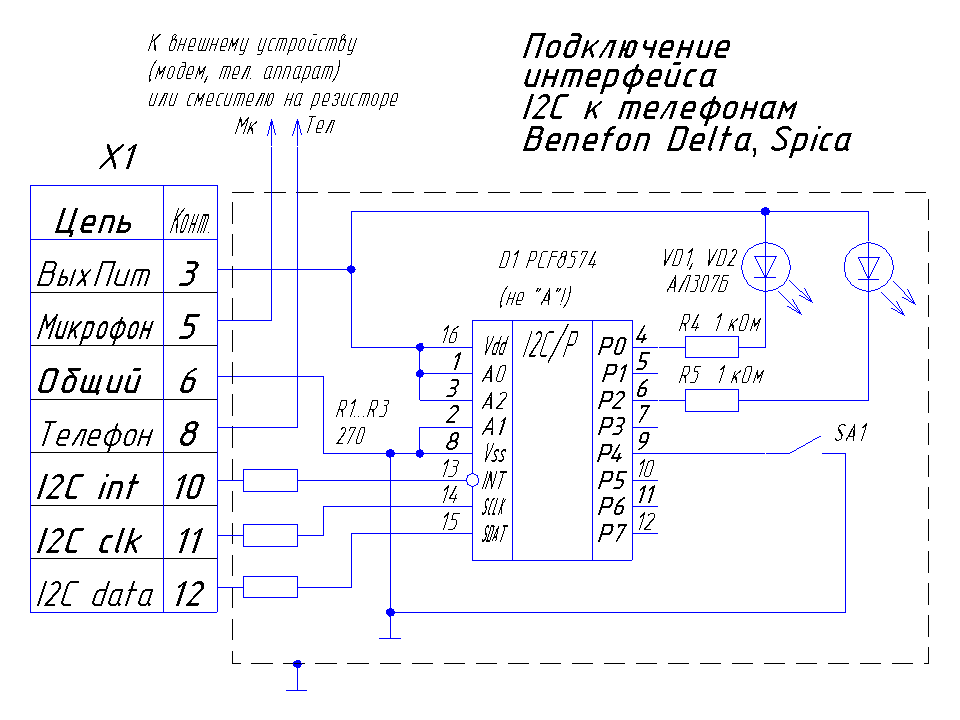

Так интерфейс расширяется. Выводы А0...А2 ИМС — это адрес. К выводам микрофона и телефона можно добавить резистивный смеситель или что-то посложнее. Идея такая: последовательно включается модем, смеситель и источник питания вольт на 12. И 1200 бод обеспечено.
X1 — Разъём телефона.
VD1 — Индикатор вызова("звонок").
VD2 — Гудок (можно управлять мультивибратором).
SA1 — Контакт поднятия трубки внешним устройством.
После поднятия трубки следует пропищать набираемый номер DTMF'ом на микрофонный вход телефона, тогда через 5 секунд после конца посылки номер будет набран (смотри на экран Benefon'а), иначе телефон выдаст "отбой" (короткие гудки).

Автор Дмитрий Коробков http://fora2k.narod.ru, 2002
