Гарнитура для телефонов Benefon Delta, Sigma, Spica

При длительных разговорах (более 5 минут) NMT телефоны при повышенной мощности излучения могут оказывать существенное вредное влияние на головной мозг. Желательно держать телефонный аппарат подальше от головы. Для этого потребуется гарнитура.

Если вывод 15 разъёма замкнуть на общий, то при поднятии трубки телефон считает, что к нему подключена гарнитура, и передает звук на разъём.
Примечание: микрофон должен подключаться электретный, либо внешний источник звука через конденсатор. Иначе трубка отключится.

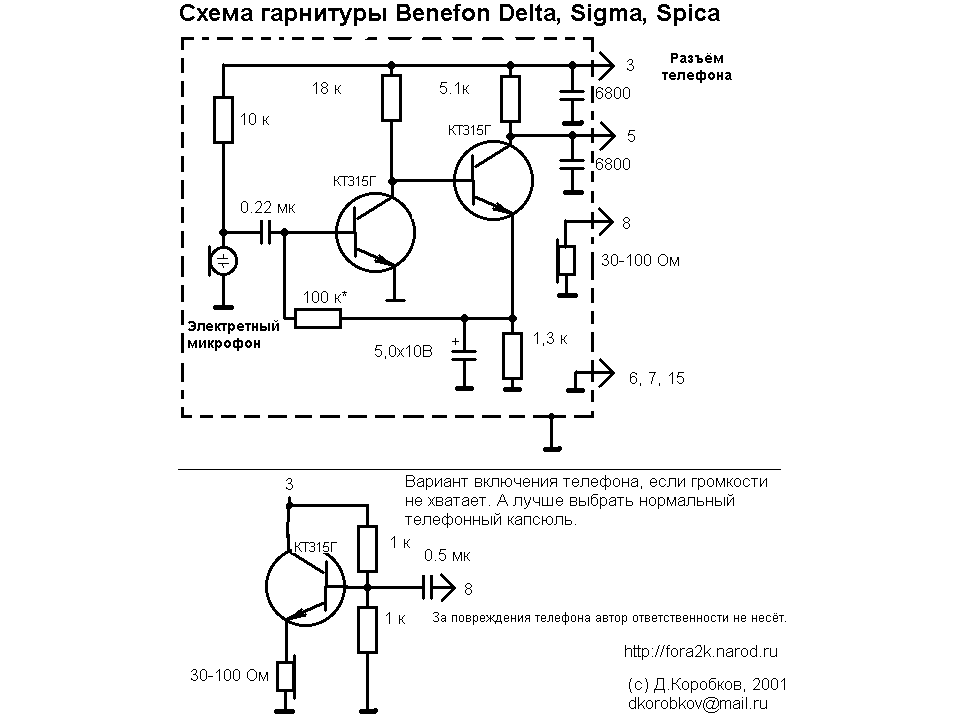

Ниже представлена схема гарнитуры, совместимой с телефонами Benefon Delta, Benefon Sigma, Benefon Spica.
Схему разработал Владимир Тимофеевич Поляков RA3AAE. Получилась она довольно простой. Питание берётся от аккумуляторной батареи телефона. Микрофон электретный, как наиболее доступный. Телефону на микрофонный вход необходимо подавать сигнал 0 дБ (0.775 В). Сигнал с таким же уровнем телефон выдает на звуковой выход.
Это хорошо видно на осциллографе.
Настройка усилителя заключается в подборе резистора 100 кОм, чтобы на выходе было чуть больше половины напряжения питания. Коэффициент усиления этого усилителя — около 500—1000. Чувствительность с электретным микрофоном получается порядка 30—50 см.
В случае применения плохого телефона (т.е. наушника), можно подключить его к выходу через эмиттерный повторитель, как показано внизу вышеприведённой схемы.
Во всех внешних устройствах, подключаемых к телефонам, в цепи вывода 3 стоит маленький предохранитель. Предохранитель чуть побольше стоит в той же цепи внутри самого телефона. Постарайтесь не сжечь его. Лучше всего запитать схему через 10-Омный резистор на 0,125 Вт, который и сработает предохранителем при необходимости, да и ток К.З. ограничит.
При входящем звонке телефон позволяет как поднимать, так и вешать трубку путём подключения и отключения нагрузки меньше 100 Ом к выводу 8 (если при этом вывод 15 замкнут на общий). Т.е.: подключил — труба снялась, отключил — положилась.
Ещё замечания по алгоритму работы Benefon Delta: если у телефона на выводе 8 присутствует нагрузка 100 Ом, то при снятии трубки нажатием молнии сигнал автоматически переходит на гарнитуру. Если нагрузки нет, то сигнал переводится на гарнитуру и обратно нажатием кнопки Hf. При этом его надо снимать через конденсатор. Сигнал от электретного микрофона легко усиливается.
Если телефон в режиме NMT-пэйджера, то трубка вешается путем кратковременного подключения и отключения нагрузки 47 Ом к выводу 8.
