Diamond RH3

Описание

Diamond RH3 — это трёхдиапазонная (144 МГц, 430 МГц и 1200 МГц) антенна для портативных радиостанций с разъёмом BNC. Антенна Diamond RH3 ультракороткая — всего 4,5 см в длину. За рубежом антенны такого типа называют "пулей" (англ. bullet) из-за внешнего сходства. Diamond RH3 позволяет сделать вашу радиостанцию максимально портативной и удобной при ношении. Diamond RH3 отлично подходит для работы в прямом канале с ближайшими радиокорреспондентами или через ретрансляторы.
В диапазоне 2м настроена на частоту 145 МГц. Полоса составляет всего лишь ±300 кГц. В диапазоне 70см настроена на частоту 438 МГц. Полоса составляет ±2 МГц.

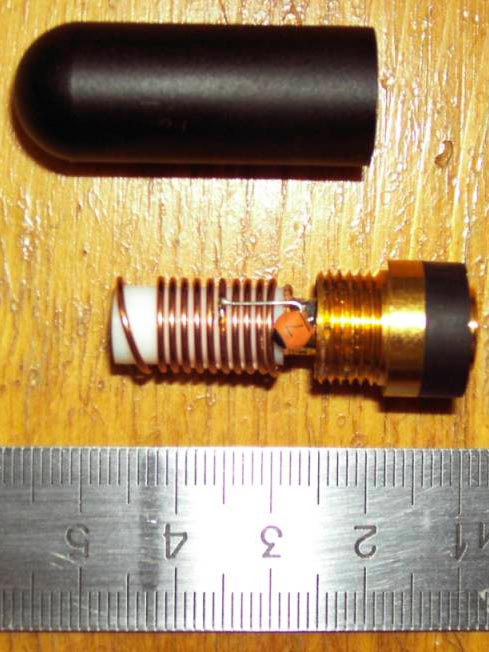

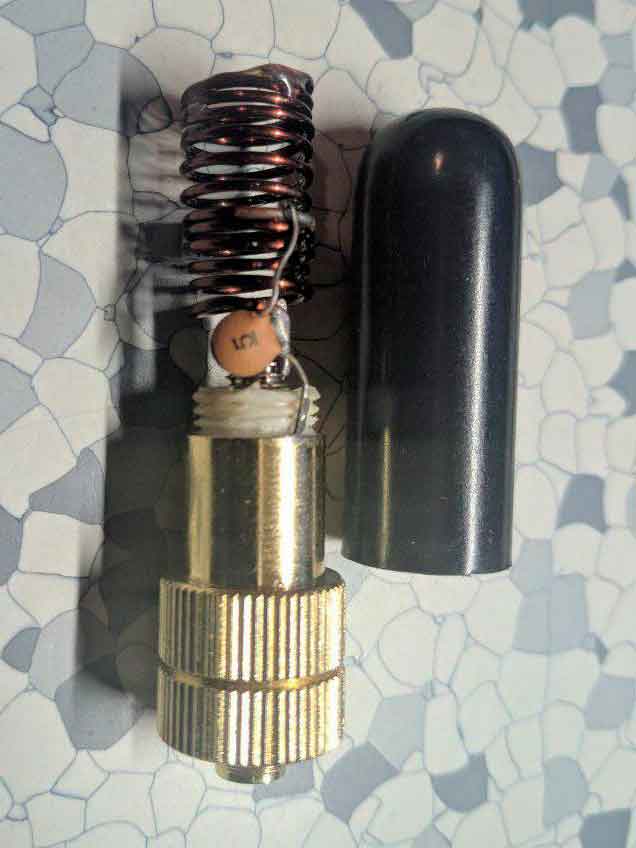

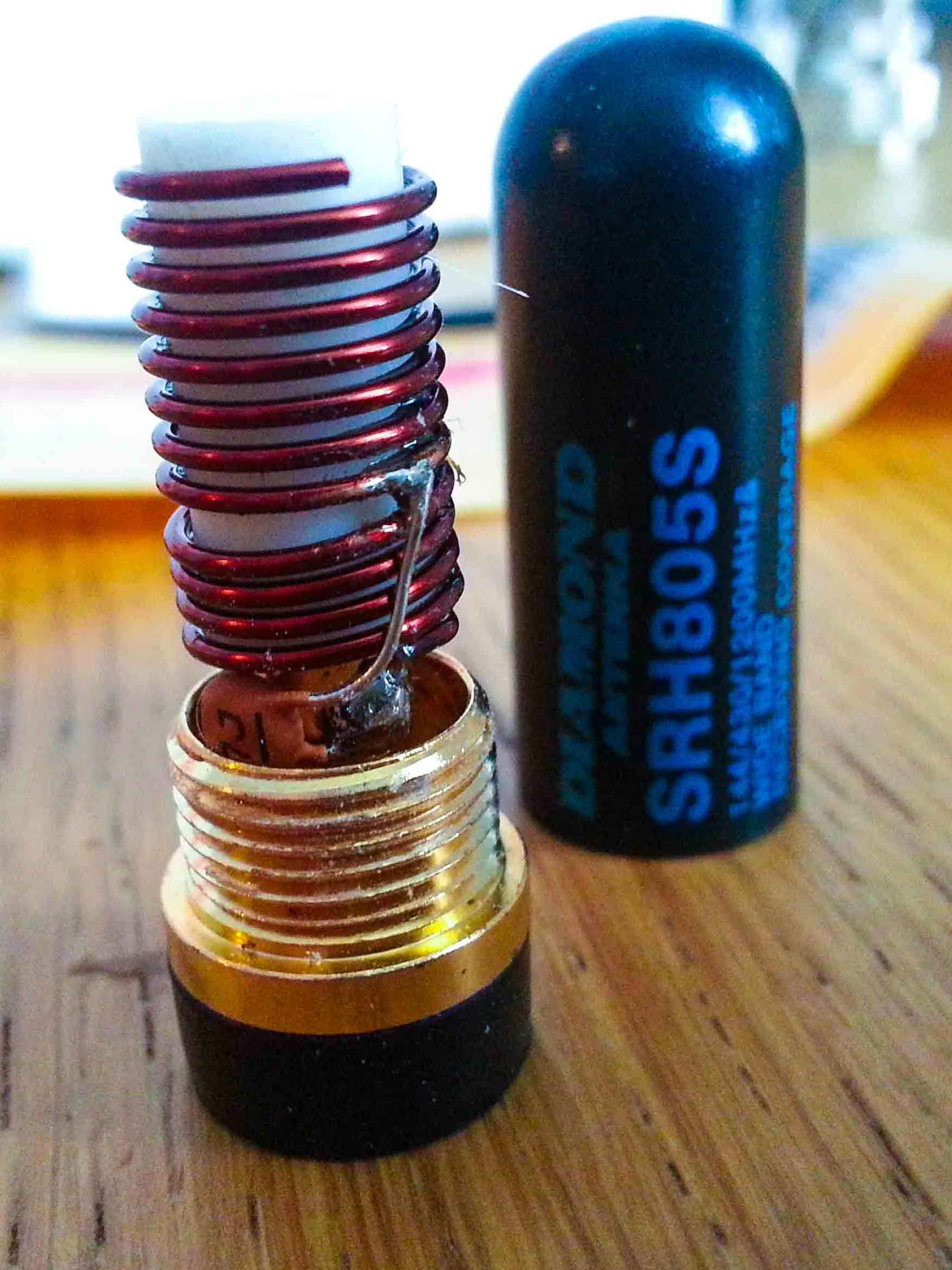

Конструктивно внутри имеет 12 витков проволоки примерно 0.8. Между пятым витком и корпусом припаян конденсатор 7 пФ (иногда 5 пФ).
Diamond RH3 имеет полный аналог с разъёмом SMA-мама и SMA-папа — Diamond SRH805S. При этом существует Diamond SRH805 и с разъёмом BNC.

Технические характеристики

Параметр	Значение
Диапазоны частот передачи	144—146 МГц 430—440 МГц 1260—1300 МГц
Диапазоны частот приёма	144—146 МГц 430—440 МГц 1260—1300 МГц 120 МГц 150 МГц 300 МГц 450 МГц 800 МГц 900 МГц
Макс. подводимая мощность	10 Вт
Тип	1/4λ
Усиление	-2 дБ
Сопротивление	50 Ом
Тип разъёма	BNC
Длина	4,5 см (1,75 дюйма)
Вес	18 г

Фотогалерея
