EUROSIGNAL

Добавлено пользователем RN6LMR 14.04.2025 в 07:00.
Общие положения
Технические и эксплуатационные характеристики сети для Европейской службы радиосвязи
Передающее устройство для EFuRD (ÜLE-EFuRD)
Радиовызывной передатчик
Характеристики приемников радиовызовов
Прогноз
Программное обеспечение
Образцы сигналов
Документация
Литература

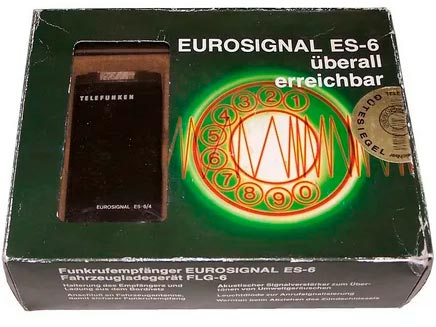

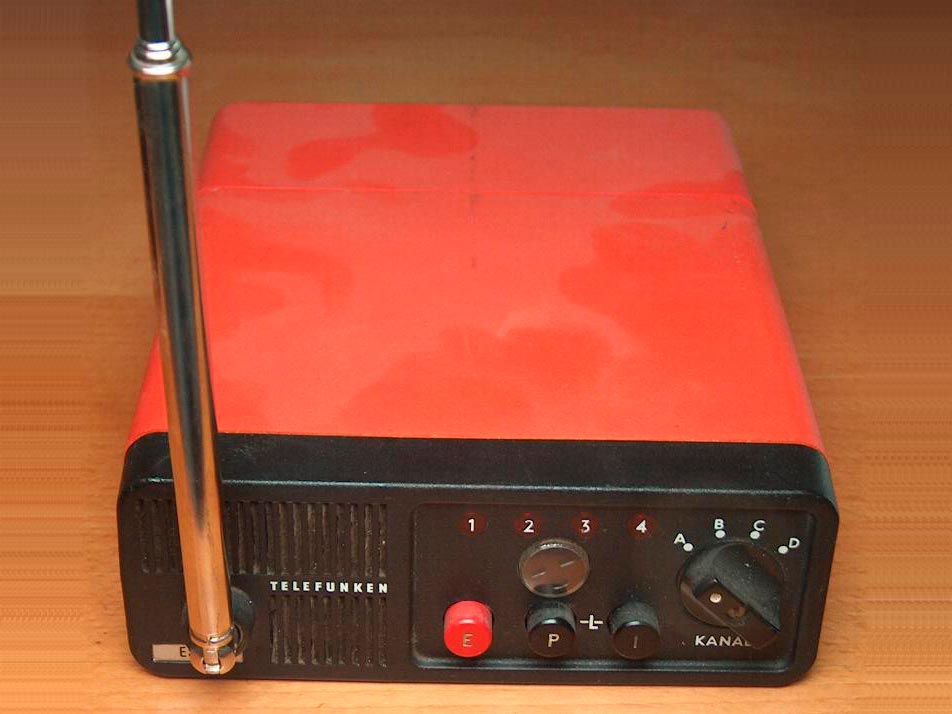

ES-6

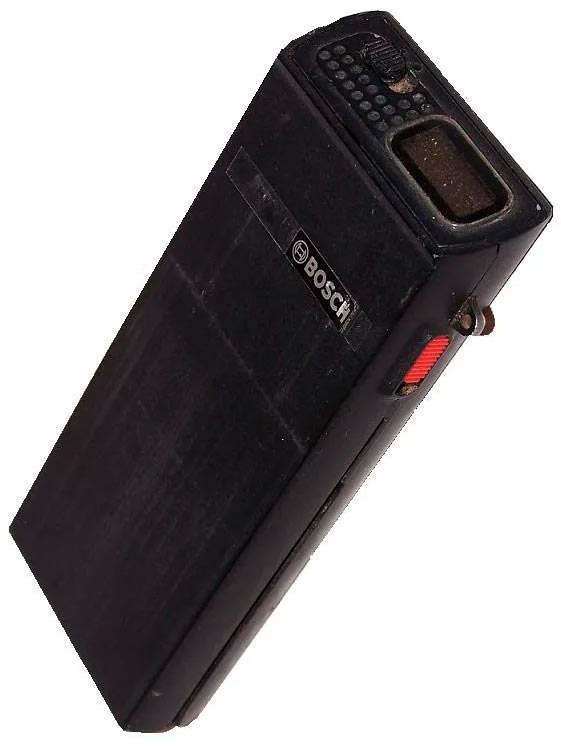

Bosch FRE-3

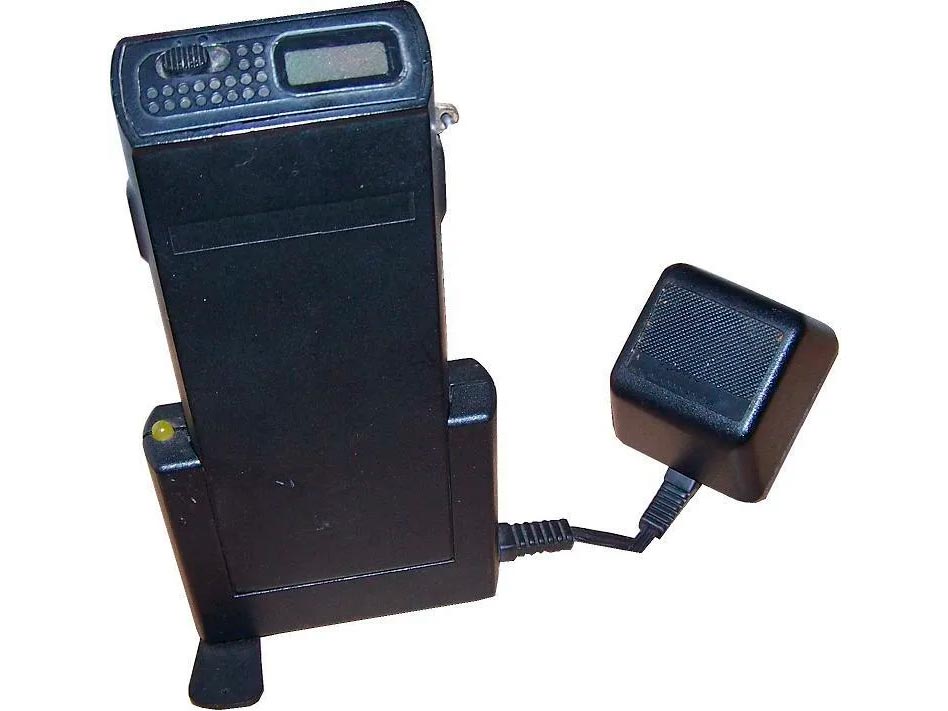

Bosch FRE-3

Общие положения

Первоначально в рамках мобильной наземной радиосвязи работали только сети голосовой радиосвязи. Потребность в небольших устройствах и большой абонентской способности привела к созданию сетей радиосвязи сначала в США, а затем и в Европе (Швейцария, Нидерланды и Бельгия). В службе радиосвязи (FuRD), как и при использовании методов выборочного вызова в службах голосовой радиосвязи, кодовые сигналы передаются от стационарных станций к передвижным наземным радиостанциям. Однако разговор, следующий за передачей кодового сигнала, в FuRD ведется не по радиоэфиру, если вообще необходим подробный обмен информацией, а по обычной междугородной телефонной линии. Сети, необходимые для такой услуги, могут быть настроены с гораздо меньшими затратами, чем голосовые радиосети.
Этот факт и ряд других преимуществ делают целесообразным создание сетей радиосвязи, даже если уже существуют разветвленные сети радиосвязи. Поскольку персонал морских судов или воздушных судов, как правило, не имел возможности подключиться к государственной телефонной сети через радиосвязь, сети радиосвязи до сих пор имели значение только в рамках наземной мобильной радиосвязи.
С точки зрения абонента, услуги радиовызовов имеют преимущество, прежде всего, в том, что они имеют меньшую стоимость, чем услуги голосовой радиосвязи. Кроме того, потребляемая мощность, вес и габариты радиоприемника настолько малы, что устройство может легко работать вне транспортного средства. Еще одним преимуществом является большой размер зон радиосвязи, что позволяет успешно вызвать абонента, даже если его местонахождение известно лишь приблизительно.
Eurosignal — европейская пейджинговая система, работавшая с 1974 по 1997 год. Передачи транслировались в диапазоне от 87,3 до 87,5 МГц в FM-диапазоне, так что их характерные модуляции можно было услышать на обычных FM-радиоприёмниках.
Eurosignal был введён в Германии в 1974 году, во Франции в 1975 году и в Швейцарии в 1985 году. Во Франции и Швейцарии вещание было прекращено 31 декабря 1997 года и 1 апреля 1998 года соответственно.
Уведомление, полученное на портативное устройство, спрятанном в пачке сигарет, сообщало пользователю о необходимости связаться с человеком, который его искал, и этот человек звонил по соответствующему номеру телефона (на самом деле это был предшественник сервиса, который в Италии назывался Teledrin).
Что отличает эту систему, так это очень небольшое количество ретрансляторов (возможно, их всего десяток на всю Европу), расположенных в оптимальных местах Центральной Европы, необходимых для работы службы.
Приёмник мог обрабатывать до четырёх телефонных номеров. Он включал в себя акустический сигнал и четыре оптических сигнала, которые указывали, какой из четырёх номеров был набран. Eurosignal не позволял передавать другие сигналы; фактические четыре телефонных номера должны были быть установлены заранее, а использование сигнала было ограничено телефонами. Номера Eurosignal не были указаны в справочнике, чтобы ограничить злоупотребления. Eurosignal имел большое преимущество перед другими радиотелефонными сетями из-за своей стоимости, которая составляла около 10% от стоимости обычных телефонных линий. Он также имел большую зону покрытия по сравнению с FM-радио.
В эпоху, когда мобильные телефоны были ещё в диковинку, этот перспективный сервис, использующий частоты около 87,3—87,4 МГц, позволял надёжно находить пользователя по всей Франции (где, по-видимому, располагался сервис) и на большей части территории соседних с ней стран, включая Соединённое Королевство. В Италии звонки можно было принимать на большей части Паданской равнины и примерно на 20 процентах территории, включая Тирренское побережье вплоть до Лацио и Кампании.

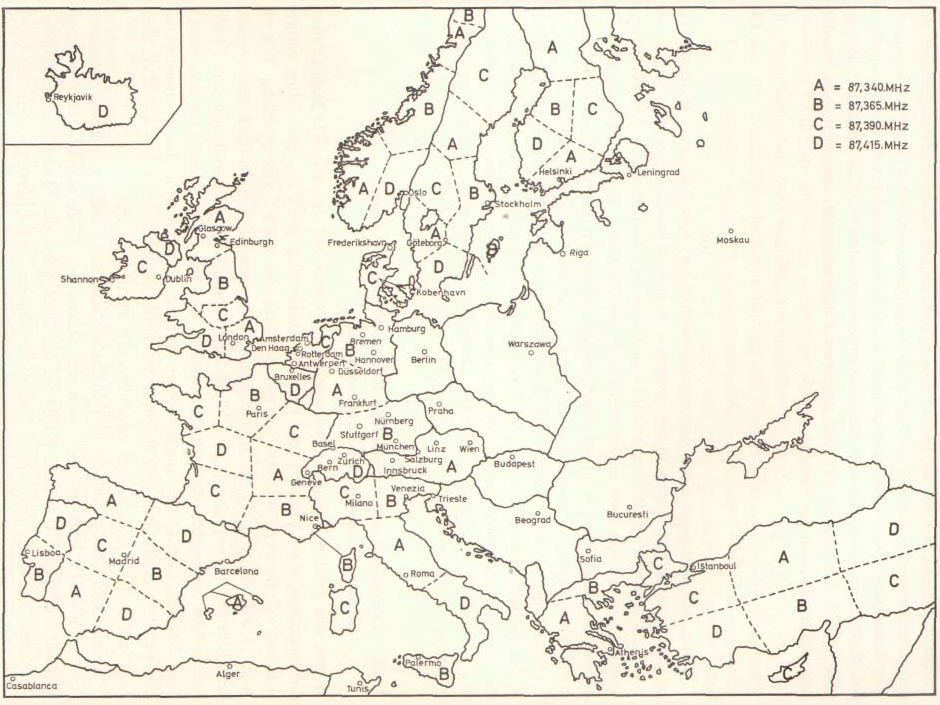

Зоны радиосвязи Европейской службы радиосвязи (Europäischer Funkrufdienst EFuRD)
С точки зрения администрации, услуги радиовызовов также важны из-за их более низкой стоимости, но особенно из-за их большой пропускной способности. Пропускная способность абонентов, конечно же, зависит от параметров системы звонков и привычек абонентов (частота звонков).
Количество абонентов (Т), которое может быть подключено к зоне радиосвязи, можно рассчитать по формуле:
T = (3600 × A) ÷ ((r + p) × c)
Предполагая, что коэффициент использования (A) равен 0,8, продолжительность вызова (r) равна 0,6 с, минимальная пауза между двумя последовательными вызовами (p) равна 0,2 с, а среднее количество вызовов на одного абонента в час пик (c) равно 0,05, значение T равно 70 000. На такую пропускную способность абонентов можно рассчитывать в сети Европейской службы радиосвязи.

Технические и эксплуатационные характеристики EFuRD были изложены в Рекомендации T / R 4 Европейской конференции по управлению почтовыми и телекоммуникационными службами (CEPT) в 1967 году (Рим). Они, за исключением процедуры кодирования, будут объяснены более подробно ниже.

Технические и эксплуатационные характеристики сети для Европейской службы радиосвязи

Радиочастоты

Данные передавались в диапазоне ОВЧ. Использовались следующие четыре радиоканала:
КаналЧастотаФранцияГермания (ФРГ)Швейцария
A87,340 МГццентрально-восточнаяцентр; Гамбург
B87,365 МГцсеверсевер; юг; Западный Берлин
C87,390 МГцзапад; восток; юг
D87,415 МГцюго-западвезде
В Германии использовались каналы A и B, во Франции — все четыре, а Швейцарии — только канал D. Распределительная сеть состояла из наземных передатчиков мощностью до 2 киловатт.

Протокол Eurosignal

Вызывающий абонент набирает префикс, за которым следует 6-значный номер. Система помещает этот номер в очередь, чтобы можно было обрабатывать одновременные вызовы и выполнять последовательный поиск.

Система Eurosignal была основана на передаче звука, сначала с помощью амплитудной модуляции, а затем с помощью частотной модуляции. В целом, каждая цифра телефонного номера генерировала определённую частоту. Таким образом, номер 123456 генерировал частоты f1, f2, f3, f4, f5, f6. Если номер повторялся, его второе появление заменялось определённой частотой, указывающей на повторение, fr. Например, номер 111111 был закодирован как f1, fr, f1, fr, f1, fr. Два телефонных номера были разделены частотой fi как минимум на 0,22 секунды, при этом время на один вызов составляло 0,82 секунды.
Последовательность сообщений о вызове передается без перерыва. Существует два типа сообщений: пейджинговое сообщение и простое сообщение.

Вот как выглядит пейджинговое сообщение:

+---------------+-------+-------+-------+-------+-------+-------+
| Idle | Digit | Digit | Digit | Digit | Digit | Digit |
| Tone | 1 | 2 | 3 | 4 | 5 | 6 |
+---------------+-------+-------+-------+-------+-------+-------+
220 ms 100 ms 100 ms 100 ms 100 ms 100 ms 100 ms

Цифровые часы выводятся по смене звуковых сигналов. Если две последующие цифры совпадают, вторая цифра заменяется цифрой "Повтор", так что между цифрами всегда происходит смена звукового сигнала. Звуковой сигнал ожидания указывает на новое сообщение и сбрасывает регистр получателя, чтобы начать прием сообщения заново. Идентификатор пейджера "122233" будет передан как 1-2-R-2-3-R. Сообщение повторяется несколько раз, в зависимости от загрузки системы (2—5 раз). Если нет сообщения, которое нужно передать, отправляется следующее пустое сообщение.

Вот как выглядит пустое сообщение:

+---------------+-------+---------------------------------------+
| Idle | Digit | Idle |
| Tone | R | Tone |
+---------------+-------+---------------------------------------+
220 ms 100 ms 500 ms
Вот список всех используемых частот. На более высоких частотах расстояния между частотами увеличиваются (пропорционально частоте), что позволяет использовать простые RC-фильтры для определения тональных сигналов.

Используемые частоты были следующими:
ЗначениеОбозначениеЧастота
Свободноfi1153,1 Гц
Повторfr1062,9 Гц
Число 0f0979,8 Гц
Число 1f1903,1 Гц
Число 2f2832,5 Гц
Число 3f3767,4 Гц
Число 4f4707,4 Гц
Число 5f5652,0 Гц
Число 6f6601,0 Гц
Число 7f7554,0 Гц
Число 8f8510,7 Гц
Число 9f9470,8 Гц
Запасной 1433,9 Гц
Запасной 2400,0 Гц
Запасной 3368,7 Гц
Запасной 4339,9 Гц
Запасной 5313,3 Гц

Сообщение передается с амплитудной модуляцией. Коэффициент модуляции составляет 92 %. В качестве альтернативы сигнал может передаваться с частотной модуляцией для уменьшения помех телевизионным станциям. Частота сдвигается на 7,5 кГц выше или ниже фактической частоты канала. Отклонение частоты вызывает изменение амплитуды в демодуляторе пейджера, поэтому он также работает.

Eurosignal изнутри

Из-за большой пропускной способности сети для EFuRD отдельные зоны радиосвязи можно было сделать относительно большими. Было согласовано 63 участка для всей территории CEPT. Расположение диапазонов и используемые радиочастоты можно увидеть на рисунке выше. Для Федеративной Республики Германия предусмотрены три зоны радиосвязи; это означало бы, что при полной загрузке сети к ней могли быть подключены более 200 000 абонентов. Теоретическая пропускная способность для всей европейской сети составляет 4,4 миллиона абонентов, число, которое, однако, вряд ли может быть достигнуто на практике.
Из-за своего большого размера зоны радиосвязи больше не могут обслуживаться одним центральным передатчиком, а должны обслуживаться несколькими передатчиками в одноканальном режиме. Это обстоятельство было уделено особое внимание при определении параметров модуляции. Для предотвращения возникновения помех, которые могут возникать при одновременном приеме двух или более одноканальных передатчиков, вызывающих ложные вызовы, соседние передатчики в зоне радиосвязи работают с частотным смещением 4 и 8 кГц (−4 кГц, ±0 кГц, +4 кГц) соответственно. Поскольку самая высокая частота вызова составляет 1062,9 Гц, такие ложные вызовы при заданном смещении частоты могут быть исключены. Другой опасный момент работы одного канала заключается в том, что если модуляция двух принимаемых сигналов является противофазной или почти противофазной, это может отрицательно сказаться на безопасности вызова в зоне перекрытия двух передатчиков. Фазовые сдвиги могут происходить как на радиолинии, так и на линиях модуляции. Фазовый сдвиг на радиомаяке может быть настолько мал, что тщательное планирование базы не окажет недопустимого влияния на безопасность вызова. Выравнивание линий осуществляется с помощью временных звеньев. Из-за меньшей восприимчивости амплитудной модуляции к фазовым сдвигам, чем частотной, а также по другим причинам в EFuRD применяется двухсторонняя амплитудная модуляция с уровнем модуляции 85 … 100 %. На рисунке ниже схематично показано, как передатчики зоны радиосвязи подключены к соответствующему центру связи и как избежать вредных помех, поскольку передатчики, входящие в зону перекрытия, всегда имеют частотное расстояние 4 и 8 кГц друг от друга, соответственно.

Схематическое изображение зоны радиосвязи Европейской службы радиосвязи
где:
R.Z. — Центр вызова
S1 — Передатчик 1
F0 — Несущая частота


Средние значения напряженности поля, указанные здесь для предельного диапазона, гарантируют надежность вызова не менее 99%.
Однако эта безопасность распространяется только на работу приемников в транспортных средствах. При этом значение 20 мкВ/м применяется на равнинной и холмистой местности, а значение 5 мкВ/м на горной местности. Минимальная напряженность поля может быть ниже в горной местности, поскольку здесь разброс напряженности поля по местности меньше, чем, например, в равнинной или холмистой местности.
Если абонент междугородной телефонной связи хочет позвонить абоненту радиосвязи, он должен сначала набрать номер, по которому он свяжется с центром обработки вызовов. В Федеративной Республике Германии для этой цели используются ранее не использовавшиеся показатели службы самообслуживания ("Показатель зоны вызова"). Сразу после этого он набирает номер радиосвязи (или один из четырех номеров радиосвязи) желаемого абонента. Объявление "Евросигнал…", за которым следует название зоны радиосвязи, говорит ему, что его задание выполнено и он может положить трубку. Поскольку используются устройства блокировки сети SWFD, а платное соединение обычно длится всего несколько секунд, за один звонок обычно взимается только одна единица оплаты.
Как уже упоминалось, участнику в Федеративной Республике Германии может быть присвоено до четырех кодовых номеров. Это дает возможность отправлять различную информацию мобильному абоненту. Значения могут быть свободно согласованы между абонентом радиосвязи и его партнерами по междугородной телефонной связи. В большинстве случаев эта возможность, вероятно, будет использоваться для различения различных абонентов междугородной телефонной связи, которые звонят. Как выполняется оценка различных кодовых номеров, указано в разделе 2.4.5.
Присвоение кодовых номеров администрациям стран CEPT осуществляется центральным офисом, созданным в Федеративной Республике Германии. Для того чтобы странам можно было присваивать смежные номера, CEPT (Рекомендация T / R 6, Приложение 3) разделил кодовые номера между странами (см. таблицу ниже). При этом 10% временно выделенных номеров были окончательно присвоены. В таблице по-прежнему проводится различие между национальными и международными участниками. Это различие стало необходимым из-за ограниченных возможностей хранения регистров систем междугородной телефонной связи некоторых европейских стран, поскольку оно позволяет исключить первую цифру кодового номера (которая для международных номеров всегда равна 8) при передаче по междугородной телефонной сети. По радио, конечно, должен быть добавлен элемент сигнала, соответствующий первой цифре.

Таблица 1. Разделение блоков кодовых номеров в соответствии с рекомендациями CEPT T/ R 6, Приложение 3
Регионвременно зарезервированный блок кодовых номеровпервый окончательно выделенный блок кодовых номеров
для национальных участниковдля международных участниковдля национальных участниковдля международных участников
BRD100 000 … 199 999810 000 … 819 999100 000 … 109 999810 000 … 810 999
Großbritannien200 000 … 299 999820 000 … 829 999200 000 … 209 999820 000 … 820 999
Italien Vatikan, San Marino300 000 … 399 999830 000 … 839 999300 000 … 309 999830 000 … 830 999
Frankreich Monako400 000 … 499 999840 000 … 849 999400 000 … 409 999840 000 … 840 999
Spanien500 000 … 559 999850 000 … 855 999500 000 … 505 999850 000 … 850 999
Portugal560 000 … 579 999856 000 … 857 999560 000 … 561 999856 000 … 856 999
Griechenland580 000 … 599 999858 000 … 859 999580 000 … 581 999858 000 … 858 999
Schweden600 000 … 619 999860 000 … 861 999600 000 … 601 999860 000 … 860 999
Finnland620 000 … 629 999862 000 … 862 999620 000 … 620 999862 000 … 862 999
Dänemark630 000 … 639 999863 000 … 863 999630 000 … 630 999863 000 … 863 999
Norwegen640 000 … 649 864864 000 … 864 999640 000 … 640 999864 000 … 864 999
Island650 000 … 654 999865 000 … 865 499650 000 … 650 999865 000 … 865 999
Zypern655 000 … 659 999865 500 … 865 999655 000 … 655 999865 500 … 865 999
Belgien660 000 … 679 999866 000 … 867 999660 000 … 661 999866 000 … 866 999
Niederlande680 000 … 699 999868 000 … 869 999680 000 … 681 999868 000 … 868 999
Luxemburg700 000 … 709 999870 000 … 870 999700 000 … 700 999870 000 … 870 999
Schweiz, Liechtenstein710 000 … 729 999871 000 … 872 999710 000 … 711 999871 000 … 871 999
Österreich730 000 … 749 999873 000 … 874 999730 000 … 731 999873 000 … 873 999
Türkei750 000 … 789 999875 000 … 878 999750 000 … 753 999875 000 … 875 999
Irland790 000 … 799 999879 000 … 879 999790 000 … 790 999879 000 … 879 999
национальные расширения 000 000 … 099 999
международные расширения 900 000 … 999 999, 880 000 … 899 999, 800 000 … 809 999

Передающее устройство для EFuRD (ÜLE-EFuRD)

Постановка задачи

Передающее устройство представляет собой связующее звено между телефонной сетью общего пользования и сетью радиосвязных передатчиков в зоне вызова. Их основные технические характеристики указаны в Рекомендации CEPT T / R 6 (Приложение 5).
Вызовы сначала должны быть сохранены и закодированы; затем закодированные сигналы вызова должны передаваться передатчикам в форме, адаптированной к характеристикам линии. Соответственно, можно выделить ÜLE в собственно телефонном центре и вспомогательном оборудовании линии.
Радиовызывные центры (три штуки на территории Федеративной Республики Германии, то есть по одному на каждую зону радиосвязи) подключены к государственной телефонной сети; каждый из них имеет свой собственный "код зоны вызова". Абонент междугородной связи выбирает этот код, а затем желаемый номер радиосвязи (кодовый номер). При этом центр радиосвязи выполняет следующие функции:
  • Сохранение заказов на радиовызов
    (Поскольку кодированный сигнал вызова намного короче, чем продолжительность работы одного входа в центр вызова, необходимо предусмотреть несколько (до 64) входов и хранить там заказы на вызов.)
  • Проверка уникальности и допустимости радиовызывного номера
    (Уникальность следует понимать как "отсутствие технических ошибок" [например, неправильное отношение импульса к паузе, неправильное количество серий избирательных импульсов, помеховые импульсы]; допустимость означает принадлежность к блокам кодовых номеров, выделенным в соответствии с таблицей 35.)
  • Преобразование номера беспроводного вызова в выборочный вызов
    (Код)
  • Модуляция передатчиков радиовызовов по стационарным линиям
  • Мониторинг помех для обслуживания в зоне радиосвязи

Для соблюдения фазовых соотношений, уже упомянутых в Технических и эксплуатационных характеристиках сети для Европейской службы радиосвязи требуются дополнительные линии на обоих концах фидерных линий между центром радиосвязи с одной стороны и различными одноволновыми передатчиками зоны радиосвязи с другой; они должны продолжать обеспечивать очень точное поддержание уровня NF на входах передатчика в течение длительного времени. Функции вспомогательного оборудования для линий в деталях:
Дополнительная линия в штаб-квартире Ruf (LZR)
  • балансировка времени выполнения (необходимо, чтобы время выполнения всех линий модуляции было одинаковым, чтобы обеспечить передачу с одинаковой фазой на любой частоте вызова);
  • модуляция селективного вызова на вспомогательную несущую для получения жесткофазной передачи, несмотря на частотное смещение, возникающее в несущих частотных каналах;
  • мониторинг линии на предмет ее фазового вращения и затухания.
Добавление линии к передатчику (LZS)
  • демодуляция с помощью вспомогательного носителя, переданного другим;
  • автоматический контроль уровня;
  • контролирование уровня передачи на входе передатчика и (в случае неисправности) переключение на резервную линию;
  • быстрая передача сообщений в центр вызова, если передача вызова не гарантирована из-за помех на линии передачи или передатчике (в этом случае запись вызовов из центра вызова прекращается).

Функциональные подразделения центра обработки вызовов

Для выполнения своих задач центр управления вызовами должен быть организован примерно так, как показано на рисунке ниже. Это разделение не обязательно должно совпадать с разделением устройства на сборки. Единицы измерения, представленные здесь, имеют следующие функции:

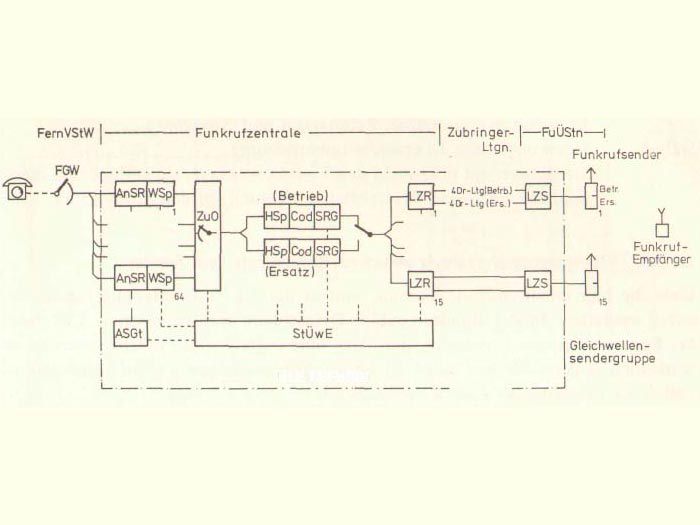

Схема центра радиосвязи ÜLE (EFuRD)
AnSR (набор переключателей для центра вызова)
AnSR обрабатывает трафик с вызывающим абонентом в следующем порядке по времени:
    а) Получение квитанции о заселении из FGW,
    б) Передача импульсов набора в память набора (WSp),
    в) Указать символы окончания и начала выбора.
    d) после периода защиты, указанного в рекомендации CEPT (4с): отправить абоненту объявление "Евросигнал…" (дважды),
    д) Отправить участнику звуковой сигнал заполнения,
    е) если по истечении 4с соединение еще не было запущено, дайте мерцающий символ завершения,
    ж) в случае сбоя или если телефонный номер не разрешен, отправляйте абоненту голосовые сообщения.

WSp (Память для голосования)
WSp принимает импульсы голосования, проверяет уникальность и допустимость выборов, переводит цифры в двоичный код и сохраняет их в основной памяти до тех пор, пока они не будут приняты.

Cod (кодировщик)
Он определяет соответствующий код звуковой частоты по сигналу радиовызова в двоичном коде, находящемуся в основной памяти.

ZuO (распределитель)
ZuO последовательно (циклически) опрашивает выборные хранилища и подключает их к основному хранилищу.

HSp (Основная память)
HSp берет информацию из хранилища для голосования.

SRC (селективный вызывающий абонент)
Он генерирует звуковую частоту и выводит ее в порядке, установленном кодировщиком.

ASGt (Устройство управления диктором)
Он подает управляющие импульсы, временные метки и сигналы.

StÜwE (устройство управления и мониторинга)
Оно контролирует и контролирует ход работы; он включает в себя автоматическое устройство проверки и замены на случай неисправности.

Процедура передачи между центром вызова и передатчиком

Процедуры передачи данных между центром вызова и передатчиком с помощью техники, применяемой в настоящем документе, не включены в рекомендации CEPT. В Федеративной Республике Германии используются обычные линии междугородной телефонной сети; чтобы избежать индивидуального выравнивания фаз и, в остальном, не предъявлять к линиям слишком высоких требований, предусмотрена следующая процедура;
Селективный передатчик вызова обеспечивает (для экономии полосы пропускания) частоты, вдвое меньшие требуемых частот вызова; они модулируются с помощью двухсторонней АМ (степень модуляции « 75%) вспомогательной несущей (около 2 кГц) и, таким образом, передаются в радиопередатчик (см. А. LZR на рисунке выше). После демодуляции "уменьшенные вдвое" частоты перемещаются в более высокое положение (на 3 кГц), передаются через удвоитель частоты и ограничитель амплитуды и возвращаются в нормальное положение (см. LZS на рисунке выше). Удвоение частоты и ограничение амплитуды позволяют получать звуковые сигналы с правильной частотой и очень точно поддерживаемым постоянным уровнем.

Радиовызывной передатчик

Концепция передатчика

Передающие устройства для Европейской службы радиосвязи должны отвечать особенно высоким требованиям в отношении готовности к работе и постоянства вещания.
Поэтому передатчики устанавливаются в пассивном резерве с автоматическим отключением.
Вы получаете автономные системы замены электросети; напряжение в сети поддерживается постоянным на уровне ±l% с помощью регуляторов. По возможности станции подключаются к бесперебойной сети направленного радио по экономическим причинам.
Передатчики работают с амплитудной модуляцией (тип передатчика A2) и имеют несущую мощность 0,2 или 2 кВт (пиковая мощность 0,8 и 0,5 кВт соответственно). 8 кВт). Относительно небольшая мощность несущей и тот факт, что передатчики постоянно модулируются (глубина модуляции 92%), позволяют модулировать передатчик в управляющем каскаде мощностью 10 Вт. Ниже полностью транзисторного каскада управления находятся одноступенчатые линейные усилители мощностью 0,2 кВт или 2 кВт. Усилители мощности аналогичны усилителям мощности l кВт и 10 кВт УКВ-FM-передатчиков соответственно.

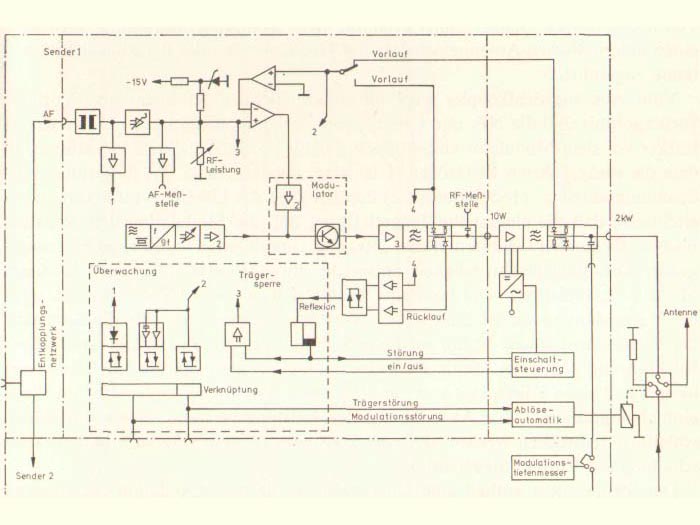

Радиопередатчик, блок-схема
Блок-схема радиопередатчика показан на рисунке выше. Модуляция подается на входы передатчика (входное сопротивление > 2 кВт, симметричное заземлению, без заземления) через разобщающую сеть. Он проходит контрольную точку для контроля входного сигнала модуляции и поднимается до уровня, необходимого для глубины модуляции 92%, в регулируемом НЧ-усилителе. На входе следующего дифференциального усилителя к NF-напряжению добавляется стабилизированное напряжение постоянного тока, величина которого определяет выходную мощность несущей. Выход дифференциального усилителя управляет модулятором, подключенным к постоянному току. В модулятор также подается радиочастотная подложка, стабилизированная кварцем и регулируемая по постоянному выходному напряжению. Транзистор модуляции управляется в базе радиочастотной несущей и дополнительно получает напряжение NF-модуляции с наложенным постоянным напряжением. Это регулирует усиление транзистора; на выходе транзистора амплитудно-модулируется радиочастотное напряжение.
Транзисторы, расположенные ниже по потоку, работают как настроенные С-усилители и, следовательно, с хорошей эффективностью. На каждом этапе, благодаря работе С-усилителей, глубина модуляции увеличивается на фиксированную величину. Желаемая глубина модуляции регулируется с помощью регулятора уровня на входе. Последующий фильтр нижних частот для подавления гармонических излучений, двунаправленный ответвитель и радиочастотный измерительный прибор размещены на карте, выполненной в виде полосовой линии. Усилитель мощностью 2 кВт с тетродом RS 2420 CL на катодной основе идентичен FM-передатчику мощностью 10 кВт, который более подробно описан в технологии УКВ-передатчиков. Выходная мощность подается на высокочастотную антенну или искусственную антенну через автоматический антенный выключатель.
Выпрямленное радиочастотное напряжение (подача) возвращается от выходного выпрямителя, а составляющая NF и постоянного напряжения подключается к дифференциальному усилителю перед модулятором. Это замыкает цепь управления, в которой возвращаемые фактические величины (доля постоянного напряжения ^ несущая мощность, доля NF напряжения = глубина модуляции) влияют на выходной сигнал дифференциального усилителя таким образом, что установленная мощность несущей и глубина модуляции остаются постоянными. Здесь речь идет о "регулирующей модуляции" в соответствии с размером направляющей.
Скорость регулирования составляет около 15 кГц. Преимуществами этого метода модуляции являются постоянная мощность несущей и глубина модуляции, в том числе при колебаниях сетевого напряжения и изменении коэффициента усиления. Только высокая стабильность NF-части имеет решающее значение для постоянства значений. Возврат фактического размера одновременно обеспечивает обратную связь, которая улучшает линейность и дает коэффициент лязга всего 1%. Управляющий передатчик настраивается на заводе один раз. Для настройки усилителей мощности необходимо прервать контур управления, чтобы получить постоянное управление (переключение на предварительный каскад управления).
Управляющий передатчик включает в себя систему мониторинга, которая отслеживает модуляцию на входе и выходе, несущую способность и регулировку, а также оценивает их с помощью ярлыков. Управление включением и автоматическое отключение активируются соответствующим образом.
Устройства управления и мониторинга построены с использованием интегральных схем.
При высокой напряженности помехового поля и импульсных импульсах логические узлы должны быть выполнены с особой помехозащищенностью.

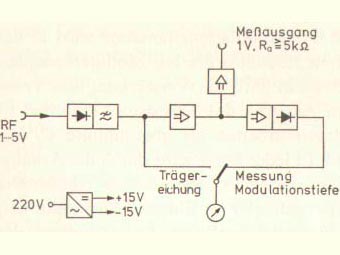

На рисунке ниже показана блок-схема глубиномера модуляции, который позволяет регулировать глубину модуляции и на выходе измерения которого доступен демодулированный НЧ-сигнал.

Глубиномер модуляции, блок-схема

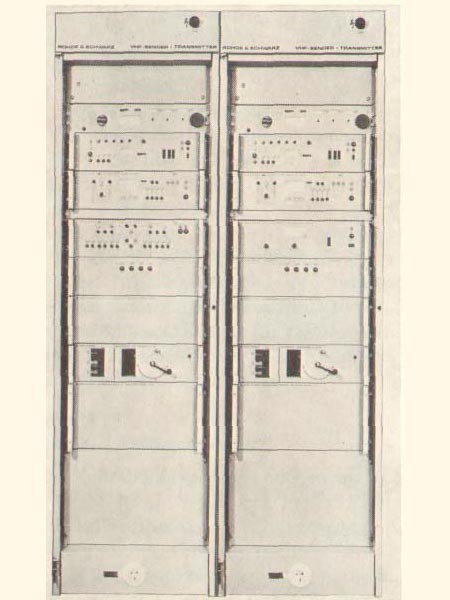

На рисунке ниже показана передающая установка мощностью 2 кВт в пассивном резерве. Этот тип имеет внешние вентиляторы (входное и выходное отверстия внизу), к которым можно прикрепить небольшое устройство смешивания воздуха для регулирования температуры приточного воздуха.

Радиопередатчик мощностью 2 кВт в пассивном резерве
В левой стойке размещены (сверху вниз):
  • крышка усилителя мощности, расположенная вертикально сзади, закрыта на ключ,
  • средство настройки и контрольный прибор для усилителей мощности,
  • управляющий передатчик мощностью 10 Вт,
  • система управления включением с функцией учета неисправностей и индикации мощности,
  • автоматическое отключение,
  • сетевое устройство питания для усилителя мощности,
  • высоковольтный выпрямитель с сглаживающим дросселем,
  • распределитель питания с заземляющим выключателем, запертым на ключ,
  • высоковольтный сглаживающий конденсатор,
  • высоковольтный трансформатор.
В правой стойке вместо автоматического отсоединения размещен глубиномер модуляции, который может быть переключен на оба передатчика по желанию.

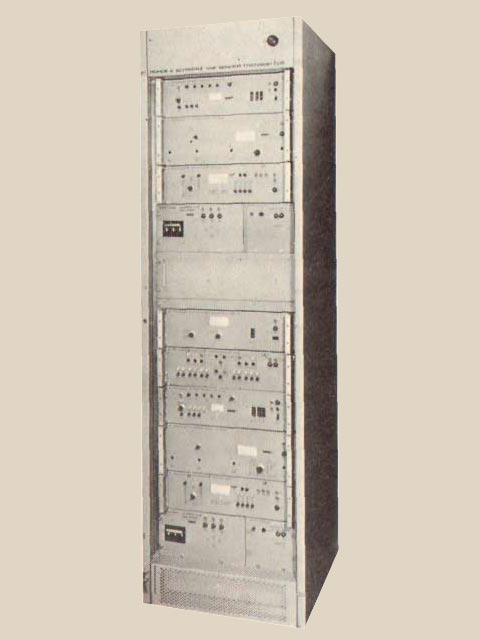

Наконец, на рисунке ниже показана установка мощностью 200 Вт. Здесь двойная система, включая два вентилятора и воздушный фильтр, размещена в одной стойке.

Радиопередатчик мощностью 200 Вт в пассивном резерве

Технические данные

ПараметрЗначение
Диапазон частот87 … 87,5 МГц
Постоянство частотылучше, чем 3×10-7 в месяц
Выходная мощность0,2 или 2 кВт при 50 ß
Постоянство выходной мощности±0,5 дБ в месяц
Частота модуляции300 … 1200 Гц
Коэффициент модуляции звука< 100%
Изменение глубины модуляции5% при 92% степени модуляции между 88 и 96% в течение одного месяца
Интервал внешнего напряжения40 дБ по отношению к полезному напряжению
Интервал гармонических излученийпри 92% степени модуляции > 60 дБ, но <1 мВт
Мощность смешанных частотных излучений< 1 мкВт

Погрешность глубиномера модуляции составляет менее 3% от полной мощности (100%), собственный коэффициент шума <1% при глубине модуляции 92%. Номинальная глубина модуляции передатчика при работе составляет 92%. Он выбран таким образом, что при допустимом допуске ±4% передатчик не модулируется более чем на 100% с учетом погрешности измерительного прибора.
Передатчики управляются дистанционно. Они имеют регулируемые пороговые значения переключения для минимальной несущей мощности и глубины модуляции, при которых автоматически переключаются на резервный передатчик. В дополнение к сигнализации на пульт дистанционного управления имеется сигнальное сообщение о нарушенной передаче вызова, которое может использоваться в центре обработки вызовов для прерывания записи вызова для подключенных станций.

Антенная система

В качестве всенаправленных антенн в передатчиках мощностью 0,2 кВт можно использовать блокирующие антенны. В передатчиках мощностью 2 кВт и диаграммах направленного излучения используются вертикально поляризованные полевые антенны, которые позволяют создавать желаемые формы диаграмм даже на толстых поперечных сечениях мачт.

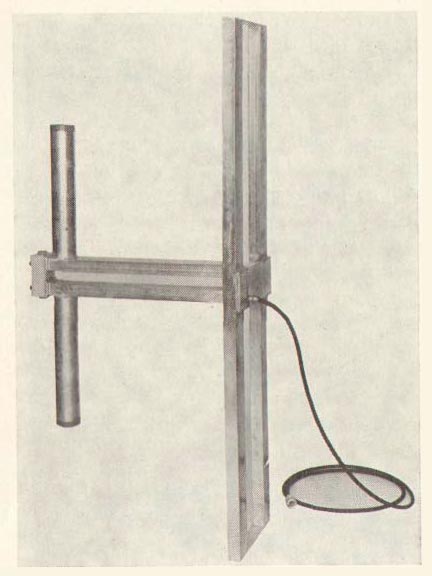

Тип HA 52/15 фирмы Роде и Шварц, показанный на рисунке ниже, является родственным элементом направленного луча.

Направленная антенна типа HA 52/15 фирмы Роде и Шварц

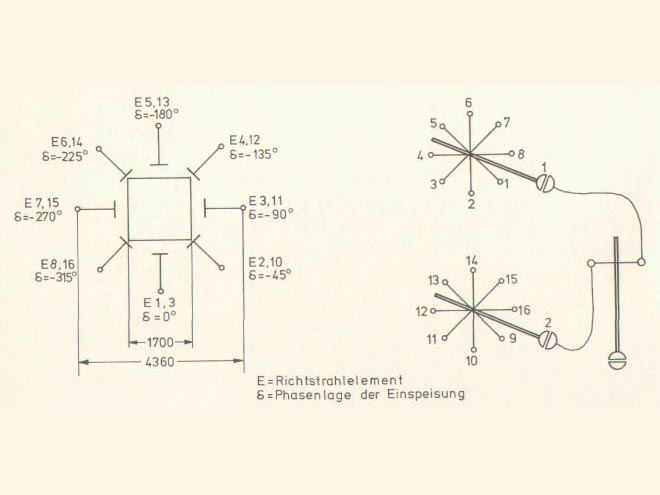

На рисунке ниже в части "a" схематично показано расположение полей кругового излучения на решетчатой мачте. Для компенсации потерь в кабеле и увеличения мощности излучения два уровня расположены один над другим. На рисунке ниже в части "b" показано соединение полей через 8 распределителей групп отсеков и слоев через главный распределитель. Положение фазы питания определяется соответствующим образом выбранной длиной соединительных кабелей. Неровность на горизонтальной диаграмме в этом варианте лучше, чем ±1 дБ; точка 3 дБ на вертикальной диаграмме составляет −16°. Прирост мощности составляет 1,6 раз. В этих антеннах из-за относительно простой конструкции возможность разделения для работы с полуантенной не предусмотрена. Коэффициент пульсации 5 на входе антенных установок лучше, чем 1,3.

Расположение полей кругового излучения на решетчатой мачте; справа: подключение полей через 8 распределителей групп отсеков и плоскостей через высоковольтный распределитель

Характеристики приемников радиовызовов

Характеристики приемников радиовызовов изложены в правилах, которые единообразно применяются ко всем странам СЕПТ (Рекомендация Т/Р 6, Приложение 4). Предельные значения, указанные в предписании, представляют собой относительно жесткие требования. Это сделано для того, чтобы новая услуга не подвергалась сомнению из-за использования некачественных получателей. Требования сформулированы таким образом (см. рисунок выше, левую часть): Расположение полей кругового излучения на решетчатой мачте; справа: подключение полей через распределители групп 8 раз и уровней через HV устройства продолжают оценивать кодовые сигналы, предназначенные для них, даже в неблагоприятных условиях, но, с другой стороны, ложных вызовов при воздействии всех возникающих на практике помех можно безопасно избежать. Например, безопасная оценка сигнала должна производиться при входной ЭДС 0,5 мВ; последовательность коротких импульсов (длительность импульса <1 нс, частота следования импульса 30 … 300 Гц), напротив, не должна вызывать срабатывания вызова даже при уровне 70 дБ выше 1 мВ/МГц.
Поскольку приемники могут быть развернуты по всей территории CEPT, был предусмотрен относительно широкий температурный диапазон. В диапазоне −20°C…+50°C приемник (если иное не указано в правилах) должен соответствовать требованиям, а при температуре −30°C…+70°C устройство не должно подвергаться необратимому повреждению.
Для того чтобы приемники вызова можно было легко заменить в случае неисправности, декодеры должны быть настроены на любой из имеющихся кодовых номеров без особых усилий. Это требование может быть реализовано путем применения единой переключаемой схемы оценки, которая работает так, что декодер в состоянии покоя настроен на первую частоту кодового сигнала, который он оценивает, и которая после оценки этой частоты переключается на вторую частоту своего кодового сигнала и т.д. Установка кодового номера при этом может быть, например, это делается путем пайки проволочных перемычек.
Для уменьшения усилия переключения в цепи оценки предпочтительно использовать одноконтурные ЖК-фильтры, индуктивность которых переключается. Чтобы иметь возможность однозначно оценивать частоты криков, которые находятся на расстоянии всего 8,5% друг от друга, несмотря на низкие коэффициенты качества таких контуров, перед фильтрами устанавливаются ограничители амплитуды, которые действуют так, как если бы из-за некоторого затухания фильтра жесткость фильтров по бокам стала бы бесконечно большой. На точку, в которой возникает высокая жесткость, можно повлиять, изменив соотношение между N-амплитудой (пороговым значением), необходимой для отклика декодеров, и напряжением, до которого ограничитель амплитуды ограничивает сигналы. На рисунке ниже показаны кривые отклика таких одноконтурных фильтров, в которых амплитуды ограничены (с идеальным ограничителем) значениями, на 3 дБ превышающими пороговые значения.

Кривые отклика одноконтурных фильтров
Если приемнику необходимо оценить несколько кодовых сигналов, ему присваивается соответствующее количество кодовых номеров, но они могут отделяться друг от друга только в последнем месте, чтобы усилия декодера оставались небольшими. Таким образом, один декодер может считывать до десяти кодовых сигналов; однако в Федеративной Республике Германии количество кодов на абонента ограничено максимум четырьмя по разным причинам. Процесс декодирования можно выполнить так, как показано на рисунке ниже, т.е. первые пять сигнальных элементов кодового сигнала в этом случае всегда были бы одинаковыми, и последний сигнальный элемент оценивался бы переключаемой цепью выбора Su, а последний сигнальный элемент — одной из фиксированных цепей выбора Sf.

Приемник радиовызовов, декодирование
При A4 речь идет об оптических органах отображения. По сравнению с вышеуказанной схемой упрощение было бы возможно еще и благодаря тому, что для одного из четырех кодовых сигналов вычисляется также шестой сигнальный элемент Su.
Чтобы иметь возможность определить, находится ли получатель в зоне достаточной напряженности приемного поля, была предусмотрена соответствующая возможность проверки. Если входная ЭДС опускается ниже 0,5 мВ более чем на 15 сек., должен подаваться прерывистый звуковой сигнал. Дополнительный оптический дисплей не требуется. Задержка в 15 сек. необходима для того, чтобы кратковременные отключения при использовании приемника в автомобиле не приводили к срабатыванию сигнала, мешающего работе.
Описанное устройство также может быть использовано для напоминания абоненту о переключении на частоту соседнего диапазона при выходе из зоны радиосвязи. Кроме того, при использовании устройства в здании предоставляется возможность поиска места с достаточными условиями приема, чтобы, несмотря на значительно меньшую напряженность поля, в целом можно было достичь достаточно высокого уровня надежности вызова. Для данного случая эксплуатации целесообразно отключение задержки (J > 15 сек).
Особое внимание следует уделить источнику питания приемников радиовызовов. Здесь возможен ряд вариантов. Конечно, во время использования в автомобиле лучшим решением будет питание устройства от автомобильного аккумулятора. Для портативного использования устройство должно питаться от батарей. Если используются аккумуляторные батареи, они могут заряжаться от автомобильного аккумулятора во время эксплуатации автомобиля. Емкость аккумулятора должна быть такой, чтобы устройства могли работать не менее одной ночи. Хотя было бы целесообразно увеличить срок службы, размеры батарей ограничены.

Прогноз

Значительный рост числа устройств наземной мобильной радиосвязи поставил перед DBF сложную задачу, учитывая тот факт, что для этой службы доступен только ограниченный частотный спектр. Поскольку сети радиосвязи имеют значительно большую пропускную способность по сравнению с сетями голосовой связи, есть надежда, что внедрение EFuRD, в частности, позволит снизить нагрузку на сети голосовой связи наземной службы мобильной связи общего пользования и, в некоторой степени, наземной службы мобильной связи, не являющейся общественной. Если трех диапазонов радиосвязи EFuRD недостаточно для удовлетворения потребностей, еще четыре частоты могут быть использованы для создания сетей радиосвязи с меньшими диапазонами радиосвязи. Такие локальные сети вместе с частотами 87,290, 87,315, 87,440 и 87,465 МГц, предусмотренными для них, также указаны в вышеупомянутой рекомендации CEPT T / R 4. Их создание в крупных городах могло бы способствовать существенной разгрузке международной сети. Однако решение об их введении не может быть принято до тех пор, пока не будет упущена возможность участия в разработке сети EFuRD, которая была открыта весной 1974 года.

Программное обеспечение

Работа с Eurosignal в OSMOCOM

Настройка базовой станции

Выясните, какой канал может принимать ваш пейджер, и выберите тот же канал на передающей стороне. Предположим, что ваш пейджер настроен на канал B, выберите канал B:

# src/eurosignal/eurosignal -k B

...
eurosignal.c:290 notice : Created 'Kanal' B
Base station for channel B ready, please tune transmitter and/or receiver to 87.3650 MHz
...
Если у вас FM-передатчик, а не AM-передатчик, настройте его на 7,5 кГц ниже или выше указанного канала. По возможности используйте узкополосное отклонение до 5 кГц без предварительного выделения. Я предлагаю использовать SDR, поэтому ознакомьтесь со страницей SDR. Затем введите идентификатор вашей страницы. Он будет напечатан на устройстве и/или на 18-контактном чипе внутри. Если идентификатор вашего пейджера 123456, введите его и нажмите "d", чтобы начать поиск по страницам.:

on-hook: 123456 (press d=dial)
mncc_console.c:358 info : Outgoing call to '123456'
call.c:699 info : Received MNCC call from fixed network '' to mobile '123456'
call.c:706 info : Indicate MNCC call confirm towards fixed network
call.c:717 info : Outgoing call from '' to '123456'
eurosignal.c:318 info : Creating call instance to page ID '123456'.
call.c:478 info : Call has been answered by '123456'
call.c:466 info : Indicate MNCC answer towards fixed network
mncc_console.c:206 info : Call connected to '123456'
eurosignal.c:605 info : Station acknowledges, playing announcement.
eurosignal.c:387 notice : Transmitting ID '123456'.
eurosignal.c:387 notice : Transmitting ID '123456'.
eurosignal.c:387 notice : Transmitting ID '123456'.
eurosignal.c:387 notice : Transmitting ID '123456'.
mncc_console.c:388 info : Call hangup
call.c:774 info : Received MNCC release from fixed network with cause 16
call.c:778 info : Call released toward mobile network
eurosignal.c:760 info : Call has been disconnected by network.
Чтобы получить пейджинговое сообщение, пользователь (--rx). Затем программа расшифрует полученные идентификаторы и отобразит их. Вы также можете использовать оба -RT, чтобы разрешить программе выполнять декодирование во время кодирования.

Вы можете добавить идентификатор станции в качестве параметра командной строки, поэтому он предварительно выбран и не должен вводиться. Вы также можете использовать цифры типа "A", "B", "C", "D" и "E" для определения дополнительных цифр 1..5. Скорее всего, эти цифровые расширения никогда не использовались, но они поддерживаются большинством пейджеров. Использование "Запасной 2" в качестве третьей цифры выглядит следующим образом:

# src/eurosignal/eurosignal -k B 12B456

Образцы сигналов

Сигналы Eurosignal можно услышать в композиции «Les Professionnels», третьей композиции альбома «Первые симптомы» группы Air, в которой они звучат в качестве вступления.
Сигналы Eurosignal также появляются в песне Attentat II группы IAM из Марселя, выпущенной в 1993 году на альбоме Ombre est Lumière.

Сигнал "broadcast" в системе Eurosignal:

Документация

  • Die Funkrufzentrale der Europaeischen Funkrufdienstes
  • EFuRD 1975 2
  • Telefunken ES1 ES2 Service Manual

    Литература

  • https://en.wikipedia.org/wiki/Eurosignal
  • https://it.wikipedia.org/wiki/Eurosignal
  • https://fr.wikipedia.org/wiki/Eurosignal
  • https://de.wikipedia.org/wiki/Funkrufnetz#Eurosignal
  • http://osmocom-analog.eversberg.eu/docs/eurosignal.html
  • → 04:49 MSK. Суббота, 26 апреля 2025 г.
        Нашли ошибку? Сообщите вэбмастеру: wеbmаstеr@qrv.su.
    ◊  О проекте QRV.SU.
     Условия использования материалов сайта.
    © При перепечатке материалов ссылка обязательна.
    ® qrv.ru : 2005 — 2006
    ® qrv.su : 2008 — 2025
        Построено на mini.aCMS™.
    radionet
    web-ring: электроника, электронные компоненты и приборы Электроника, электронные компоненты и приборы Случайный Предыдущий Следующий Яндекс цитирования Коллективная радиостанция RK6LZQ радиоклуб Элита Каменск-Шахтинский Коллективная радиостанция RK6LWL радиоклуб Возрождение г. Донецк
    free counters
