Yaesu VX-2

Содержание:
Описание
Особенности
Технические характеристики
Принадлежности
Дополнения к руководству пользователя
Фотогалерея
Программное обеспечение
Документация

Описание

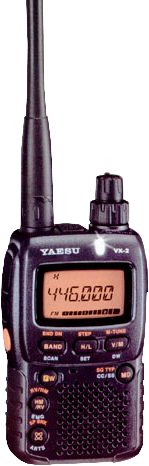

VX-2R — двухдиапазонная ультракомпактная радиолюбительская радиостанция с расширенным диапазоном приёма, в которой впервые применена система связи через интернет Vertex Standard WiRES™ (Wide-Coverage Internet Repeater Enhancement System).
По сравнению с предыдущей моделью VX-1R у VX-2R увеличена выходная мощность, заменён аккумулятор и узел его крепления, добавлен ряд функций.
VX-2R выпускалась компанией Yaesu в период с 2003 по 2007 годы. В этот период времени это была самая маленькая в мире портативная радиостанция с мощностью 1,5 в диапазоне 2м и 1 Вт в диапазоне 70 см. В 2003-м VX-2R пришла на замену модели VX-1R, а в 2007-м VX-2R уступила место модели VX-3R. На европейских рынках VX-2R известна как VX-2E.
Невероятные размеры VX-2R позволяют брать её с собой куда угодно. Диапазон приёма составляет от 500 кГц до 999 МГц (за исключением сотовой связи). Это означает, что вы можете слушать радиовещательные диапазоны AM, коротковолновой и FM-частот, аудио- и видеосигналы, авиационные и общественные каналы. Встроена система CTCSS/DCS с возможностью установки разных тонов для приёма и передачи. Доступно более 1300 ячеек памяти каналов, включая 900 обычных каналов, 11 домашних каналов и 50 пар ячеек для задания границ диапазонов. Вы можете сканировать только память, весь рабочий диапазон или его часть. Корпус, изготовленный на заказ из алюминия, очень прочный.
При использовании литий-ионного аккумулятора емкостью 1 ампер в час выходная мощность составляет 1,5 Вт в диапазоне УКВ и 1 Вт в диапазоне сверхвысоких частот. С дополнительным адаптером постоянного тока E-DC-21 выходная мощность возрастает до 3 Вт на УКВ и до 2 Вт на СВЧ! VX-2R поставляется с литий-ионным аккумулятором FNB-82LI и зарядным устройством NC-85B, гибкой антенной SMA, зажимом для ремня и ремешком для запястья.

Особенности

• Сверхкомпактный и сверхпрочный!
  Невероятно компактный литий-ионный аккумулятор модели VX-2, рассчитанный на 1 Ампер-час, питает высокоэффективную схему усилителя мощности, выдавая мощность до 3 Вт (144 МГц) при использовании внешнего источника питания. VX-2R сделана в корпусе ещё меньшего размера, чем у VX-1R: 81×47×23 мм (без ручки и антенны), весом всего 132 г, включая антенну и батарею FNB-85LI. Благодаря прочному корпусу из литого под давлением алюминия, модель VX-2 рассчитана на длительный срок службы!
• Выходная мощность до 3 Вт!
  Несмотря на свои компактные размеры, модель VX-2 выдаёт 1,5 Вт выходной мощности на частоте 144 МГц (430 МГц: 1 Вт) при использовании встроенного литий-ионного аккумулятора FNB-85LI. Подключите дополнительный адаптер постоянного тока E-DC-21, и выходная мощность увеличится до 3 Вт в диапазоне 144 МГц и 2 Вт в диапазоне 430 МГц! И хотя для связи на малых расстояниях можно использовать пониженную мощность, вы можете просто нажать клавишу [F], чтобы включить повышенную мощность на время одной передачи!
• Широкополосный охват приемника!
  Помимо работы на частотах 144 и 430 МГц, радиостанция модели VX-2 обеспечивает приём в диапазонах радиовещания AM (MF) и FM, диапазонах ВЧ-коротких волн, телевизионных диапазонах VHF и UHF, авиационном диапазоне VHF AM, а также в широком диапазоне коммерческих частот и частот общественной безопасности от 500 кГц до 999 МГц.
• Специальные блоки памяти!
  На заводе-изготовителе загружаются специальные запрограммированные блоки памяти для мониторинга морских, коротковолновых диапазонов и диапазонов погоды (NOAA), что обеспечивает быстрый доступ к интересующим станциям. Функция Weather Band включает в себя оповещение о "суровых погодных условиях", которое подает звуковой сигнал при передаче сигнала тревоги частотой 1050 Гц метеорологической вещательной станцией NOAA (версия для США), что идеально подходит для экстренных операций.
• Встроенные системы CTCSS и DCS!
  В каждую модель VX-2 встроены системы кодирования/декодирования с 50-ю значениями подтональных сигналов CTCSS и 104-мя значениями системы кодового цифрового шумоподавления (DCS) для упрощения доступа к ретрансляторам или работе в закрытой группе корреспондентов. Для систем, требующих смешанной работы CTCSS/DCS, также предусмотрен режим "Раздельного тонального сигнала". Также, если вы не знаете об используемом CTCSS или DCS на какой-либо частоте, предусмотрена функция поиска CTCSS и DCS!
• Удобная передняя панель!
  Благодаря большому размеру кнопок, эргономичному дизайну корпуса и тщательно продуманному встроенному программному обеспечению управление радиостанцией VX-2 становится невероятно простым с первого раза, когда вы берете её в руки! А её клавиши и большой жидкокристаллический экран подсвечиваются при каждом нажатии клавиши или повороте ручки настройки, что облегчает использование в ночное время.
• Клавиша доступа в Интернет WiRES™ и автонабор DTMF
  Для упрощения доступа к локальной узловой станции, использующей систему подключения к Интернету WiRES™ от Vertex Standard, клавиша "Интернет" на передней панели генерирует звуковой сигнал DTMF, необходимый для доступа к системе. А ещё имеются 9 ячеек памяти с возможность сохранения до 16 символов DTMF для автоматического набора номера в формате DTMF при работе через радиотелефонный шлюз или для доступа в Интернет с помощью строки DTMF.
• Функция "Аварийный вызов"
  Активировав функцию "Аварийный вызов" на передней панели, вы настроите вашу VX-2 на выбранную вами частоту "домашнего" канала 430 МГц, из динамика раздастся звуковой сигнал тревоги (содержащий, если хотите, непрерывное сообщение "SOS"), а на передней панели появится сообщение "Аварийный вызов". Стробоскопический светодиод будет мигать белым цветом.
• Режимы сканирования на все случаи жизни!
  Радиостанция VX-2 позволяет сканировать только каналы памяти, весь рабочий диапазон или его часть. При обнаружении сигналов он останавливается, так что вы можете при желании связаться со станцией (станциями) на этой частоте. Подсветка дисплея VX-2 автоматически загорается при обнаружении активного канала.
• 100 программируемых ячеек памяти для хранения границ диапазонов частот!
  Чтобы ограничить сканирование в пределах заданного пользователем диапазона частот или предотвратить попадание на SSB/CW участки диапазонов, вы можете использовать 50 пар специальных программируемых ячеек памяти.
• Список предпочтительного сканирования
  В рамках "обычных" ячеек памяти вы можете занести определенные ячейки в "Списке предпочтительного сканирования". Если сканирование инициируется при работе с одним из "предпочтительных" каналов, цикл сканирования будет включать только те каналы, которые указаны в "предпочтительном" списке.
• Более 1300 каналов памяти
  Невероятный объём памяти радиостанции VX-2 включает в себя 900 "обычных" ячеек памяти, 11 "Домашних" каналов, 50 пар ячеек памяти "границ диапазонов" в дополнение к 100 каналам, которые позволяют "пропускать" определенные частоты во время сканирования диапазона. Каждой ячейке памяти может быть дано название из шести символов для быстрой идентификации канала.
• Двухканальный режим "приоритета"
• VOX
  Для работы "без рук" с активацией передачи голосом требуется дополнительная гарнитура VC-25.
• Радиочастотный шумоподавитель
  Радиостанция реагирует только на сигналы, мощность которых превышает установленную пользователем
• Счётчик каналов выполняет поиск частоты сильного соседнего сигнала
• Автоматический репитернный разнос (ARS)
• Система автоматического определения зоны взаимной радиовидимости (ARTS™)
• Блокировка занятого канала (BCLO)
• Автовыключение (АРО)
• Отключение передачи по таймеру (ТОТ)
• Отображение текущего напряжения питания радиостанции
• Установка широкой/узкой девиации
• Передача звукового сигнала частотой 1750 Гц для доступа к европейским ретрансляторам
• Клонирование для быстрой передачи программируемых данных между двумя радиостанциями серии VX-2

Технические характеристики

Основное
Тип	радиолюбительская VHF/UHF радиостанция
Диапазон частот	по умолчанию TX: 144—146 МГц 430—440 МГц RX: 0,5—1,8 МГц (ДВ диапазон) 1,8—30 МГц (КВ диапазон) 30—76 МГц (50 МГц любительский диапазон) 76—108 МГц (УКВ / FM диапазон) 108—137 МГц (Авиационный диапазон) 137—174 МГц (144 МГц любительский диапазон) 170—222 МГц (VHF ТВ диапазон) 222—420 МГц (ACT1) 420—470 МГц (430 МГц любительский диапазон) 470—800 МГц (UHF ТВ диапазон) 800—999 МГц (ACT2; В версии для США частоты сотовой связи заблокированы)
Шаг частот	5 / 9 / 10 / 12,5 / 15 / 20 / 25 / 50 / 100 кГц
Стабильность частоты	±5 ppm (-10°C ... +60°C)
Режим	TX: ЧМ RX: АМ / ЧМ
Тип излучения	16K0F3E, 16K0F2D
Память каналов	1300
Ретрансляторный разнос	±600 кГц (144 МГц), ±1,6 / 5,0 / 7,6 МГц (430 МГц)
Сопротивление антенны / разъём	50 Ом / SMA
Разъём для подключения внешних гарнитур	4-контактный 3,5 мм
Диапазон рабочих температур	от -20°C до +60°C

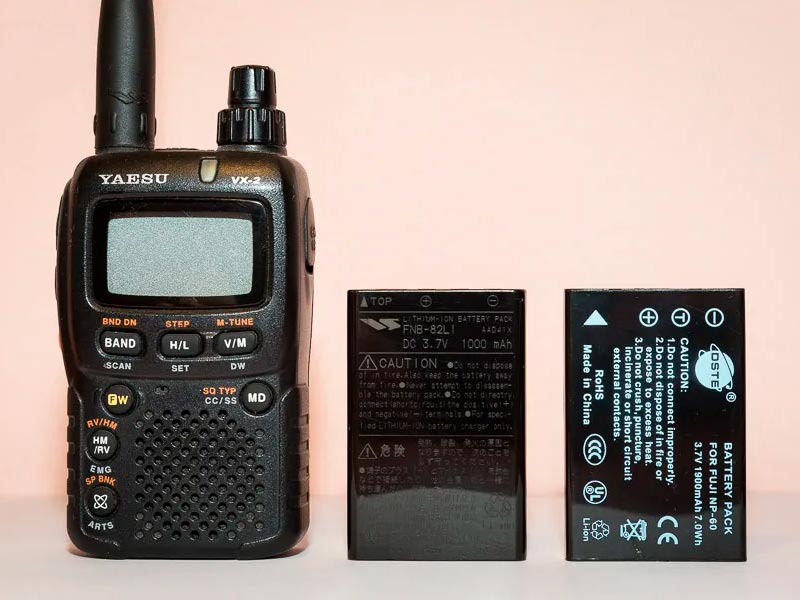

Электропитание	Аккумулятор: FNB-82LI (литий-ионная батарея 3,7 В, 1000 мА·ч), основанный на аккумуляторе от камеры Fuji NP60 Сетевой адаптер: 5,5—7 В
Ток потребления	200 мкА в выключенном состоянии 20 мА в режиме ожидания (Экономайзер включен) 58 мА в режиме ожидания (Экономайзер выключен) 150 мА при приёме 1,3 А (при передаче с мощностью 1,5 Вт на диапазоне 144 МГц и электропитании от акб. 3,7 В) 1,8 А (при передаче с мощностью 3 Вт на диапазоне 144 МГц и внешнем электропитании 6,0 В) 1,2 А (при передаче с мощностью 1 Вт на диапазоне 430 МГц и электропитании от акб. 3,7 В) 1,5 А (при передаче с мощностью 2 Вт на диапазоне 430 МГц и внешнем электропитании 6,0 В)
Время работы от аккумулятора	Стандартной батареи хватит примерно на два дня (при одночастотном приёме), если не выполнять сканирование. При сканировании время приёма сокращается до нескольких часов. При передаче мощностью 1,5 Вт время разговора с полностью заряженной батареей составляет всего около 20 минут.
Габаритные размеры	47×81×23 мм (без учёта кнопок и антенны)
Вес	132 г (с антенной и батареей)
Приёмник
Система приёмника	Супергетеродин с двойным преобразованием 1-я: 47,25 МГц (AM/NFM); 45,8 МГц (WFM) 2-я: 450 кГц (AM/NFM); 10,7 МГц (WFM) 3-я: 1,0 МГц (WFM)
Чувствительность	AM (10 дБ С/Ш) 0,5—30 МГц: лучше 3 мкВ 108—137 МГц: 1,5 мкВ NFM (12 дБ SINAD) 30—54 МГц: 0,35 мкВ 54—76 МГц: 1,0 мкВ 137—140 МГц: 0,2 мкВ 140—150 МГц: 0,16 мкВ 150—174 МГц: 0,2 мкВ 300—350 МГц: 0,5 мкВ 350—400 МГц: 0,2 мкВ 400—470 МГц: 0,18 мкВ 470—540 МГц: 1,5 мкВ 800—999 МГц: 1,5 мкВ WFM (12 дБ SINAD) 76—108 МГц: 1,5 мкВ 170—222 МГц: 1,0 мкВ 540—800 МГц: 3,0 мкВ
Избирательность по соседнему каналу	60 дБ
Избирательность по побочным каналам	70 дБ
Интермодуляционная избирательность	65/60 дБ
Выходная звуковая мощность / динамик	50 мВт (10% КНИ) при электропитании от акб. и 100 мВт (10% КНИ) при внешнем электропитании / 8 Ом
Передатчик
Выходная мощность	От внеш. источника ⎓6 В От аккумулятора 3,7 В High Low High Low 2 м: 3 Вт 300 мВт 1,5 Вт 100 мВт 70 см: 2 Вт 300 мВт 1 Вт 100 мВт
Тип модуляции	Переменное реактивное сопротивление
Максимальное отклонение ЧМ (девиация)	±5 кГц
Внеполосные излучения	60 дБц (HIGH) 50 дБц (LOW)
Тип и сопротивление микрофона	конденсаторный, 2 кОм

Принадлежности

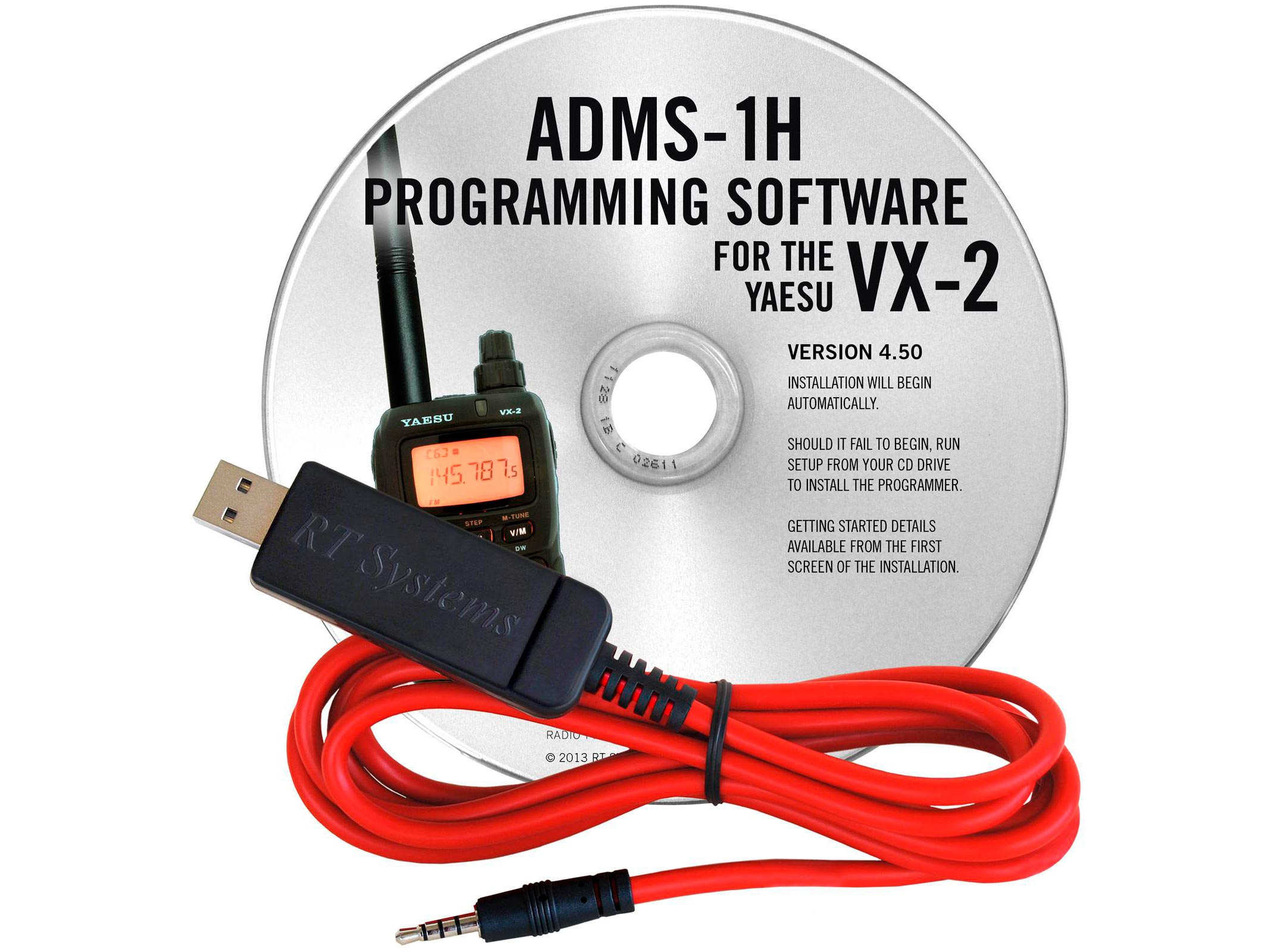

ADMS-1H	Windows 98 (or higher) PC programming kit. CD and PC USB cable	Набор из программного обеспечения на компакт-диске для для Microsoft Windows 98, ME, XP, 7, 8/8.1, 10 или Win 11 и кабеля USB-57A для USB-порта
CN-3	BNC-to-SMA adapter	Антенный переходник BNC/SMA

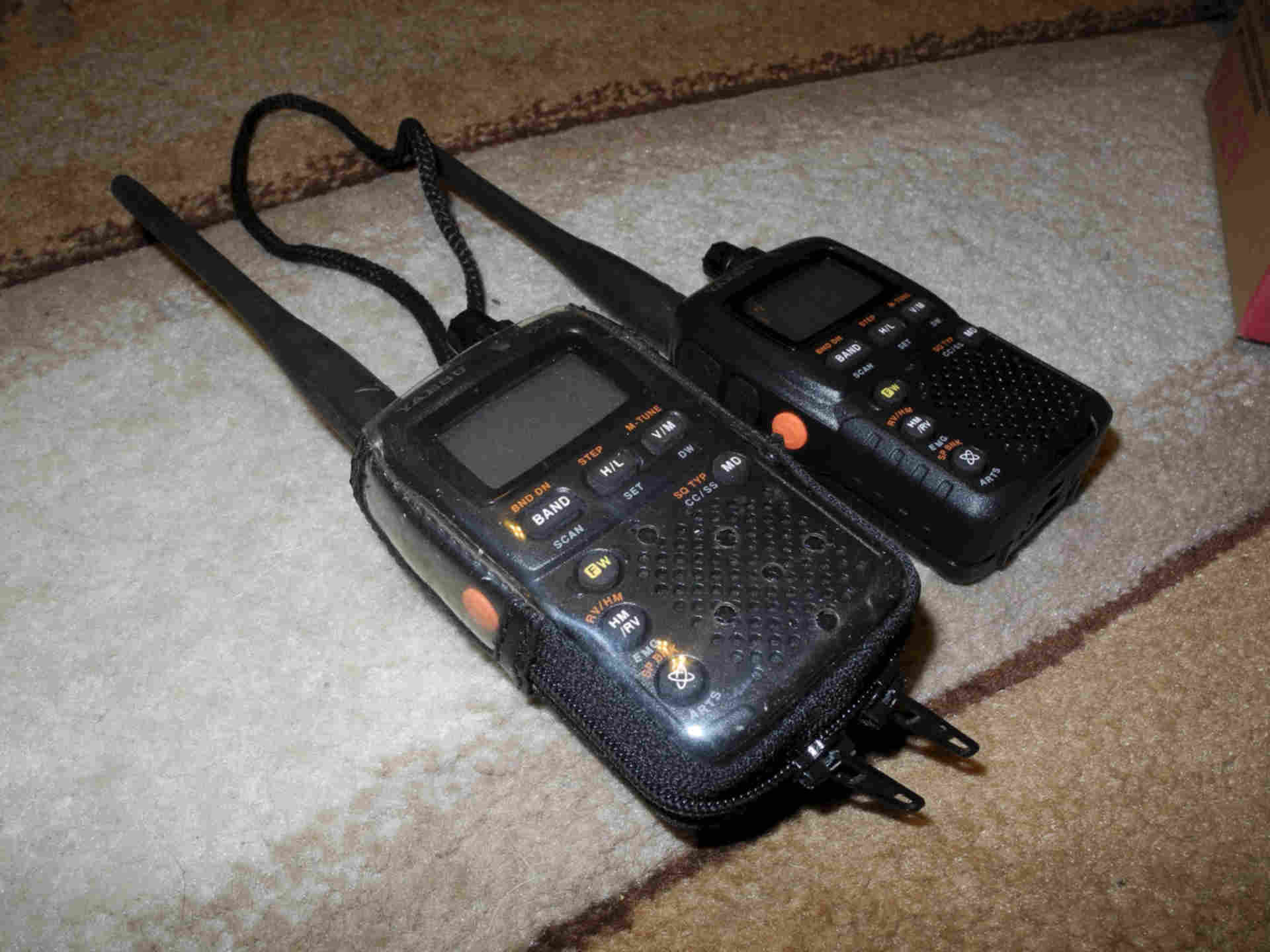

CSC-90	Vinyl soft carry case	Кожаный чехол
CT-27	Cloning cable	Кабель клонирования
CT-44	Mic/ear adapter/splitter	Гарнитурный адаптер
E-DC-21	Cigarette lighter DC power cable	Адаптер для питания от автомобильного прикуривателя с фильтром

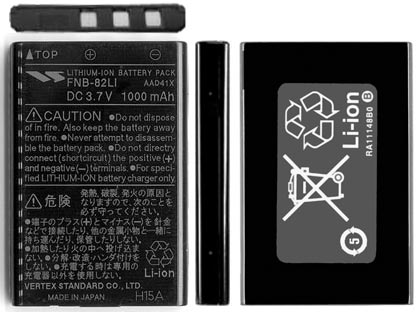

FNB-82Li	Li-Ion battery pack. 3.7 V	Аккумулятор Li-Ion (3,7 B × 1000 мА·ч)
MH-34B4B	Speaker-Microphone	Выносная тангента с микрофоном и динамиком. В дальнейшем заменена на SSM-17A
MH-37A4B	Compact lapel mic with earphone	Гарнитура скрытого ношения. В дальнейшем заменена на SSM-57A

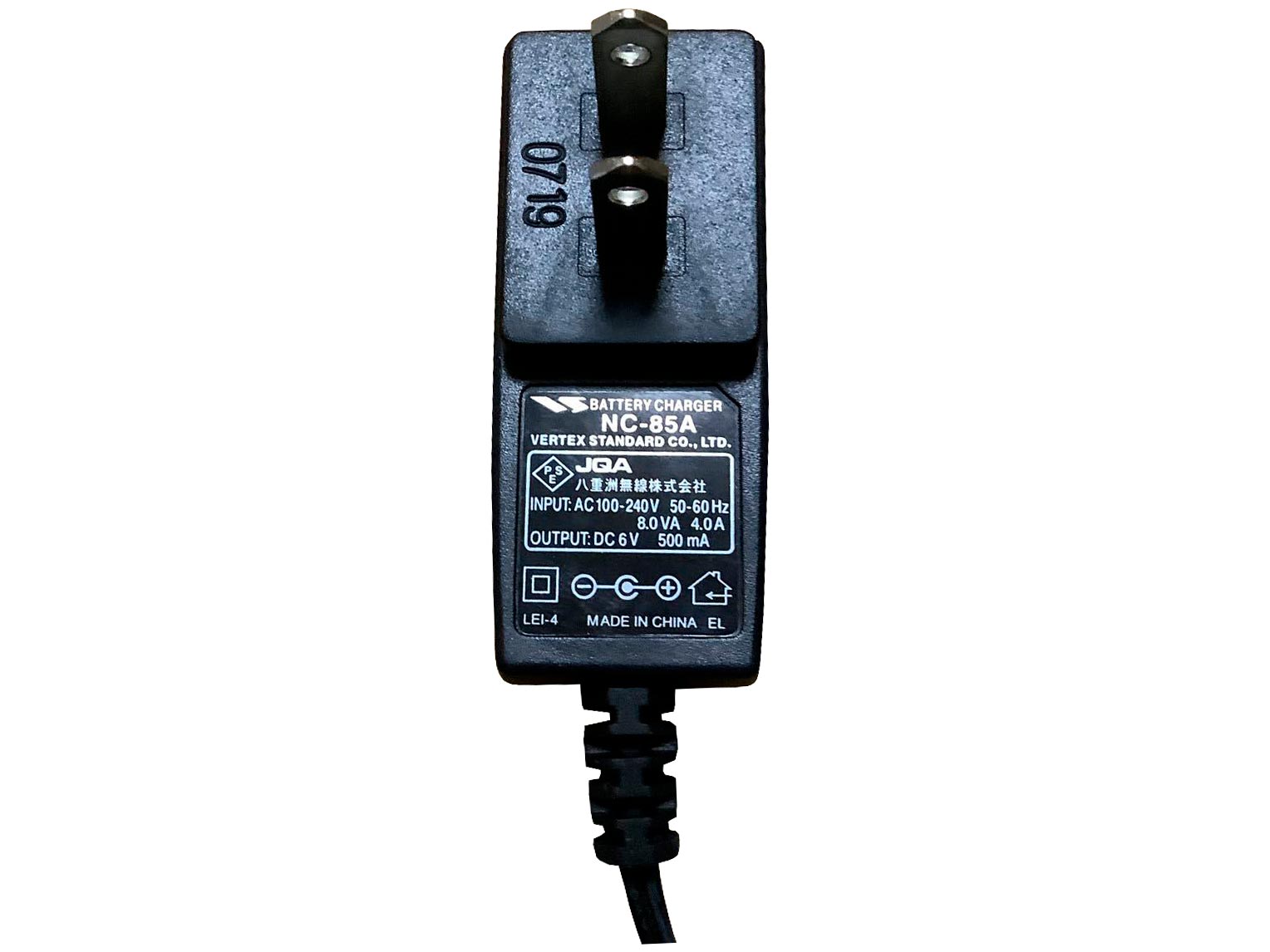

NC-85A	AC power supply/charger (100—240 VAC)	2,5-часовое ускоренное зарядное устройство ⎓6В 500мА (~100—240В, 50—60Гц, 4,0А с вилкой для Японии)
NC-85B	AC power supply/charger (120 VAC)	2,5-часовое ускоренное зарядное устройство (~120 В с вилкой для США)
NC-85C	AC power supply/charger (100—240 VAC)	2,5-часовое ускоренное зарядное устройство ⎓6В 500мА (~100—240В, 50—60Гц, 0,15А с вилкой для Европы)

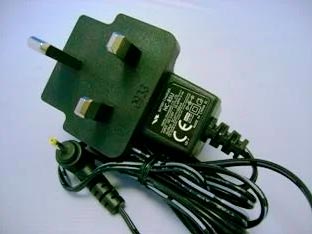

NC-85U	AC power supply/charger (220—240 VAC, UK)	2,5-часовое ускоренное зарядное устройство (~220 В с вилкой для Британии)
PA-46B	AC power supply/charger (117 VAC)	2,5-часовое ускоренное зарядное устройство (~117 В с вилкой для США). Заменил собой NC-85B
SAD-19B	AC power supply/charger (117 VAC)	2,5-часовое ускоренное зарядное устройство (~117 В с вилкой для США). Заменил собой PA-46B
SSM-17A	Speaker-Microphone	Выносная тангента с микрофоном и динамиком. Заменил собой MH-34B4B
SSM-57A	Compact lapel mic with earphone	Гарнитура скрытого ношения. Заменил собой MH-37A4B
VC-25	VOX headset	Гарнитура с голосовым управлением (VOX)
YHA-66	Rubber antenna	Обрезиненная антенна длиною 11 см

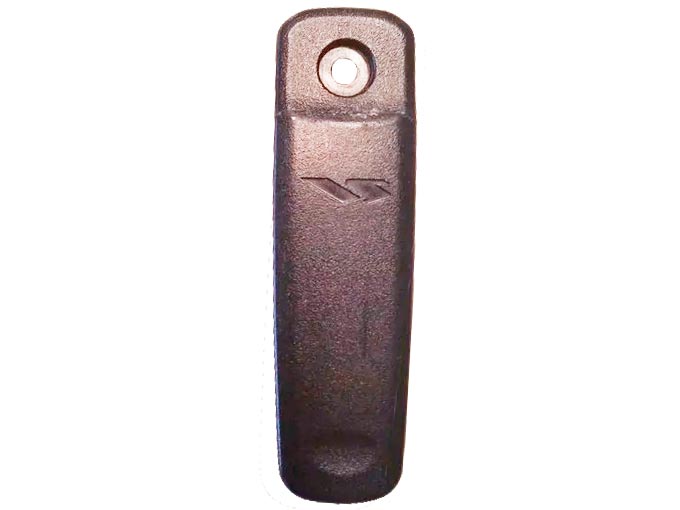

	Belt clip	Поясная защёлка
	Wrist strap	Ремешок на руку

Дополнения к руководству пользователя

Очистка одной ячейки памяти

ДОПОЛНЕНИЕ К РУКОВОДСТВУ VX-2.
Для очистки одной ячейки памяти, следует выполнить следующее:
1) Переключите радиостанцию в режим Памяти.
2) Нажмите и удерживайте кнопку более одной секунды.
3) После того, как номера каналов памяти замигают, выберите выберите ячейку памяти, которую необходимо очистить.
4) Для очистки выбранной ячейки памяти нажмите кнопку .

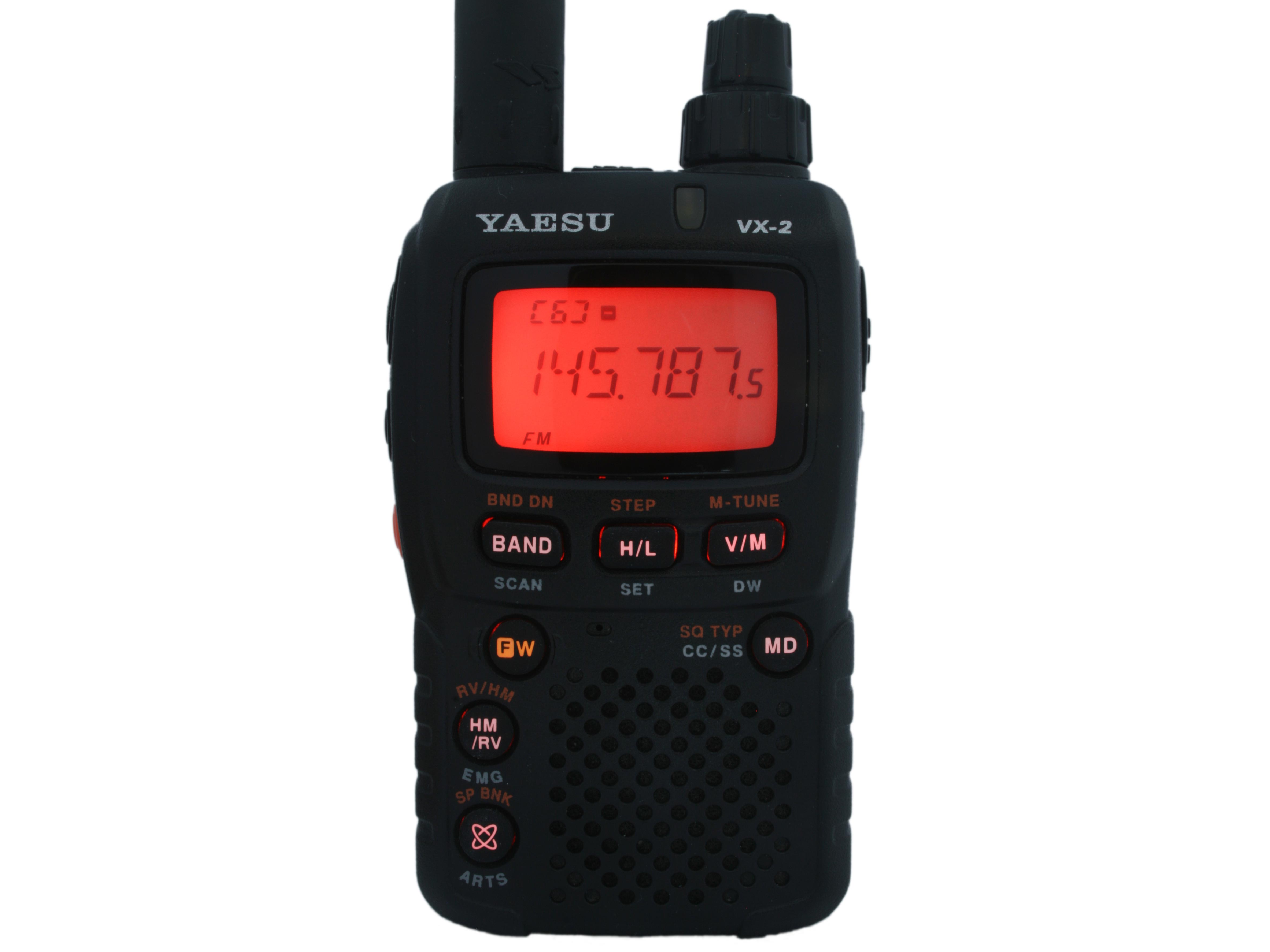

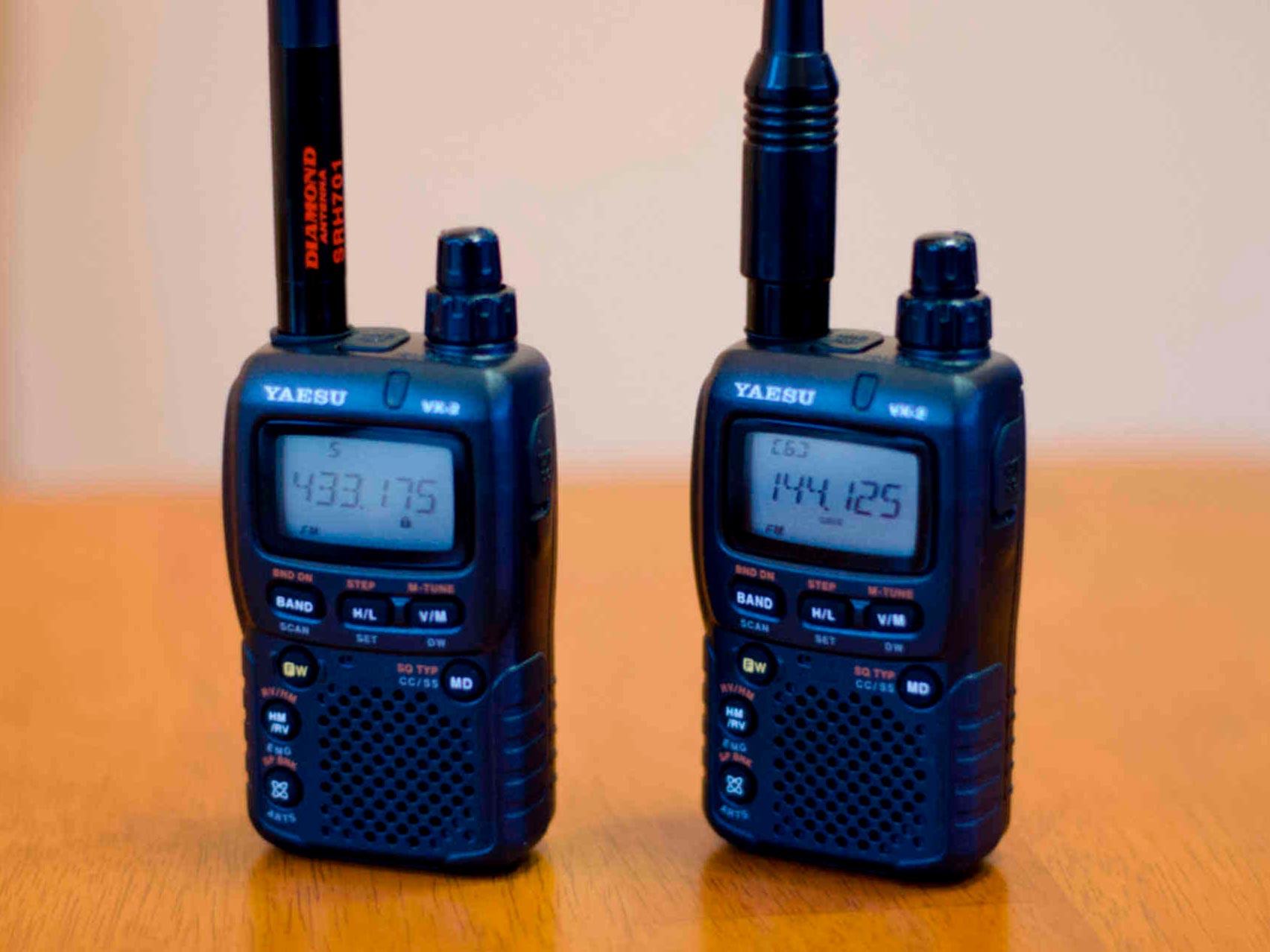

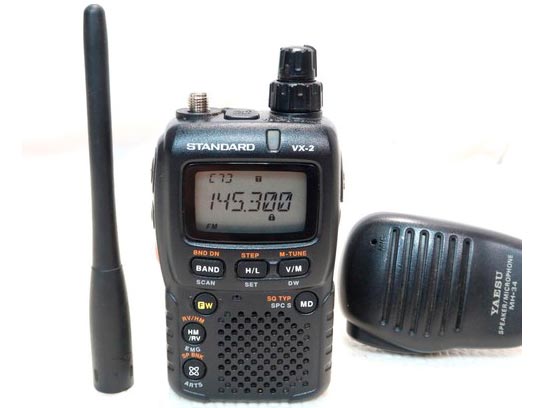

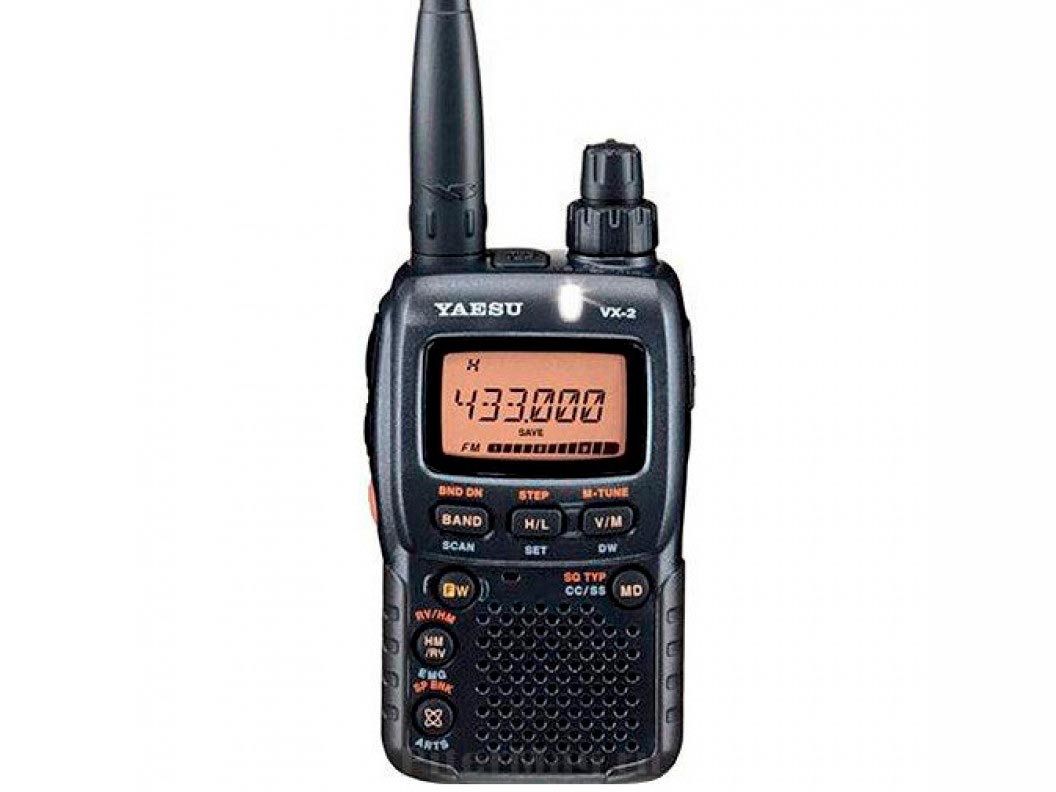

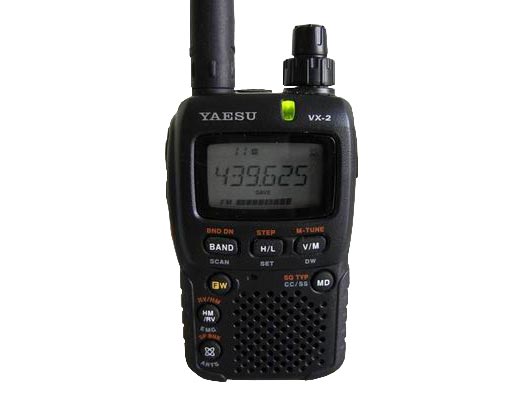

Фотогалерея

Программное обеспечение

Для программирования Yaesu VX-2 используется программное обеспечение "Yaesu ADMS-1H" от RT Systems для Microsoft Windows 8/8.1, 10 (32 или 64 Bit) или Win 11 и специальный кабель-переходник Yaesu USB-57A для USB-порта.

Также для программирования Yaesu VX-2 радиолюбителем Джимом Митчелом (Jim Mitchell KC8UNJ) было разработано собственное программное обеспечение "VX-2 Commander v1.1.1".

Документация

• Руководство пользователя Yaesu VX-2 (русский)
• Руководство пользователя Yaesu VX-2 (английский)
• Руководство пользователя Yaesu VX-2 (испанский)
• Руководство пользователя Yaesu VX-2 (итальянский)
• Руководство пользователя Yaesu VX-2 (немецкий)
• Руководство пользователя Yaesu VX-2 (французский)
• Руководство по обслуживанию Yaesu VX-2 (английский)
• Брошюра о Yaesu VX-2 (английский)
• Обзор Yaesu VX-2 Ivo Brugnera I6IBE (испанский)
