Описание YAESU FT-5200
Функциональные особенности YAESU FT-5200
Технические характеристики YAESU FT-5200
Принадлежности к YAESU FT-5200

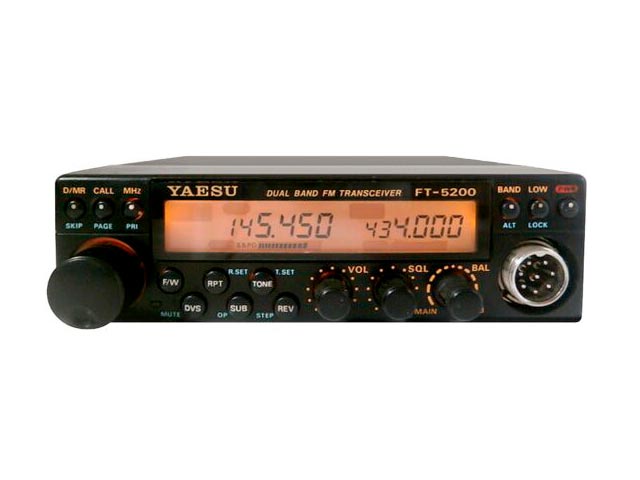

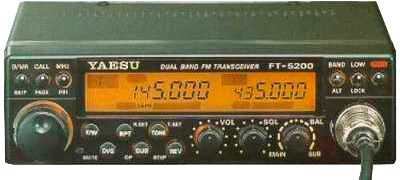

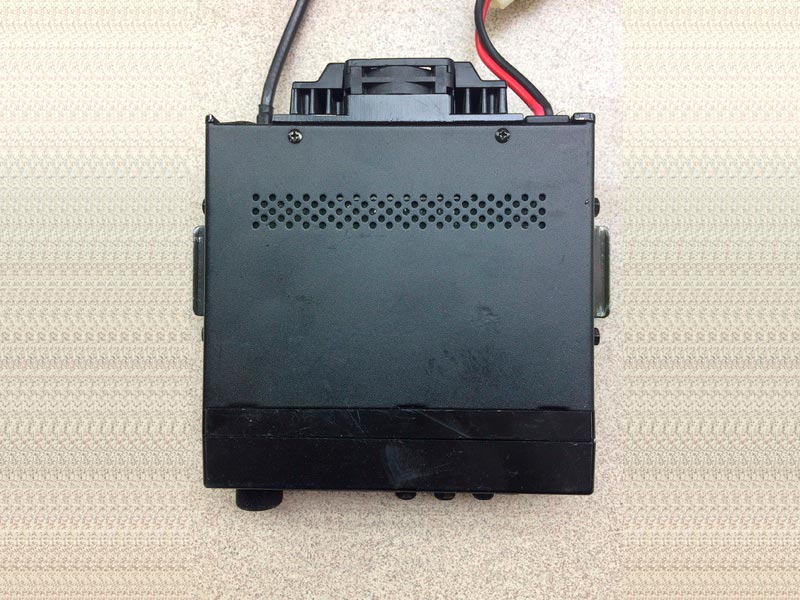

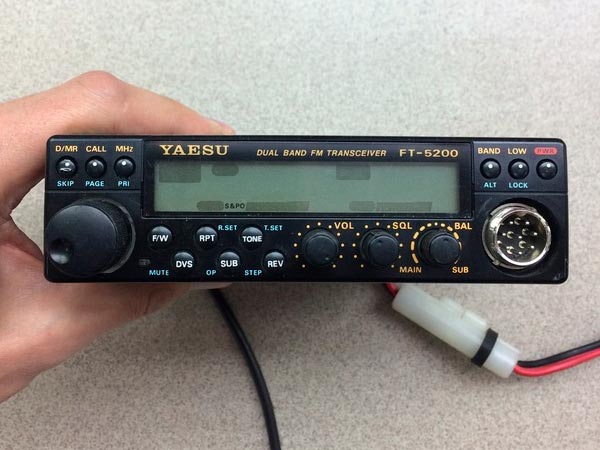

Фотогалерея YAESU FT-5200
Документация на YAESU FT-5200
Описание YAESU FT-5200
YAESU FT-5200 — автомобильная радиостанция с двумя приёмопередатчиками и полным дуплексом для работы на диапазонах 2 м и 70 см. Отличительная особенность FT-5200 — съёмная передняя панель. Передняя панель FT-5200 может быть легко снята без всякого инструмента и унесена с собой при выходе из автомобиля. Дополнительный комплект выносных кабелей позволяет закрепить корпус FT-5200 под сиденьем или в багажнике, а переднюю панель управления — практически в любом удобном для оператора месте.
Технология миниатюризации позволила внедрить современные схемные решения, актуальные на момент её разработки (1993 год). FT-5200 производилась с 1994 по 1999 гг.
Эффективная система охлаждения (автоматически включаемый вентилятор) позволяет работать с мощностью до 50 Вт на VHF и 35 Вт на UHF.
Восемьсот свободно настраиваемых каналов памяти (четыреста на диапазон) обладают множеством задаваемых параметров и функций сканирования, такие как: независимые частоты передачи и приёма, программируемый репитерный разнос, два поддиапазона сканирования на каждом диапазоне, выбираемые режимы возобновления сканирования и пропуска каналов памяти, мониторинг приоритетных каналов и вызывных каналов для каждого диапазона с мгновенным вызовом их в одно касание. А также выбираемый пользователем межканальных шаг, автоматически включаемый репитерный разнос при настройке на поддиапазоны ретранслятора. Доступны версии с тангентами с кнопкой передачи 1750 Гц (тангенты MH-26
D8 или MH-26
E8), VFO/памятью или выбором диапазона. Беспроводное устройство MW-1 дублирует элементы управления (включая громкость и шумоподавление) с добавлением клавиатуры DTMF и микрофона.
Вы можете выбрать 3-значный идентификационный код, и приёмник вашей радиостанции будет молчать до тех пор, пока ваш код не будет принят (с любой радиостанции, оснащенной DTMF).
Оператор FT-5200 может задать код DTMF для открытия шумоподавителя или для включения звонка вызова, как в телефонном режиме. В режиме пейджинга на дисплее FT-5200 отображается код вызывающего абонента, чтобы оператор знал, кто его вызывает. При желании, функция "пейджинга в одно касание" передает коды пейджинга при каждом нажатии кнопки PTT. В четырех блоках памяти по семь 3-значных кодов хранятся ваш номер, номер вызывающей станции и пять номеров других станций или групп для вызова/мониторинга (для автоматического поиска требуется тангента MH-26
F8 или MH-27
B8 DTMF или MH-15
D8 с собственной памятью DTMF для автоматического набора номера).
В FT-5200 встроен 38-тональный кодер CTCSS (система непрерывного тонального подавления). Функция декодирования CTCSS на обоих приёмниках доступна только при установленной плате FTS-22 декодера CTCSS. Декодер CTCSS FTS-22 также обладает функцией оповещения телефонного типа о "вызове с CTCSS".
Функциональные особенности YAESU FT-5200
- Два диапазона приёма и передачи
В FT-5200 встроено два независимых приёмопередатчика на диапазоны 144—146 МГц и 430—440 МГц.
- Прямой ввод частоты (с тангенты DTMF)
Для быстрого переключения на нужную частоту, не запрограмированную в каком-либо из каналов памяти, можно воспользоваться тангентой с клавиатурой DTMF, позволяющей с помощью кнопок с цифрами быстро набрать нужную частоту.
- Настраиваемый межканальный шаг
Для удобства перестроения частот в FT-5200 запрограмированно несколько общепринятых шага: 5, 10, 12.5, 15, 20, 25 и 50 кГц.
- Полный междиапазонный дуплекс и встроенный дуплексер
Приёмопередатчики обоих диапазонов FT-5200 полностью независимы и объединены через встроенный фильтр, что позволяет одновременно принимать сигнал на одном диапазоне и передавать на другом.
- 94 канала памяти
Программируемые оператором каналы памяти позволяют харнить как частоту приёма, так и частоту передачи (может отличаться от частоты приёма), тон CTCSS для передачи или приёма и передачи, мощность передатчика.
- Доступ к двум вызывным каналам в одно касание
Кнопка CALL
позволяет мгновенно переключаться на заранее запрограммированную вызывную частоту и возвращаться обратно к частоте VFO или каналу памяти.
- Регулировка баланса громкости между приёмниками
Один общий регулятор BALANCE позволяет настроить уровень громкости на обоих приёмниках, делая на одном звук громче, а на другом тише, или одинаковым на обоих.
- Возможность временно приглушить один из приёмников
С помощью функции MUTE один из приёмников может быть полностью приглушен для удобного приёма второго.
- Выходная мощность 50/35 Вт
Передатчики FT-5200 обоих диапазонов работают как с низкой, так и с максимальной выходной мощностью. На диапазоне VHF максимальная мощность составляет 50 Вт, на диапазоне UHF — 35 Вт.
- Подсвечиваемый ЖКИ
Во время работы в тёмное время суток вся информация, отображаемая на дисплее радиостанции, прекрасно видна благодаря встроенной подсветке.
- Подсвечиваемые органы управления
Во время работы в тёмное время суток радиостанцией очень удобно управлять, поскольку все её органы управления подсвечены.
- Подсвечиваемая комплектная тангента
Во время работы в тёмное время суток радиостанцией очень удобно управлять, поскольку все органы управления тангенты подсвечены.
- Отображение частот обоих приёмников
FT-5200 позволяет вам одновременно принимать две частоты/канала, в том числе и на одном диапазоне.
- Сканирование частот и каналов памяти
Радиостанция FT-5200 позволяет сканировать как частоты, так и каналы памяти для поиска интересных передач в радиоэфире.
- Автоматическое наблюдение за приоритетными каналами
Нажатие кнопок F/W
и PRI
позволяет мгновенно включить режим наблюдения за заранее запрограммированной частотой и возвращаться обратно к частоте VFO или каналу памяти.
- Возможность пропуска каналов при сканировании
Нажатие кнопок F/W
и SKIP
позволяет помечать для пропуска не нужные каналы памяти при их сканировании.
- Работа через репитеры
Автоматическое смещение частоты при ретранслировании может быть установлено на стандартное смещение при настройке на субчастоты ретранслятора.
- Работа в качестве междиапазонного репитера
FT-5200 может быть сконфигурирован как одно- или двухсторонний репитер с переходом с диапазона на диапазон.
- Передача и приём DTMF
При работе с телефонными шлюзами вы можете передавать цифры телефонного номера абонента до которого хотите дозвониться. Достаточно зажать кнопку передачи и вводить номер, нажимая на соответствующие цифры.
- Передача CTCSS
Встроенная CTCSS система выдает 38 субзвуковых частот, которые могут быть сохранены в канале памяти.
- Приём CTCSS (только с платой FTS-22)
Встроенная CTCSS система принимает 38 субзвуковых частот, которые также могут быть сохранены в канале памяти.
- Передача тона 1750 Гц (только в европейской версии)
Некоторые репитеры начинают ретрансляцию только лишь после приёма тонального сигнала с частотой 1750 Гц. Функция передачи тона 1750 Гц позволит работать радиостанции с такими репитерами.
- Пейджинг DTMF
Селективный DTMF вызов и конфиденциальный пейджинг позволяет вам спокойно ожидать вашего индивидуального или группового вызова. Запоминание десяти трёхзначных номеров наиболее часто вызываемых вами станций или групп. Дополнительный буфер запоминает последний принятый трёхзначный номер. Во время приема сообщения вы услышите сигнал вызова.
- Пейджинг CTCSS (только с платой FTS-22)
Селективный CTCSS вызов позволяет вам спокойно ожидать вашего индивидуального или группового вызова. При вызове радиостанции, на её дисплее будет отображаться мигающий значок колокольчика.
- Автоматическая система включения активного охлаждения
Благодаря встроенному датчику температуры, при нагреве при работе большой мощностью автоматически включается встроенный вентилятор и охлаждает перегревшиеся компоненты радиостанции, предотвращая выход их из строя.
- Антенный разъём N-типа или M-типа (SO-239)
Стандартный разъём позволяет легко подключать к радиостанции фидер внешней антенны.
- Работа в пакетном режиме
Работа в пакетном режиме позволяет использовать радиостанцию для обмена по эфиру цифровыми данными. Станция прекрасно работает с APRS, Packet Radio, SSTV, RTTY, BPSK.
- Отключаемое звуковое сопровождение нажатий кнопок
Отключаемое звуковое сопровождение нажатий кнопок позволяет управлять радиостанцией тихо, если этого требует окружающая обстановка.
- Блокировка кнопок управления
Блокировка кнопок управления не позволит случайно переключить на радиостанции какой-либо режим или функцию.
- Разнообразие подключаемого внешнего оборудования
Как дополнительное оборудование к FT-5200 можно подключать различные внешние динамики, гарнитуры и тангенты, беспроводной пульт управления, внешнюю кнопку передачи и т.д.
Технические характеристики YAESU FT-5200
| Параметр | Значение |
|---|
| Общие данные |
|---|
| Тип | УКВ-трансивер |
| Диапазон частот | | Версия | A1 | B1 | C1 | D |
|---|
| Диапазон частот | 144—148 МГц | 144—146 МГц | 144—146 МГц | 144—146 МГц |
|---|
| 430—450 МГц | 430—440 МГц | 430—440 МГц | 432—438 МГц |
| Репитерный разнос | ±600 кГц | ±600 кГц | ±600 кГц | ±600 кГц |
|---|
| ±5 МГц | ±7,6 МГц | ±1,6 МГц | ±1,6 МГц |
|
| Виды работы | F3 (ЧМ) |
| Межканальный шаг | 5, 10, 12.5, 15, 20, 25 кГц |
| Стабильность частот | <±5ppm от 0°C до +50°C (от 32°F до 122°F) |
| Антенный вход | SO-239, 50 Ом |
| Напряжение питания | ⎓13,8 В ±15% постоянного тока с общим минусом |
| Габаритные размеры (Ширина × Высота × Глубина) | 140 × 40 × 155 мм |
| Вес | 1000 г |
| Передатчик |
|---|
| Выходная мощность | | Диапазон | Мощность |
|---|
| Высокая | Низкая |
|---|
| VHF | 50 Вт | 5 Вт |
| UHF | 35 Вт | 5 Вт |
|
| Тип модуляции | Переменное реактивное сопротивление |
| Максимальная девиация | ±5 кГц |
| Паразитное излучение | лучше, чем −60дБ |
| Сопротивление микрофона | 600 Ом … 10 кОм (стандартно 2 кОм) |
| Потребляемый ток при передаче | | Диапазон | Мощность |
|---|
| Высокая | Низкая |
|---|
| VHF | 11.5 А | 4 А |
| UHF | 9 А | 3.5 А |
|
| Приёмник |
|---|
| Тип | Супергетеродин с двойным преобразованием |
| ПЧ | 455 кГц, 17.7 МГц (VHF); 455 кГц, 22.5 МГц (UHF) |
| Чувствительность (для 12 дБ SINAD) | < 0,158 мкВ (VHF, UHF) |
| Избирательность (−6/−60 дБ) | 12/24 кГц |
| Чувствительность шумоподавителя | порядка 0.1 мкВ |
| Максимальная звуковая мощность | 3 Вт при нагрузке 4 Ом с 5% искажениями |
| Сопротивление звукового выхода | 4 … 16 Ом (8 Ом у внешнего динамика) |
| Потребляемый ток при приёме | 600 мА |
Принадлежности к YAESU FT-5200
| Модель | Заказной номер | Описание по-английски | Описание по-русски |
|---|
| AD-3 | A02200001 | VHF/UHF Duplexer for 2-Ant Operation | ОВЧ/УВЧ дуплексер для работы на 2 антенны |
| T9015605 | DC Power Supply Cable (2.8 meters) | Кабель питания постоянным током (2,8 м) |
| DVS-3 | | Digital voice system unit | Блок цифровой голосовой системы для FT-5200 |
| FP-700 | A625501-X | Linear regulated power supply | Линейный регулируемый источник питания ⎓12 В × 20 А со встроенным динамиком 3 Вт |
| FRC-4 | A02960002 | Paging/Selcall Unit | Плата пэйджинга / избирательного вызова |
| FTS-22 | A02970002 | Dual-Band Tone Squelch Unit | Плата декодера CTCSS для двух приёмников |
| MF-1A3B | D1000044 | Boom Microphone w/Flexible Arm | Микрофон на гибкой штанге с держателем |
| MH-15D8 | D1000061 | Hand Microphone w/DTMF Memory Keypad | Тангента с клавиатурой DTMF |
| MH-26D8 | A04230001 | Hand Microphone w/1750 Hz Burst Button | Тангента с кнопкой передачи тона 1750 Гц |
| MH-26E8 | A04240001 | Hand Specker/Mic w/1750 Hz Burst Button | Тангента с кнопкой передачи тона 1750 Гц |
| MH-26F8 | A04250001 | Hand Microphone w/DTMF Keypad | Тангента с клавиатурой DTMF |
| MH-27A8J | A04270001 | Hand Microphone w/DTMF Keypad | Тангента с клавиатурой DTMF |
| MH-27B8 | | Hand Microphone w/DTMF Keypad | Тангента с клавиатурой DTMF |
| MMB-37 | D6000056 | Quick-Release Mobile Mounting Bracket | Скоба для быстрого крепления в автомобиле |
| MW-1 | A02980002 | Remote Wireless Controller/DTMF Microphone | Беспроводной контроллер управления с клавиатурой DTMF и микрофоном |
| SB-10 | D3000396 | PTT Switch Unit for MH-1A3B or YH-1 | Кнопка PTT для MH-1A3B или YH-1 |
| SP-7 | A03590001 | External Loudspeaker | Внешний динамик |
| YH-1 | D3000262 | Headset | Гарнитура с оголовьем и микрофоном на штанге |
| YSK-1 | A03690001 | Remote mounting kit with bracket, 3m cable, speaker cable | Скоба для удалённой установки с кабелем 3 м |
| YSK-1L | A03690002 | Remote mounting kit with bracket, 6m cable, speaker cable | Скоба для удалённой установки с кабелем 6 м |
Yaesu DVS-3
Yaesu FP-700
Yaesu FTS-22
Yaesu MF-1 A3B
Yaesu MH-15 A8
Yaesu MH-15 A8
Yaesu MH-26 D8
Yaesu MH-27 B8
Yaesu MW-1
Yaesu SB-10
Yaesu SB-10
Yaesu SP-7
Yaesu YH-1
Кабель-удлинитель тангенты
Фотогалерея YAESU FT-5200
Документация на YAESU FT-5200
