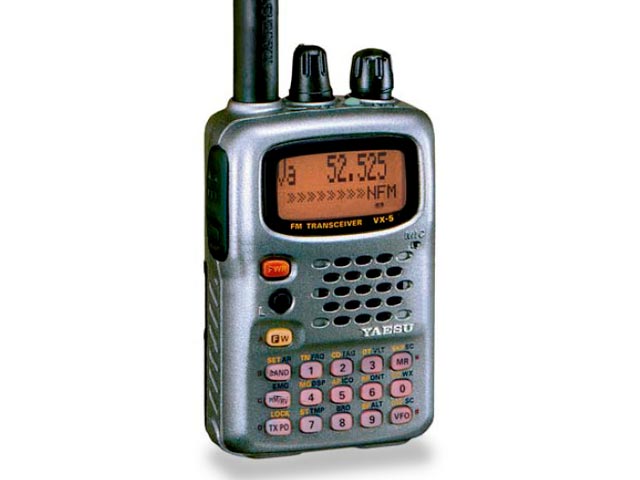

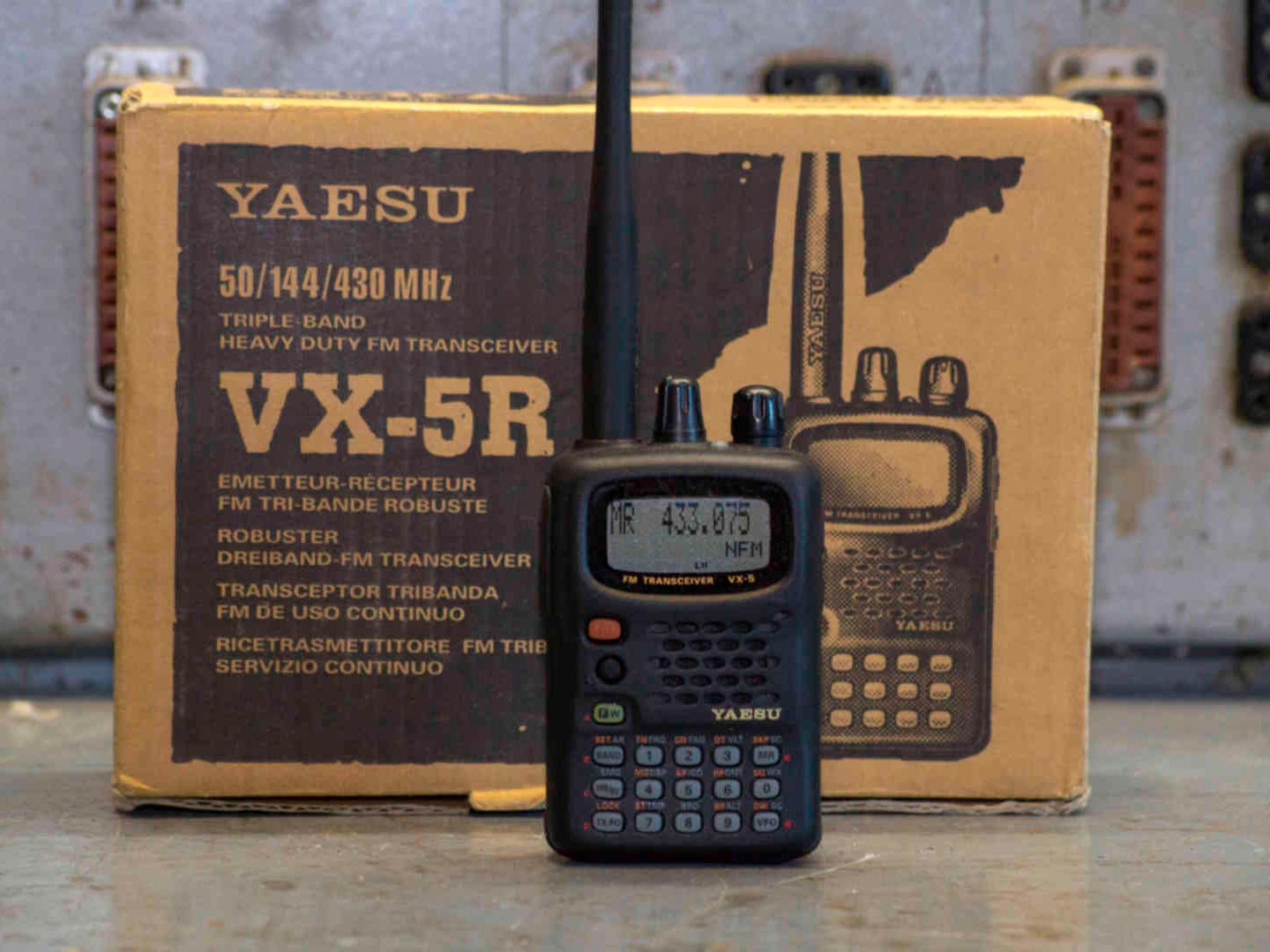

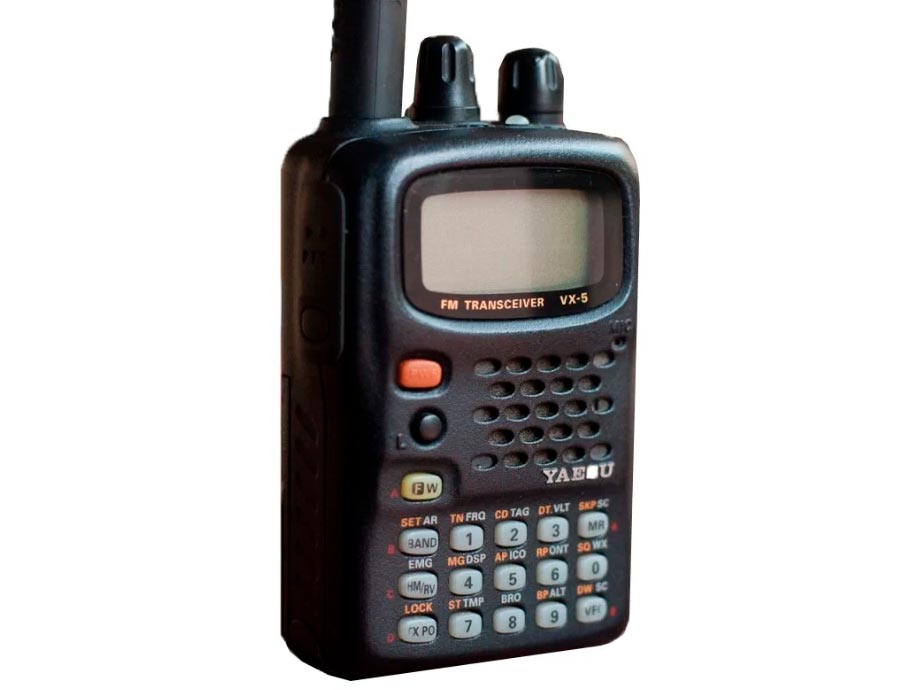

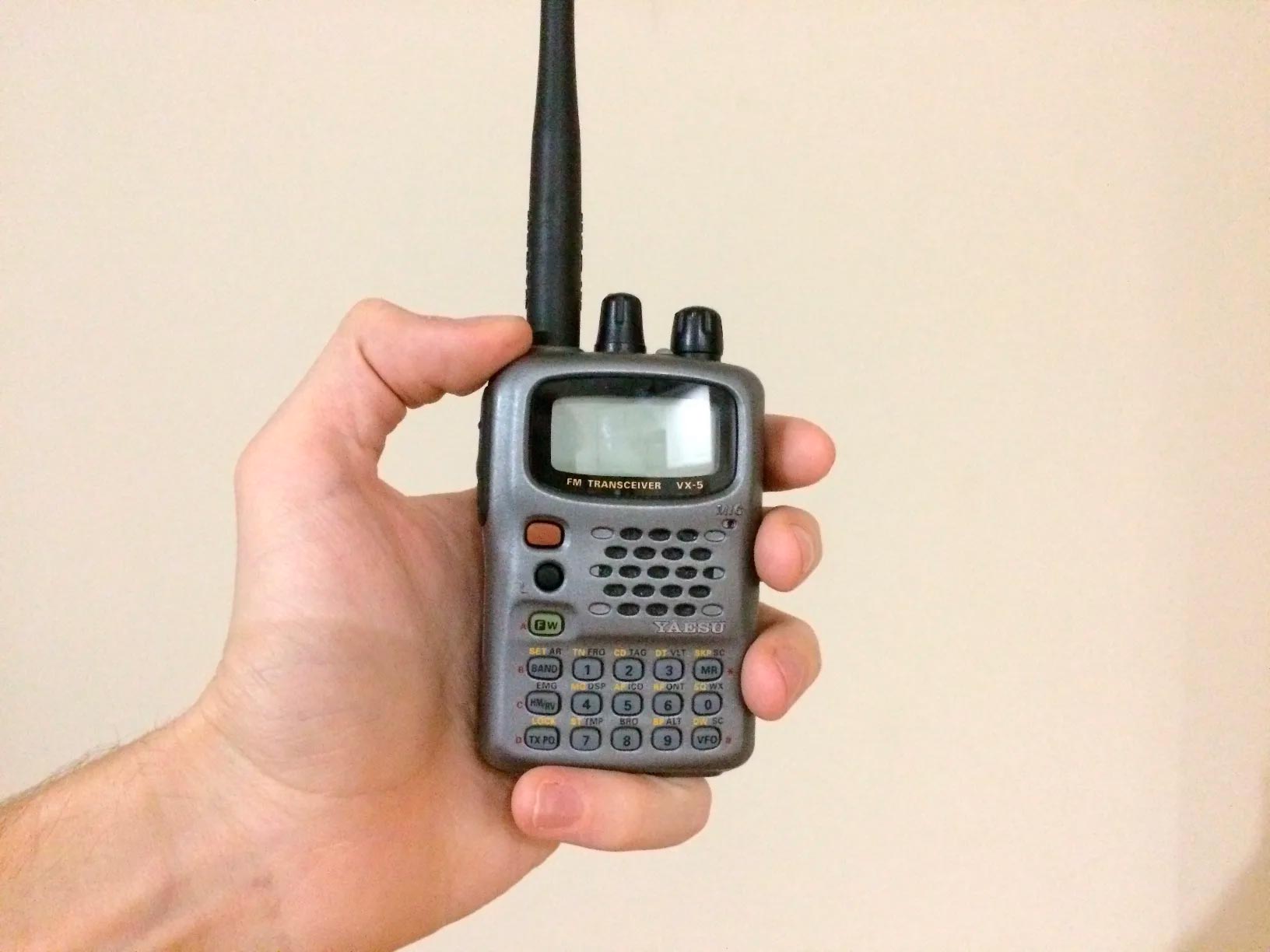

Yaesu VX-5
Описание
Yaesu VX-5 — 3-диапазонная портативная радиостанция, совмещённая с широкодиапазонным радиоприёмником, обеспечивающая ведение редиосвязи в ОВЧ и СВЧ диапазонах, а также широкие возможности прослушивания радиопередач в весьма широком диапазоне частот и в самых разнообразных условиях.
Кроме диапазонов 50—54 МГц, 136—174 МГц и 420—470 МГц, в которых возможны как приём, так и передача с ЧМ (NFM), радиостанция обеспечивает приём радиопередач с АМ в средневолновом и коротковолновом вещательных диапазонах, а также в авиацинном ОВЧ-диапазоне, с ЧМ (NFM) в диапазоне частот от 48 до 1000 МГц (с широколосной ЧМ (WFM) в дипазонах частот вещательных радиостанций и телевизионных станций).
Передатчик радиостанции Yaesu VX-5 выдаёт мощность 5 Ватт в диапазонах 50—54 МГц и 136—174 МГц и 4,5 Ватта в диапазоне 420—470 МГц при питании от аккумуляторной батареи FNB-58Li. При подключении внешнего источника питания постоянного напряжения 13,8В во всех диапазонах обеспечивается выходная вощность 5 Ватт.
Yaesu VX-5 имеет встроенные системы избирательного вызова, дополненные системой контроля нахождения в зоне приёма (ARTS) другой станцией с такой же системой.
Модель VX-5R имеет достаточно объёмную память каналов, включающей в себя:
- 220 рабочих каналов, которые можно сгруппировать в 5 банков.
- 3 домашних канала (по 1 в каждом из р/л диапазонов).
- 31 автосохраняемый канал при поиске.
- 10 пар граничных частот диапазонов сканирования.
- 5 банков для группирования каналов.
В каждую из 5 групп каналов может быть записано до 24 каналов памяти. Каждому каналу памяти может быть присвоено имя длиной до 8 символов. Функция сканирования частот приёма имеет несколько режимов: сканирование непрерывного диапазона, заданного диапазона из памяти, каналов из памяти, с пропуском и приоритетом. Программирование настроек и памяти можно произвести непосредственно на радиостанции, но гораздо эффективнее это можно сделать с помощью персонального компьютера.

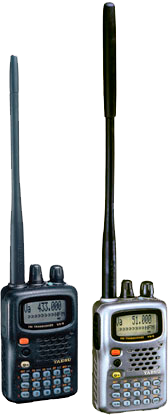

Yaesu VX-5 выпускалась с 1998 года в двух цветах корпуса: чёрном и серебристом.
Функциональные особенности
- Более 1300 каналов памяти
- Спектраскоп
- Поддержка системы связи через интернет — Vertex Standard WIRES™
- Пылезащищенная, влагозащищенная
- Возможность питания от внешнего источника
- Графический ЖК-дисплей
- Комплексный режим сохранения батареи
- Индикатор напряжения питания
- Индикатор температуры внутри станции
- Индикатор атмосферного давления
- Индикатор высоты над уровнем моря
- Автоматическое определение зоны взаимной радиовидимости (ARTS)
- Встроенные CTCSS и DCS кодер/декодер
- Встроенный DTMF кодер/декодер
- Различные режимы автопоиска
- Автоматическое определение репитерного сдвига (ARS)
- Запрет работы на занятом канале (BCLO)
- Автовыключение (АРО)
- Таймерное отключение передачи (ТОТ)
- Возможность клонирования
- Возможность программирования мелодии сигнала вызова
- Стереофонический приём программ FM-вещания
- Таймер автоматического отключения питания при бездействии (APO)
- Счётчики времени работы на приём, на передачу
- Меню на двух языках (английский, японский)
Технические характеристики
| Основное |
|---|
| Тип | радиолюбительская VHF/UHF радиостанция |
| Диапазон частот | TX:
50—54 / 144—146 / 430—440 МГц (Европа)
50—52 / 144—148 / 430—450 МГц (США)
RX:
0,5—1,8 МГц (BC Band)
1,8—16 МГц (SW Band)
48—59 МГц (р/л 50 МГц)
59—108 МГц (FM радиовещание)
108—137 МГц (Авиа диапазон)
137—174 МГц (р/л 144 МГц)
174—222 МГц (VHF ТВ)
222—420 МГц (ACT1)
420—470 МГц (р/л 430 МГц)
470—729 МГц (UHF ТВ)
800—999 МГц (GEN2; частоты сотового диапазона заблокированы в версии для США) |
| Шаг настройки | 5, 9, 10, 12.5, 15, 20, 25, 50, 100 кГц |
| Репитерный разнос | ±600 кГц (144 МГц)
±1.6, 5.0, 7.6 МГц (430 МГц) |
| Стабильность частоты | ±5 ppm (−10°C ... +60°C) |
| Режим | TX: FM/NFM
RX: AM/FM/NFM/WFM |
| Тип излучения | F2D (16K0F2D), F3E (16K0F3E) |
| Сопротивление антенны / разъём | 50 Ом / SMA |
| Разъём для подключения внешних гарнитур | 4-контактный 3,5 мм |
| Диапазон рабочих температур | −20°C ... +60°C |
| Напряжение питания | Обычное: 7,2 В
Рабочее: 10—16 В |
| Ток потребления | 150 мА (Приём АМ, ЧМ)
55 мА (В ожидании, Экономайзер выключен)
25 мА (В ожидании, Экономайзер включен с соотношением 1:2)
50 мА (Приём широковещательных диапазонов)
700 мкА (В выключенном состоянии)
1.6 А (Tx 5 Вт, 50 МГц)
1.7 А (Tx 5 Вт, 144 МГц)
1.9 А (Tx 4,5 Вт, 430 МГц) |
| Время работы | | Диапазон частот | Время работы (примерно) |
|---|
| FNB-58Li | FBA-23 |
|---|
| 50 МГц1 | 6,5 ч | 7,5 ч |
| 144 МГц1 | 6 ч | 7 ч |
| 430 МГц1 | 5,5 ч | 6 ч |
| Прочие диапазоны2 | 15 ч | 9 ч |
1 — передача 6 сек., приём 6 сек, молчание при закрытом шумоподавителе 48 сек.
2 — продолжительный приём сигнала. |
| Габаритные размеры | 58×88×27 мм |
| Вес | 255 г (с FNB-58LI и антенной) |
| Приёмник |
|---|
| Система приёмника | AM, NFM: Супергетеродин с двойным преобразованием
WFM: Супергетеродин с тройным преобразованием |
| Промежуточные частоты | | 1-я | 2-я | 3-я |
|---|
| AM и FM радиовещание | 130 кГц | | |
| AM, NFM | 47,25 МГц | 450 кГц | |
| WFM | 45,8 МГц | 10,7 МГц | 1 МГц |
|
| Чувствительность | AM (10 дБ С/Ш)
- 0.5—1.8 МГц (радиовещание): 3 мкВ
- 0.5—30 МГц: 3 мкВ
- 108—137 МГц: 1.5 мкВ
FM (12 дБ SINAD)
- 30—54 МГц: 0.35 мкВ
- 54—76 МГц: 1 мкВ
- 137—140 МГц: 0.2 мкВ
- 140—150 МГц: 0.16 мкВ
- 150—174 МГц: 0.2 мкВ
- 300—350 МГц: 0.5 мкВ
- 350—400 МГц: 0.2 мкВ
- 400—470 МГц: 0.18 мкВ
- 470—540 МГц: 1.5 мкВ
- 800—999 МГц: 1.5 мкВ
WFM (12 дБ SINAD)>
- 76—108 МГц: 3 мкВ
- 174—222 МГц: 1 мкВ
- 540—800 МГц: 3 мкВ
|
| Избирательность по соседнему каналу | дБ |
| Избирательность по побочным каналам | дБ |
| Интермодуляционная избирательность | NFM, AM: 12 кГц / 35 кГц (−6 дБ / −60 дБ)
WFM: 200 кГц / 300 кГц (−6 дБ / −20 дБ) |
| Выходная мощность ЗЧ | 50 мВт на 8 Ом нагрузку с 10% нелинейными искажениями (при питании 3,7 В)
100 мВт на 8 Ом нагрузку с 10% нелинейными искажениями (при питании 6 В) |
| Передатчик |
|---|
| Выходная мощность | | от 3 В (FBA-23) | от 7,2 В (FNB-58LI) | от внеш. источника ⎓13,8 В |
|---|
| HI | L3 | L2 | L1 | HI | L3 | L2 | L1 | HI | L3 | L2 | L1 |
|---|
| 50 МГц | 300 мВт | 300 мВт | 300 мВт | 300 мВт | 5 Вт | 2,5 Вт | 1 Вт | 300 мВт | 5 Вт | 2,5 Вт | 1 Вт | 300 мВт |
| 144 МГц | 300 мВт | 300 мВт | 300 мВт | 300 мВт | 5 Вт | 2,5 Вт | 1 Вт | 300 мВт | 5 Вт | 2,5 Вт | 1 Вт | 300 мВт |
| 430 МГц | 300 мВт | 300 мВт | 300 мВт | 300 мВт | 4,5 Вт | 2,5 Вт | 1 Вт | 300 мВт | 5 Вт | 2,5 Вт | 1 Вт | 300 мВт |
|
| Тип модуляции | Переменное реактивное сопротивление, F2D, F3E |
| Максимальное отклонение ЧМ (девиация) | ±5 кГц (F2D, F3E) |
| Внеполосные излучения | −60 дБц (при высокой мощности)
−50 дБц (при низкой мощности) |
| Тип и сопротивление микрофона | конденсаторный, 2 кОм |
Принадлежности
| CD-15 | Rapid charger (requires NC-72B/C/U) | Быстрое зарядное устройство (необходим NC-72B/C/U) |
| CN-3 | RF adapter to connect a BNC type antenna to the SMA antenna jack | Переходник BNC / SMA |
| CN-4 | RF adapter to connect a UHF type antenna to the SMA antenna jack | Переходник UHF / SMA |
| CSC-73 | Vinyl carry soft case | Чехол |
| CT-27 | Radio to radio cloning cable | Кабель для клонирования радиостанций |
| CT-44 | Two pin microphone adapter for use with older Yaesu mics. It can also facilitate the connection of a TNC. | Переходник для подключения к контроллеру TNC для пакетной связи |
| CT-91 | Adapter for use with older Yaesu mics. It can also facilitate the connection of a TNC. | Переходник для подключения к контроллеру TNC для пакетной связи |
| E-DC-5B | DC cigarette lighter cable with plug | Адаптер постоянного тока с разъёмом для прикуривателя |
| E-DC-6 | DC cable; plug and wire inly | Кабель питания; только разъём и провод |
| FBA-23 | Cell battery case (2 × AA) | Батарейный отсек для 2-х щелочных элементов 1,5 В типа "АА" |
| FNB-58Li | Lithium Ion Battery Pack 7.2V 1100 mAh | Литиево-ионная батарея 7,2 В, 1100 мА×ч |
| MH-34B4B | Speaker/Microphone. Replaced by the SSM-17A | Манипулятор. Заменено на SSM-17A |
| MH-37A4B | Earpiece/Microphone. Replaced by the SSM-57A | Гарнитура скрытого ношения. Заменено на SSM-57A |
| NC-72A | 5-Hour Battery charger 100—120 VAC with japanese plug | 5-часовое зарядное устройство для Японии |
| NC-72B | 5-Hour Battery charger 100—120 VAC with american plug | 5-часовое зарядное устройство для США |
| NC-72C | 5-Hour Battery charger 230—240 VAC with european plug | 5-часовое зарядное устройство для Европы |
| NC-72U | 5-Hour Battery charger 230 VAC with UK plug | 5-часовое зарядное устройство для Великобритании |
| SSM-17A | Speaker Mic | Манипулятор |
| SSM-57A | Compact lapel mic with earphone | Гарнитура скрытого ношения |
| SU-1 | Barometric pressure sensor unit | Датчик атмосферного давления |
| VC-25 | VOX/PTT headset with adjustable gain | Гарнитура с функцией VOX |
| YHA-64 | Flexible rubber antenna | Гибкая обрезиненная антенна |

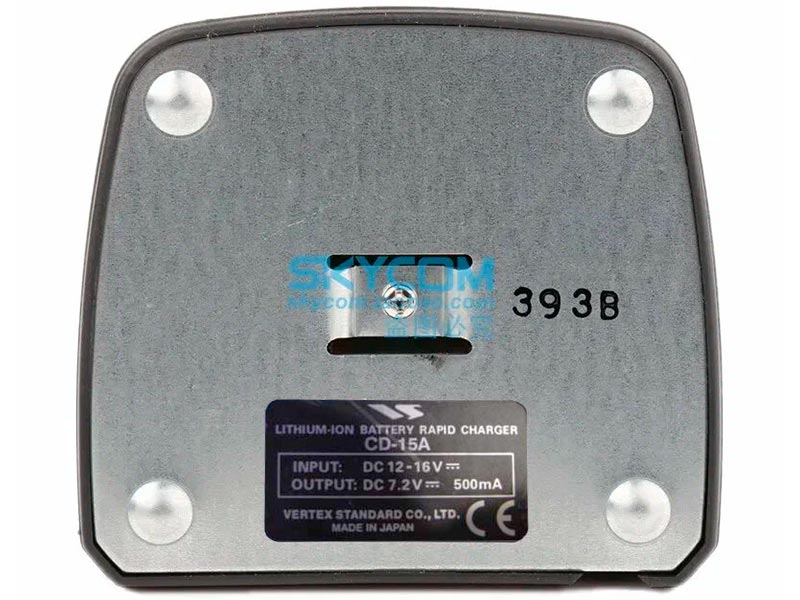

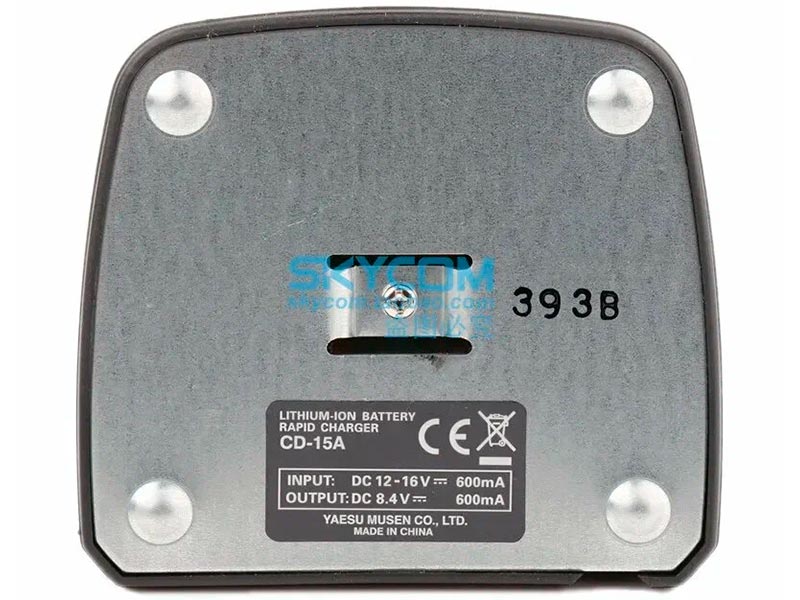

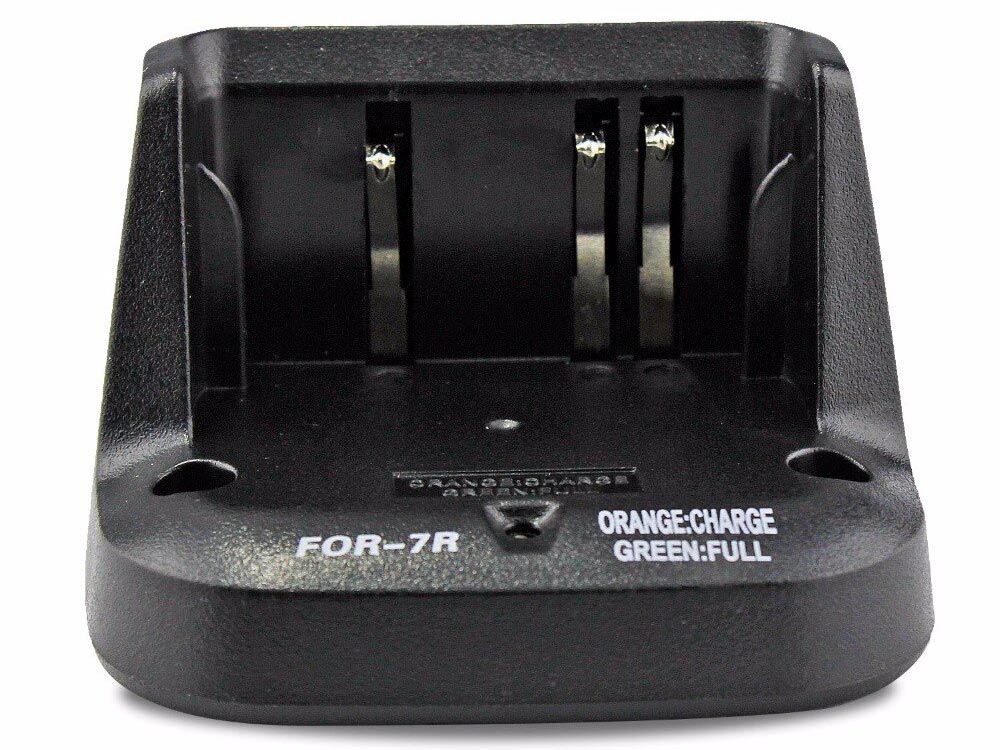

YAESU CD-15A
YAESU CD-15A
YAESU CD-15A
YAESU CN-3

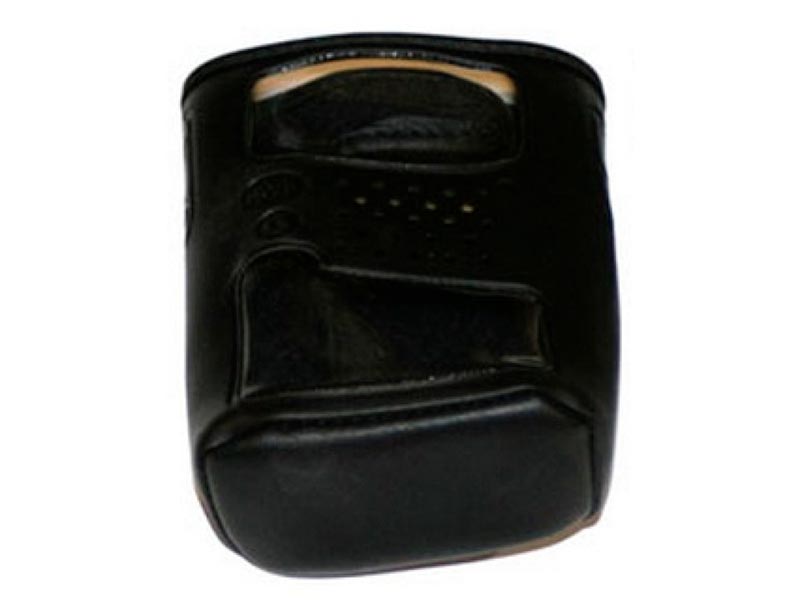

YAESU CSC-73
YAESU CT-27
YAESU CT-44
YAESU E-DC-6

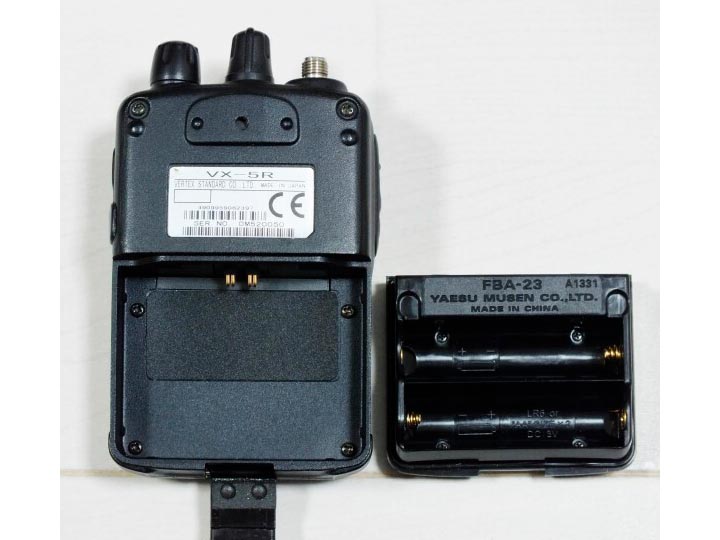

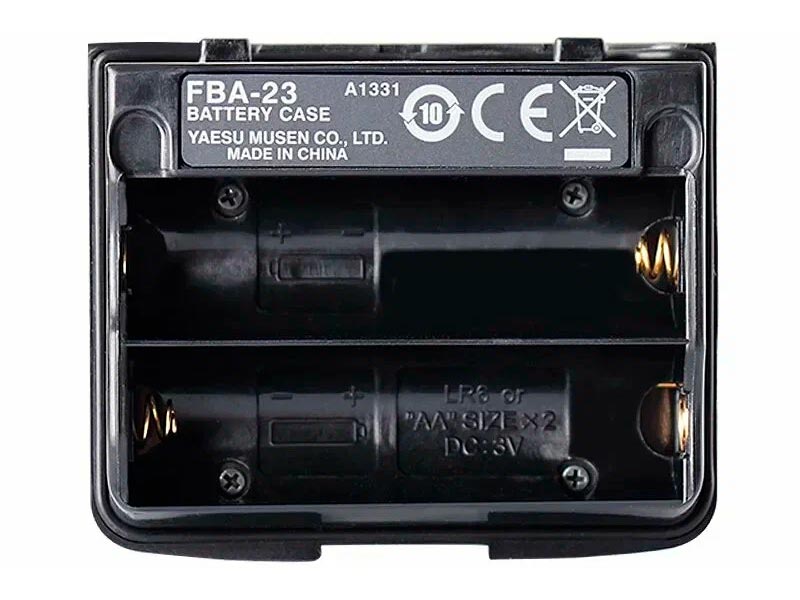

YAESU FBA-23

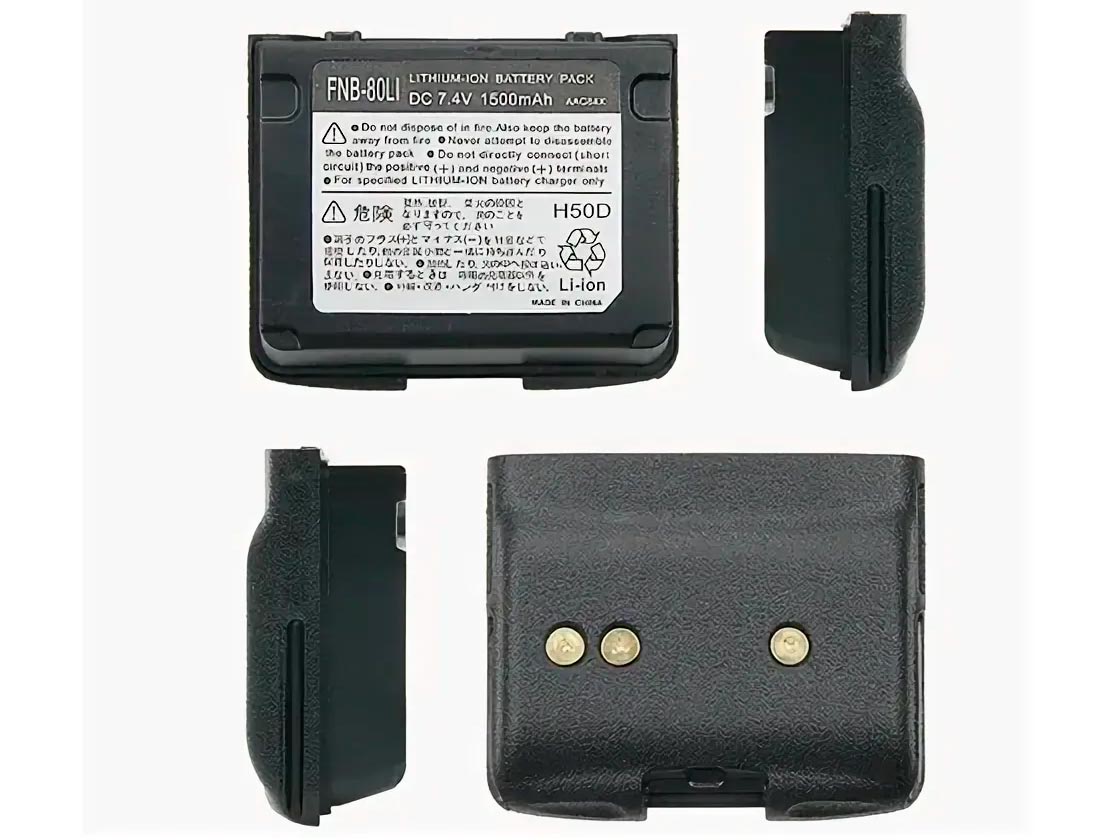

YAESU FNB-58Li
YAESU MH-34 B4B, SSM-17A
YAESU MH-37 A4B, SSM-57A

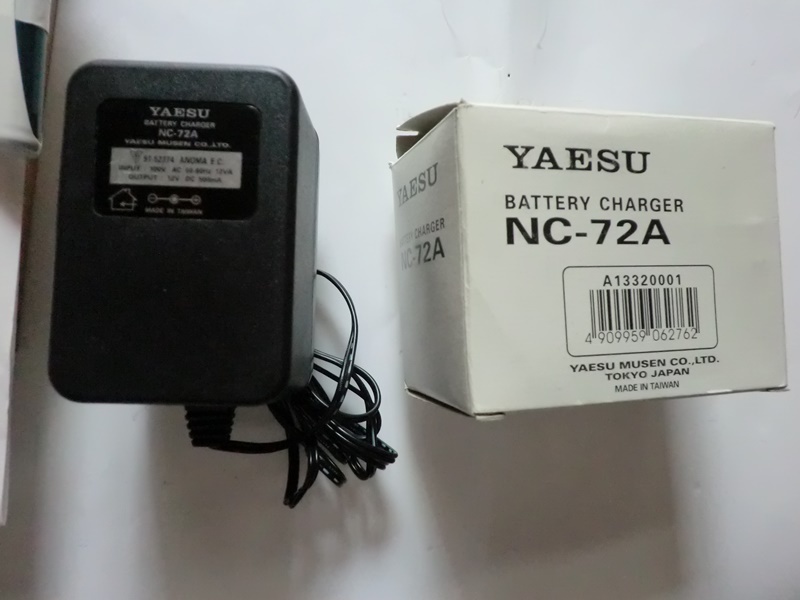

YAESU NC-72A

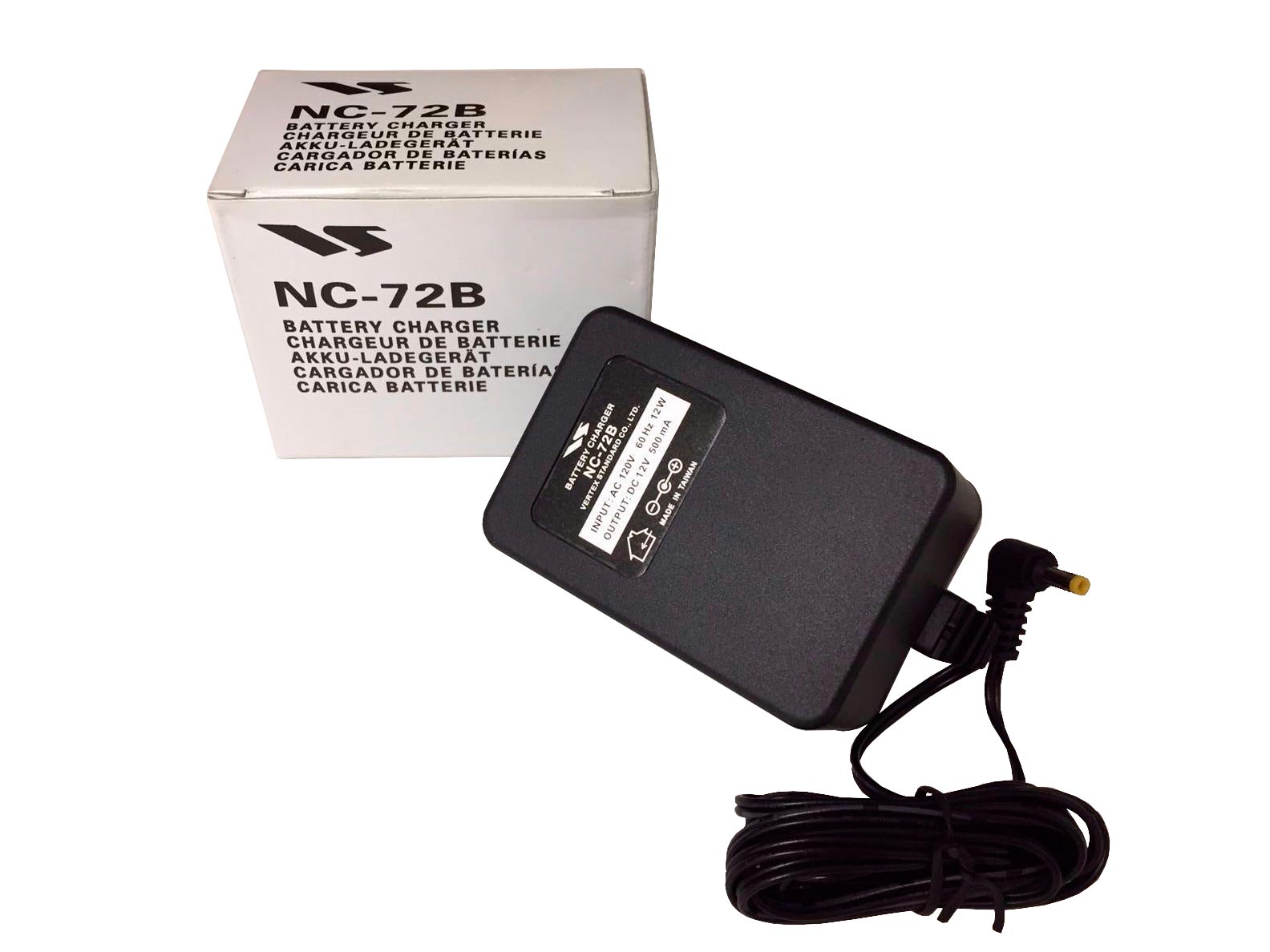

YAESU NC-72B

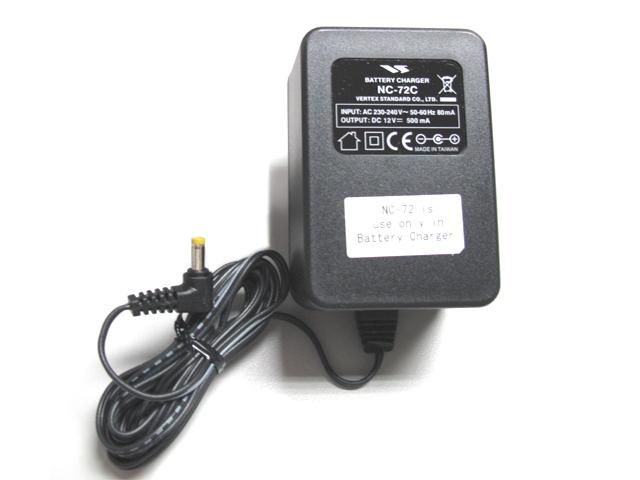

YAESU NC-72C

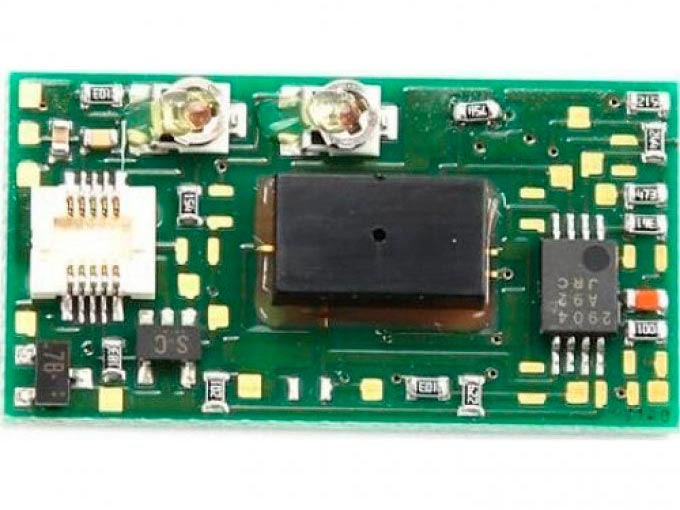

YAESU SU-1
YAESU VC-25
YAESU YHA-64

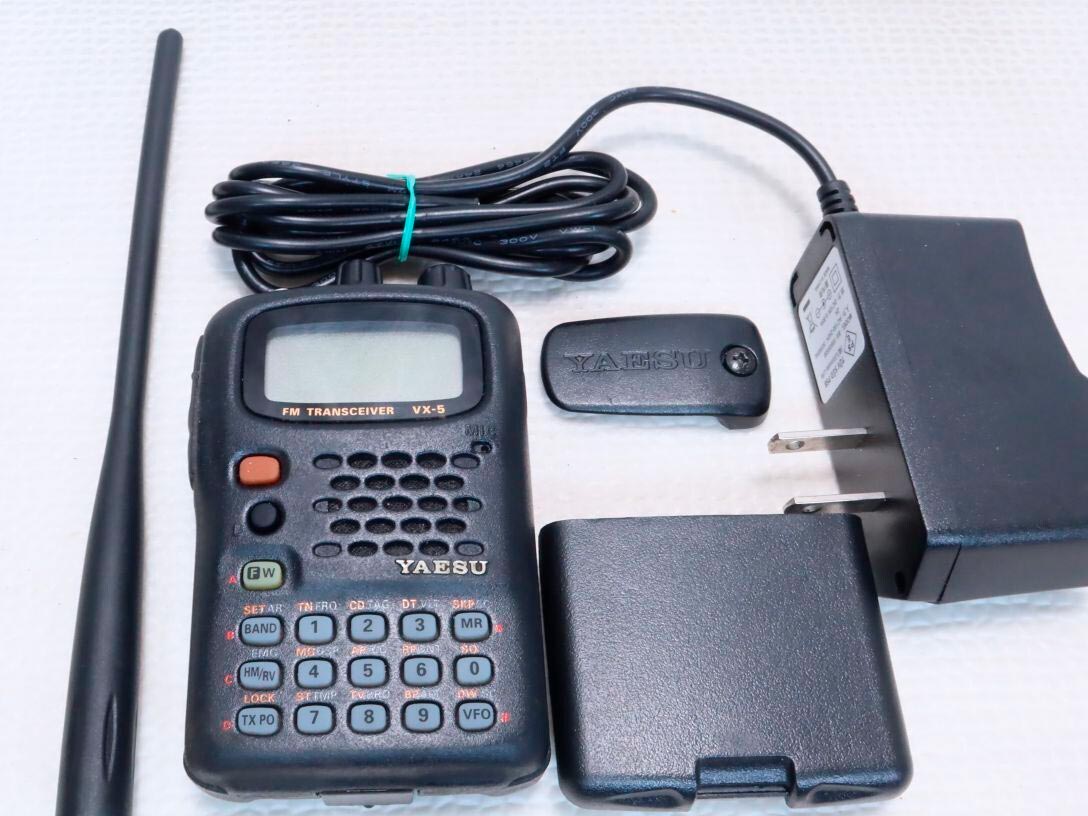

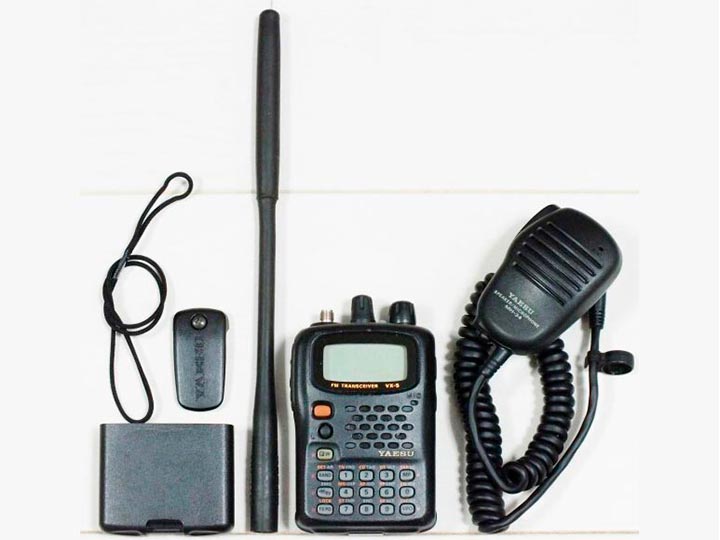

Комплектация
Комплект поставки радиолюбительской радиостанции Yaesu VX-5R:
- Радиостанция Yaesu VX-5R;
- YHA-64 Трёхдиапазонная портативная антенна на диапазоны 50, 144 и 430 МГц;
- FNB-58Li Аккумуляторная батарея 7,2В 1100мА×ч;
- NC-72B/C/U Сетевое зарядное устройство, адаптер;
- Поясной зажим;
- Шнурок на кисть руки;
- Инструкция по эксплуатации Yaesu VX-5R;
- Гарантийная карта.

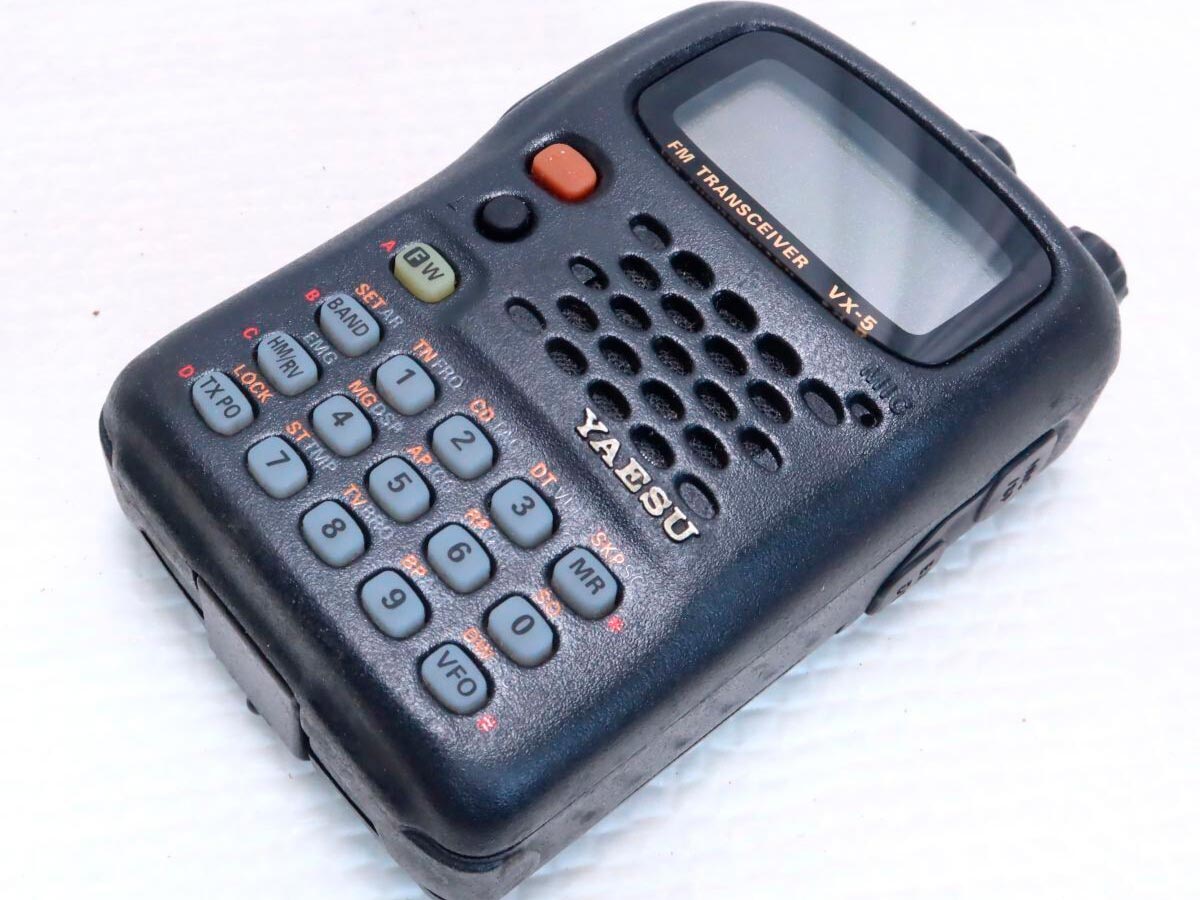

Фотогалерея
Программное обеспечение
Для программирования радиостанции с помощью персонального компьютера существуют комплекты ПО ADMS и специального кабеля для подключения по RS-232 компании RT Systems.
Также существует стороннее программное обеспечение, написанное радиолюбителями:
