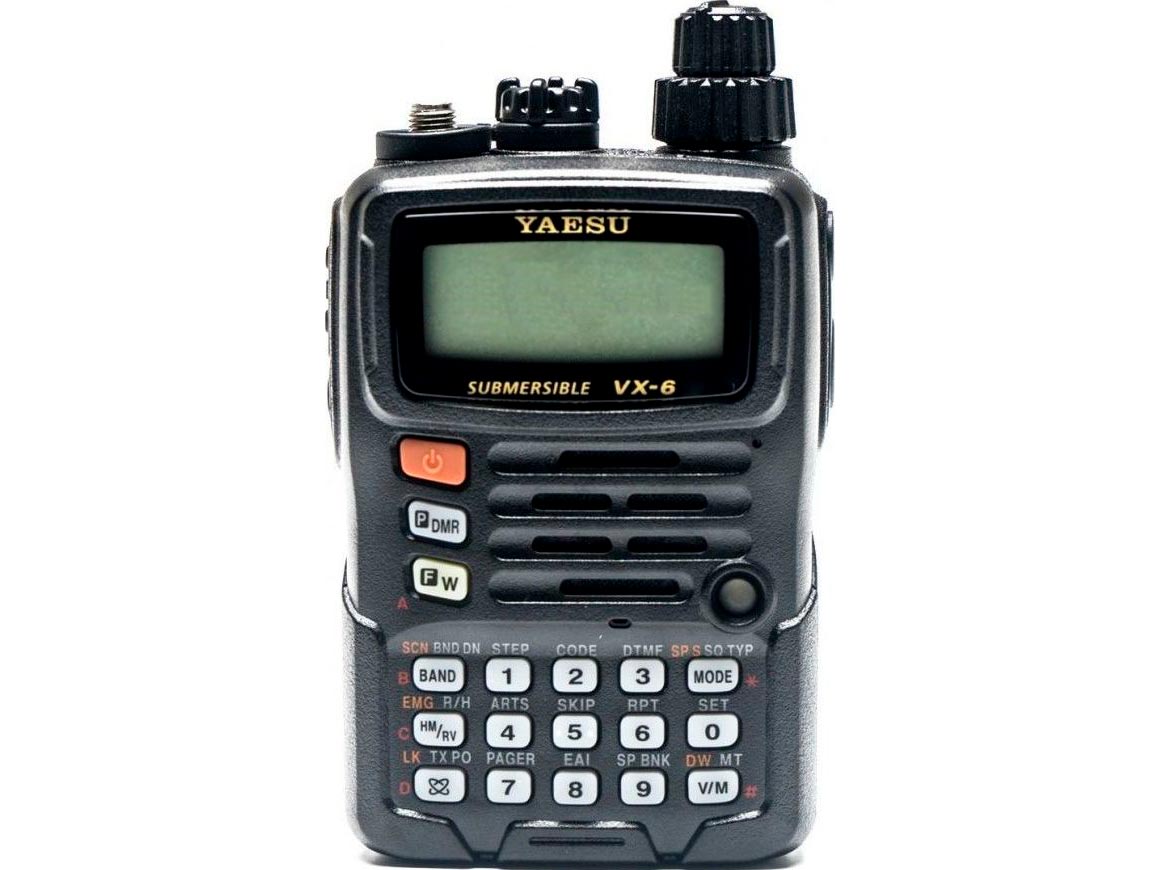

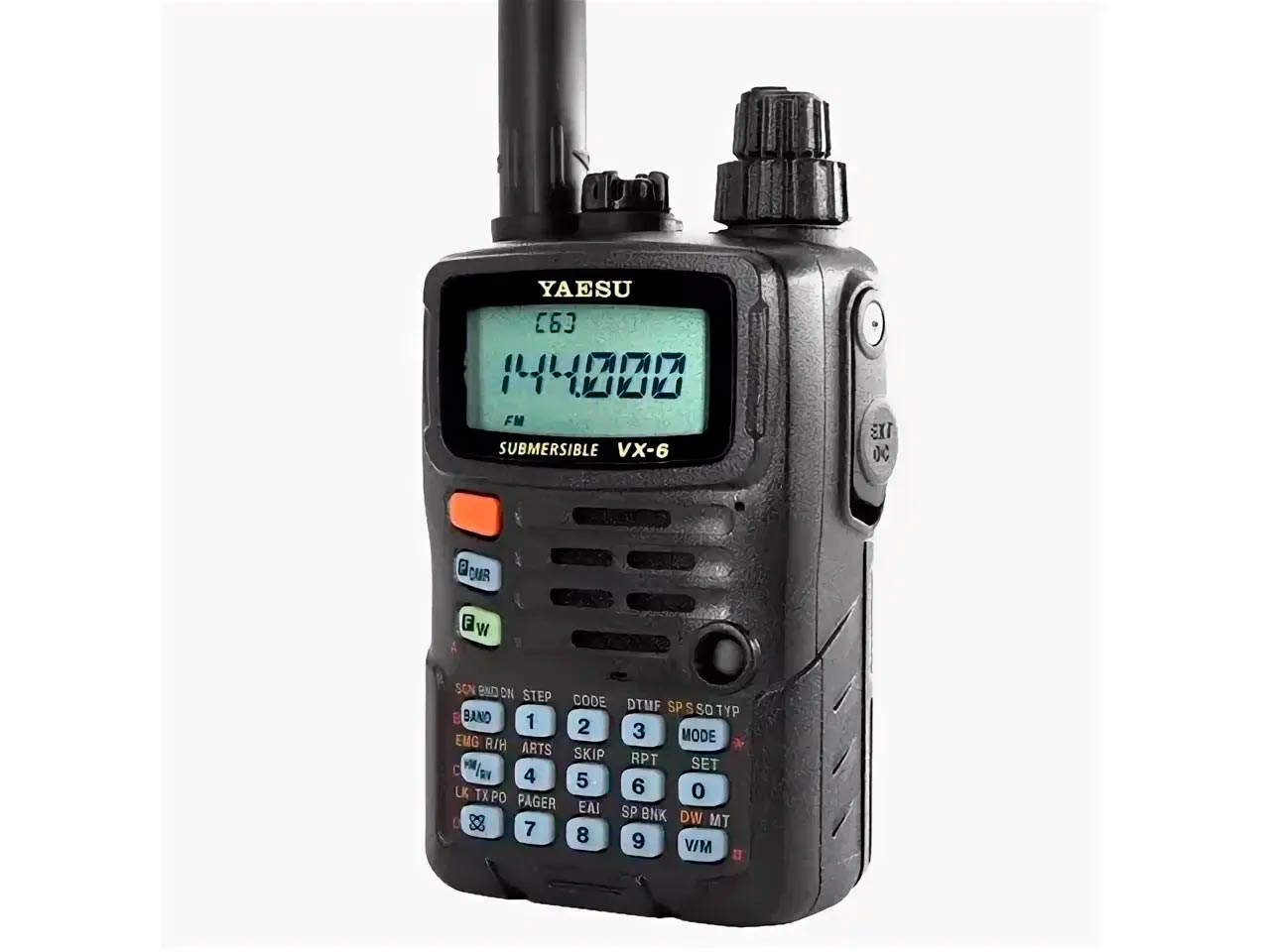

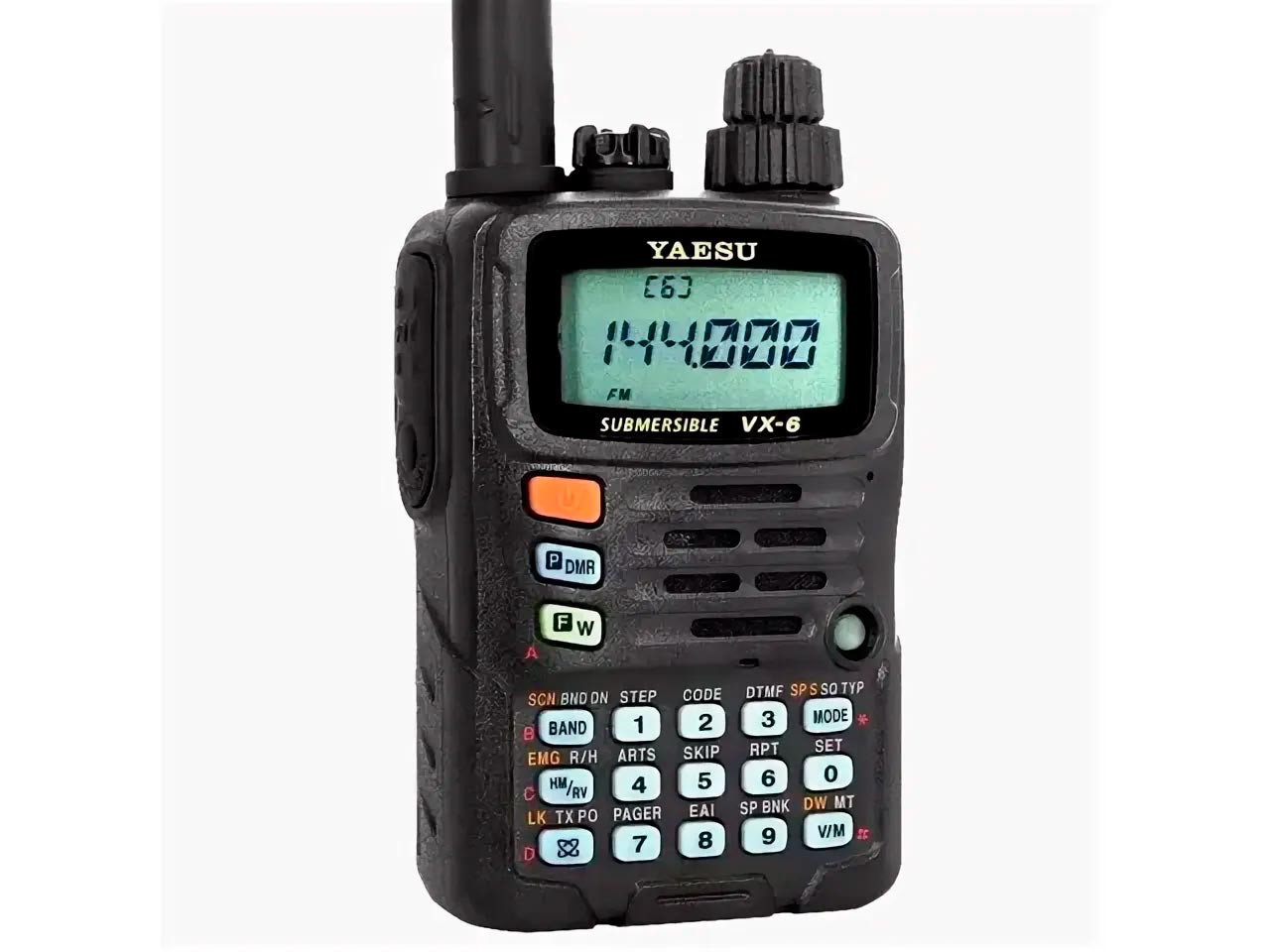

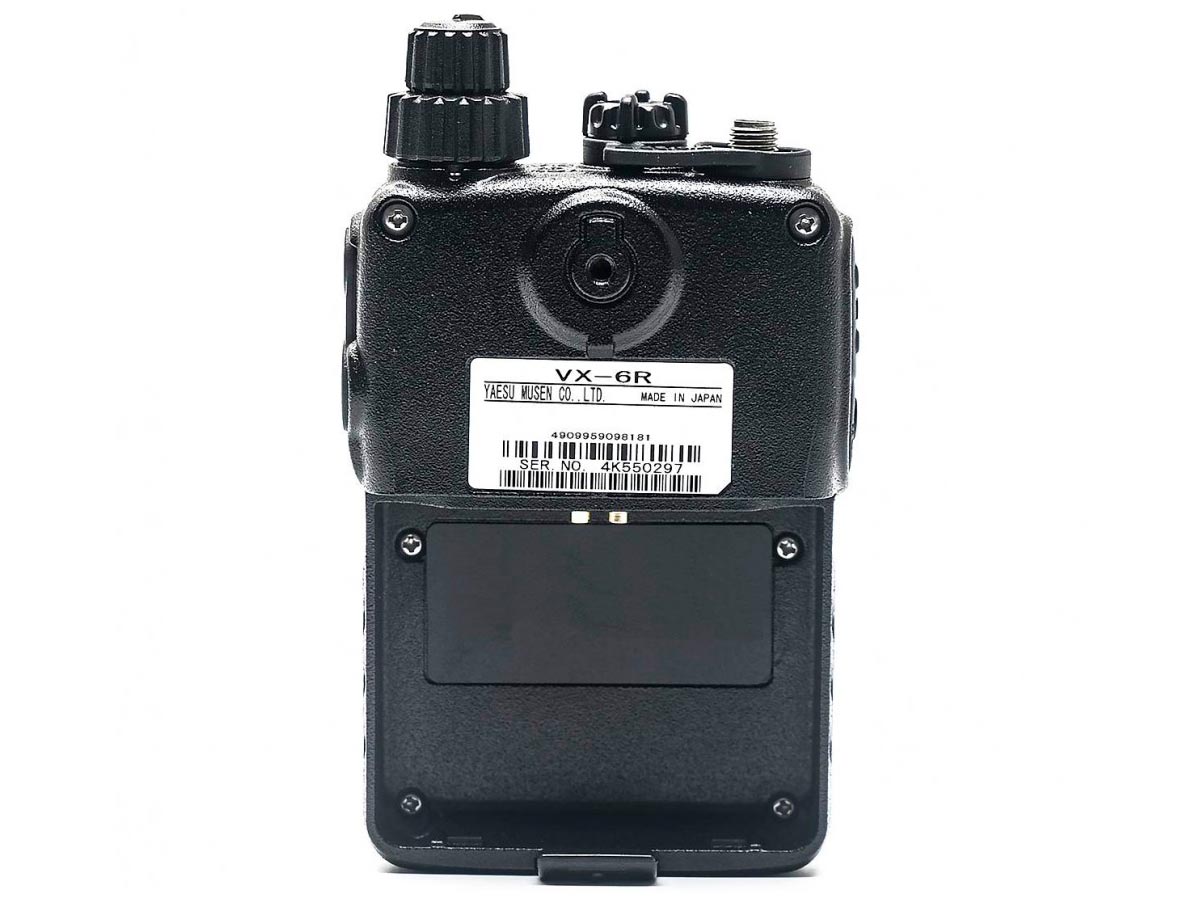

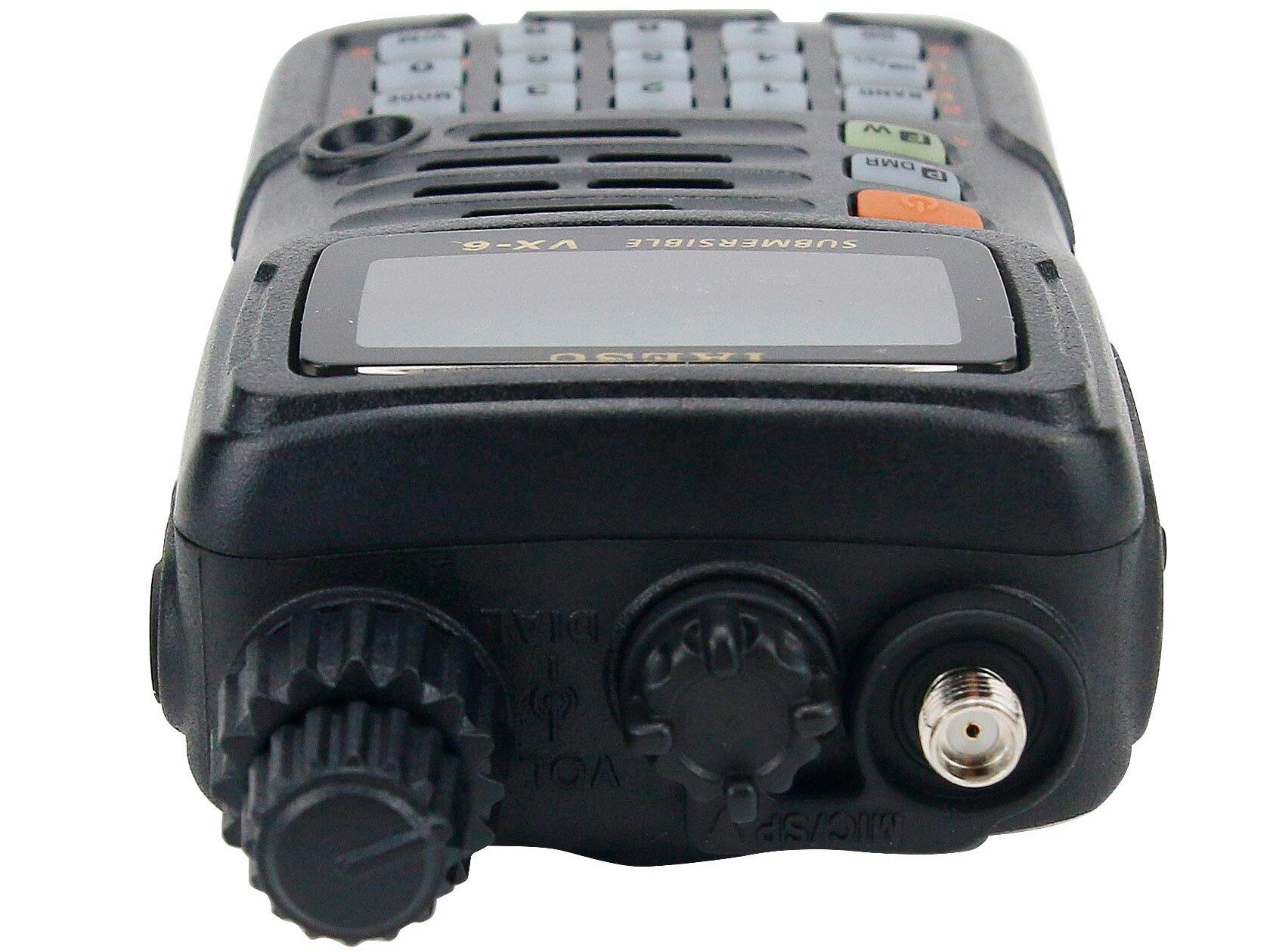

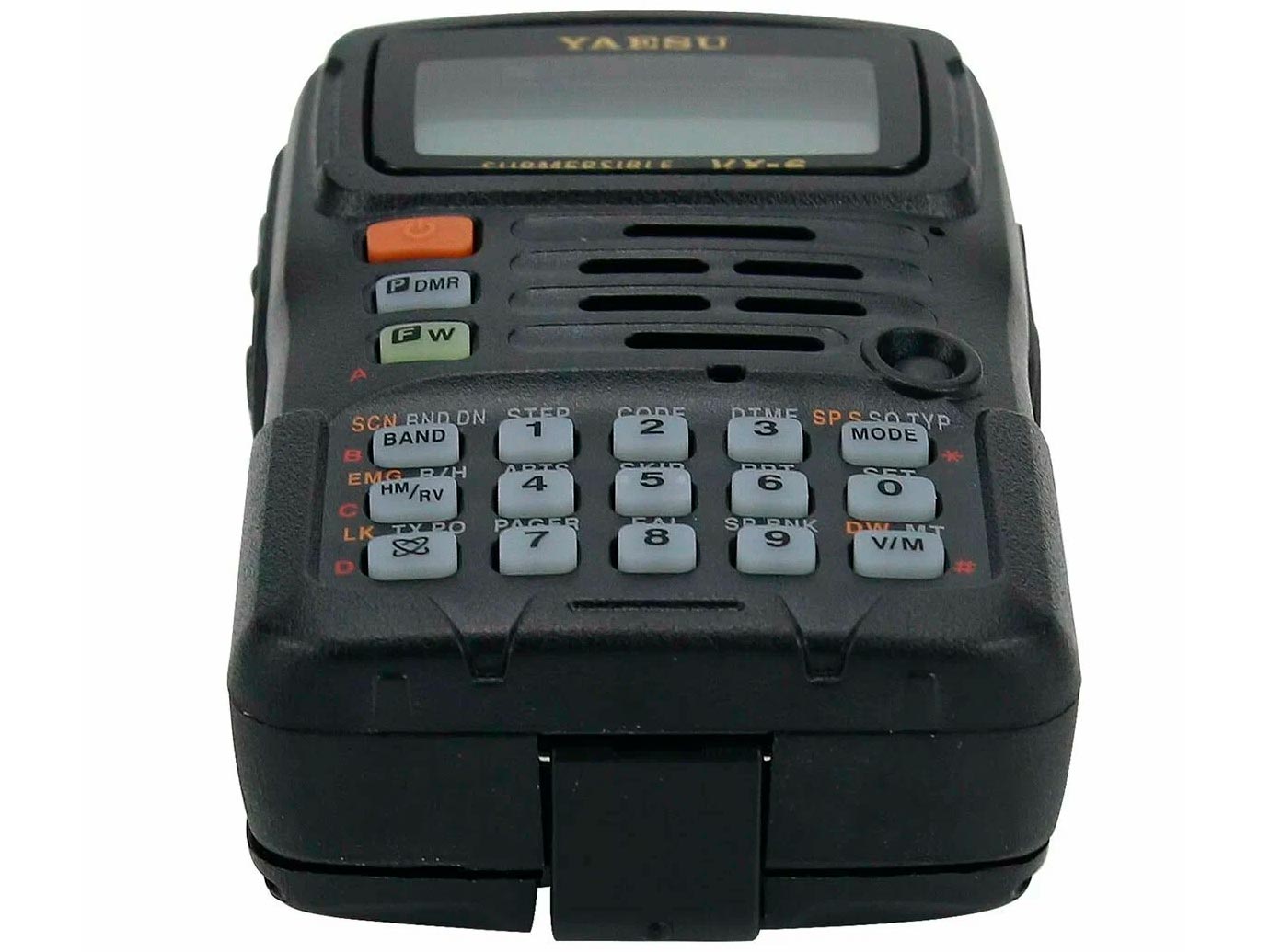

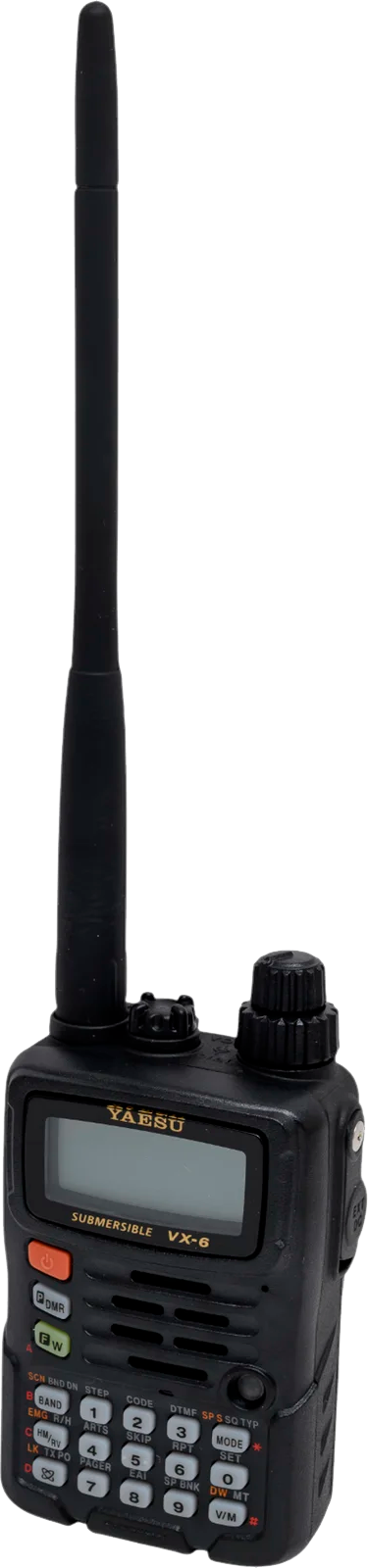

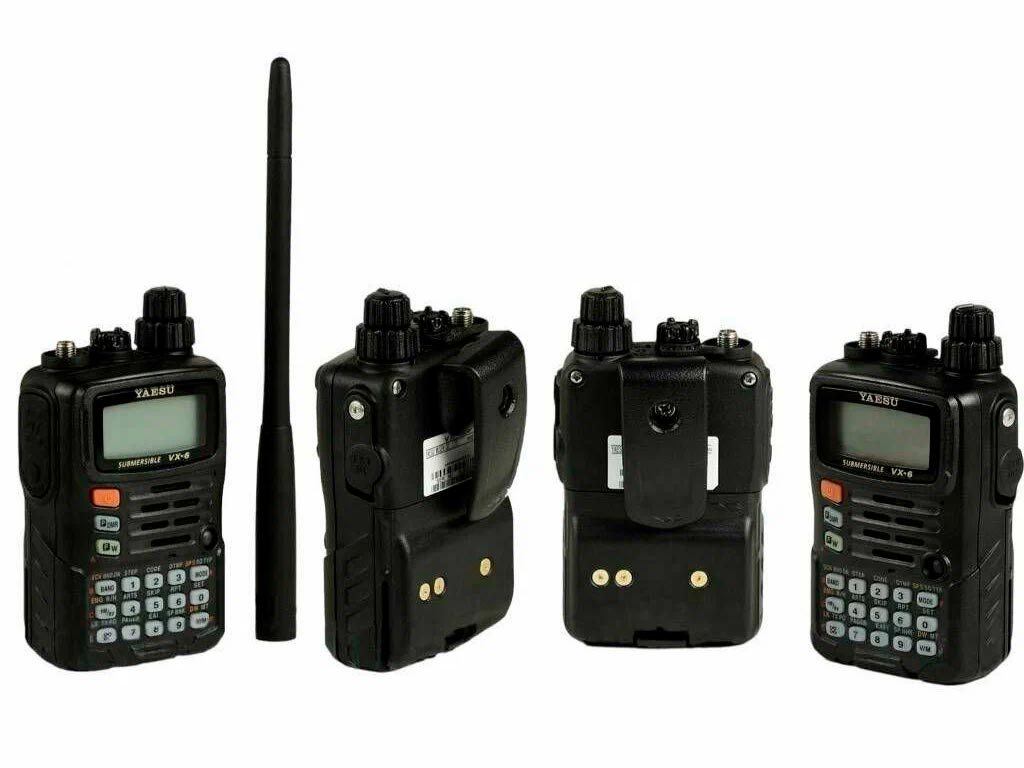

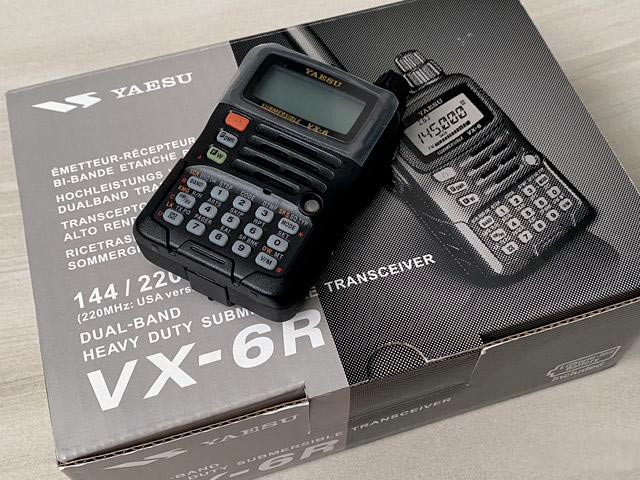

Yaesu VX-6
Описание
Yaesu VX-6 — миниатюрная водозащищенная (погружение на 1 м на 30 минут) радиостанция для сложных условий работы с широкодиапазоным радиоприёмником, предоставляет передовые функции для любительской радиосвязи в ОВЧ и СВЧ диапазонах, наряду с не имеющими себе равными возможностями мониторинга.
Небольшой размер VX-6R позволяет брать ее с собой куда угодно — в пеший поход, на катание на лыжах или на прогулку по городу — а его функциональная гибкость предоставляет пользователю большой спектр возможностей, благодаря которым пользователь может наслаждаться работой. Ее очень компактный аккумулятор FNB-80Li обеспечивает до 5 Вт выходной мощности на любительских диапазонах 144—146 и 430—432 МГц. Кроме работы в диапазонах 144 и 430 МГц, VX-6R обеспечивает прием в радиовещательных АМ и ЧМ диапазонах, КВ диапазонах, диапазонах МВ и ДМВ телевизионного вещания, авиационного УКВ АМ диапазона и широкого диапазона коммерческих частот. Кроме того, американская версия данной станции обеспечивает работу малой мощностью 1,5 Вт в диапазоне 220 МГц.
Новой существенной характеристикой VX-6R является функция аварийной автоматической идентификации (EAI), которая автоматически заставляет станцию передавать Ваш позывной и включать микрофон в режиме передачи, даже если Вы не можете нажать PTT. Также режим расширенного пейджинга и кодового шумоподавления (EPCS) позволяет вызывать определенную станцию и принимать вызов от неё же. Функция пароля позволяет включить и использовать станцию только в случае ввода пароля.
Дополнительные функции включают в себя удобную кнопку доступа к WIRES (расширенной системе ретрансляторов доступа в Интернет), таймер передачи (TOT), автоматическое отключение (APO), автоматический ретрансляторный сдвиг (ARS), эксклюзивная система ARTS от Yaesu (Система определения находжения в зоне радиосвязи), которая сигнализирует пользователю о наличии в зоне связи другой радиостанции, оборудованной ARTS системой, а также средства уменьшения девиации передатчика в местностях с плотным расположением каналов. Высокочастотный шумоподавитель позволяет открывать станцию по запрограммированному значению S-метра.
Модель VX-6R имеет достаточно объёмную память каналов, включающей в себя:
- 900 рабочих каналов, которые можно сгруппировать в 24 банка по 100 каналов в каждом;
- 99 каналов пропускаемых частот (например с постоянными несущими или помехами);
- 11 домашних (HOME) каналов (по 1 в каждом из диапазонов);
- 50 пар граничных частот диапазонов сканирования (PMS);
- 10 каналов с быстрым из выводом нажатием двух кнопок (DMR);
- 1 канал (EAI) "аварийной передачи ID";
- 10 предустановленных каналов погоды (WX / NOAA);
- 89 предустановленных каналов популярных вещательных КВ АМ станций (RADIO);
- 280 предустановленных морских УКВ каналов (MARINE).
Yaesu VX-6 выпускалась с 2007 года.
Функциональные особенности
- Более 1300 каналов памяти
- Именование каналов памяти (до 6 символов латиницы, цифр и различных символов из набора)
- Спектраскоп
- Поддержка системы связи через интернет — Vertex Standard WIRES™
- Пылезащищенная, влагозащищенная
- Возможность питания от внешнего источника
- Графический ЖК-дисплей
- Комплексный режим сохранения батареи
- Индикатор напряжения питания
- Индикатор температуры внутри станции
- Индикатор атмосферного давления
- Индикатор высоты над уровнем моря
- Автоматическое определение зоны взаимной радиовидимости (ARTS)
- Встроенные CTCSS и DCS кодер/декодер
- Встроенный DTMF кодер/декодер
- Различные режимы автопоиска
- Автоматическое определение репитерного сдвига (ARS)
- Запрет работы на занятом канале (BCLO)
- Автовыключение (АРО)
- Таймерное отключение передачи (ТОТ)
- Возможность клонирования
- Возможность программирования мелодии сигнала вызова
- Стереофонический приём программ FM-вещания
- Таймер автоматического отключения питания при бездействии (APO)
- Счётчики времени работы на приём, на передачу
- Меню на двух языках (английский, японский)
Технические характеристики
| Основное |
|---|
| Тип | радиолюбительская VHF/UHF радиостанция |
| Диапазон частот | TX:
144—146 / 430—440 МГц (Европа)
144—148 / 222—225 / 430—450 МГц (США)
RX:
0,5—1,8 МГц (СВ вещательный диапазон)
1,8—30 МГц (КВ вещательный диапазон)
30—76 (59 в США) МГц (р/л диапазон 6м / 50 МГц)
76 (59 в США)—108 МГц (УКВ вещательный диапазон)
108—137 МГц (Авиационный диапазон)
137—174 МГц (р/л диапазон 2м / 144 МГц)
174—222 МГц (МВ ТВ вещательный диапазон)
222—420 МГц (ACT1)
420—470 МГц (р/л диапазон 70см / 430 МГц)
470—800 (729 в США) МГц (ДМВ ТВ вещательный диапазон)
(758—774 в США) МГц (ДМВ ТВ вещательный диапазон)
800—998.990 МГц (ACT2; частоты сотового диапазона заблокированы в версии для США) |
| Шаг настройки | 5, 9, 10, 12.5, 15, 20, 25, 50, 100 кГц |
| Репитерный разнос | ±600 кГц (144 МГц)
±1.6, 5.0, 7.6 МГц (430 МГц) |
| Стабильность частоты | ±5 ppm (−10°C ... +50°C) |
| Режим | TX: FM/NFM
RX: AM/FM/NFM/WFM |
| Тип излучения | F2D (16K0F2D), F3E (16K0F3E) |
| Сопротивление антенны / разъём | 50 Ом / SMA |
| Разъём для подключения внешних гарнитур | 4-контактный 3,5 мм |
| Диапазон рабочих температур | −20°C ... +60°C |
| Напряжение питания | Обычное: 7,4 В
Рабочее: 11—16 В |
| Ток потребления | 150 мА (Приём АМ, ЧМ)
60 мА (В ожидании, Экономайзер выключен)
30 мА (В ожидании, Экономайзер включен с соотношением 1:2)
50 мА (Приём широковещательных диапазонов)
900 мкА (В выключенном состоянии при включенном таймере включения)
200 мкА (В выключенном состоянии)
1.6 А (Tx 5 Вт, 144 МГц)
1.5 А (Tx 1,5 Вт, 222 МГц)
1.8 А (Tx 5 Вт, 430 МГц) |
| Габаритные размеры | 58×89×28,5 мм |
| Вес | 270 г (с FNB-80LI и антенной) |
| Приёмник |
|---|
| Система приёмника | AM, NFM: Супергетеродин с двойным преобразованием
WFM: Супергетеродин с тройным преобразованием |
| Промежуточные частоты | | 1-я | 2-я | 3-я |
|---|
| AM, NFM | 47,25 МГц | 450 кГц | |
| WFM | 45,8 МГц | 10,7 МГц | 1 МГц |
|
| Чувствительность | AM (10 дБ С/Ш)
- 0.5—30 МГц: 1.5 мкВ
- 108—137 МГц: 1.5 мкВ
FM (12 дБ SINAD)
- 30—54 МГц: 0.35 мкВ
- 54—76 МГц: 0.5 мкВ
- 137—140 МГц: 0.2 мкВ
- 140—150 МГц: 0.16 мкВ
- 150—174 МГц: 0.2 мкВ
- 300—350 МГц: 0.5 мкВ
- 350—420 МГц: 0.2 мкВ
- 420—470 МГц: 0.18 мкВ
- 800—999 МГц: 1.5 мкВ
WFM (12 дБ SINAD)>
- 76—108 МГц: 1 мкВ
- 174—250 МГц: 0.5 мкВ
- 470—540 МГц: 1 мкВ
- 580—800 МГц: 1 мкВ
- 800—999 МГц: 0.5 мкВ
|
| Избирательность по соседнему каналу | дБ |
| Избирательность по побочным каналам | дБ |
| Интермодуляционная избирательность | NFM, AM: 12 кГц / 35 кГц (−6 дБ / −60 дБ)
WFM: 200 кГц / 500 кГц (−6 дБ / −20 дБ) |
| Выходная мощность ЗЧ | 200 мВт на 8 Ом нагрузку с 10% нелинейными искажениями (при питании 7,4 В)
400 мВт на 8 Ом нагрузку с 10% нелинейными искажениями (при питании 13,8 В) |
| Передатчик |
|---|
| Выходная мощность | | от 3 В (FBA-23) | от 7,4 В (FNB-80LI) | от внеш. источника ⎓13,8 В |
|---|
| HI | L3 | L2 | L1 | HI | L3 | L2 | L1 | HI | L3 | L2 | L1 |
|---|
| 144 МГц | 300 мВт | 50 мВт | 50 мВт | 50 мВт | 5 Вт | 2,5 Вт | 1 Вт | 300 мВт | 5 Вт | 2,5 Вт | 1 Вт | 300 мВт |
| 222 МГц | 300 мВт | 50 мВт | 50 мВт | 50 мВт | 1,5 Вт | 1 Вт | 0,5 Вт | 200 мВт | 1,5 Вт | 1 Вт | 0,5 Вт | 200 мВт |
| 430 МГц | 300 мВт | 50 мВт | 50 мВт | 50 мВт | 4,5 Вт | 2,5 Вт | 1 Вт | 300 мВт | 5 Вт | 2,5 Вт | 1 Вт | 300 мВт |
|
| Тип модуляции | Переменное реактивное сопротивление, F2D, F3E |
| Максимальное отклонение ЧМ (девиация) | ±5 кГц (F2D, F3E) |
| Внеполосные излучения | −60 дБц (при высокой мощности)
−40 дБц (при низкой мощности) |
| Тип и сопротивление микрофона | конденсаторный, 2 кОм |
В зависимости от выбранного диапазона частот, VX-6R автоматически устанавливает межканальный шаг перестройки частот.
Версия для США (VX-6R):
| Диапазон частот, МГц | Модуляция | Шаг, кГц |
|---|
| 0.500—1.800 | AM | 10 |
| 1.800—30.000 | AM | 5 |
| 30.000—50.500 | AM | 5 |
| 50.500—59.000 | FM | 5 |
| 59.000—88.000 | WFM | 50 |
| 88.000—108.000 | WFM | 100 |
| 108.000—137.000 | AM | 25 |
| 137.000—144.000 | FM | 12.5 |
| 144.000—148.000 | FM | 5 |
| 148.000—156.000 | FM | 12.5 |
| 156.000—157.450 | FM | 25 |
| 157.450—160.600 | FM | 12.5 |
| 160.600—160.975 | FM | 25 |
| 160.975—161.500 | FM | 12.5 |
| 161.500—162.900 | FM | 25 |
| 162.900—174.000 | FM | 12.5 |
| 174.000—222.000 | WFM | 50 |
| 222.000—225.000 | FM | 20 |
| 225.000—300.000 | FM | 12.5 |
| 300.000—336.000 | AM | 100 |
| 336.000—420.000 | FM | 12.5 |
| 420.000—450.000 | FM | 25 |
| 450.000—470.000 | FM | 12.5 |
| 470.000—800.000 | WFM | 50 |
| 803.000—999.000 | FM | 12.5 |
Версия для стран ЕС (VX-6E):
| Диапазон частот, МГц | Модуляция | Шаг, кГц |
|---|
| 0.500—1.800 | AM | |
| 1.800—30.000 | AM | |
| 30.000—76.000 | FM | |
| 76.000—88.000 | FM | |
| 88.000—108.000 | WFM | |
| 108.000—137.000 | AM | |
| 137.000—160.000 | FM | |
| 160.000—162.025 | FM | |
| 162.025—174.000 | FM | |
| 174.000—222.000 | WFM | |
| 222.000—300.000 | FM | |
| 300.000—320.000 | AM | |
| 320.000—420.000 | FM | |
| 420.000—430.000 | FM | |
| 430.000—440.000 | FM | |
| 440.000—470.000 | FM | |
| 470.000—800.000 | WFM | |
| 800.000—999.000 | FM | |
Принадлежности
| CD-15 | Rapid charger (requires NC-72B/C/U) | Быстрое зарядное устройство (необходим NC-72B/C/U) |
| CN-3 | RF adapter to connect a BNC type antenna to the SMA antenna jack | Переходник BNC / SMA |
| CN-4 | RF adapter to connect a UHF type antenna to the SMA antenna jack | Переходник UHF / SMA |
| CLIP-14 | Belt clip | Поясной зажим |
| CMP460A | Waterproof Speaker/Microphone | Водонепроницаемый манипулятор с громкоговорителем и микрофоном |
| CSC-91 | Vinyl carry soft case | Чехол |
| CT-27 | Radio to radio cloning cable | Кабель для клонирования радиостанций |
| CT-44 | Two pin microphone adapter for use with older Yaesu mics. It can also facilitate the connection of a TNC. | Переходник для подключения к контроллеру TNC для пакетной связи |
| CT-91 | Adapter for use with older Yaesu mics. It can also facilitate the connection of a TNC. | Переходник для подключения к контроллеру TNC для пакетной связи |
| E-DC-5B | DC cigarette lighter cable with plug | Адаптер постоянного тока с разъёмом для прикуривателя |
| E-DC-6 | DC cable; plug and wire inly | Кабель питания; только разъём и провод |
| FBA-23 | Cell battery case (2 × AA) | Батарейный отсек для 2-х щелочных элементов 1,5 В типа "АА" |
| FNB-80Li | Lithium Ion Battery Pack 7.4V 1400 mAh | Литиево-ионная батарея 7,4 В, 1400 мА×ч |
| MH-34B4B | Speaker/Microphone. Replaced by the SSM-17A | Манипулятор. Заменено на SSM-17A |
| MH-37A4B | Earpiece/Microphone. Replaced by the SSM-57A | Гарнитура скрытого ношения. Заменено на SSM-57A |
| MH-57A4B | Speaker/Microphone | Манипулятор |
| NC-72A | 5-Hour Battery charger 100—120 VAC with japanese plug | 5-часовое зарядное устройство для Японии |
| NC-72B | 5-Hour Battery charger 100—120 VAC with american plug | 5-часовое зарядное устройство для США |
| NC-72C | 5-Hour Battery charger 230—240 VAC with european plug | 5-часовое зарядное устройство для Европы |
| NC-72U | 5-Hour Battery charger 230 VAC with UK plug | 5-часовое зарядное устройство для Великобритании |
| SSM-17A | Speaker Mic | Манипулятор |
| SSM-57A | Compact lapel mic with earphone | Гарнитура скрытого ношения |
| SSM-64A | VOX/PTT headset with adjustable gain | Гарнитура с функцией VOX |
| SSM-517A | PTT headset | Гарнитура |
| SU-1 | Barometric pressure sensor unit | Датчик атмосферного давления |
| VC-24 | VOX/PTT headset with adjustable gain | Гарнитура с функцией VOX. Заменено на SSM-64A |
| VC-27 | PTT headset | Гарнитура. Заменено на SSM-517A |
| YHA-67 | Flexible rubber antenna | Гибкая обрезиненная антенна |

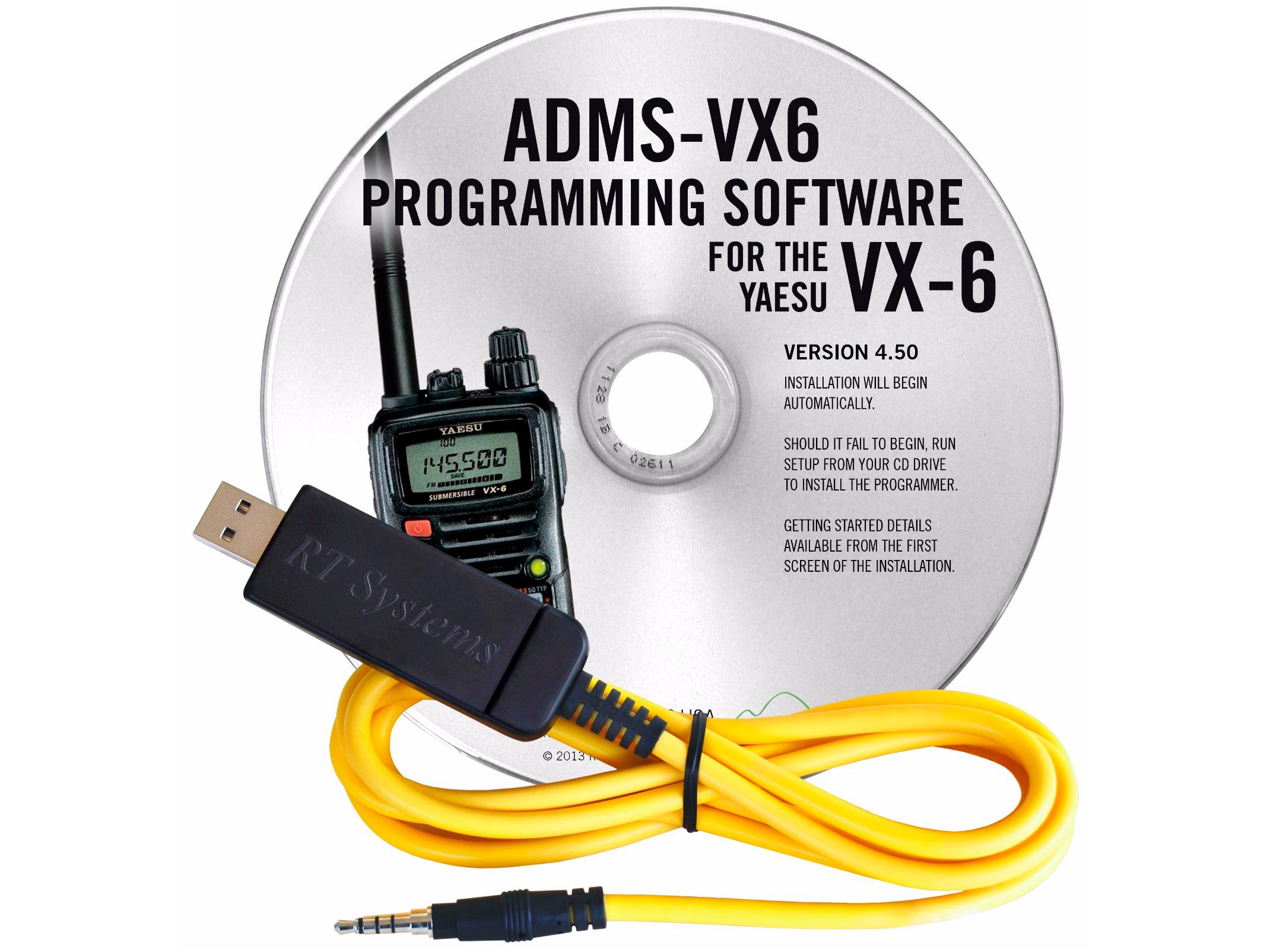

YAESU ADMS-VX6
YAESU CD-15A
YAESU CD-15A
YAESU CD-15A

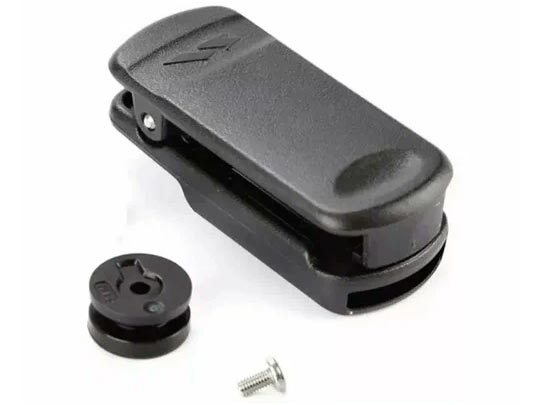

CLIP-14
YAESU CN-3

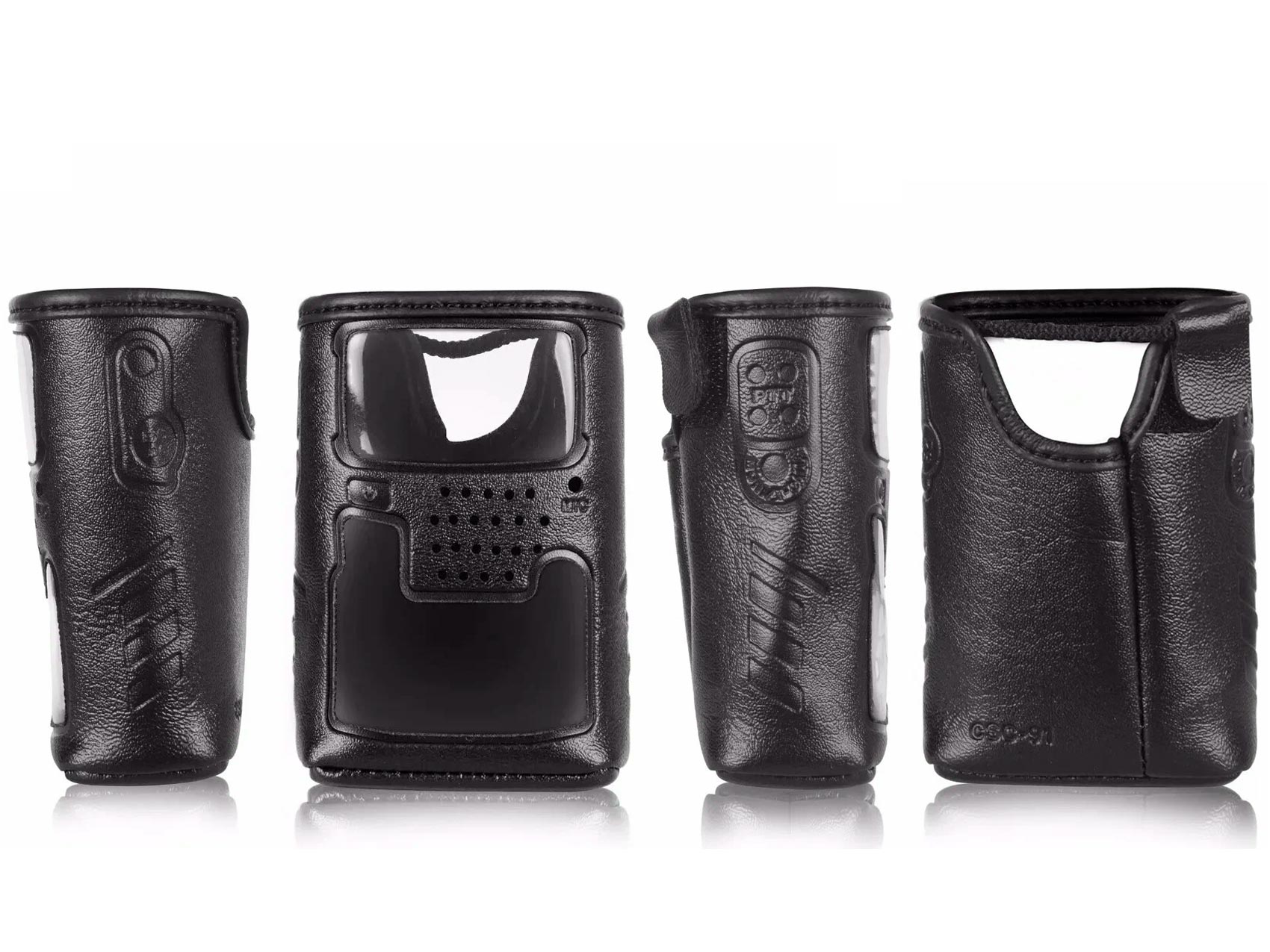

YAESU CSC-91
YAESU CT-27
YAESU CT-44

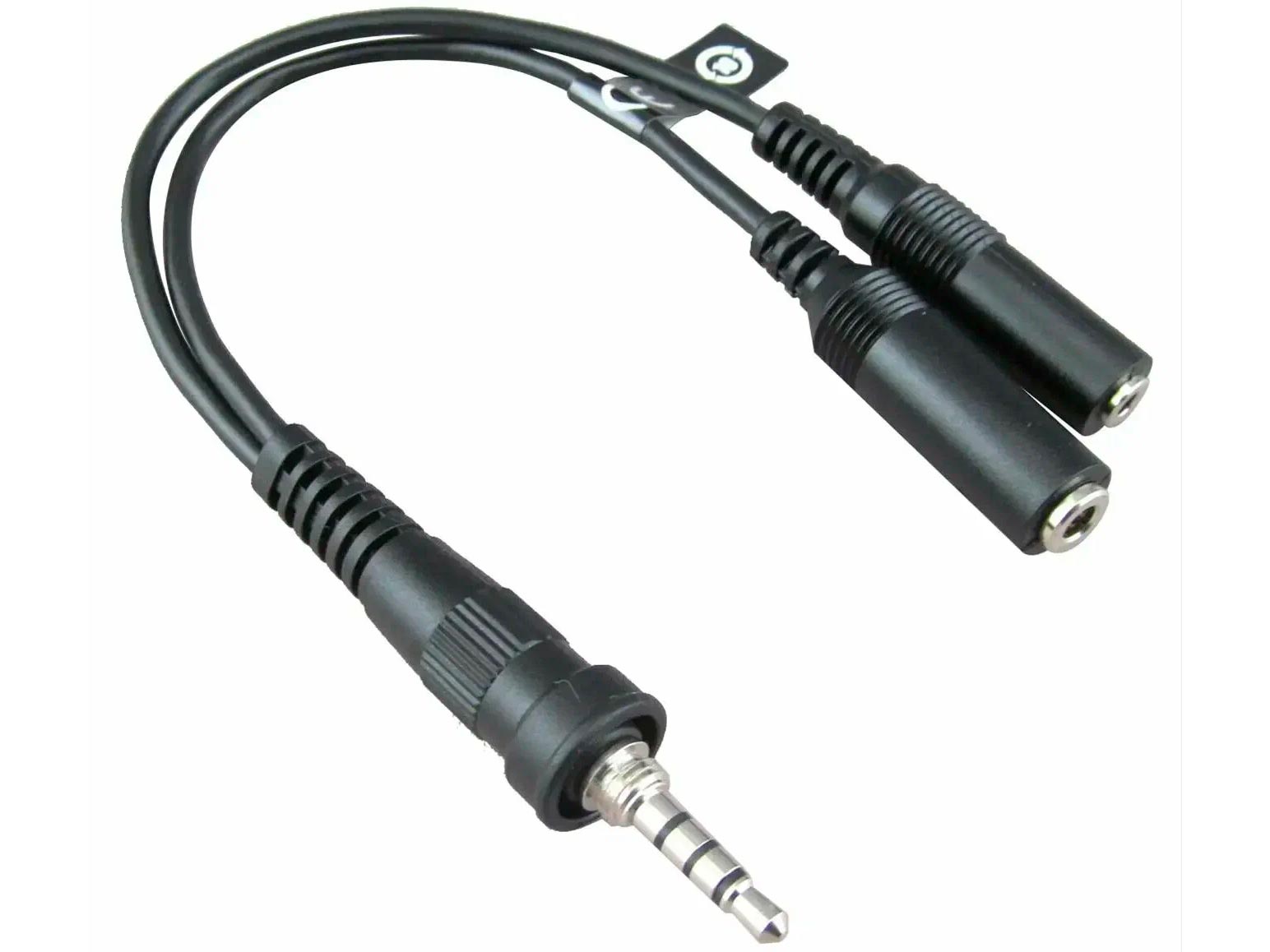

YAESU CT-91
YAESU E-DC-6
YAESU FBA-23

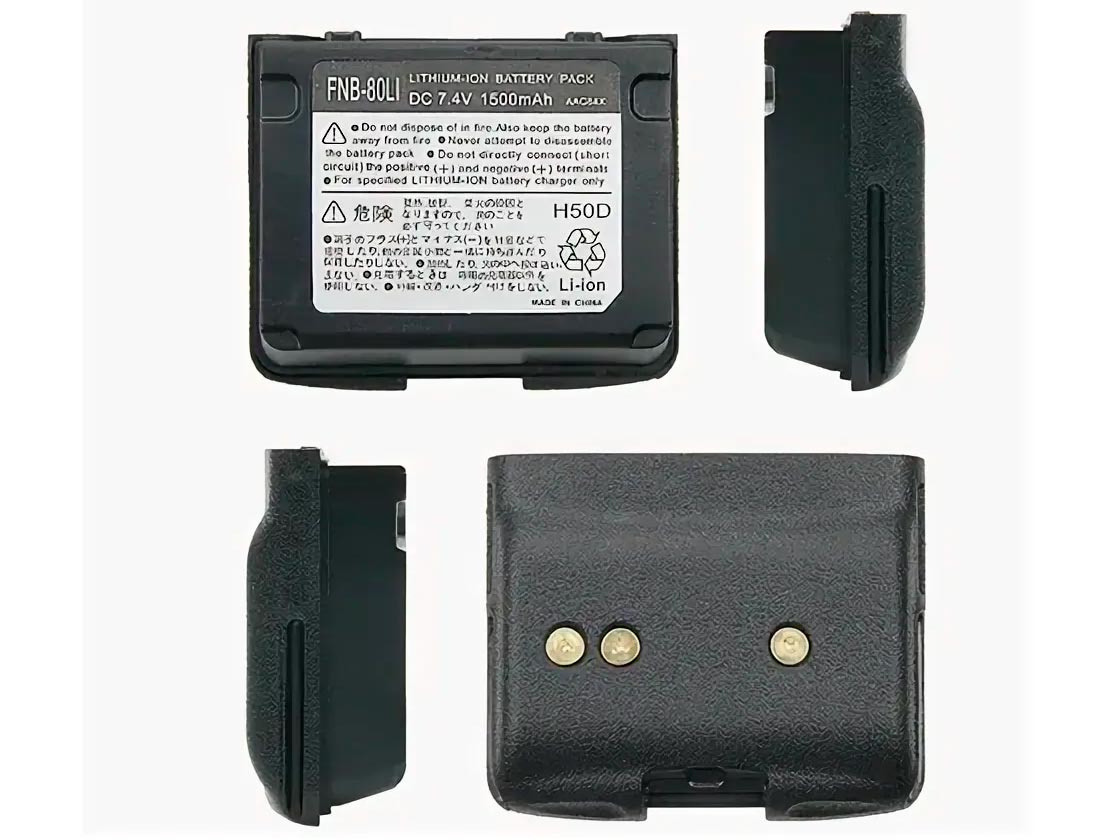

YAESU FNB-80Li
YAESU MH-34 B4B, SSM-17A
YAESU MH-37 A4B, SSM-57A
YAESU NC-72A
YAESU NC-72B
YAESU NC-72C
YAESU SU-1

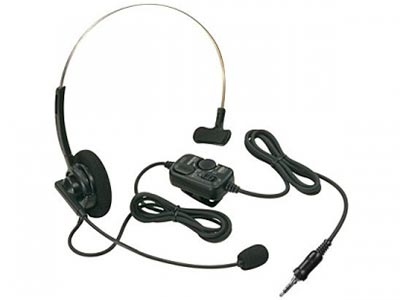

YAESU VC-24, SSM-64A

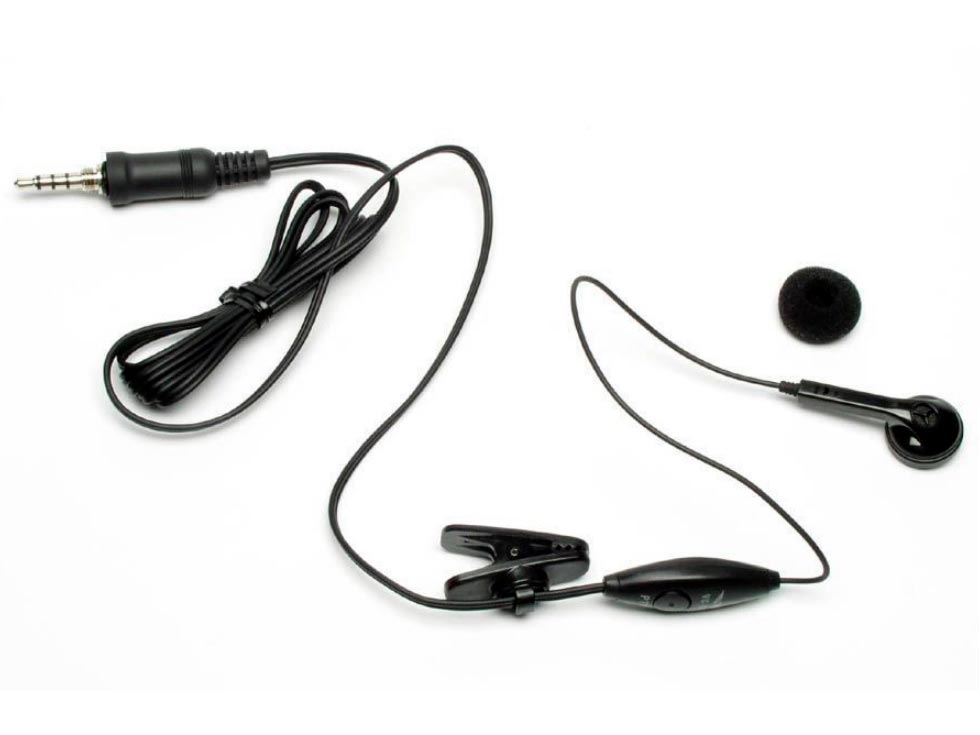

YAESU VC-27, SSM-517A
YAESU YHA-67
Комплектация
Комплект поставки радиолюбительской радиостанции Yaesu VX-6R:
- Радиостанция Yaesu VX-6R;
- YHA-67 Трёхдиапазонная портативная антенна на диапазоны 144, 220 и 430 МГц;
- FNB-58Li Аккумуляторная батарея 7,2В 1100мА×ч;
- NC-72B/C/U Сетевое зарядное устройство, адаптер;
- CLIP-14 Поясной зажим;
- Шнурок на кисть руки;
- Инструкция по эксплуатации Yaesu VX-6R;
- Гарантийная карта.
Доработки
Расширение диапазона частот передачи
Изначально у Yaesu VX-6R (Американская версия, typ. A2) запаяны перемычки 4, 5.
Изначально у Yaesu VX-6E (Европейская версия, typ. A4) запаяны перемычки 2, 4. Передача в диапазонах 144—148 МГц и 430—440 МГц.
Изначально у Yaesu VX-6E (Европейская версия, typ. B3) запаяны перемычки 2, 4, 5.
Изначально у Yaesu VX-6E (Европейская версия, typ. C3) запаяны перемычки 2, 3, 4. Передача в диапазонах 50—54 МГц, 140—174 МГц и 420—470 МГц.
Если на Yaesu VX-6E (Европейская версия) разомкнуть перемычку №2, а 3-ю замкнуть, получается VX-6R (Американская версия).
Чтобы Yaesu VX-6 раскрыть на приём, нужно у typ. B3 разомкнуть перемычки 4 и 5. На некоторых аппаратах достаточно разомнуть только перемычку №4 или только №5.
Затем необходимо перезагрузить радиостанцию. Помните, что при этом удаляются все ранее сохранённые каналы памяти, а прочие настройки приводятся к заводским значениям.
В результате проведённой доработки диапазон частот передачи увеличивается до 50—54 МГц, 220—230МГц, 137—174 МГц и 420—470 МГц.
Внимание! На некоторых аппаратах Yaesu VX-6E после нажатия на кнопку PTT на частотах отличных от радиолюбительских, радиостанция тот же вылючается. Последующее её включение возможно только при запитывании от зарядного устройства.
Внимание! После вышеописанной доработки мощность радиостанции снижается с 5 Вт до 3 Вт. После восстановления изначальных перемычек и перезагрузки радиостанции, мощность так и остаётся на уровне 3 Вт.
| Диапазон частот, МГц | Излучаемая мощность, Вт |
|---|
| 40 | 0,5 |
| 50 | 1,0 |
| 60 | 0,5 |
| 70 | 1,0 |
| 80—100 | Отключение при передаче |
| 110 | 1,0 |
| 120 | 1,8 |
| 130 | 2,2 |
| 140 | 3,8 |
| 150 | 3,5 |
| 160 | 0,2 |
| 170 | 0,0 |
| 180 | 0,6 |
| 190 | 1,5 |
| 200 | 1,2 |
| 210 | 1,0 |
| 220 | 1,2 |
| 230—290 | Выдаёт "ERROR" |
| 300—340 | 0,0 |
| 350 | 0,3 |
| 360 | 1,0 |
| 370 | 1,5 |
| 380 | 2,0 |
| 390 | 2,5 |
| 400 | 2,5 |
| 410 | 2,2 |
| 420 | 3,0 |
| 430 | 3,0 |
| 440 | 3,0 |
| 450 | 2,5 |
| 460 | 0,8 |
| 470 | 1,0 |
| 480 | 0,8 |
| 490—999 | Отключение при передаче |
Завалы по мощности вблизи границ диапазонов VHF и UHF обусловлены установленными Low Pass фильтрами, а также программным снижением мощности для сбережения выходного каскада от выгорания.
Фотогалерея
Программное обеспечение
Для программирования радиостанции с помощью персонального компьютера существуют комплекты ПО ADMS-VX6 и специального кабеля для подключения по RS-232 компании RT Systems.
Также существует стороннее программное обеспечение, написанное радиолюбителями:
Документация
