Yaesu VX-7

Добавлено пользователем UB6LXC 15.06.2026 в 07:00.

Содержание:
Описание
Функциональные особенности
Технические характеристики
Принадлежности
Комплектация
Фотогалерея
Программное обеспечение
Документация

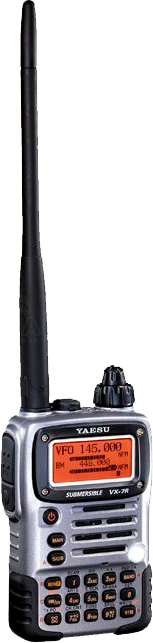

Yaesu VX-7R

Описание

Yaesu VX-7 — миниатюрная радиостанция с расширенным диапазоном радиоприёмника, предоставляющая передовые функции для любительской радиосвязи в МВ и ДМВ диапазонах, наряду с не имеющими себе равными возможностями мониторинга.

Небольшой размер VX-7R позволяет брать его с собой куда угодно — в пеший поход, на катание на лыжах или на прогулку по городу — а его функциональная гибкость предоставляет пользователю большой спектр возможностей, благодаря которым пользователь может наслаждаться работой. Кроме работы в диапазонах 50, 144 и 430 МГц, VX-7R обеспечивает работу малой мощностью 0,3Вт (QRP) в диапазоне 220 МГц, прием в радиовещательных АМ и ЧМ диапазонах, КВ диапазонах до 16 МГц, диапазонах МВ и ДМВ телевизионного вещания, авиационного УКВ АМ диапазона и широкого диапазона частот коммерческих и специальных пользователей. Двойной прием внутри диапазона (V/V и U/U) позволяет отслеживать две активных частоты. А дополнительное устройство датчика давления позволяет считывать показания давления с барометра и высоту при горном альпинизме или туризме, а также знать прогноз погоды, основанный на данных измерений.

При работе в диапазонах 50МГц, 144МГц и 430МГц с аккумуляторной батареей FNB-80LI чистая выходная мощность при передаче составляет 5 Вт в режиме ЧМ, а при работе в режиме АМ в диапазоне 50 МГц мощность несущей составляет 1 Вт. В VX-7R встроены кодеки CTCSS и DCS, в дополнении к эксклюзивной системе ARTS от Yaesu (Система автоответчика зоны связи), которая сигнализирует пользователю о наличии в зоне связи другой радиостанции, оборудованной такой же системой ARTS.
Дополнительные функции включают в себя удобную кнопку доступа к WIRES (расширенной системе ретрансляторов доступа в Интернет), таймер передачи (TOT), автоматическое отключение (APO), автоматический ретрансляторный сдвиг (ARS), а также средства уменьшения девиации передатчика в местностях с плотным расположением каналов. Высокочастотный шумоподавитель позволяет открывать станцию по запрограммированному значению S-метра.

Модель VX-7R имеет достаточно объёмную память каналов, включающей в себя:

450 рабочих каналов (MR), которые можно сгруппировать в 9 банков по 48 каналов в каждом;
12 (в версии США) или 11 (в версии для прочих стран) домашних (HOME) каналов (по 1 в каждом из диапазонов);
20 пар граничных частот диапазонов сканирования (PMS);
10 каналов с быстрым из выводом нажатием двух кнопок (OTM);
10 каналов "гипер-памяти" (HYP);
10 предустановленных каналов погоды (WX / NOAA);
89 предустановленных каналов популярных вещательных КВ АМ станций (RADIO);
280 предустановленных морских УКВ каналов (MARINE).

Существует несколько версий радиостанции. Так для японского рынка выпускалась VX-7, у которой с помощью кнопки 3 вызывался Телевизионный диапазон TV (группа "специальная память 5"). В тоже время у версии VX-7R с помощью кнопки 3 вызывался диапазон погоды WX. Соответственно надписи на корпусе над кнопкой 3 отличались.

По мимо этого, если в версии VX-7R в группе "специальная память 6" записаны частоты морских каналов, то в японской версии VX-7 в этой группе памяти записаны каналы японских железных дорог.
Также VX-7 выпускалась под маркой Vertex Standard, а VX-7R — под маркой Yaesu.

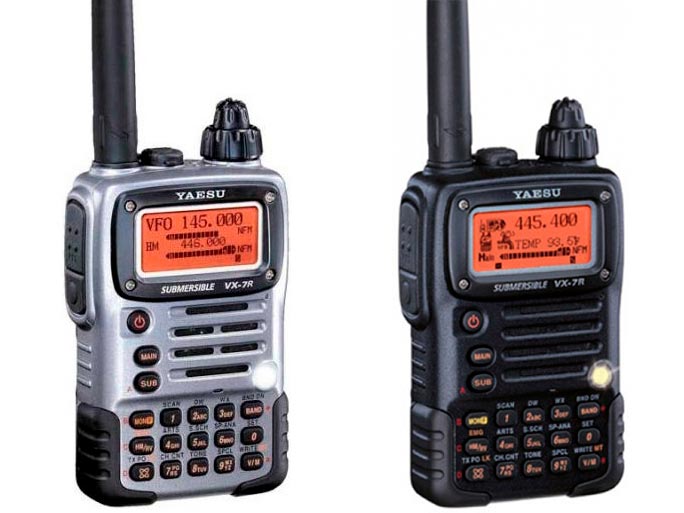

Yaesu VX-7 выпускалась с 2002 года в двух цветах корпуса: чёрном и серебристом.

Функциональные особенности

Более 880 каналов памяти
Именование каналов памяти
Спектраскоп
Поддержка системы связи через интернет — Vertex Standard WIRES™
Пылезащищенная, влагозащищенная
Возможность питания от внешнего источника
Графический ЖК-дисплей
Комплексный режим сохранения батареи
Индикатор текущего времени (часы)
Индикатор напряжения питания
Индикатор температуры внутри станции
Индикатор атмосферного давления
Индикатор высоты над уровнем моря
Автоматическое определение зоны взаимной радиовидимости (ARTS)
Встроенные CTCSS и DCS кодер/декодер
Встроенный DTMF кодер/декодер
Различные режимы автопоиска
Автоматическое определение репитерного сдвига (ARS)
Запрет работы на занятом канале (BCLO)
Автовыключение (АРО)
Таймерное отключение передачи (ТОТ)
Возможность клонирования
Возможность программирования мелодии сигнала вызова
Таймер автоматического отключения питания при бездействии (APO)
Поддержка английского и японского языков

Технические характеристики

Основное

Тип

радиолюбительская VHF/UHF радиостанция

Диапазон частот

TX:
Европа
50—54 МГц (MAIN и SUB)
144—146 МГц (MAIN и SUB)
430—440 МГц (MAIN и SUB)
США
50—54 МГц (MAIN и SUB)
144—148 МГц (MAIN и SUB)
222—225 МГц (MAIN)
430—450 МГц (MAIN и SUB)
MAIN RX:
0,5—1,8 МГц (СВ вещательный диапазон)
1,8—30 МГц (КВ вещательный диапазон)
30—59 МГц (р/л диапазон 6м / 50 МГц: в версии для США)
30—76 МГц (р/л диапазон 6м / 50 МГц: в версии для остальных)
59—108 МГц (УКВ вещательный диапазон: в версии для США)
88—108 МГц (УКВ вещательный диапазон: в версии для остальных)
108—137 МГц (Авиационный диапазон)
137—174 МГц (р/л диапазон 2м / 144 МГц)
174—222 МГц (МВ ТВ вещательный диапазон)
222—225 МГц (р/л диапазон 1,3м / 225 МГц: в версии для США)
225—420 МГц (ACT1: в версии для США)
222—420 МГц (ACT1: в версии для остальных)
420—470 МГц (р/л диапазон 70см / 430 МГц)
470—729 МГц (ДМВ ТВ вещательный диапазон: в версии для США)
470—800 МГц (ДМВ ТВ вещательный диапазон: в версии для остальных)
800—999 МГц (ACT2; частоты сотового диапазона заблокированы в версии для США)
SUB RX:
50—54 МГц
137—174 МГц
420—470 МГц

Шаг настройки

5, 9, 10, 12.5, 15, 20, 25, 50, 100 кГц

Репитерный разнос

±600 кГц (144 МГц)
±1.6 МГц (222 МГц)
±1.6, 5.0, 7.6 МГц (430 МГц)

Стабильность частоты

±5 ppm (−10°C ... +50°C)

Режим

TX: AM/FM/NFM
RX: AM/FM/NFM/WFM

Тип излучения

A3, F2D (16K0F2D), F3E (16K0F3E)

Сопротивление антенны / разъём

50 Ом / SMA

Разъём для подключения внешних гарнитур

4-контактный 3,5 мм

Диапазон рабочих температур

−20°C ... +60°C

Напряжение питания

Обычное: 7,4 В
Рабочее: 10—16 В

Ток потребления

200 мА / 240 мА(Приём одним приёмником / двумя приёмниками)
67 мА /100 мА (В ожидании с одним приёмником / двумя приёмниками, Экономайзер выключен)
28 мА / 34 мА (В ожидании с одним приёмником / двумя приёмниками, Экономайзер включен с соотношением 1:5)
200 мкА (В выключенном состоянии)
Tx 50 МГц АМ: 1.1 А (L2)
Tx 50 МГц ЧМ: 1.6 / 1.3 / 1.0 / 0.7 А (HI/L3/L2/L1)
Tx 144 МГц ЧМ: 1.7 / 1.4 / 1.1 / 0.8 А (HI/L3/L2/L1)
Tx 222 МГц ЧМ: 0.6 А (L2/L1)
Tx 430 МГц ЧМ: 1.8 / 1.5 / 1.2 / 0.9 А (HI/L3/L2/L1)

Время работы

Диапазон	Время работы, ч
Диапазон	FNB-80Li	FBA-23
50 МГц¹	6.5	7.0
144 МГц¹	6.0	6.5
430 МГц¹	5.5	6.0
Прочие²	15	15

¹ — Передача 6 сек., приём 6 сек., шумоподавитель закрыт 48 сек.
² — Продолжительный приём сигнала (шумоподавитель открыт)

Габаритные размеры

60×90×28,5 мм

Вес

260 г (с FNB-80LI и антенной)

Приёмник

Система приёмника

AM, NFM: Супергетеродин с двойным преобразованием
WFM: Супергетеродин с тройным преобразованием

Промежуточные частоты

	MAIN			SUB
	1-я	2-я	3-я	1-я	2-я
AM, NFM	47,25 МГц	450 кГц	—	46,35 МГц	450 кГц
WFM	45,8 МГц	10,7 МГц	1 МГц	—	—

Чувствительность

MAIN
AM (10 дБ С/Ш)

0.5—30 МГц: 3 мкВ
108—137 МГц: 1.5 мкВ

NFM (12 дБ SINAD)

30—50 МГц: 0.5 мкВ
50—54 МГц: 0.16 мкВ
54—76 МГц: 1 мкВ
137—140 МГц: 0.2 мкВ
140—150 МГц: 0.16 мкВ
150—174 МГц: 0.2 мкВ
174—225 МГц: 0.3 мкВ
300—350 МГц: 0.5 мкВ
350—400 МГц: 0.2 мкВ
400—470 МГц: 0.18 мкВ
800—999 МГц: 1 мкВ

WFM (12 дБ SINAD)>

76—108 МГц: 1 мкВ
174—250 МГц: 0.5 мкВ
470—540 МГц: 0.35 мкВ
540—800 МГц: 3 мкВ

SUB
NFM (12 дБ SINAD)

50—54 МГц: 0.18 мкВ
137—174 МГц: 0.18 мкВ
420—470 МГц: 0.2 мкВ

Избирательность по соседнему каналу

дБ

Избирательность по побочным каналам

дБ

Ширина полосы пропускания/избирательность

NFM, AM: 15 кГц или более/–6 дБ; или 35 кГц или менее/–60 дБ

Интермодуляционная избирательность

NFM, AM: 12 кГц / 25 кГц (–6 дБ / –60 дБ)
WFM: 200 кГц / 300 кГц (–6 дБ / –20 дБ)

Выходная мощность ЗЧ

200 мВт на 8 Ом нагрузку с 10% нелинейными искажениями (при питании 7,4 В)
400 мВт на 8 Ом нагрузку с 10% нелинейными искажениями (при питании 13,8 В)

Передатчик

Выходная мощность

	от 3 В (FBA-23)				от 7,4 В (FNB-80LI)				от внеш. источника ⎓13,8 В
	HI	L3	L2	L1	HI	L3	L2	L1	HI	L3	L2	L1
50 МГц АМ	300 мВт	50 мВт	50 мВт	50 мВт	1 Вт	1 Вт	1 Вт	1 Вт	1 Вт	1 Вт	1 Вт	1 Вт
50 МГц ЧМ	300 мВт	50 мВт	50 мВт	50 мВт	5 Вт	2,5 Вт	1 Вт	50 мВт	5 Вт	2,5 Вт	1 Вт	50 мВт
144 МГц ЧМ	300 мВт	50 мВт	50 мВт	50 мВт	5 Вт	2,5 Вт	1 Вт	50 мВт	5 Вт	2,5 Вт	1 Вт	50 мВт
222 МГц ЧМ	300 мВт	50 мВт	50 мВт	50 мВт			0,3 Вт	50 мВт			0,3 Вт	50 мВт
430 МГц ЧМ	300 мВт	50 мВт	50 мВт	50 мВт	5 Вт	2,5 Вт	1 Вт	50 мВт	5 Вт	2,5 Вт	1 Вт	50 мВт

Тип модуляции

F2D, F3E: Переменное реактивное сопротивление (MAIN и SUB)
A3: Низкоуровневая амплитудная модуляция (MAIN, 50 МГц)

Максимальное отклонение ЧМ (девиация)

±5 кГц (F2D, F3E), ±2,5 кГц

Внеполосные излучения

−60 дБц (при HI , L3 мощности)
−40 дБц (при L2, L1 мощности)

Тип и сопротивление микрофона

конденсаторный, 2 кОм

Принадлежности

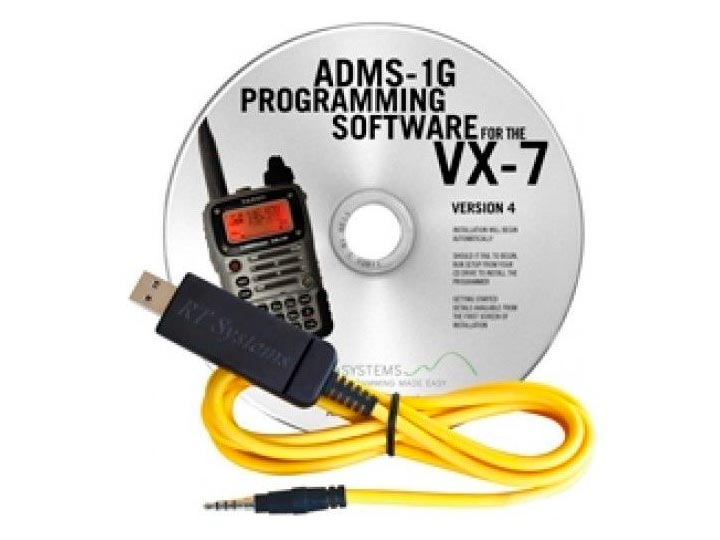

ADMS-1G	Windows 98 (or higher) PC programming kit. CD and PC USB cable	Набор из программного обеспечения на компакт-диске для для Microsoft Windows 98, ME, XP, 7, 8/8.1, 10 или Win 11 и кабеля USB-57A для USB-порта
CD-15	Rapid charger (requires NC-72B/C/U)	Быстрое зарядное устройство (необходим NC-72B/C/U)
CN-3	RF adapter to connect a BNC type antenna to the SMA antenna jack	Переходник BNC / SMA
CN-4	RF adapter to connect a UHF type antenna to the SMA antenna jack	Переходник UHF / SMA
CLIP-14	Belt clip	Поясной зажим
CMP460A	Waterproof Speaker/Microphone	Водонепроницаемый манипулятор с громкоговорителем и микрофоном

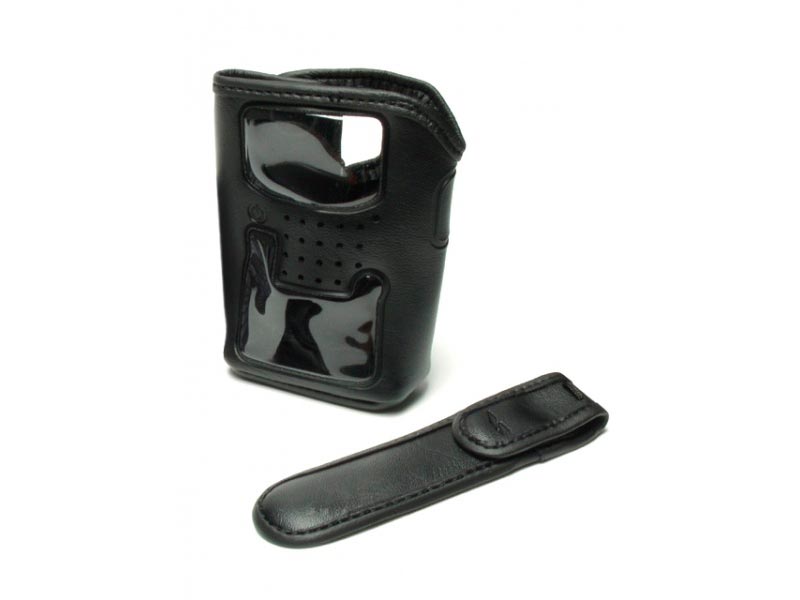

CSC-88	Vinyl carry soft case	Чехол
CT-27	Radio to radio cloning cable	Кабель для клонирования радиостанций
CT-44	Two pin microphone adapter for use with older Yaesu mics. It can also facilitate the connection of a TNC.	Переходник для подключения к контроллеру TNC для пакетной связи
CT-91	Adapter for use with older Yaesu mics. It can also facilitate the connection of a TNC.	Переходник для подключения к контроллеру TNC для пакетной связи
E-DC-5B	DC cigarette lighter cable with plug	Адаптер постоянного тока с разъёмом для прикуривателя
E-DC-6	DC cable; plug and wire inly	Кабель питания; только разъём и провод
FBA-23	Cell battery case (2 × AA)	Батарейный отсек для 2-х щелочных элементов 1,5 В типа "АА"
FNB-80Li	Lithium Ion Battery Pack 7.4V 1400 mAh	Литиево-ионная батарея 7,4 В, 1400 мА×ч
MH-34_B4B	Speaker/Microphone. Replaced by the SSM-17A	Манипулятор. Заменено на SSM-17A
MH-37_A4B	Earpiece/Microphone. Replaced by the SSM-57A	Гарнитура скрытого ношения. Заменено на SSM-57A
MH-57_A4B	Speaker/Microphone	Манипулятор
NC-72A	5-Hour Battery charger 100 VAC with japanese plug	5-часовое зарядное устройство для Японии
NC-72B	5-Hour Battery charger 100—120 VAC with american plug	5-часовое зарядное устройство для США
NC-72C	5-Hour Battery charger 230—240 VAC with european plug	5-часовое зарядное устройство для Европы
NC-72U	5-Hour Battery charger 230 VAC with UK plug	5-часовое зарядное устройство для Великобритании
SSM-17A	Speaker Mic	Манипулятор
SSM-57A	Compact lapel mic with earphone	Гарнитура скрытого ношения
SSM-64A	VOX/PTT headset with adjustable gain	Гарнитура с функцией VOX
SSM-517A	PTT headset	Гарнитура
SU-1	Barometric pressure sensor unit	Датчик атмосферного давления
VC-24	VOX/PTT headset with adjustable gain	Гарнитура с функцией VOX. Заменено на SSM-64A
VC-27	PTT headset	Гарнитура. Заменено на SSM-517A
YHA-64	Flexible rubber antenna	Гибкая обрезиненная антенна
