Yaesu VX-8

Содержание:
Описание
Функциональные особенности
Технические характеристики
Принадлежности
Комплектация
Доработки
Фотогалерея
Программное обеспечение
Документация

Описание

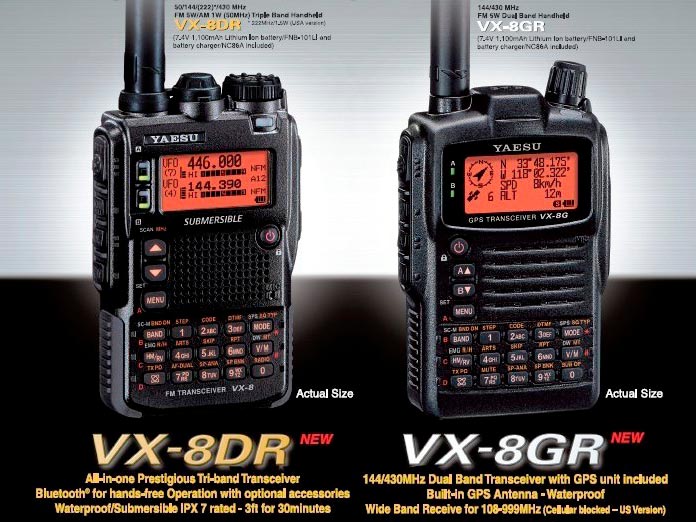

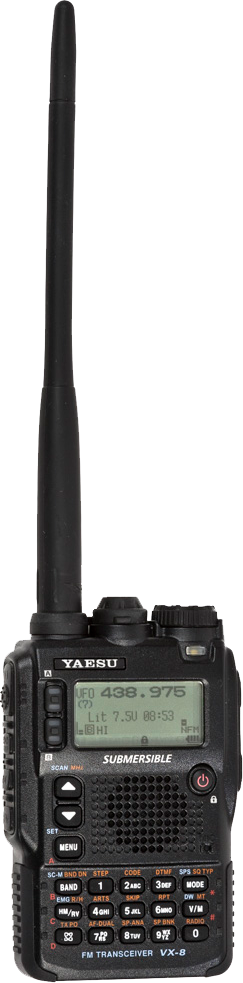

Yaesu VX-8 — миниатюрная радиостанция с расширенным диапазоном радиоприёмника, предоставляющая передовые функции для любительской радиосвязи в МВ и ДМВ диапазонах, наряду с не имеющими себе равными возможностями мониторинга.
Небольшой размер VX-8 позволяет брать его с собой куда угодно — в пеший поход, на катание на лыжах или на прогулку по городу:

• Благодаря IPX7, радиостанция может находиться под водой на глубине 1 м в течение 30 минут.

• Корпус хоть и не соответствует какому-либо из стандартов MIL, но довольно прочен, да ещё и к тому же многие кнопки покрыты прорезиненным покрытием.

• Yaesu VX-8 довольно миниатюрна, внешние органы управления выступают из корпуса на незначительные расстояния.

• Благодаря встроенному шагу 6,25 Гц перестройки частот, Yaesu VX-8 может легко быть точно настроена на любую частоту диапазона PMR-446.


Функциональная гибкость VX-8 предоставляет пользователю большой спектр возможностей, благодаря которым пользователь может наслаждаться работой. Кроме работы в диапазонах 50, 144 и 430 МГц, VX-8R обеспечивает работу малой мощностью 0,3Вт (QRP) в диапазоне 220 МГц, приём в радиовещательных АМ и ЧМ диапазонах, КВ диапазонах до 16 МГц, диапазонах МВ и ДМВ телевизионного вещания, авиационного УКВ АМ диапазона и широкого диапазона частот коммерческих и специальных пользователей. Двойной приём внутри диапазона (V/V и U/U) позволяет отслеживать две активных частоты. А дополнительное устройство датчика давления позволяет считывать показания давления с барометра и высоту при горном альпинизме или туризме, а также знать прогноз погоды, основанный на данных измерений.
При работе в диапазонах 50МГц, 144МГц и 430МГц с аккумуляторной батареей FNB-80LI чистая выходная мощность при передаче составляет 5 Вт в режиме ЧМ, а при работе в режиме АМ в диапазоне 50 МГц мощность несущей составляет 1 Вт. В VX-7R встроены кодеки CTCSS и DCS, в дополнении к эксклюзивной системе ARTS от Yaesu (Система автоответчика зоны связи), которая сигнализирует пользователю о наличии в зоне связи другой радиостанции, оборудованной такой же системой ARTS.
Дополнительные функции включают в себя удобную кнопку доступа к WIRES (расширенной системе ретрансляторов доступа в Интернет), таймер передачи (TOT), автоматическое отключение (APO), автоматический ретрансляторный сдвиг (ARS), а также средства уменьшения девиации передатчика в местностях с плотным расположением каналов. Высокочастотный шумоподавитель позволяет открывать станцию по запрограммированному значению S-метра.
Модель VX-8 имеет достаточно объёмную память каналов, включающей в себя:

• 900 рабочих каналов (MR), которые можно сгруппировать в 24 банков по 100 каналов в каждом;
• 99 пропускаемых каналов (SKIP);
• 12 (в версии США) или 11 (в версии для прочих стран) домашних (HOME) каналов (по 1 в каждом из диапазонов);
• 50 пар граничных частот диапазонов сканирования (PMS);
• 1 аварийный канал с автоматической передачей позывного азбукой Морзе (EAI);
• 10 предустановленных каналов погоды (WX / NOAA);
• 89 предустановленных каналов популярных вещательных КВ АМ станций (RADIO);
• 57 предустановленных морских УКВ каналов (VHF MARINE).

Существует несколько модификаций VX-8:

• Yaesu VX-8(R/E). Выпускалась с 2008 года.
• Yaesu VX-8D(R/E). Выпускалась с 2010 года. VX-8D — это улучшенная версия VX-8 с доработанным APRS. Внешне VX-8 и VX-8D неотличимы.
• Yaesu VX-8G(R/E). Выпускалась с 2010 года. VX-8G — это улучшенная версия VX-8 со встроенным GPS-модулем, но с урезанным Bluetooth, барометром и работой в 6-метровом диапазоне (50 МГц). Внешне VX-8G отличается от VX-8 / VX-8D.

Функциональные особенности

• Более 1260 каналов памяти
• Именование каналов памяти
• Спектраскоп
• 10 дБ аттенюатор для ослабления сильных сигналов
• Поддержка системы связи через интернет — Vertex Standard WIRES™
• Водонепроницаемость до 1 м в течение 30 мин (IPX-7)
• Возможность питания от внешнего источника
• Графический ЖК-дисплей
• Подсвечиваемая клавиатура
• Комплексный режим сохранения батареи
• Индикатор текущего времени (часы)
• Индикатор напряжения питания
• Индикатор температуры внутри станции
• Индикатор атмосферного давления
• Индикатор высоты над уровнем моря
• Автоматическое определение зоны взаимной радиовидимости (ARTS)
• Стереоприём
• Встроенные CTCSS и DCS кодер/декодер
• Встроенный DTMF кодер/декодер
• Различные режимы автопоиска
• Часы текущего времени с таймерами включения и выключения
• Работа в APRS
• Автоматическое определение репитерного сдвига (ARS)
• Запрет работы на занятом канале (BCLO)
• Автовыключение (АРО)
• Таймерное отключение передачи (ТОТ)
• Функция управления передачей голосом (VOX)
• Возможность ругелирования чувствительности микрофона
• Возможность клонирования
• Возможность программирования мелодии сигнала вызова
• Таймер автоматического отключения питания при бездействии (APO)
• Поддержка английского и японского языков
• Функции Bluetooth и GPS (опционально)
• Модем данных TNC AX-25 для APRS 1200/9600 бод
• Тренажер азбуки Морзе
• Передача 20 подготовленных текстовых сообщений по 16 символов в каждом (совместимо с FTM-10R/SR, VX-3R/E)

Технические характеристики

Основное
Тип	радиолюбительская VHF/UHF радиостанция
Диапазон частот	TX: Европа 50—54 МГц (A и B) 144—146 МГц (A и B) 430—440 МГц (A и B) США 50—52 МГц (A и B) 144—148 МГц (A и B) 222—225 МГц (A) 430—450 МГц (A и B) A RX: 0,5—1,8 МГц (СВ вещательный диапазон) 1,8—30 МГц (КВ вещательный диапазон) 30—59 МГц (р/л диапазон 6м / 50 МГц: в версии для США) 30—76 МГц (р/л диапазон 6м / 50 МГц: в версии для остальных) 59—108 МГц (УКВ вещательный диапазон: в версии для США) 76—108 МГц (УКВ вещательный диапазон: в версии для остальных) 108—137 МГц (Авиационный диапазон) 137—174 МГц (р/л диапазон 2м / 144 МГц) 174—222 МГц (МВ ТВ вещательный диапазон) 222—225 МГц (р/л диапазон 1,3м / 225 МГц: в версии для США) 225—420 МГц (ACT1: в версии для США) 222—420 МГц (ACT1: в версии для остальных) 420—470 МГц (р/л диапазон 70см / 430 МГц) 470—729 МГц (ДМВ ТВ вещательный диапазон: в версии для США) 470—800 МГц (ДМВ ТВ вещательный диапазон: в версии для остальных) 800—999 МГц (ACT2; частоты сотового диапазона заблокированы в версии для США) B RX: 30—76 МГц (р/л диапазон 6м / 50 МГц) 108—137 МГц (Авиационный диапазон) 137—174 МГц (р/л диапазон 2м / 144 МГц) 174—222 МГц (МВ ТВ вещательный диапазон) 222—420 МГц (ACT1) 420—580 МГц (р/л диапазон 70см / 430 МГц)
Шаг настройки	5, 6.25, 8.33, 9, 10, 12.5, 15, 20, 25, 50, 100 кГц
Репитерный разнос	±600 кГц (144 МГц) ±1.6 МГц (222 МГц) ±1.6, 5.0, 7.6 МГц (430 МГц)
Стабильность частоты	±5 ppm (−10°C ... +60°C)
Режим	TX: AM/FM/NFM RX: AM/FM/NFM/WFM
Тип излучения	A3E, F1D, F2A, F2D (16K0F2D), F3E (16K0F3E)
Сопротивление антенны / разъём	50 Ом / SMA
Разъём для подключения внешних гарнитур	4-контактный 3,5 мм
Диапазон рабочих температур	−20°C ... +60°C
Напряжение питания	Обычное: 7,4 В Рабочее: 4—16 В
Ток потребления	200 мА / 240 мА(Приём одним приёмником / двумя приёмниками) 85 мА /120 мА (В ожидании с одним приёмником / двумя приёмниками, Экономайзер выключен) 35 мА / 42 мА (В ожидании с одним приёмником / двумя приёмниками, Экономайзер включен с соотношением 1:5) 300 мкА (В выключенном состоянии) Tx 50 МГц АМ: 1.1 А (L2) Tx 50 МГц ЧМ: 1.6 / 1.3 / 1.0 / 0.7 А (HI/L3/L2/L1) Tx 144 МГц ЧМ: 1.7 / 1.4 / 1.1 / 0.8 А (HI/L3/L2/L1) Tx 222 МГц ЧМ: 1.2 / 0.6 А (L2/L1) Tx 430 МГц ЧМ: 1.9 / 1.5 / 1.2 / 0.9 А (HI/L3/L2/L1)
Время работы	Диапазон Время работы, ч FNB-101Li FNB-102Li FBA-39 50 МГц1 5.5 9.0 20 144 МГц1 5.0 8.5 17 222 МГц1 (в вер. для США) 6.0 11.0 20 430 МГц1 5.0 8.0 16 Прочие2 13 20 20 1 — Передача 6 сек., приём 6 сек., шумоподавитель закрыт 48 сек. 2 — Продолжительный приём сигнала (шумоподавитель открыт)
Габаритные размеры	60×95×24,2 мм
Вес	240 г (с FNB-101Li и антенной)
Приёмник
Система приёмника	AM, NFM: Супергетеродин с двойным преобразованием WFM: Супергетеродин с тройным преобразованием AM-, FM-радиовещание: Супергетеродин с одним преобразованием
Промежуточные частоты	MAIN SUB 1-я 2-я 3-я 1-я 2-я 3-я AM, NFM 47,25 МГц 450 кГц — 46,35 МГц 450 кГц — WFM 45,8 МГц 10,7 МГц 1 МГц 45,8 МГц 10,7 МГц 1 МГц AM-, FM-радиовещание 130 кГц — — — — —
Чувствительность	MAIN AM (10 дБ С/Ш) 0.5—30 МГц: 3 мкВ 108—137 МГц: 1.5 мкВ NFM (12 дБ SINAD) 30—54 МГц: 0.35 мкВ 54—76 МГц: 1 мкВ 137—140 МГц: 0.2 мкВ 140—150 МГц: 0.16 мкВ 150—174 МГц: 0.2 мкВ 174—222 МГц: 1 мкВ 300—350 МГц: 0.5 мкВ 350—400 МГц: 0.2 мкВ 400—470 МГц: 0.18 мкВ 800—999 МГц: 1.5 мкВ WFM (12 дБ SINAD)> 76—108 МГц: 1.5 мкВ 174—250 МГц: 0.5 мкВ 470—540 МГц: 1.5 мкВ 540—800 МГц: 3 мкВ SUB NFM (12 дБ SINAD) 50—54 МГц: 0.18 мкВ 144—148 МГц: 0.18 мкВ 430—450 МГц: 0.2 мкВ
Избирательность по соседнему каналу	дБ
Избирательность по побочным каналам	дБ
Ширина полосы пропускания/избирательность	NFM, AM: 15 кГц или более/–6 дБ; или 35 кГц или менее/–60 дБ
Интермодуляционная избирательность	NFM, AM: 12 кГц / 35 кГц (–6 дБ / –60 дБ) WFM: 200 кГц / 300 кГц (–6 дБ / –20 дБ)
Выходная мощность ЗЧ	200 мВт на 8 Ом нагрузку с 10% нелинейными искажениями (при питании 7,4 В) 400 мВт на 8 Ом нагрузку с 10% нелинейными искажениями (при питании 13,8 В)
Передатчик
Выходная мощность	от FNB-101LI, FNB-102LI, внеш. источника (⎓7,4 В) от FBA-39 (⎓4,5 В) HI L3 L2 L1 HI L3 L2 L1 50 МГц АМ 1 Вт 1 Вт 50 МГц ЧМ 5 Вт 2,5 Вт 1 Вт 50 мВт 1 Вт 50 мВт 144 МГц ЧМ 5 Вт 2,5 Вт 1 Вт 50 мВт 1 Вт 50 мВт 222 МГц ЧМ 1,5 Вт 1 Вт 500 мВт 50 мВт 500 мВт 50 мВт 430 МГц ЧМ 5 Вт 2,5 Вт 1 Вт 50 мВт 1 Вт 50 мВт
Тип модуляции	F2E, F3E: Переменное реактивное сопротивление (MAIN и SUB) A3E: Низкоуровневая амплитудная модуляция (MAIN, 50 МГц)
Максимальное отклонение ЧМ (девиация)	±5 кГц (F2E, F3E), ±2,5 кГц
Внеполосные излучения	−60 дБц (при HI, L3, L2 мощности) −50 дБц (при L1 мощности)
Тип и сопротивление микрофона	конденсаторный, 2 кОм

Принадлежности

ADMS-1H	Windows® 98 (or higher) PC programming kit. CD and PC USB cable	Набор из программного обеспечения на компакт-диске для для Microsoft Windows® 98, ME, XP, 7, 8/8.1, 10 или Win 11 и кабеля USB-57A для USB-порта

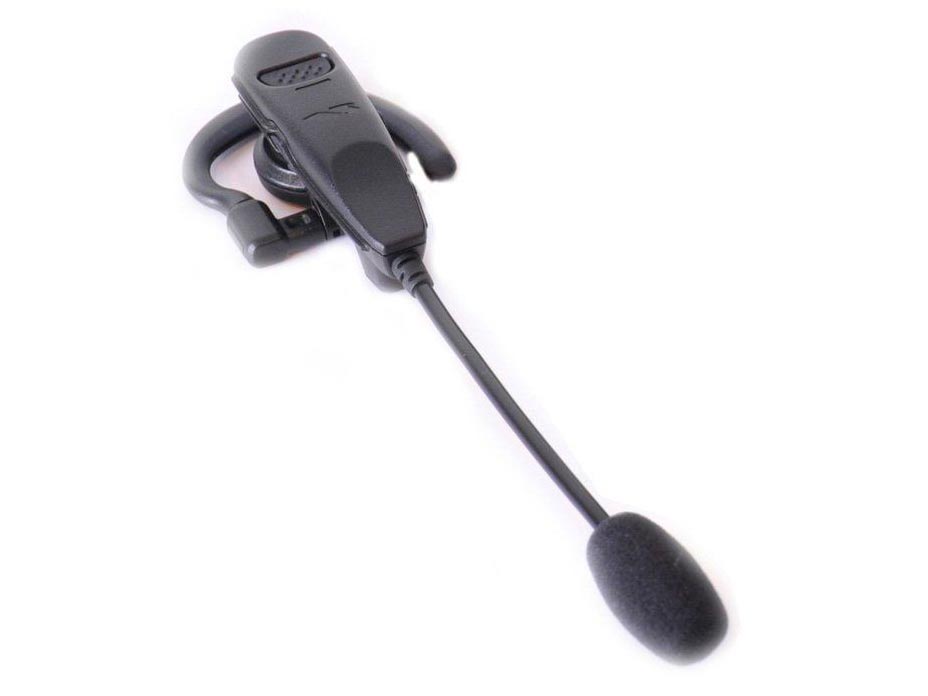

BH-1	Bluetooth® headset with stereo earphone jack (requires BU-1) (IP55)	Гаринтура Bluetooth® со стереоразъёмом (нужен BU-1) (IP55)
BH-2	Bluetooth® headset (requires BU-1) (IP55)	Гаринтура Bluetooth® (нужен BU-1) (IP55)

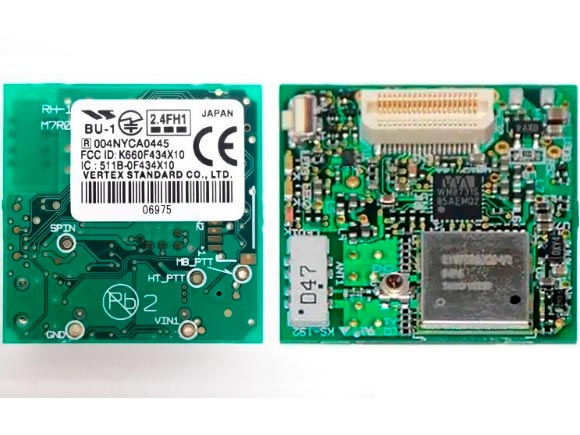

BU-1	Bluetooth® adapter unit	Плата модуля Bluetooth®
CD-40	3 hrs charger cradle for BH-1/BH-2 Bluetooth® headset	3ч зарядное устройство для гарнитур Bluetooth® BH-1 и BH-2

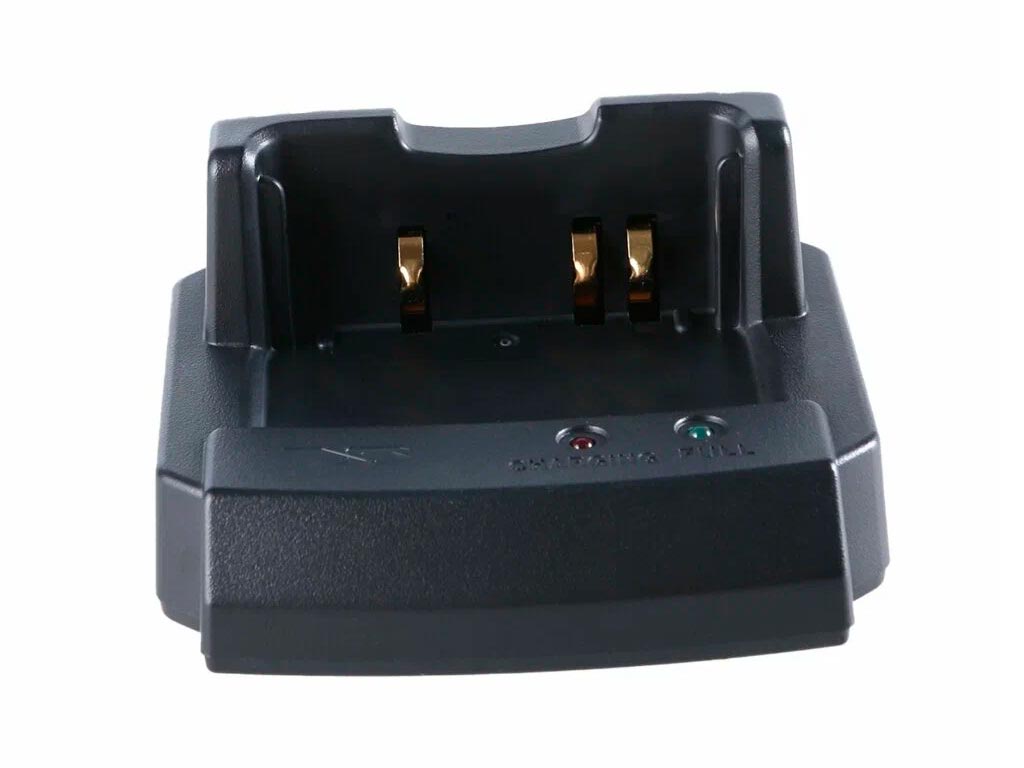

CD-41	2.5hrs Rapid charger cradle for FNB-101Li/FNB-102Li batteries	2.5ч быстрое зарядное устройство для батарей FNB-101Li и FNB-102Li
CN-3	RF adapter to connect a BNC type antenna to the SMA antenna jack	Переходник BNC / SMA
CN-4	RF adapter to connect a UHF type antenna to the SMA antenna jack	Переходник UHF / SMA

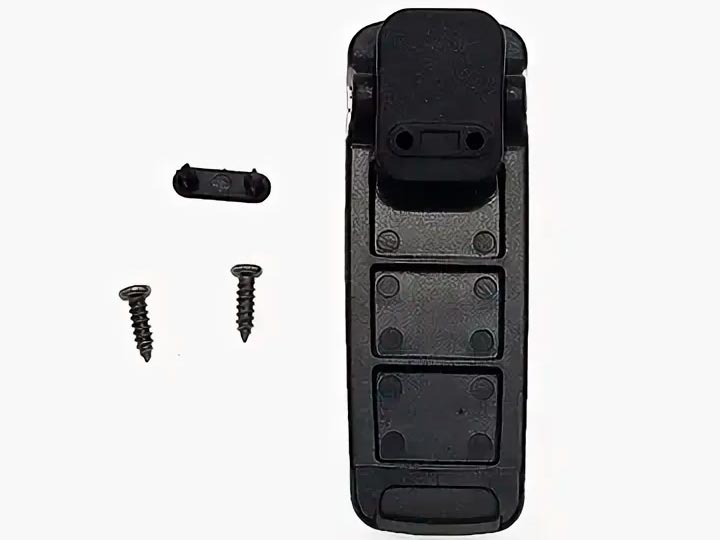

SHB-13	Belt clip	Поясной зажим

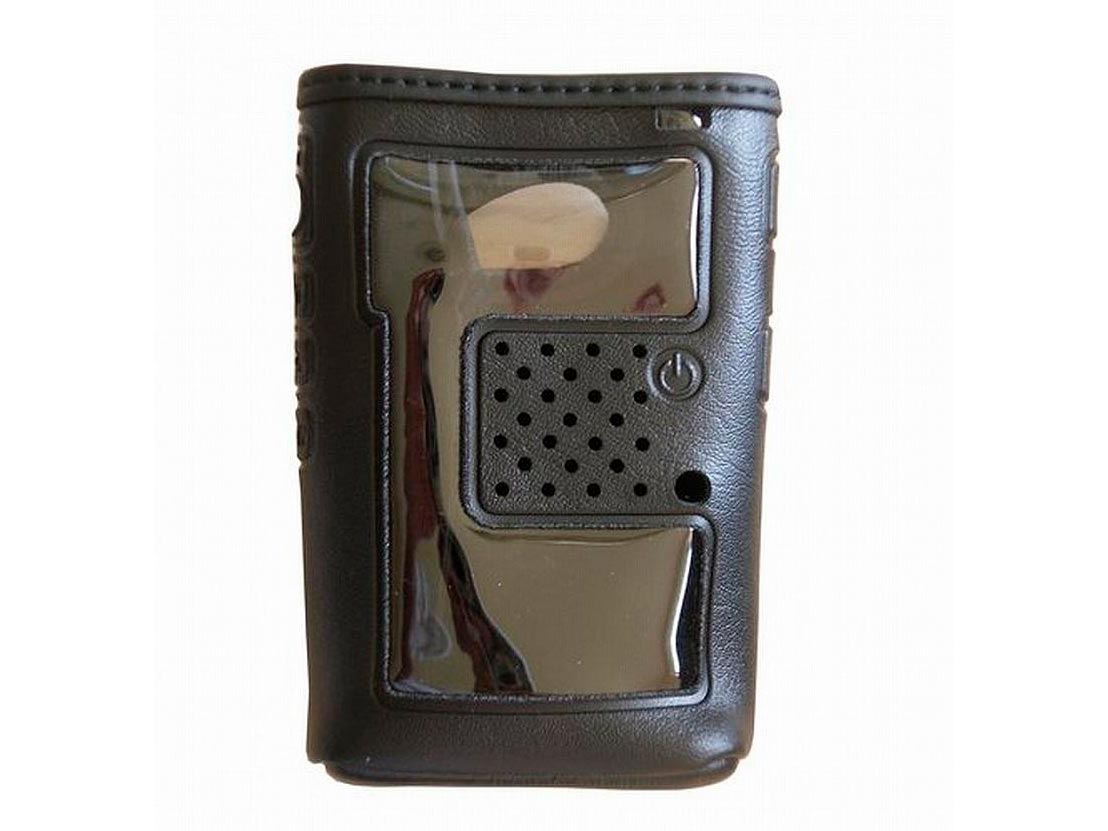

CSC-93	Vinyl carry soft case	Чехол
CT-131	Microphone adapter	Адаптер для гарнитур

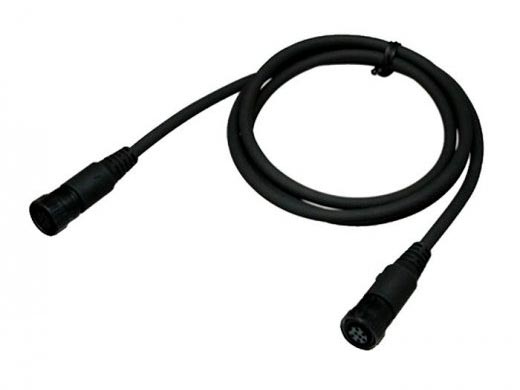

CT-134	Radio to radio cloning cable	Кабель для клонирования радиостанций
CT-136	GPS Antenna adapter for FGPS-2	Переходник для антенны GPS FGPS-2
E-DC-5B	DC cigarette lighter cable with plug	Адаптер постоянного тока с разъёмом для прикуривателя
E-DC-6	DC cable; plug and wire inly	Кабель питания; только разъём и провод

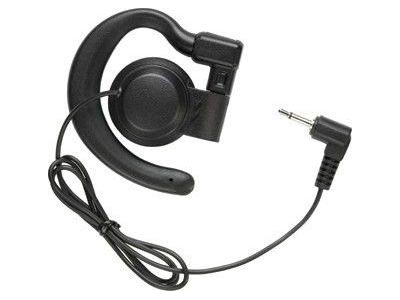

FEP-4	Earphone (stereo) for BH-1 Bluetooth® headset	наушник (для стерео) для гарнитуры Bluetooth® BH-1

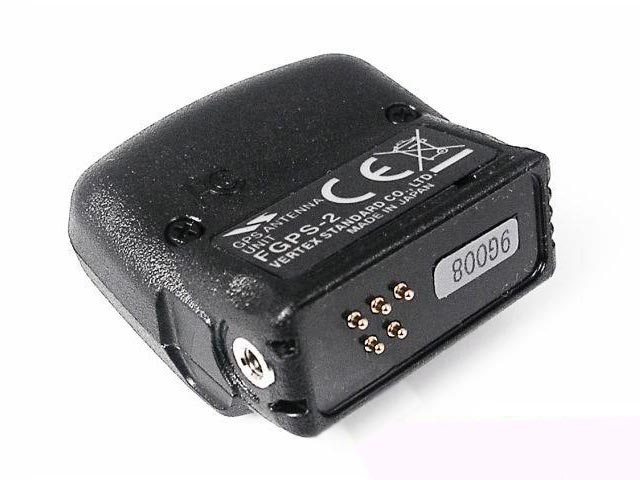

FGPS-2	GPS Antenna unit (IPX7)	Антенна GPS (IPX7)

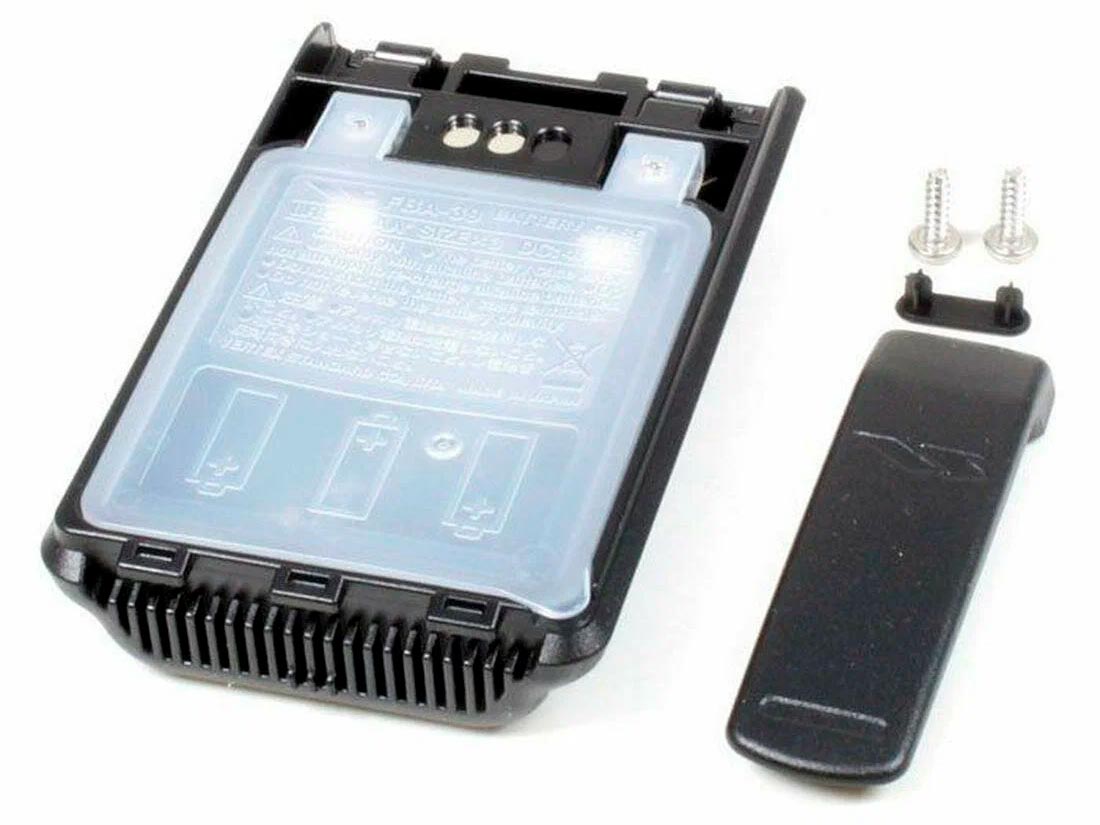

FBA-39	Cell battery case (3 × AA)	Батарейный отсек для 3-х щелочных элементов 1,5 В типа "АА"

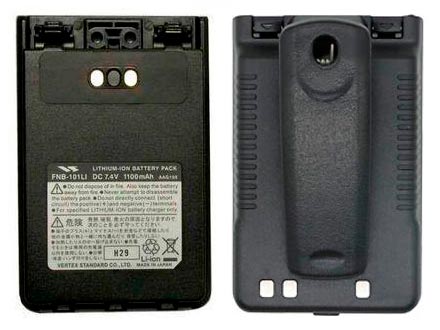

FNB-101Li	Lithium Ion Battery Pack 7.4V 1100 mAh	Литиево-ионная батарея 7,4 В, 1100 мА×ч

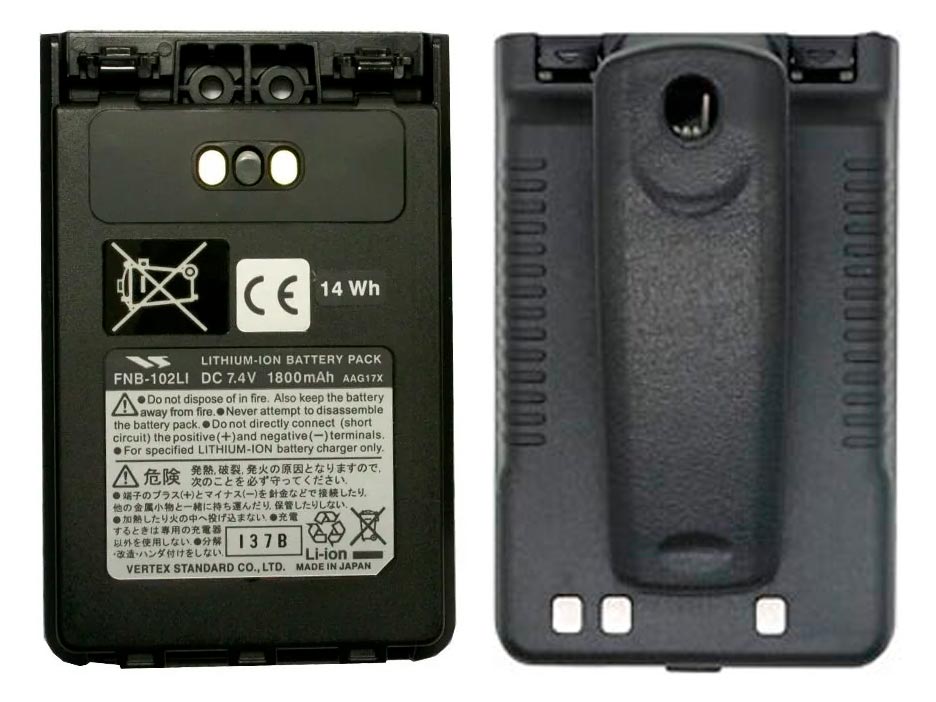

FNB-102Li	Lithium Ion Battery Pack 7.4V 1800 mAh	Литиево-ионная батарея 7,4 В, 1800 мА×ч

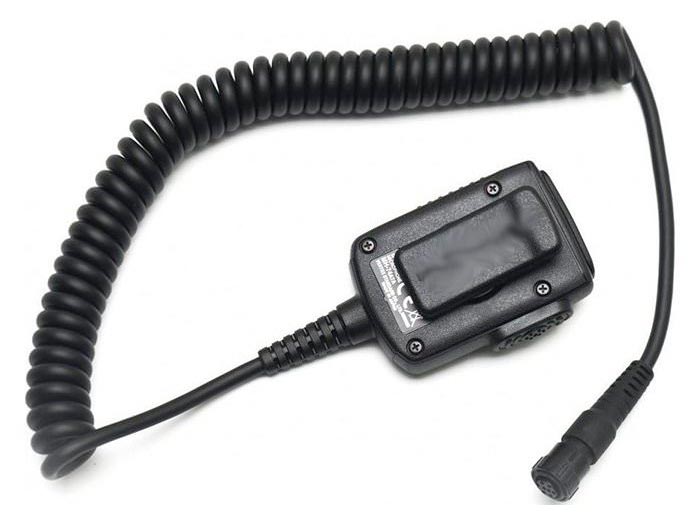

MH-74A7A	Waterproof speaker microphone (IPX-7)	Манипулятор водозащищённый (IPX-7), подготовлен для установки антенны GPS FGPS-2 (IPX7)
NC-85A	Battery charger for CD-40 headset cradle 100 VAC with japanese plug	Зарядное устройство для CD-40 для Японии
NC-85B	Battery charger for CD-40 headset cradle 120 VAC with american plug	Зарядное устройство для CD-40 для США
NC-85C	Battery charger for CD-40 headset cradle 220—240 VAC with european plug	Зарядное устройство для CD-40 для Европы
NC-85U	Battery charger for CD-40 headset cradle 230 VAC with UK plug	Зарядное устройство для CD-40 для Великобритании
NC-86A	Battery charger 100 VAC with japanese plug	Зарядное устройство для Японии
NC-86B	Battery charger 120 VAC with american plug	Зарядное устройство для США
NC-86C	Battery charger 220—240 VAC with european plug	Зарядное устройство для Европы
NC-86U	Battery charger 230 VAC with UK plug	Зарядное устройство для Великобритании
YHA-64	Flexible rubber antenna for EXP version	Гибкая обрезиненная антенна
YHA-65	Flexible rubber antenna for USA version	Гибкая обрезиненная антенна в версии для США

Комплектация

Комплект поставки радиолюбительской радиостанции Yaesu VX-8:

• Радиостанция Yaesu VX-8;
• YHA-64 Трёхдиапазонная портативная антенна на диапазоны 50, 144 и 430 МГц (Версия для Европы и Японии)
  YHA-65 Четырёхдиапазонная портативная антенна на диапазоны 50, 222, 144 и 430 МГц (Версия для США);
• FNB-101Li Аккумуляторная батарея 7,2В 1100мА×ч;
• NC-86A/B/C/U Сетевое зарядное устройство, адаптер питания;
• CLIP Поясной зажим;
• Шнурок на кисть руки;
• Инструкция по эксплуатации Yaesu VX-8;
• Гарантийная карта.

Доработки

Расширение диапазона частот передачи Yaesu VX-8R

Изначально радиостанция Yaesu VX-8R поставляется с возможностью передачи в радиолюбительских диапазонах, границы которых зависят от региона распространения. Для того, чтобы расширить диапазон частот передачи у Yaesu VX-8R необходимо:

1. Включите радиостанцию.

2. Перейдите в режим установок, нажав кнопку
   SET
   .

3. #21 CWID.

4. CWID (ON).

5. Нажмите кнопку
   MODE
   .

6. Вращая валкодер, выберите "A", а затем нажмите кнопку
   MODE
   .

7. Вращая валкодер, выберите "H", а затем нажмите кнопку
   MODE
   .

8. Вращая валкодер, выберите "0", а затем нажмите кнопку
   MODE
   .

9. Вращая валкодер, выберите "2", а затем нажмите кнопку
   MODE
   .

10. Вращая валкодер, выберите "9", а затем нажмите кнопку
    MODE
    .

11. Вращая валкодер, выберите "M", а затем нажмите кнопку
    MODE
    .

12. После того, как у вас получилось набрать "AH029M", нажмите кнопку
    SET
    , чтобы выйти из режима установок.

13. Выключите радиостанцию.

14. Удерживая нажатыми кнопки
    HM/RV
    ,
    MENU
    , включите радиостанцию.

15. Вращая валкодер, выберите "MODE ***".

16. Нажмите кнопку
    F/W
    .

17. Выключите радиостанцию.

18. Включите радиостанцию.


После этого Yaesu VX-8R сможет передавать в диапазонах частот 50—54 МГц, 120—173.995 МГц, 220—224.995, 420—469.995 МГц.
Помните, что в результате вышеописанных манипуляций содержимое памяти радиостанции (все настройки, каналы памяти) теряются и устанавливаются на заводские.

Расширение диапазона частот передачи Yaesu VX-8DE

Изначально радиостанция Yaesu VX-8DE поставляется с возможностью передачи в радиолюбительских диапазонах, границы которых зависят от региона распространения. Для того, чтобы расширить диапазон частот передачи у Yaesu VX-8DE необходимо:

1. Выключите радиостанцию.

2. Извлеките аккумулятор.

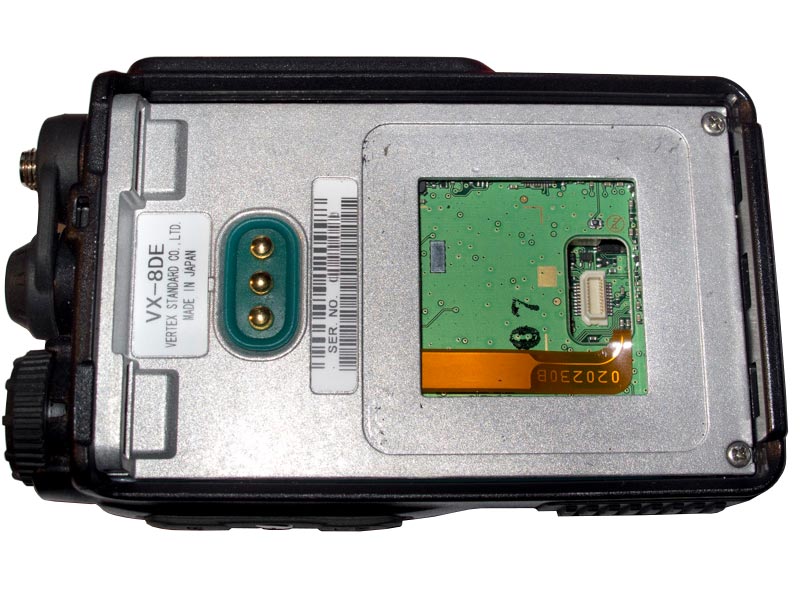

3. Удалите наклейку с корпуса, закрывающую разъём.
   Обратите внимание: для сохранения водонепроницаемости по стандарту IPX7 потребуется новая наклейка. Обычно она идет в комплекте.

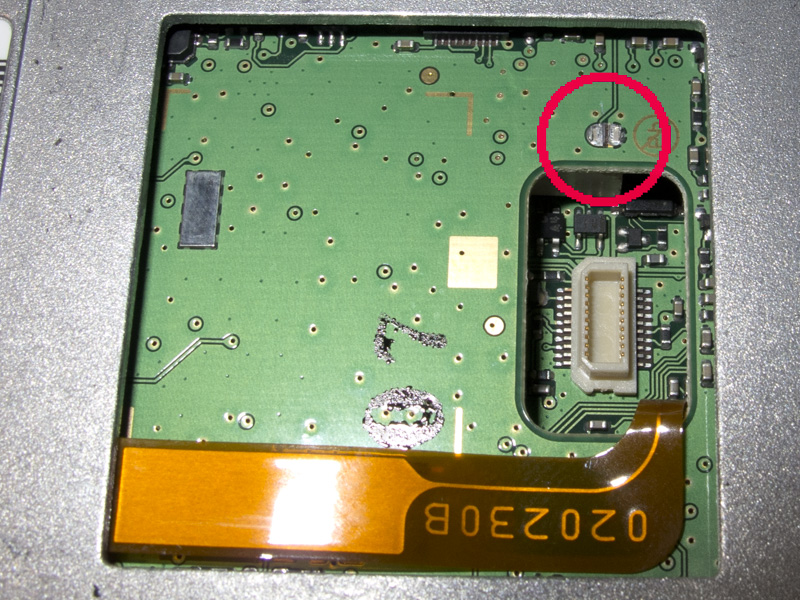

4. Найдите резистор с нулевым сопротивлением, расположенный на плате рядом с разъёмом Bluetooth.

5. С помощью маломощного паяльника удалите данный резистор-перемычку.

6. Наклейте наклейку обратно, для соблюдения IPX7.

7. Установите аккумулятор.

8. Включите радиостанцию.


После этого Yaesu VX-8DE сможет передавать в диапазонах частот 50—54 МГц, 120—173.995 МГц, 220—224.995, 420—469.995 МГц.
Помните, что в результате вышеописанных манипуляций содержимое памяти радиостанции (все настройки, каналы памяти) теряются и устанавливаются на заводские.

Фотогалерея

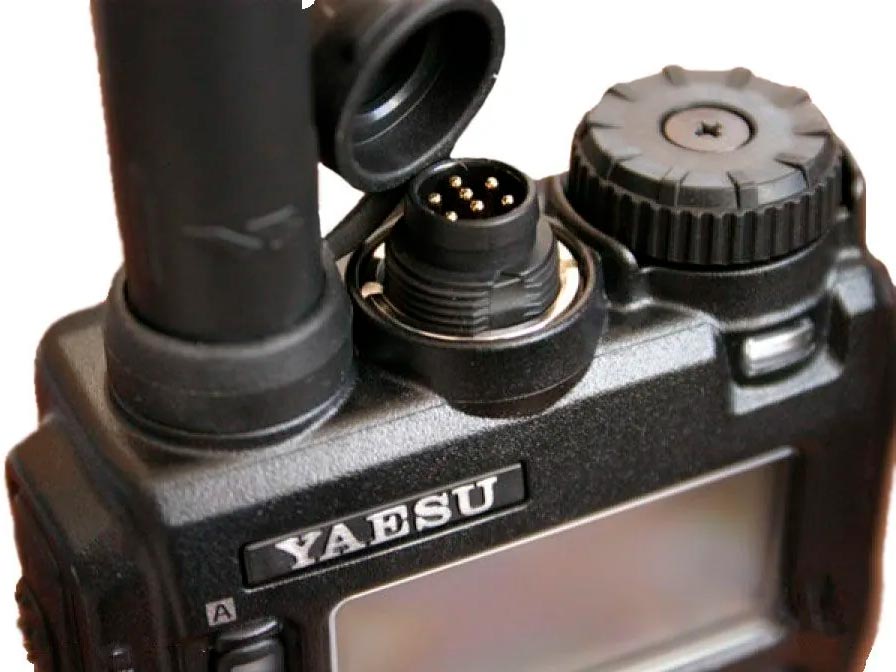

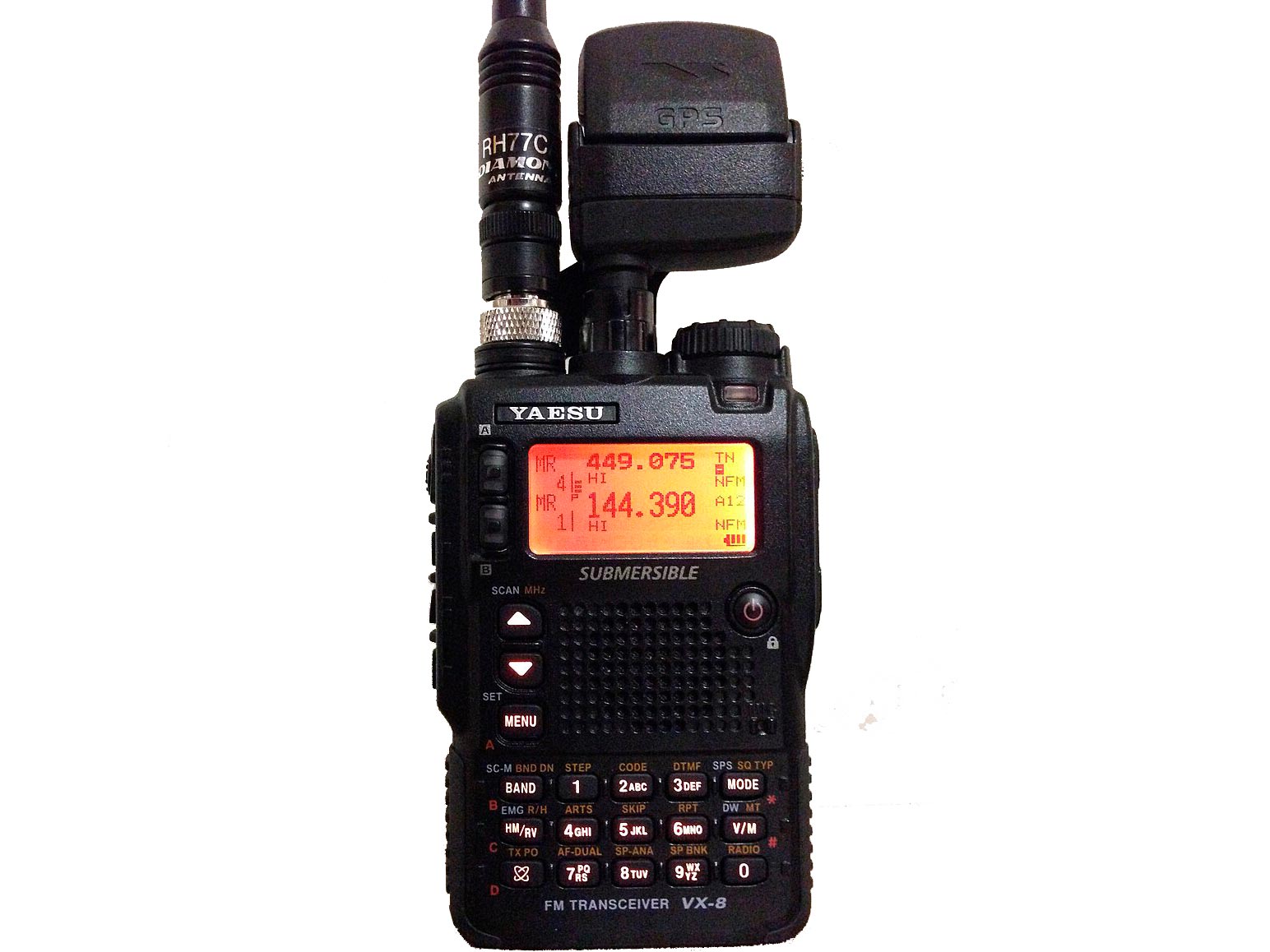

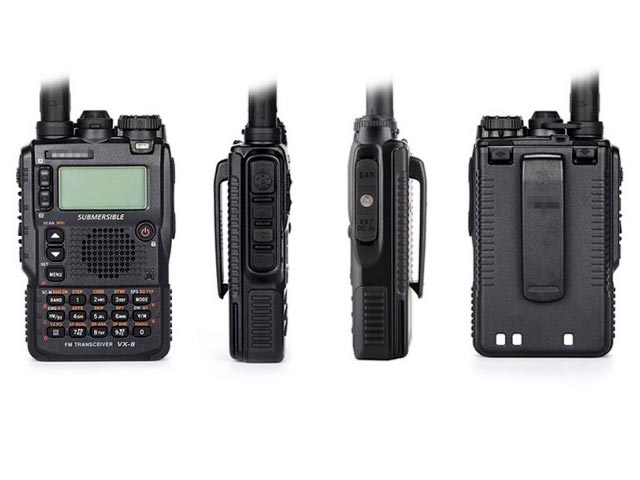

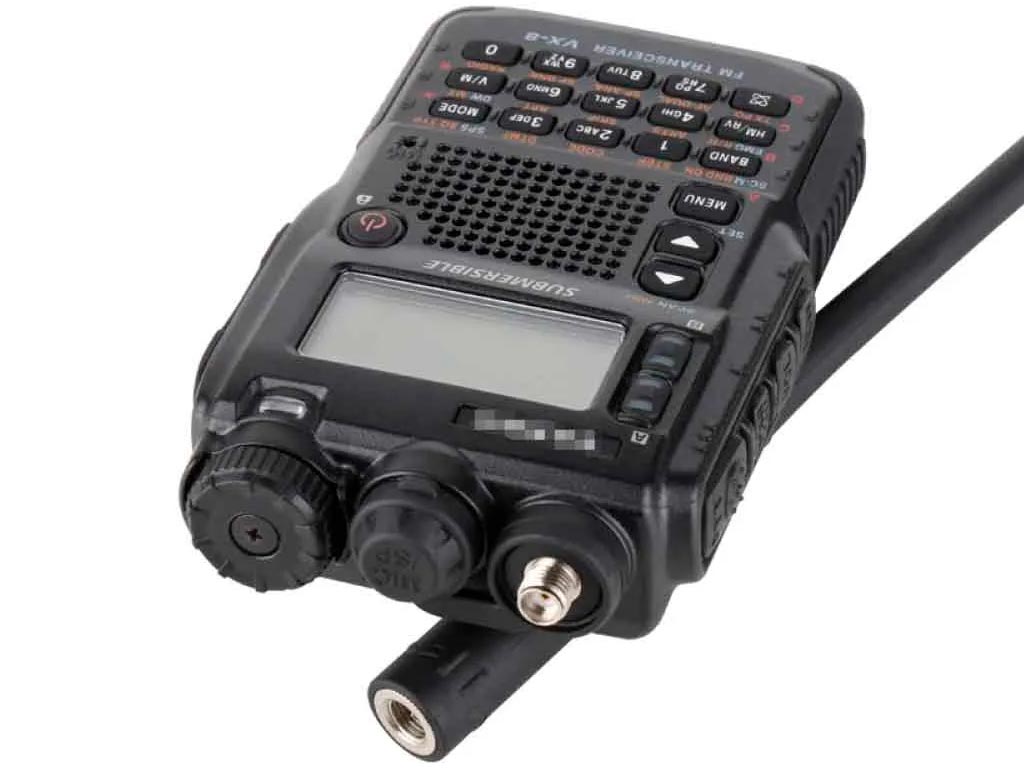

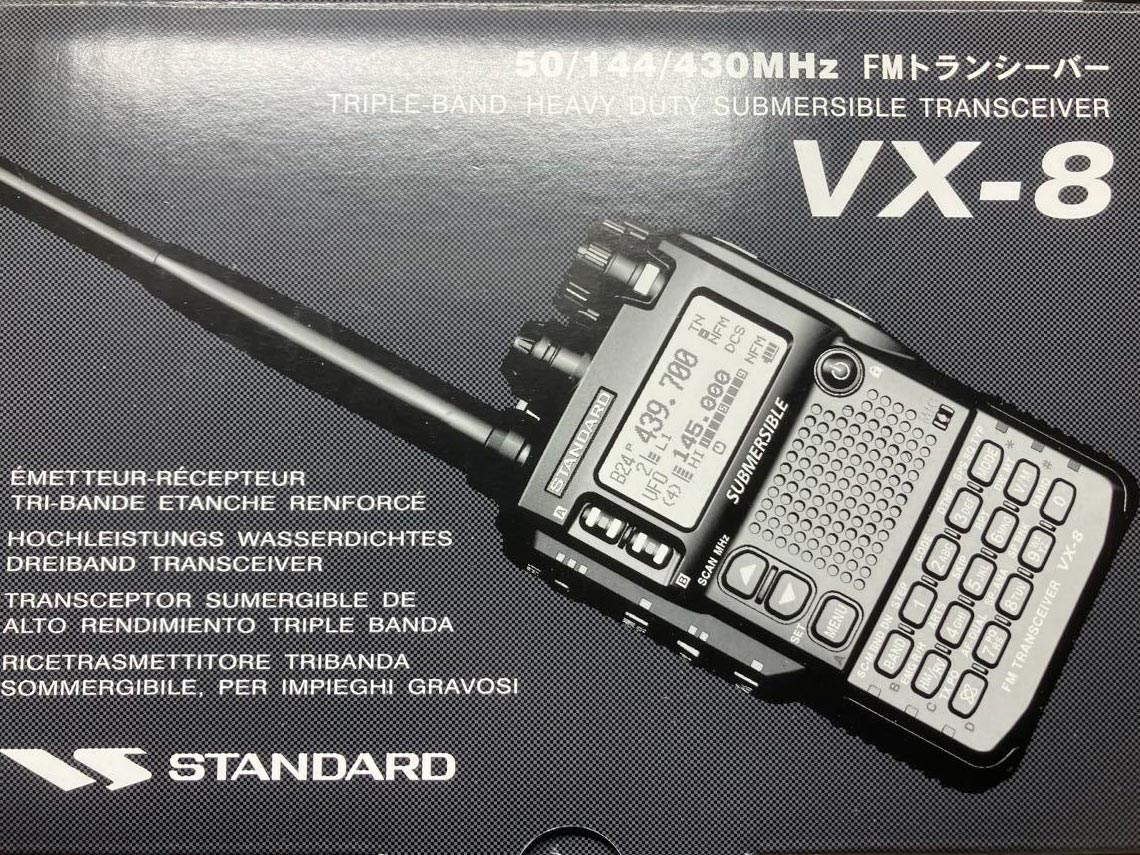

Yaesu VX-8 / VX-8D

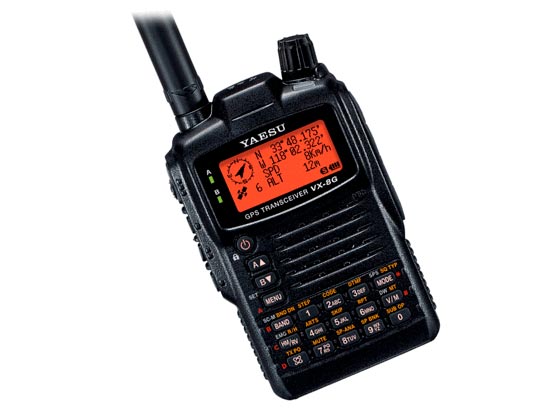

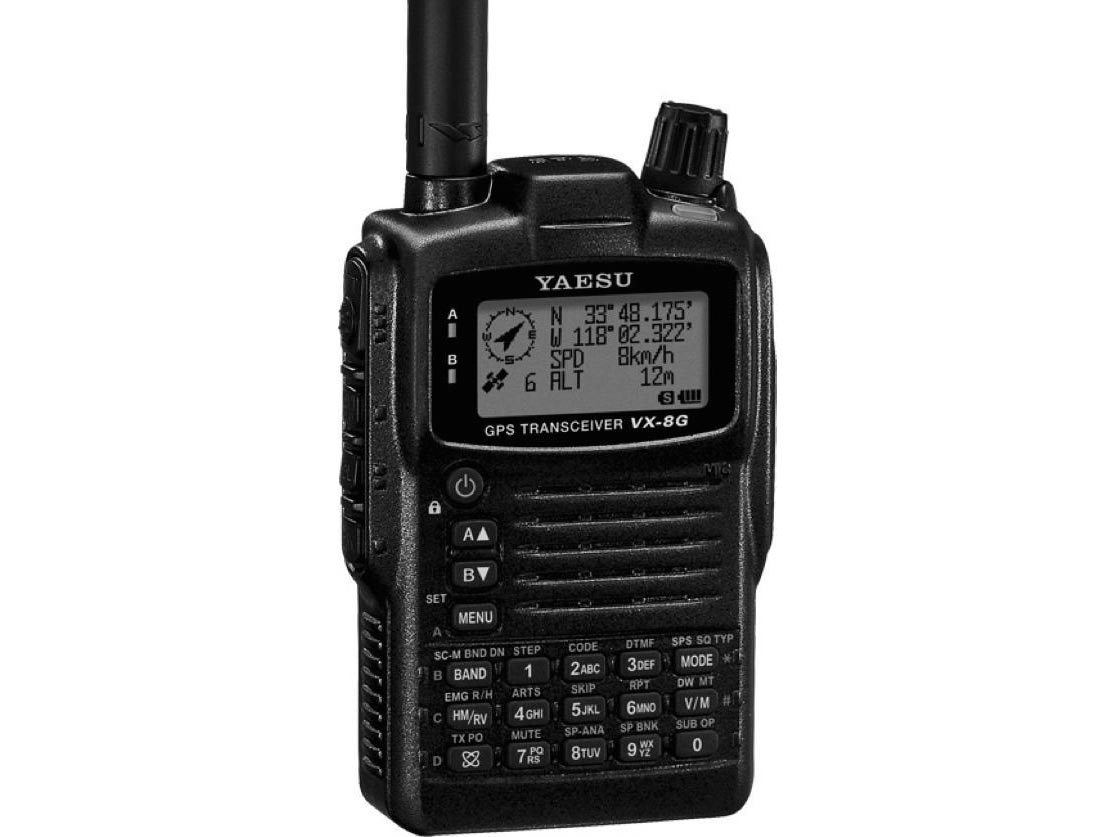

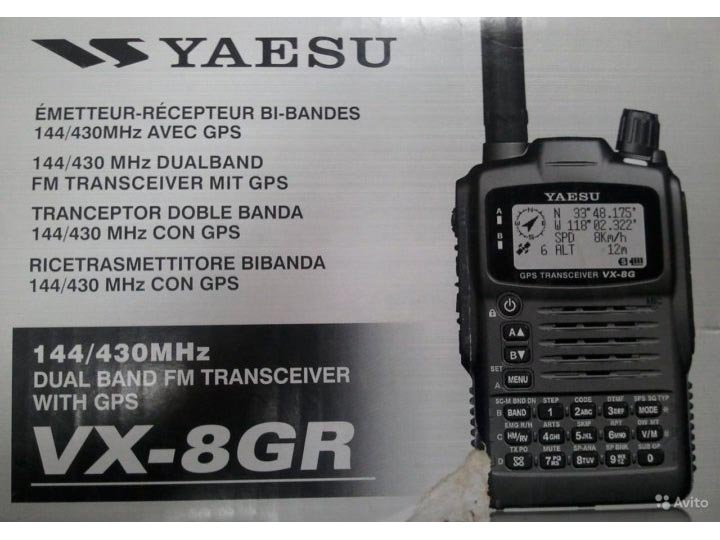

Yaesu VX-8G

Программное обеспечение

Для программирования радиостанции Yaesu VX-8 с помощью персонального компьютера существуют:

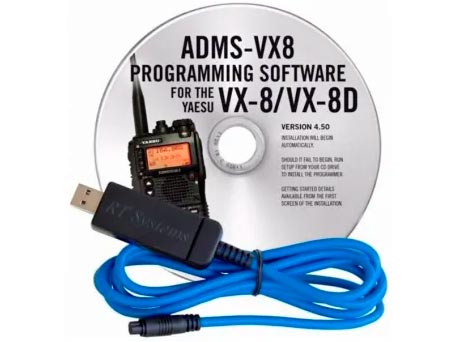

• комплект ПО ADMS-VX8 компании RT Systems и специального кабеля для подключения радиостанции VX-8 / VX-8D к ПК.

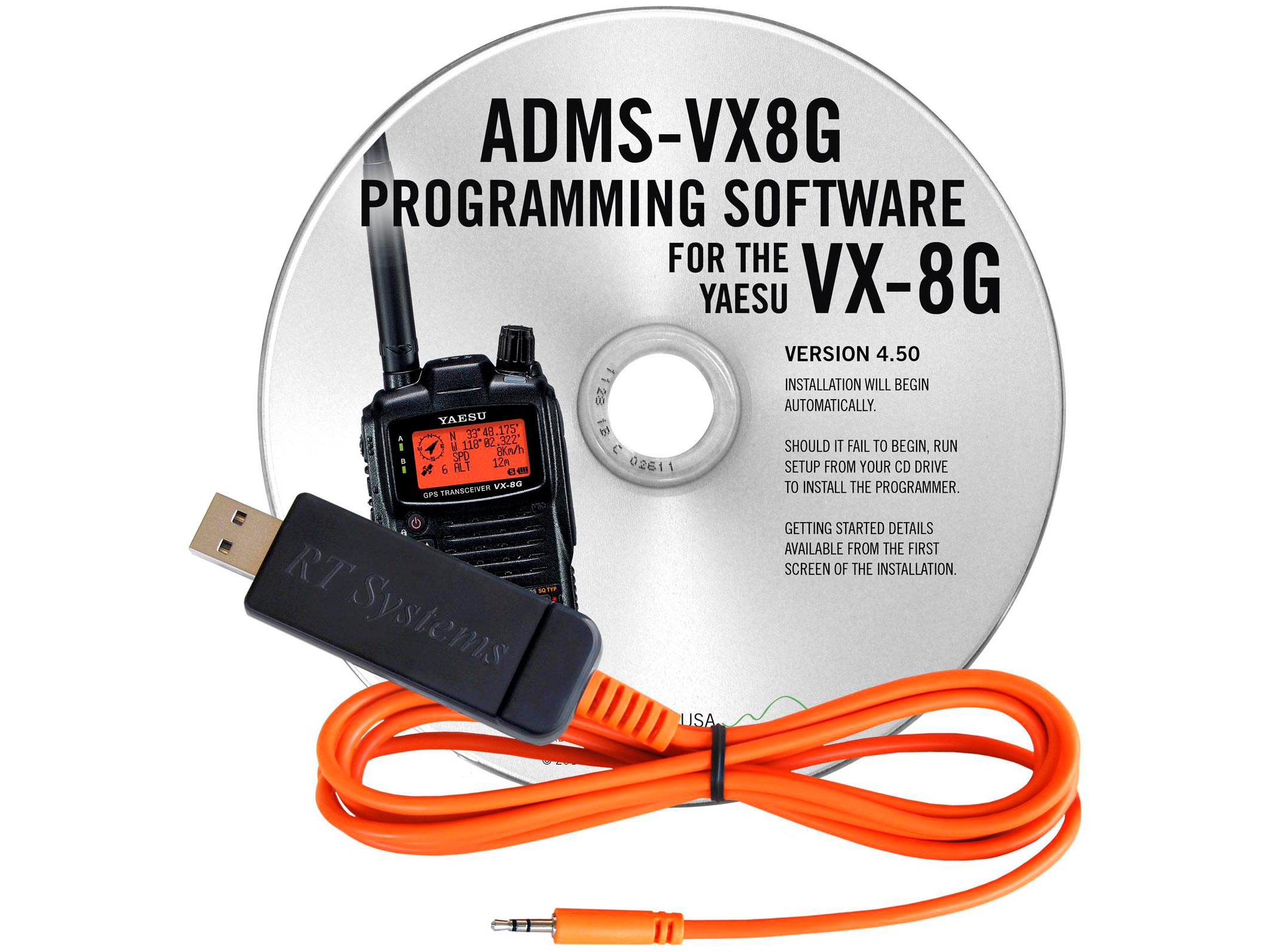

• комплект ПО ADMS-VX8G компании RT Systems и специального кабеля для подключения радиостанции VX-8G к ПК.
• CHIRP.
• FTBVX8J — Специализированный софт от сторонних радиолюбителей, созданный в период актуальности модели специально для работы с памятью VX-8R.

Документация

• Различия между Yaesu VX-8, VX-8D и VX-8G (английский)

Yaesu VX-8

• Руководство пользователя Yaesu VX-8 (русский) версия ООО "Системы информации и связи"
• Руководство пользователя Yaesu VX-8 (английский)
• Руководство пользователя Yaesu VX-8 (испанский)
• Руководство пользователя Yaesu VX-8 (итальянский) версии 2009 г.
• Руководство пользователя Yaesu VX-8 (итальянский) версии 2010 г.
• Руководство пользователя Yaesu VX-8 (немецкий)
• Руководство пользователя Yaesu VX-8 (японский)
• Руководство по обслуживанию Yaesu VX-8 (английский)
• Улучшения Yaesu VX-8 (английский)
• Брошюра о Yaesu VX-8 (английский)

Yaesu VX-8D

• Руководство пользователя Yaesu VX-8D (английский) версии 2010 г.
• Руководство пользователя Yaesu VX-8D (английский) версии 2012 г.
• Руководство пользователя Yaesu VX-8D (французский)

Yaesu VX-8G

• Руководство пользователя Yaesu VX-8G (английский) версии 2010 г.
• Руководство пользователя Yaesu VX-8G (английский) версии 2011 г.
• Руководство пользователя Yaesu VX-8G (итальянский)
• Руководство пользователя Yaesu VX-8G (немецкий)
