Yaesu FT-51R

Содержание:
Описание
Функциональные особенности
Технические характеристики
Принадлежности
Аккумуляторы
Доработки
Недокументированные возможности
Мелодии вызова
Фотогалерея
Программное обеспечение
Документация

Описание

Yaesu FT-51R — двухдиапазонный ЧМ портативный трансивер с пейджингом.
FT-51R является представителем третьего поколения двухдиапазонных портативных трансиверов. Меньше, чем FT-470 и FT-530. Для управления FT-51R используется сразу два микропроцессора, что облегчает работу с ним и дает больше возможностей при работе, чем вы имеете пальцев. Изящный ударопрочный корпус сочетает стиль сотового телефона и идеал станции для тяжелых условий.
Большое количество радиочастотных каналов, которые можно сохранять в памяти для быстрого доступа к ним. В память радиоканала помимо частоты приёма также дополнительно можно сохранять частоту передачи, одну из 39 субзвуковых частот системы CTCSS отдельно как для частоты приема, так и для частоты передачи, мощность передатчика, а также установить название канала из 8 символов латиницы и цифр.
В FT-51R можно установить автоматическое смещение частоты при работе с ретрансляторами. Также FT-51R также может быть и сам выступить в роли как одно- или двухсторонний ретранслятор.
Клавиатура FT-51R работает как генератор DTMF во время передачи, во время дежурного приёма позволяет вводить номер канала или частоты для быстрого перехода к ним, в режиме настроек позволяет задавать необходимые параметры.
Функция телефонии может сохранить в памяти до 10 телефонных номеров длиной до 15 знаков для набора телефонных абонентов при работе через телефонные шлюзы.
Многокомбинационный блокировщик органов управления позволяет отключить управляющие функции по вашему выбору: кнопка РТТ, клавиатуру, валкодер и т.д.
FT-51R в плане функции пейджинга совместим со станция FT-11R, FT-41R и FT-530.
Радиостанция FT-51R производилась YAESU MUSEN CO. в Японии в 1994—1999 гг. Yaesu FT-51 выпускалась в двух вариантах: FT-51R — для Европы и США, FT-51ND (FT-51) — для Японии. Версия для Японии отличалась тем, что в станции на плате UHF были распаяны дополнительные радиоэлементы, позволяющие радиоприёмнику действительно принимать частоты в диапазоне 800—999 МГц. В 90-х в США на этих частотах работали мобильные сети аналогового стандарта AMPS. И с целью исключения возможности прослушивания этих частот, в американской версии в радиоприёмнике UHF отсутствует часть радиоэлементов, не позволяя радиоприёмнику принимать что-либо в диапазоне 800—999 МГц.

Функциональные особенности

• Форм-фактор мобильного телефона
  Радиостанция FT-51R внешне выглядит как мобильный телефон образца середины 90-х гг. В верхней части корпуса расположен динамик, под ним расположен большой дисплей, ещё ниже — клавиатура, а под ней — микрофон. Станция удобно лежит в руке. А поскольку она полнодуплексная, то в 90-е её очень часто использовали как раз в качестве мобильного телефона, располагая какую-либо базовую станцию с телефонной линией у себя дома или на работе.

• Большой ЖКИ дисплей и клавиатура с подсветкой
  Дисплей и клавиатура имеют несколько режимов подсветки.
  Дисплей показывает 5 цифр текущей частоты для каждого диапазона, отображает большинство функций, а также относительный уровень сигнала и текстовые сообщения.

• Отображение подсказок пользователю
  Предварительно запрограммированные на заводе сообщения-подсказки позволяют легче управлять радиостанцией. Например они могут подсказать что и в какой ситуации пользователю необходимо ввести, какие клавиши нажать; могут подсказать об установленном типе аккумулятора и т.д.

• Контроль спектра
  Просмотр частот выше и ниже вашей текущей частоты позволяет определить как наличие самих передач других станций, так и их частоты.

• CTCSS
  Встроенная CTCSS система выдает 39 субзвуковых частот, которые также могут быть сохранены в памяти. Автопоиск тонов позволяет вам идентифицировать с помощью субзвуковых частот другую станцию.

• CTCSS пейджинг
  Селективный CTCSS вызов позволяет вам спокойно ожидать вашего индивидуального или группового вызова. При вызове радиостанции, на её дисплее будет отображаться мигающий значок колокольчика.

• DTMF пейджинг
  Селективный DTMF вызов и конфиденциальный пейджинг позволяет вам спокойно ожидать вашего индивидуального или группового вызова. Запоминание десяти 3-х значных номеров наиболее часто вызываемых вами станций или групп. Дополнительный буфер запоминает последний принятый 3-х значный номер. Во время приема сообщения вы услышите сигнал вызова. Вы также можете запрограммировать включение подсветки при получении вызова. Подтверждение получения вашего сообщения гарантирует получение вашим абонентом вызовов от вас.

• Передача текстовых сообщений с помощью DTMF
  В дополнение к предыдущему вы можете передать текстовое сообщение длиной до 12 знаков (буквы латиницы, цифры и знаки препинания) при помощи DTMF сигналов. В памяти вы можете заранее запрограммировать до 10 исходящих сообщений и запомнить до 9 полученных сообщений. Вы также можете использовать запрограммированные на заводе сообщения. При этом передаваемые вами сообщения вы можете подписать текстом до 8 знаков (например вашим именем или позывным).
  При приёме подписанных сообщений, а также будете видеть имя адресата.

• Передача сигналов DTMF
  При работе с телефонными шлюзами вы можете передавать цифры телефонного номера абонента до которого хотите дозвониться. Достаточно зажать кнопку передачи и вводить номер, нажимая на соответствующие цифры.

• Приём сигналов DTMF и отображение на дисплее
  FT-51R позволяет отображать на дисплее цифры DTMF, принимаемые в текущий момент времени. В 90-е эта функция позволяла выяснить последовательность DTMF для доступа к телефонным интерфейсам различных производителей, а также к транковым системам стандарта SmarTrunk I.

• Преобразование DTMF передач и кодов в телеграфные сигналы
  Данная возможность позволяет вам прослушать принятые сообщения на слух в коде Морзе, что может быть полезным, если вы не можете отвести взгляд от чего-либо (или кого-либо).

• Прием двух каналов одновременно
  FT-51R позволяет вам одновременно принимать два канала, в том числе и на одном диапазоне. Переключение между режимами и диапазонами предельно простое — нажмите кнопку SUB-OP. В некоторые версии включена возможность приема диапазонов 118—180 МГц и 420—470 МГц с возможностью приёма "авиационного" диапазона в АМ.

• Полнодуплексный режим и отключение микрофона
  В режиме "дуплекс" вы можете работать в полнодуплексном режиме. Также вы имеете возможность во время разговора временно отключить микрофон.

• 120 запоминаемых каналов
  В дополнение к двум независимым ГУНам, каждый диапазон имеет 60 регистров памяти общего назначения, в которых вы можете установить диапазон сканирования, запоминания 8-и значной алфавитно-цифровой информации (при активизации этой возможности количество регистров уменьшается до 80 (2×40) на каждый диапазон.
  Сканирование диапазонов с использованием индикатора спектра, заданием поддиапазонов и ГУНов стало предельно простым. При обнаружении передачи вы можете указать остановку сканирования, возобновление сканирования после 5-секундной паузы или окончания передачи. При остановке сканирования также загорается индикатор.

• Простое программирование и работа
  Единственная кнопка громкости и кнопка отключения шумоподавления упрощают работу с трансивером. ГУНы и память программируются с использованием 20-кнопочной клавиатуры, которую вы можете использовать для контроля сканирования, установки раздельных частот приема и передачи, поддиапазонов сканирования, выборочного пропуска занятых частот, приоритетного сканирования и т.п. Вы можете выбрать одну из семи стандартных сеток частот.

• Энергосбережение
  Уникальные возможности по продлению времени работы от одного аккумулятора включают в себя анализ текущей активности и расчёт оптимального режима работы трансивера в целом — автоматически уменьшается выходная мощность при уверенных условиях приёма, устанавливается время автовыключения и т.д.

• Работа через репитеры
  Автоматическое смещение частоты при ретранслировании может быть установлено на стандартное смещение при настройке на субчастоты ретранслятора.

• Работа в качестве репитера
  FT-51R может быть сконфигурирован как одно- или двухсторонний ретранслятор с переходом с диапазона на диапазон.

• Многокомбинационный блокиратор
  Многокомбинационный блокиратор позволяет вам отключить органы управления по вашему выбору: кнопку передачи, клавиатуру, валкодер как по отдельности, так и в различных комбинациях.

• Внешнее оборудование
  Как дополнительное оборудование к FT-51R можно подключать различные гарнитуры и тангенты, например МН-29_А2В — выносную тангенту с микрофоном, динамиком и урезанными клавиатурой и дисплеем с подсветкой, которая дублирует наиболее используемые клавиши передней панели радиостанции.


Технические характеристики

Основное
Тип	Радиолюбительская VHF/UHF радиостанция
Диапазон частот	Европа Передача: 144—146 / 430—440 МГц Приём: 110—180 / 420—470 МГц США Передача: 144—148 / 430—450 МГц Приём: 110—180 / 420—470 МГц
Сетка частот	5, 10, 12.5, 15, 20, 25, 50 кГц
Стабильность частот	лучше, чем ±5 ppm (0.02 %) (Без привязки к температуре)
Тип излучения	F2E, F3E
Режим	Передача: ЧМ Приём: АМ / ЧМ
Каналы памяти	70 основных (35 на приёмник) с буквенно-цифровым именованием 110 основных (55 на приёмник) с отключенным буквенно-цифровым именованием 4 пары диапазона сканирования (2 пары на приёмник) 2 вызывных (1 на приёмник) хранение настроек в ОЗУ, питаемой встроенной литиевой батарейкой
Репитерный сдвиг / смещение	2 м: ±600 кГц (по умолчанию, программируется) 70 см: ±1.2, 5 или 7.6 МГц (Значения по умолчанию зависят от региона, программируется)
Питание	4—12 В постоянного тока
Ток потребления	при автоотключении: 200 мкА в реж. ожидания: 16.9 мА приём: 195 мА передача (5 Вт, 9.6 В): <1.6 A, <1.9 A
Сопротивление антенны / разъем	50 Ом / BNC
Размеры (Ш×В×Г)	57×123×27 мм (2.24×4.84×1.06 дюймов) с FNB-31
Вес	330 г (11.64 унций) с FNB-31 и антенной
Приёмник
Система приёмника	Супергетеродин с двойным преобразованием 1-я ПЧ: 45,05 МГц (VHF), 58,525 МГц (UHF) 2-я ПЧ: 455 кГц
Чувствительность	VHF: 0,16 мкВ (12 дБ SINAD) UHF: 0,18 мкВ (12 дБ SINAD)
Избирательность	VHF: 65 дБ (Соседний канал) UHF: 60 дБ (Соседний канал)
Выходная мощность / динамик	200 мВт при 10%-ном искажении / 8 Ом
Разъем для подключения внешнего динамика	3,5 мм
Передатчик
Выходная мощность	VHF HI L3 L2 L1 EL с FBA-14 (6 В, 4×'AA' 1,5 В) 2,0 Вт 2,0 Вт 1,5 Вт 0,5 Вт 0,02 Вт с FNB-31 (4,8 В, 600 мА·ч) 2,0 Вт 2,0 Вт 1,5 Вт 0,5 Вт 0,02 Вт с FNB-33 (4,8 В, 1200 мА·ч) 2,0 Вт 2,0 Вт 1,5 Вт 0,5 Вт 0,02 Вт с FNB-35 (7,2 В, 900 мА·ч) 4,0 Вт 3,0 Вт 1,5 Вт 0,5 Вт 0,02 Вт с FNB-38 (9,6 В, 600 мА·ч) 5,0 Вт 3,0 Вт 1,5 Вт 0,5 Вт 0,02 Вт от внеш. источника ⎓11В 5,0 Вт 3,0 Вт 1,5 Вт 0,5 Вт 0,02 Вт UHF HI L3 L2 L1 EL с FBA-14 (6 В, 4×'AA' 1,5 В) 1,5 Вт 1,5 Вт 1,5 Вт 0,5 Вт 0,02 Вт с FNB-31 (4,8 В, 600 мА·ч) 1,5 Вт 1,5 Вт 1,5 Вт 0,5 Вт 0,02 Вт с FNB-33 (4,8 В, 1200 мА·ч) 1,5 Вт 1,5 Вт 1,5 Вт 0,5 Вт 0,02 Вт с FNB-35 (7,2 В, 900 мА·ч) 3,5 Вт 2,5 Вт 1,5 Вт 0,5 Вт 0,02 Вт с FNB-38 (9,6 В, 600 мА·ч) 5,0 Вт 2,5 Вт 1,5 Вт 0,5 Вт 0,02 Вт от внеш. источника ⎓11В 5,0 Вт 2,5 Вт 1,5 Вт 0,5 Вт 0,02 Вт
Система модуляции	Переменное реактивное сопротивление
Максимальное отклонение ЧМ (Заводская установка)	±5 кГц
Паразитное излучение	лучше, чем -60 дБ
Сопротивление микрофона / разъем	2 кОм / 2-х контактный (2.5 мм)
Тип микрофона	конденсаторный
Особенности	DTMF, CTCSS, пейджинг, двойной приём, подсветка экрана и клавиатуры

Принадлежности

На­име­но­ва­ние	Описание по-английски	Описание по-русски
ADMS-1C	Programing software on 3¼ diskette with DB-9 serial computer cable (and 3c to 4c mini adapter cable). For Windows™ 3.1 or higher.	Программное обеспечение для программирования на 3¼ дискете с кабелем для подключения к компьютеру через разъём DB9 к последовательному порту COM (и кабеля мини-адаптера с 3-х и 4-х контактными штекерами). Для Microsoft® Windows™ 3.1 или более поздней версии.
E-DC-12	Cigar Lighter DC Cable. 11.5 VDC output	Автомобильное питающее устройство от прикуривателя. Выход ⎓11.5 В постоянного тока
CA-9	Base charging stand	Основная подставка для зарядки NC-34/38/55
CA-10	Charger adapter tray. For use with NC-50	Вставка для зарядного устройства NC-50 под FNB-31/-33/-35/-38
CD-2	Mobile rapid charger	Быстрое автомобильное зарядное устройство
CLIP-5	Belt clip	Защёлка на пояс
CSC-66	Soft vinyl carry case. For FBA-14, FNB-33/-35/-38	Чехол для станции с FBA-14, FNB-33/-35/-38
CSC-67	Soft vinyl carry case. For FNB-31	Чехол для станции с FNB-31
FBA-14	Battery case. Four LR6 / AA batteries	Отсек для батареек. Четыре батареи типа LR6 / AA
FNB-31	NiCd battery pack. 4.8 V, 600 mAh	Аккумулятор на 4.8 В, 600 мА·ч
FNB-33	NiCd battery pack. 4.8 V, 1200 mAh	Аккумулятор на 4.8 В, 1200 мА·ч
FNB-35	NiCd battery pack. 7.2 V, 900 mAh	Аккумулятор на 7.2 В, 900 мА·ч
FNB-38	NiCd battery pack. 9.6 V, 600 mAh	Аккумулятор на 9.6 В, 600 мА·ч
MH-12A2B	Regular speaker mic	Обычный микрофон с динамиком
MH-18A2B	Miniature speaker-microphone	Миниатюрная тангента
MH-19A2B	Earpiece with inline miniature microphone	Наушник со встроенным миниатюрным микрофоном
MH-29A2B	Remote control mic with LCD display	Микрофон с дистанционным управлением и ЖК-дисплеем
MH-32A2B	Miniature speaker mic	Миниатюрный динамик-микрофон
MH-35A2B	Regular speaker mic	Обычный микрофон с динамиком
NC-34B	15 hr charger (117 VAC) for FNB-33/-35 and CA-9	15-часовое зарядное устройство (~117 В) для FNB-33/-35 и CA-9
NC-34C	15 hr charger (220-234 VAC) for FNB-33/-35 and CA-9	15-часовое зарядное устройство (~220 В) для FNB-33/-35 и CA-9
NC-38A	15 hr charger (100 VAC) for FNB-38 and CA-9	15-часовое зарядное устройство (~100 В) для FNB-38 и CA-9
NC-38B	15 hr charger (117 VAC) for FNB-38 and CA-9	15-часовое зарядное устройство (~117 В) для FNB-38 и CA-9
NC-38C	15 hr charger (220-234 VAC) for FNB-38 and CA-9	15-часовое зарядное устройство (~220 В) для FNB-38 и CA-9
NC-50	Dual-slot rapid charger (requires set of CA-10)	Быстрое двухместное зарядное устройство (необходима установка CA-10)
NC-55A	15 hr charger (100 VAC) for FNB-31 and CA-9	15-часовое зарядное устройство (~100 В) для FNB-31 и CA-9
NC-55B	15 hr charger (117 VAC) for FNB-31 and CA-9	15-часовое зарядное устройство (~117 В) для FNB-31 и CA-9
NC-55C	15 hr charger (220-234 VAC) for FNB-31 and CA-9	15-часовое зарядное устройство (~220 В) для FNB-31 и CA-9
PA-10A	Mobile power adapter/stand. 11.5 VDC output	Мобильный адаптер питания / подставка. Выход ⎓11.5 В постоянного тока
VC-22	VOX headset with boom microphone	VOX гарнитура с оголовьем
YHA-55	Rubber flex antenna	Резиновая гибкая антенна

Аккумуляторы

FNB-31

Тип: Никель-кадмиевый (Ni-Cd) аккумулятор
Напряжение: 4,8 В
Ёмкость: 600 мА·ч
Производитель: YAESU MUSEN CO.,LTD, Япония

FNB-33

Тип: Никель-кадмиевый (Ni-Cd) аккумулятор
Напряжение: 4,8 В
Ёмкость: 1200 мА·ч
Производитель: YAESU MUSEN CO.,LTD, Япония

FNB-35

Тип: Никель-кадмиевый (Ni-Cd) аккумулятор
Напряжение: 7,2 В
Ёмкость: 900 мА·ч
Производитель: YAESU MUSEN CO.,LTD, Япония

FNB-38

Тип: Никель-кадмиевый (Ni-Cd) аккумулятор
Напряжение: 9,6 В
Ёмкость: 600 мА·ч
Производитель: YAESU MUSEN CO.,LTD, Япония

WWH-FNB31

Тип: Никель-металлогидридный (Ni-MH) аккумулятор
Напряжение: 4,8 В
Ёмкость: 900 мА·ч
Производитель: W & W Manufacturing Co., США

WWH-FNB35SA

Тип: Никель-металлогидридный (Ni-MH) аккумулятор
Напряжение: 7,2 В
Ёмкость: 2700 мА·ч
Производитель: W & W Manufacturing Co., США

ARIA FNB-38H

Тип: Никель-металлогидридный (Ni-MH) аккумулятор
Напряжение: 7,2 В
Ёмкость: 700 мА·ч
Производитель: WiMo

FBA-14

Тип: Отсек для батареек
Напряжение: 6 В (4 × 1,5 В типа UM-3, LR6, AA)
Производитель: YAESU MUSEN CO.,LTD, Япония

Доработки

Радиостанция

Замена корпуса
При поломке пластиковых частей корпуса, он может быть отдельно приобретён и заменён.
Замена внутренней батарейки
Все настройки какие-либо сделанные пользователем хранятся в ОЗУ контроллера радиостанции. ОЗУ, естественно, энергозависимая и питается от встроенной литиевой батареи CR1216-1F6 (номер запчасти Q9000627) номиналом 3 В. С годами заряд её иссякает и при замене аккумулятора все настройки сбрасываются до заводских, что очень печально для пользователя. Батарея CR1216-1F6 расположена на материнской плате CNTL UNIT под динамиком и припаяна непосредственно к плате радиостанции с помощью выводов, приваренных к ней точечной сваркой. При поиске замены следует выбирать батарею у которой выводы расположены на одной стороне. При этом играет и роль полярность выводов. Если батарею повернуть так, что бы выводы оказались справа от корпуса, то вывод "+" должен быть выше вывода "−". Именно такой вариант расположения выводов означает суффикс 1F6 в наименовании батареи. Если не удастся найти батарею CR1216 (диаметр 12 мм, толщина 1,6 мм), в место неё можно применить CR1220 (диаметр 12 мм, толщина 2,0 мм). Из изготовителей предпочтение следует отдать Panasonic.

Увеличение мощности передатчиков
Для увеличения мощности можно заменить штатные усилители на иные. Например на плате VHF можно установить Mitsubishi RA07M1317M. При питании ⎓7,2 В выходная мощность в диапазоне 145 МГц составит 6,5 Вт. На плате UHF можно установить Mitsubishi RA07N4047M. При питании ⎓9,6 В выходная мощность в диапазоне 435 МГц составит 7,5 Вт, а при питании ⎓7,2 В — 6 Вт. Ток потребления будет порядка 1,8—2 A. Также на плате UHF можно установить Mitsubishi RA07M3847M. При питании ⎓12 В выходная мощность в диапазоне 435 МГц составит 10 Вт, а при питании ⎓7,2 В — 7 Вт. Ток потребления будет порядка 1,8—2 A.

Увеличение диапазонов приёма и передачи
Сперва необходимо сохранить все данные из памяти с помощью программатора или выписать их листок. Далее необходимо отключить аккумулятор, антенну. Затем необходимо вывернуть 6 шурупов из L-образной крышки, закрывающей клавиатуру сзади и один шуруп из кнопки, держащей аккумулятор.
Теперь на плате необходимо найти перемычки. Это контактные площадки, залитые припоем, либо нет.

Назначение перемычек следующее:

1. JP1001 — неизвестно.

2. JP1002 — неизвестно.

3. JP1003 — неизвестно.

4. JP1004 — при отсутствии позволяет открывать шумоподавитель в ручную при нажатии на кнопку
   MONI
   ; при наличии позволяет передать в эфир сигнал 1750 Гц при нажатии на кнопку
   MONI
   .

5. JP1005 — неизвестно.

6. JP1006 — при отсутствии открывает станцию на работу в диапазонах 134—174 и 420—470 МГц.

7. JP1007 — при отсутствии открывает доступ к редактированию меню аппаратных настроек; при наличии и попытке открыть меню, станция издаст тональный сигнал отказа.


Чтобы было удобнее добраться до перемычек, желательно вытащить ленточный шлейф из разъёма. Теперь необходимо убрать припой с перемычки JP1006 — это откроет станцию на работу в диапазонах 134—174 и 420—470 МГц.
Затем необходимо собрать радиостанцию. После чего необходимо одновременно нажать кнопки и и включить питание кнопкой . Теперь станция раскрыта на приём и передачу в диапазонах 134—174 и 420—470 МГц. Если повторить процедуру включения с зажатыми кнопками и , диапазоны приёма и передачи станции вернутся к изначальным 144—146 и 430—440 МГц. Учтите, что данная процедура каждый раз очищает память и все настройки.

Меню аппаратных настроек
Необходимо снять L-образную крышку, закрывающую клавиатуру сзади способом, описанным выше. Далее необходимо убрать припой с JP1007 — это откроет доступ к редактированию меню аппаратных настроек. После чего необходимо одновременно удерживая обе кнопки и и кнопку включить радиостанцию кнопкой . После этого станция включится и перейдёт в режим регулирования.
Доступные параметры:

Параметр	Значение		Описание
	VHF	UHF
BAND	1	1	Диапазон
IF NO	0	0	Номер смещения частоты приёма
S-FULL	84	66	Уровень сигнала полного S-метра
S-1	19	23	Уровень сигнала начала S-метра
SQL TH	64	84	Верхний предел шумоподавителя
SQL TI	4E	5D	Нижний предел шумоподавителя
MOD L	25	20	Нижний уровень модуляции (компрессии)
MOD H	27	24	Верхний уровень модуляции (компрессии)

Параметры выбираются валкодером. Для левого и правого приёмников значения параметров индивидуальны. Переключение между приёмниками осуществляется кнопкой . Для изменения значения параметра необходимо нажать и удерживать кнопку пока не замигает значок F. Затем кнопками и необходимо изменить значение на нужное. По нажатию кнопки установленное значение запишется в память.
Назначение параметров и процедура их настройки подробно описана в Руководстве по техническому обслуживанию Yaesu FT-51R на страницах 2-10 и 2-11.
Выход из режима регулирования без сохранения произведённых изменений осуществляется выключением питания радиостанции кнопкой .
Для выхода из режима регулирования с сохранением произведённых изменений необходимо нажать кнопку . Станция перейдёт в обычный режим приёма.

После изменения параметра BAND (от 0 до 7) необходимо нажать кнопку . После чего радиостанция сама выключится. Далее необходимо одновременно зажать кнопки и и включить питание кнопкой . Станция, в зависимости от номера диапазона и прошивки процессора, начнёт работать на приём и передеачу в каких-либо пределах частот (см. таблицы ниже).
Конечно же, чувствительность и выходная мощность далеко не везде одинаковы. В действительности FT-51R может нормально работать на приём и передачу в диапазонах 121—179 МГц и 319—488 МГц, а также только на приём в диапазоне 650—950 МГц (и только на правом приёмнике!). Причём для приёма в диапазоне 650—950 МГц необходимо добавить недостающие радиоэлементы на плате UHF (На плате UHF радиостанции японской версии FT-51 упомянутые радиоэлементы уже установлены и приём в диапазоне 650—950 МГц будет сразу возможен). Также следует учесть, что на левом приёмнике в диапазоне частот 110—137 МГц (авиа диапазон) приём будет осуществляться в режиме АМ, о чём будет свидетельствовать отображаемый на дисплее последний элемент S-метра.

Изменение параметра BAND на обоих приёмниках по отдельности влияет следующим образом:

BAND	Приёмник
	VHF			UHF
	TX, МГц	RX, МГц	Межканальный шаг	TX, МГц	RX, МГц	Межканальный шаг
0	144–146	144–146	20 кГц	130–174	60–300	20 кГц
	430–440	430–440	20 кГц	320–477	300–700	5 кГц
				–	700–999	12,5 кГц
1	144–148	144–148	5 кГц	144–148	144–148	20 кГц
	430–450	430–450	20 кГц	430–450	430–450	25 кГц
2	144–146	144–146	12,5 кГц	144–146	144–146	20 кГц
	430–440	430–440	20 кГц	430–440	430–440	25 кГц
3	144–146	144–146	12,5 кГц	144–146	144–146	20 кГц
	430–440	430–440	20 кГц	430–440	430–440	25 кГц
4	144–146	144–146	12,5 кГц	144–146	144–146	20 кГц
				432–438	432–438	25 кГц
5	144–146	144–146	20 кГц	144–146	144–146	20 кГц
	430–440	430–440	20 кГц	430–440	430–440	20 кГц
6	144–148	144–148	12,5 кГц	144–148	144–148	20 кГц
	430–450	430–450	20 кГц	430–450	430–450	25 кГц
7	130–174	60-180	5 кГц	130–174	60–300	20 кГц
	–	180-320	20 кГц	320–477	300–700	5 кГц
	320–477	320-999	20 кГц	–	700–999	12,5 кГц

Номер смещения частоты приёма позволяет выбрать одну из трёх предустановленных частот смещения частоты приёма.

IF NO	Сдвиг, МГц
1	+29,80
2	+27,80
3	+23,25

Т.е., на пример, при установке IF NO равным 1, фактическая частота приёма увеличится на 29,8 МГц, относительно отображаемой на дисплее.

Приём в диапазоне 700—999 МГц
FT-51nd — японская версия радиостанции — поддерживает приём в диапазоне 800 МГц. Однако, необходимые для этого радиодетали были удалены из трансивера FT-51R — американской версии радиостанции — в соответствии с Телефонным законом о разрешении споров (англ. Telephone Disclosure and Dispute Resolution Act prohibition on scanners), принятым Конгрессом США 28 октября 1992 года и запрещающим использование сканирующих приёмников, которые могут принимать частоты сотовой связи (в частности AMPS).
Далее будет описана установка очень маленьких SMD-компонентов на материнскую плату 440. Будьте осторожны, что бы не испортить свою радиостанцию!

Вам понадобятся следующие детали от Yaesu:

Элемент	Наименование	Номер запчасти YAESU
C3082	2 пФ	K22148206
C3089	2 пФ	K22148206
C3090	2 пФ	K22148206
C3091	2 пФ	K22148206
C3108	0.001 мкФ	K22148820
L3021	0.022 мкГн	L1690381
L3030	0.0068 мкГн	L1690378
Q3031	2SC4227-R32	G3342277B
Q3032	2SC4228-R42	G3342287B
Q3038	2SC4228-R42	G3342287B
Q3039	2SC4228-R42	G3342287B
R3054	33 кОм	J24189115
R3055	33 кОм	J24189115
R3060	1 кОм	J24189119
R3066	470 Ом	J24189111
R3071	470 Ом	J24189111

Доберитесь до платы UHF 440 МГц. Для этого:

1. Снимите ручку и контргайку с вала. Для этого подойдет небольшая отвертка. Если у вас есть специальный ключ, используйте его!

2. Выверните винт, расположенный между разъемами микрофона и динамика.

3. Выверните 4 винта с задней металлической панели и 4 винта с пластиковой крышки L на задней панели клавиатуры.

4. Снимите язычок для отсоединения аккумулятора с задней панели и 2 винта, которыми L-образная крышка крепится к металлической задней крышке.

5. Снимите переднюю крышку, соблюдая осторожность, чтобы не ослабить прокладку.

6. Отсоедините плоский ленточный кабель от основного блока. Затем поверните основной блок вверх и отсоедините его от радиостанции.

7. Снимите контактный блок (небольшую плату, к которой подключается ленточный кабель, подключаемый к блокам 144 и 440), аккуратно приподнимая поочередно каждый угол с помощью небольшой плоской отвертки.

8. Выверните 4 винта в защитном кожухе над блоком 144 и 1 винт, который входит в саму плату.

9. Поднимите верхний экран, плату 144 и второй экран над платой 440.

10. Выверните винт из разъема антенны и извлеките блок 440 из радиостанции.


Эта процедура также описана на страницах 2-1 и 2-2 в Руководстве по техническому обслуживанию Yaesu FT-51R

Установите вышеперечисленные детали на UHF плате в соответствии со схемой расположения деталей, изображённой на странице 4C-3 в Руководстве по техническому обслуживанию Yaesu FT-51R

После это соберите радиостанцию обратно.
Включите радиостанцию. Теперь FT-51R действительно может принимать частоты диапазона 700—999 МГц, а не просто отображать эти цифры на своём дисплее.

Замечание: Плохое программное обеспечение от R/TSys не позволит вам программировать или редактировать ячейки памяти, в которых хранятся частоты диапазона 700—999 МГц.

Вот примерно возможные значения чувствительности радиостанции при соотношении SINAD 12 дБ:

Частота	мкВ	дБм
600	нет	нет
650	нет	нет
700	133	-64.5
750	77.4	-69.2
800	31.8	-76.9
850	9.8	-87.1
900	9.3	-87.7
950	25.1	-79.0
999	30.3	-77.4

Антенна

Для уменьшения габаритных размеров радиостанции и удобству ношения штатную 17-см антенну YHA-55 можно заменить на 4,5-см антенну Diamond SRH805S или Diamond RH3 с BNC-разъёмом. При этом следует помнить, что дальность связи по сравнению со штатной антенной в диапазоне 433 МГц уменьшается примерно в два раза, а в диапазоне 145 МГц — во все четыре!

Аккумуляторы

К радиостанции Yaesu FT-51R подключаются аккумуляторы FNB-31, FNB-33, FNB-35, FNB-38 и отсек FBA-14 для батареек типа UM-3, LR6, AA.

Схема электрическая принципиальная FBA-14:
Схема электрическая принципиальная FNB-31/-33/-35/-38:
Внешний вид плат FNB-31/-33/-35/-38:
Слева контакты:
Е — на термопредохранители
Ж — на термопредохранители и на "+" аккумуляторов
И — на термопредохранители
Д — на "−" аккумуляторов
Сверху контакты:
BATT — вход "+" от зарядного устройства.
GND — вход "−" от зарядного устройства.
BATT SEL — выход "контроль напряжения" в зарядное устройство.
ADAPT — вход "+" сквозного питания в радиостанцию; используется автомобильным комплектом PA-10A.
Пятачки:
BATT — выход "+" в радиостанцию.
GND — выход "−" в радиостанцию.
BATT SEL — выход "контроль напряжения" в радиостанцию.
ADAPT — вход "+" сквозного питания в радиостанцию; используется автомобильным комплектом PA-10A.

Монтаж выполнен SMD элементами навесным способом на однослойной односторонней плате из стеклотекстолита:
Q1 — стабилизатор напряжения (PB HI или 0C W) в корпусе SOT-89 (SC-62).
R1 — 474 кОм для FNB-31; 154 кОм для FNB-38.
R2 — 36,3 кОм для FNB-31; 8,22 кОм для FNB-38.
R3 и R4 — термопредохранители IP435A 70C ISUZU 5C1
C1…C7 — 0,001 мкФ × 50 В керамические, модели GRM39Bl02M50PT; номер по каталогу Yaesu: K22174809.

Вышедшие из строя никель-кадмиевые элементы аккумуляторов можно заменить на аналогичные по 1,2 В × 600 мА·ч размером 47×16×7,5 мм для корпуса FNB-31, а также по 1,2 В × 600 мА·ч размером 66×16×5,8 мм для корпусов FNB-33, FNB-35 и FNB-38.

Также можно применить современные литий-ионные или литий-полимерные аккумуляторы. Они обладают рядом преимуществ: заряжаются быстрее, ток саморазряда ничтожен, ёмкость в разы больше.

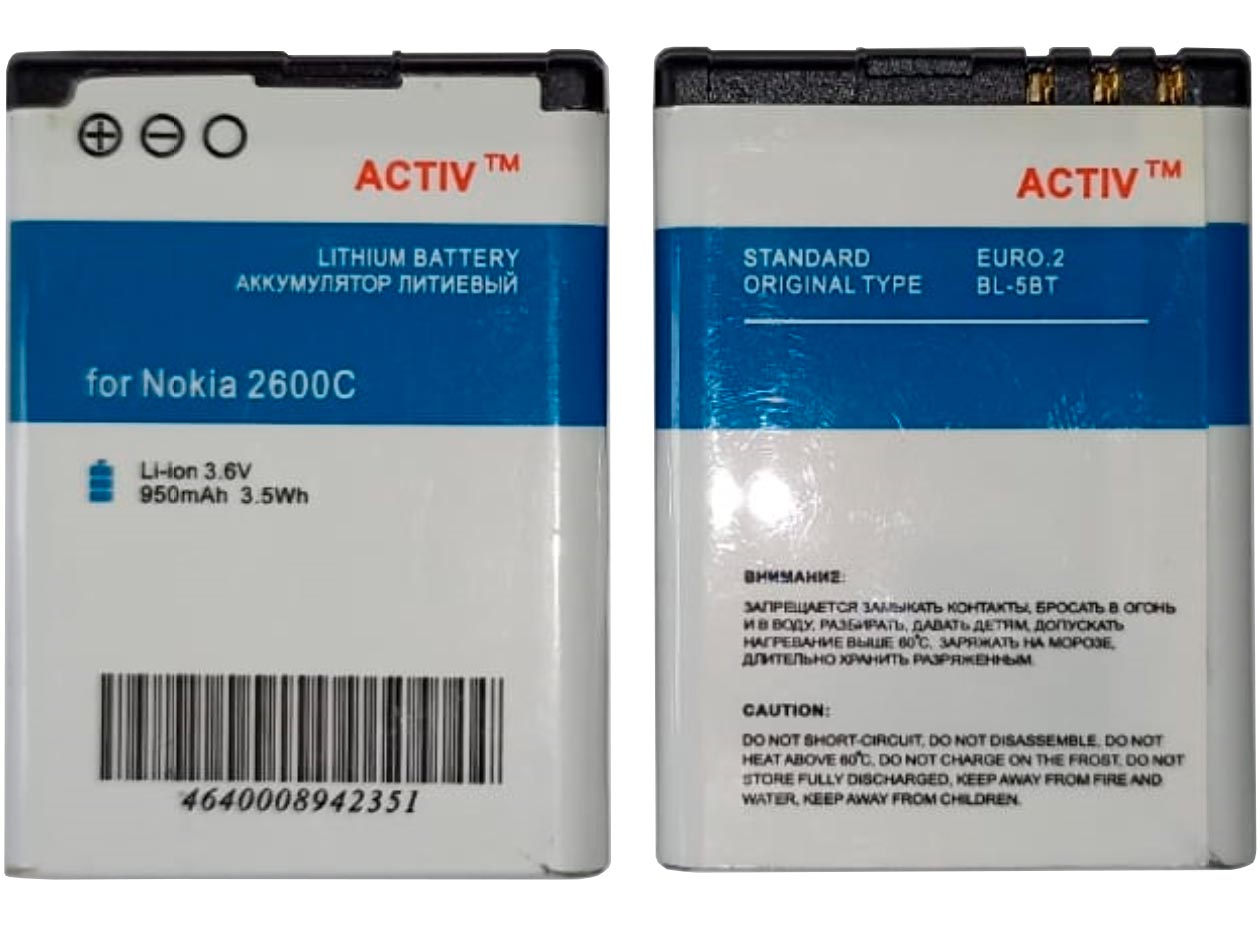

Например в аккумулятор FNB-31 можно установить три литиевых аккумулятора Alcatel TLi004AB от телефона One Touch 1035D с размерами 46,0×34,0×4,0 мм с напряжением ⎓3,7 В и ёмкостью 400 мА·ч. Соединив их параллельно, получим напряжение ⎓3,7 В и ёмкость 1200 мА·ч вместо штатных ⎓4,8 В × 600 мА·ч.

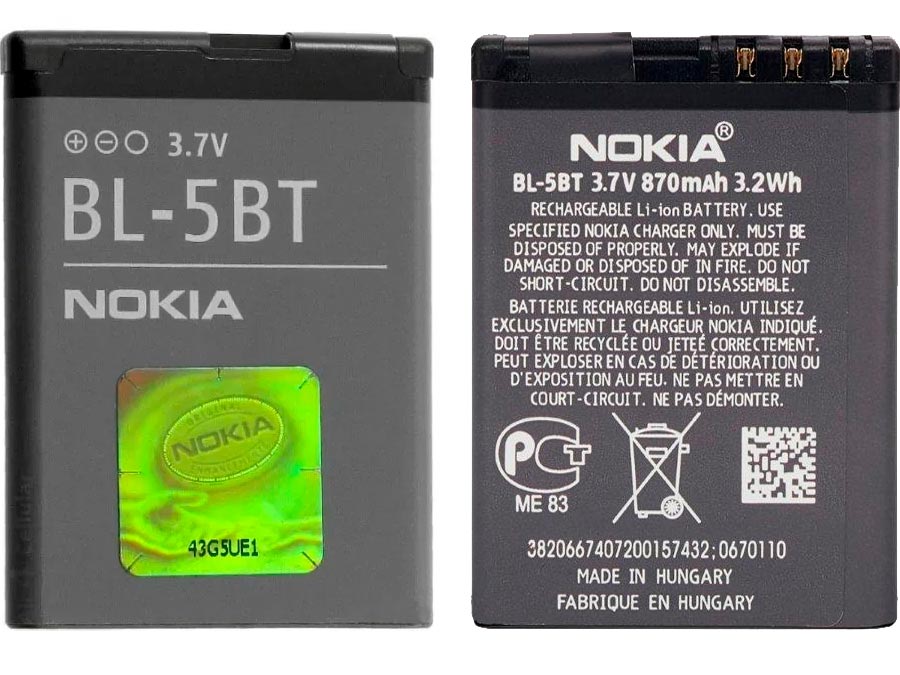

Также в корпус FNB-31 поместятся три литиевых аккумулятора Nokia BL5-BT с размерами 46,0×34,0×5,5 мм с напряжением ⎓3,7 В и ёмкостью 870 мА·ч. При параллельном их соединении получим напряжение ⎓3,7 В и ёмкость 2610 мА·ч вместо штатных ⎓4,8 В × 600 мА·ч.
В аккумулятор FNB-35 можно установить один литиевый аккумулятор PowerShot модели NB-10L с напряжением ⎓7,4 В и ёмкостью 920 мА·ч или 1200 мА·ч от фотокамеры Canon.

В корпус аккумуляторов FNB-33/-35/-38 можно поместить сразу три 3,8 В литий-ионных аккумулятора EB535163LU ёмкостью 2300 мА·ч, предназначенных для смартфона Samsung Galaxy Grand GT-I9082. Размеры одного аккумулятора EB535163LU: 63×50×5,3 мм.
Либо же можно применить три 3,8 В литий-ионных аккумулятора LG BL-53QH ёмкостью 2100 мА·ч, предназначенных для смартфона LG Optimus L9 P765. Размеры одного аккумулятора LG BL-53QH: 58×51×5,4 мм.
Вообще, подобрать подходящие по размерам аккумуляторы можно сходя из таблицы в статье "Размеры аккумуляторных батарей".
Естественно, в последнем случае аккумуляторы должны быть объединены в батарею с помощью BMS (Battery Management System — Система управления батареей) / PCM (Protection Circuit Module — Модуль схемы защиты) / PCB (Protection Circuit Board — Плата схемы защиты) контроллера заряда/разряда с балансировкой (поддержанием равномерного заряда) всех элементов Li-Ion / Li-Po, подключенного, в свою очередь, к штатному контроллеру аккумуляторного отсека.
В качестве PCM/BMS можно применить модуль HX-3S-A02. Цена его порядка 80₽. Предназначен для подключения трёх элементов Li-Ion или Li-Po. Выдерживает ток до 8 А. Габаритные размеры: 51×10 мм (длину придётся укоротить по 2 мм с каждой стороны, отпилив обычной ножовкой по металлу). Вес: 17 г.
В качестве PCM (только защита, без балансировки при заряде) можно применить модуль HW-3010S34A3. Цена его порядка 180₽. Предназначен для подключения трёх элементов Li-Ion или Li-Po. Выдерживает ток до 2 А. Габаритные размеры: 30×10 мм. Вес: 10 г.
При соединении трёх EB535163LU в батарею, напряжение батареи получается ⎓12,6...12,9 В при полностью заряженных аккумуляторах и ⎓9,6 В при разряженных.

При этом на штатной плате контроллера аккумулятора FNB-33/-35/-38 предварительно следует заменить установленный линейный стабилизатор напряжения, иначе от перенапряжения (⎓12,6 В) он тут же перегреется и сгорит. Данный стабилизатор с обвесом из двух резисторов и 6 (7) конденсаторов необходим для определения радиостанцией типа подключенного аккумулятора: FNB-31, FNB-33, FNB-35 или FNB-38.

В аккумуляторах FNB-31, FNB-33, FNB-35 и FNB-38 напряжение с выхода стабилизатора через резистор R1 (его номинал различен для каждого из типов аккумуляторов) подаётся на вход "BATT SEL" радиостанции. Дальше сигнал через запирающий диод (на плате CONTACT UNIT) подаётся на одноимённый вход "BATT SEL" CPU1. Также, напряжение с выхода стабилизатора через резистор R2 (его номинал различен для каждого из типов аккумуляторов) подаётся на вход "BATT SEL" умного зарядного устройства CD-2, NC-50.
В отсеке FBA-14 для батареек какие-либо электронные компоненты отсутствуют. По отсутствию напряжения на входе "BATT SEL" радиостанция определяет, что сейчас подключен FBA-14.

Также радиостанция умеет понимать, что её установили в автомобильный адаптер PA-10A, который предназначен для питания радиостанции в автомобиле от прикуривателя. При установке радиостанции в адаптер PA-10A, радиостанция автоматически включает подсветку экрана и клавиатуры. Чтобы радиостанция могла понять, что её установили в адаптер PA-10A, на плате CONTACT UNIT радиостанции имеется аналог схемы, расположенной в аккумуляторах.
Так, в радиостанции FT-11R (см. стр. 4E Руководства по техническому обслуживанию Yaesu FT-11R) установлен стабилизатор Q5001 наименованием RN5RL30AA-TR (маркирован как "OC"; Uвх до 18 В; Uвых 2,92…3,075 В; Iвых = 50 мА) в корпусе SOT-23. При подаче напряжения с выхода адаптера PA-10A на вход аккумулятора "ADAPT", и напряжении на входе стабилизатора 9,6 В, на выходе будет 3,06 В. Выход стабилизатора подключен к линии "BAT SEL", идущей к CPU, через резистор R5004 номиналом 22 кОм и запирающую диодную сборку D5001 наименованием EA400C04F.
В радиостанции же FT-51R (см. стр. 4F-1 Руководства по техническому обслуживанию Yaesu FT-51R) установлен стабилизатор Q6001 наименованием S-81227SG (маркирован как "QF"; Uвх до 18 В; Uвых = 2,7 В ±2,4%; Iвых = 100 мА) в корпусе SOT-23. При подаче напряжения с выхода адаптера PA-10A на вход аккумулятора "ADAPT", напряжение подаётся непосредственно на вход стабилизатора S-81230SG-QB. Напряжение с выхода стабилизатора через запирающий диод D6003 наименованием MA111 и резистор R6001 номиналом 10 кОм подаётся на линию "BAT SEL", идущей к CPU1 на плате CNTL UNIT.

В аккумуляторе FNB-31 при напряжении на входе стабилизатора (маркирован как "PB") равным 5,0 В, на выходе после резистора R1 будет 2,0 В. При сильно разряженном аккумуляторе при напряжении на входе стабилизатора равным 3,5 В, на выходе после резистора R1 будет ? В.
В аккумуляторе FNB-38 при напряжении на входе стабилизатора (маркирован как "0C") равным 9,6 В, на выходе стабилизатора будет 4,6 В, а после резистора R1 — 2,6 В. При сильно разряженном аккумуляторе при напряжении на входе стабилизатора равным 4,7 В, на выходе стабилизатора будет 3,0 В, а после резистора R1 — 2,6 В.
Маркировке "0C" в корпусе SOT89 (SC-62) соответствует линейный стабилизатор напряжения (LDO) MC78LC30HT1 (Uвх = 2,5…12 В; Uвых = 3,0 В ±2,5%; Iвых = 80 мА). Его цоколёвка такая: вывод 1 — GND, вывод 2 — IN, вывод 3 — OUT. Эта распиновка не совпадает ни с 78L05, ни с ASM1117, поэтому эти широко распространённые стабилизаторы не подходят.
Возможными заменами стабилизатора MC78LC30HT1 могут быть следующие линейные стабилизаторы в корпусе SOT-89-3:

1. RH5RL30AA-T1 (Uвх = 4…12 В; Uвых = 3,0 В ±0,1%; Iвых = 150 мА; ток потребления 1,1 мкА).

2. SCI7710YDA (Uвх = 6…15 В; Uвых = 3,0 В ±0,5%; Iвых = 50 мА; ток потребления 2,0 мкА).
   В тоже время на форуме qrz.ru UA9OMW для контроллера акб. FNB-31 применил стабилизатор SCI7710YLA (Uвх = 5…15 В; Uвых = 2,45…2,75 В ±0,5%; Iвых = 30 мА; ток потребления 2,0 мкА), т.к. посчитал, что на вход "BATT SEL" автомобильного быстрого зарядного устройства CD-2 должно поступать 2,4 В, ибо при подаче 3,3 В зарядка аккумулятора не осуществлялась.

3. S-81230SGUP-DQB (Uвх = 4…16 В; Uвых = 3,0 В ±2%; Iвых = 100 мА; ток потребления 2,0 мкА).

4. ME6208A30PG (Uвх = 4…18 В; Uвых = 3,0 В ±2%; Iвых = 250 мА; ток потребления 3,0 мкА).


Если при замене элементов в аккумуляторе FNB-38 планируется использование восьми Ni-Cd элементов номиналом 1,2 В, аналогичных штатным, то помимо стабилизатора MC78LC30HT1, можно применить RH5RL30AA-T1, SCI7710YDA, S-81230SGUP-DQB, ME6208A30PG.
Если планируется замена штатных элементов на три литий-ионных (или литий-полимерных) аккумулятора с общим напряжением ⎓12,6 В, то ни MC78LC30HT1, ни RH5RL30AA-T1 не подойдут — мгновенно выйдут из строя, т.к. рассчитаны максимум на 12 В входного напряжения. В данном случае подойдут SCI7710YDA, S-81230SGUP-DQB, ME6208A30PG — они рассчитаны, как минимум, на 15 В.

После замены элементов в аккумуляторе FNB-38 на три литий-ионных, при напряжении 12,6 В на выходе аккумулятора (на клемме "BAT +") после резистора R1 (на клемме "BAT SEL") будет 2,6 В. При сильно разряженном аккумуляторе при напряжении на выходе аккумулятора равным 9,6 В (на клемме "BAT +"), после резистора R1 (на клемме "BAT SEL") будет 2,6 В.

Быстрое автомобильное зарядное устройство CD-2

Быстрое автомобильное зарядное устройство CD-2 предназначено для подзарядки Ni-Cd аккумуляторов FNB-31, FNB-33, FNB-35 и FNB-38, путём установки аккумулятора вместе с радиостанцией (Yaesu FT-51R, FT-11R, FT-41R). При этом радиостанция обязательно должна быть выключена. Если во время быстрой подзарядки станция останется включенной, это обязательно приведёт к перегреву радиостанции и к выходу её из строя. Также и само зарядное устройство CD-2 может выйти из строя.
Зарядное устройство включает в себя набор легко снимаемых кронштейнов, которые фиксируют радиостанцию на месте, и гибкую металлическую крепежную ленту для установки устройства на дверном стекле автомобиля.
Зарядное устройство CD-2 подключается к бортовой сети автомобиля ⎓12В через прикуриватель. Зарядное устройство CD-2 работает в двух режимах: быстрой зарядки и поддерживания заряда аккумулятора. В нижней части зарядного устройства CD-2 расположены два индикатора: красного цвета — RAPID и зелёного цвета — TRICKLE. Индикатор RAPID светится в момент быстрой зарядки аккумулятора, а индикатор TRICKLE — при поддержании заряда аккумулятора.
При выходе из строя процессора AS214C 5G2 4B69 зарядное устройство перестаёт работать. Новое зарядное устройство можно собрать на основе стабилизатора LM7812. Зарядное устройство должно выдавать порядка ⎓11,5…12 В × 1,2 А.

Автомобильный адаптер питания PA-10A

Автомобильный адаптер питания PA-10A предназначен для питания радиостанций Yaesu FT-51R, FT-11R, FT-41R через подключенный аккумулятор FNB-31, -33, -35, -38, путём установки аккумулятора вместе с радиостанцией. При этом аккумулятор не заряжается.
Адаптер питания PA-10A подключается к бортовой сети автомобиля ⎓12В через прикуриватель. В нижней части адаптер питания PA-10A расположен индикатор красного цвета POWER, который светится в момент питания радиостанции. По мимо этого, также постоянно будет автоматически включена подсветка дисплея и клавиатуры (если, конечно, эта функция была заранее включена в радиостанции).
При выходе из строя штатной платы PA-10A можно изготовить свой аналог на основе стабилизатора LM7812. Для получения большего тока заряда необходимо соединить параллельно два и более стабилизатора. Устройство должно выдавать порядка ⎓11,5…12 В × 2,4 А.

Недокументированные возможности

Yaesu FT-51R обладает некоторыми "вкусными" функциями, которые не описаны в инструкции.

Отображение принимаемых DTMF

Радиостанция Yaesu FT-51R имеет встроенный генератор и распознаватель сигналов DTMF. DTMF используется в этой радиостанции для организации функций пейджинга (избирательного вызова) и передачи/приёма коротких текстовых сообщений. При работе функций DTMF пейджинга вы не видите всех принимаемых станцией сигналов DTMF. Станция просто на них реагирует тем или иным образом, например, включая звуковой сигнал уведомления о вызове, отображая на дисплее номер вызывающей станции. При приёме коротких текстовых сообщений вы также будете видеть на экране уже распознанный текст сообщения и позывной станции, его передавшей.
Тем не менее, Yaesu FT-51R умеет отображать сигналы DTMF, принимаемые из эфира в данный момент. Для этого необходимо воспользоваться функцией автоматического набора DTMF из памяти, описанной на стр.57 руководства пользователя. В руководстве сказано, что станция имеет 10 ячеек памяти для хранения последовательностей DTMF до 15 символов. Но при этом в руководстве ничего не говорится о том, что в ячейке номер 9 отображаются принимаемые из эфира тоны DTMF.
И так, чтобы увидеть принимаемые из эфира DTMF, необходимо выполнить следующее:

1. Включите режим автоматического набора DTMF из памяти, последовательно нажимая кнопки
   FM
   ,
   CALL
   . После чего в крайней правой части дисплея появится значок телефона "☎".

2. Нажмите и удерживайте кнопку
   FM
   , пока станция не издаст второй звуковой сигнал и на дисплее не замигает значок   F  .

3. После этого нажмите кнопку
   9
   . В верхней части дисплея справа от символа стрелки "►" отобразится номер ячейки (т.е. "9"); справа от номера ячейки отобразится номер текущего знака DTMF, начиная с "00"; в самой нижней строке дисплея будут отображаться 8 знаков DTMF, уже ранее принятых радиостанцией, начиная с наиболее раннего. При этом первый по счёту (а отображается с номером 00) знак DTMF будет мигать.


Всего станция может хранить и в этой ячейке 16 цифр DTMF. При приёме последующих цифр, предыдущие, начиная с самого раннего, будут затираться.
Для просмотра всей последовательности принятых DTMF, состоящей из 16 цифр, вращайте валкодер вправо или влево, или нажимайте кнопки или .
Для возврата к основному экрану с отображением частоты нажмите кнопку .

Отображение напряжения аккумулятора во время передачи

Иногда возникает необходимость наблюдать как сильно просаживается напряжение аккумулятора во время передачи. Во время приёма напряжение аккумулятора можно посмотреть, если войти в меню станции и установить пункт set 25. При нажатии на кнопку это меню закрывается и станция переходит к отображению текущей частоты. Но всё же способ (не описанный в инструкции, кстати) увидеть на дисплее напряжение во время передачи есть. Для этого необходимо сделать следующее:

1. Необходимо включить отображение обоих приёмников, последовательно нажимая кнопки
   FM
   ,
   BAND
   .

2. Далее необходимо включить режим активного второго приёмника при активном основном кнопкой
   SUB OP
   . После чего перед значением частоты второго приёмника замигает символ стрелки "►".

3. Теперь необходимо войти в меню, последовательно нажимая кнопки
   FM
   ,
   0
   .

4. Затем валкодером необходимо выбрать пункт set 25. На экране отобразится напряжение аккумулятора.


Теперь можно нажимать кнопку . Станция начнёт передачу на главном приёмнике, при этом на экране продолжит отображаться напряжение аккумулятора.
Выход из меню осуществляется кнопкой .
Выход из режима активности второго приёмника осуществляется по нажатию кнопки .

Мелодии вызова

FT-51R при её вызове через CTCSS Bell или DTMF пэйджинг включит вызывной сигнал, заранее запрограммированный на заводе. При желании пользователь может составить свою собственную мелодию, и сохранить её в специальной ячейке памяти DTMF автонабора, зарезервированной для этой цели. В этом случае, при вызове радиостанции пользовательская мелодия заиграет вместо заводской. Процедура сохранения мелодии приведены на стр. 59 и 60 руководства пользователя. Ниже представлены некоторые мелодии в качестве образца.

Бах — Minuet


Бах — Toccata


Бах — Ave Maria

Фотогалерея

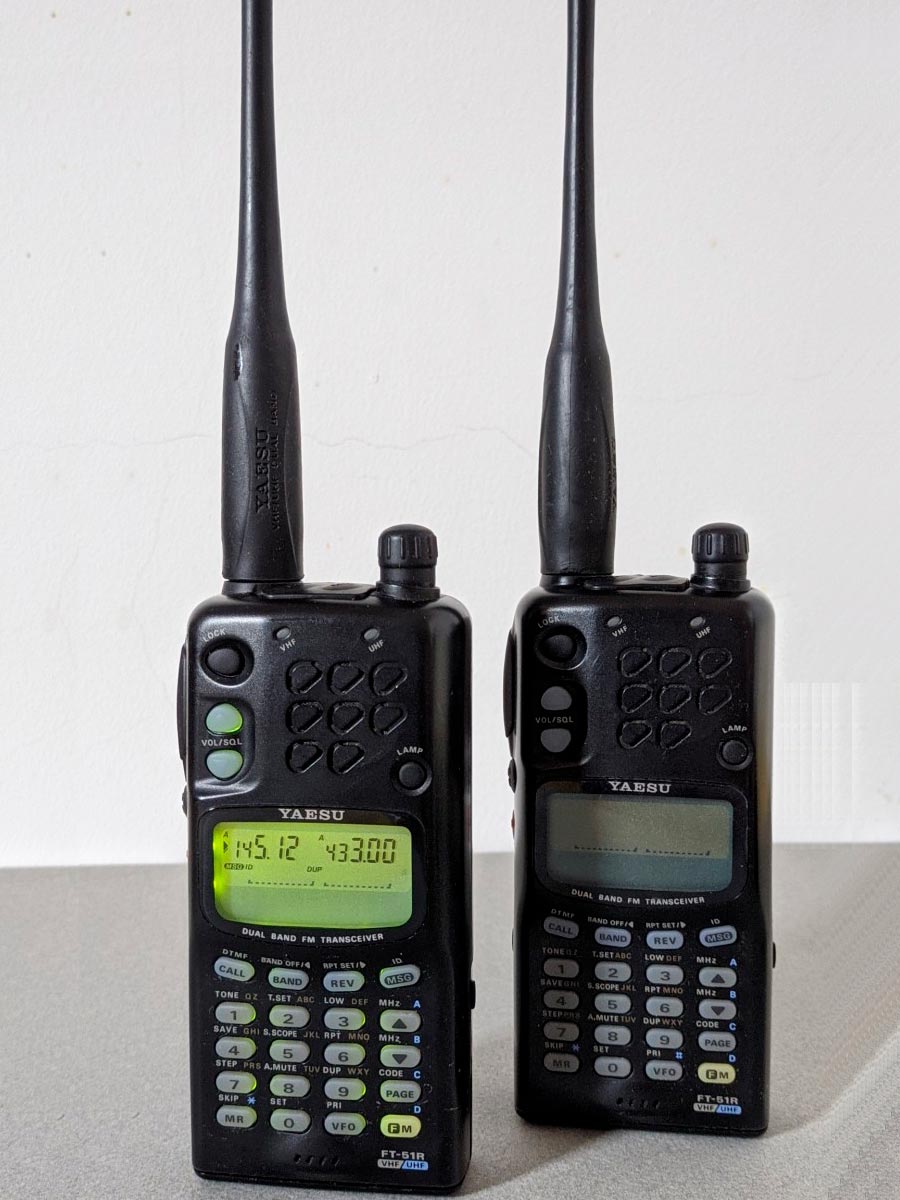

Yaesu FT-51R

Yaesu FT-51ND

Программное обеспечение

Конечно же радиостанцию Yaesu FT-51R можно полностью запрограммировать с её собственной клавиатуры, но это займёт очень много времени. Гораздо проще это будет сделать с помощью специализированного программного обеспечения ADMS-1C.
Для подключения станции к компьютеру потребуется изготовить специальный кабель, подключаемый к COM-порту.
На форуме forum.qrz.ru участник RA9SOA сообщил, что он для подключения FT-51R к компьютеру использовал кабель от старых сотовых телефонов Siemens типа S-25, ME-45 и тому подобных: там где был разъём для мобилы теперь красуются два пальчиковых... чтоб считать данные со станции вставляю сначала первый разъём, а для записи данных другой.

Документация

Руководство пользователя Yaesu FT-51R, вариант RN6LMR (русский)

Руководство пользователя Yaesu FT-51R, вариант АОЗТ "НИЦ ЮНИКОМ" (русский)

Руководство пользователя Yaesu FT-51R (английский)

Руководство пользователя Yaesu FT-51R (испанский)

Руководство пользователя Yaesu FT-51R (французский)

Руководство пользователя Yaesu FT-51ND (японский)

Руководство по техническому обслуживанию Yaesu FT-51R, вариант №1 (английский)

Руководство по техническому обслуживанию Yaesu FT-51R, вариант №2 (английский)

Схемы электрические принципиальные Yaesu FT-51R (английский)

Брошюра о Yaesu FT-51R (английский)

Техническое описание Yaesu FT-51R (немецкий)

3D-модель укороченного аккумуляторного отсека для двух Li-Ion типоразмера 18350 от UA6AHP (Евгений Владимирович Павлов)

Руководство пользователя Yaesu CD-2 (английский)

Руководство пользователя Yaesu CD-2 (японский)

Руководство пользователя Yaesu MH-32_A2B (английский)
