Yaesu FT-41R

Содержание:
Описание
Особенности
Технические характеристики
Принадлежности
Серийные номера
Настройка радиостанции
Фотогалерея
Краткий обзор, разборка и мелкий ремонт FT-41
Программное обеспечение
Документация

Описание

Yaesu FT-41R — однодиапазонный ЧМ портативный трансивер с пейджингом.
В носимой радиостанции Yaesu FT-41R применён новый быстрый микропроцессор, что упрощает управление и предоставляет больше возможностей, чем когда-либо прежде. Она прекрасно лежит на ладони. Выходная радиочастотная мощность при подключении к внешнему источнику постоянного тока или при использовании аккумулятора FNB-38 составляет: 3,5, 2, 1 или 0,2 Вт. Пользуйтесь 150 каналами памяти (или 75 при их именовании). Буквенно-цифровые названия каналов памяти могут содержать до шести символов из 35 возможных. Другие функции включают в себя: два независимых VFO, сканирование, пейджинг, десять последовательностей номеров DTMF, функцию экономии заряда батареи, автоматическое отключение питания, дисплей и клавиатуру с подсветкой. Задняя часть корпуса изготовлена из литого под давлением сплава, выполняющая роль шасси и радиатора, а передняя — из ударопрочного поликарбонатного пластика.
Радиостанция Yaesu FT-41R выпускалась в период с 1993 по 2000 годы.

Особенности

прямой ввод частоты

150 неименованных каналов памяти (или 75 именованных)

10 ячеек памяти DTMF

прямой ввод DTMF

сканирование каналов и частот

подсвечиваемый дисплей

подсвечиваемая клавиатура

возможность работы на разнесённых частотах (для работы через ретрансляторы)

экономайзер аккумулятора

четыре уровня мощности передатчика

четыре вида пейджинга

приём и передача текстовых сообщений

Технические характеристики

Основное
Тип	радиолюбительская UHF радиостанция
Диапазон частот	Европа TX: 430—440 МГц RX: 430—440 МГц США TX: 430—450 МГц RX: 430—450 МГц
Шаг частот	5 / 10 / 12,5 / 15 / 20 / 25 / 50 кГц
Стабильность частоты	±10 ppm (Нет привязки к температуре)
Режим	TX: ЧМ RX: ЧМ
Тип излучения	16K0F3E
Память каналов	146 основных с присвоением названий (6 символов) 1 вызывной (CALL) 2 пары частот-границ сканирования (PMS) 1 приоритетный (PRI) В отсутствие аккумулятора ОЗУ ЦПУ питается от встроенной резервной литиевой батареи
Ретрансляторный сдвиг / смещение	±5 МГц или ±7,6 МГц (программируется)
Электропитание	⎓4—12 В
Ток потребления	RX: 20 мкА при автоматическом отключении питания 15 мА в режиме ожидания (Экономайзер включен) 45 мА при ⎓11,0 В (при закрытом шумоподавителе) 120 мА при ⎓11,0 В при громкости звука 200 мВт TX: до 1,2 А (4,5 Вт)
Сопротивление антенны / разъем	50 Ом / BNC
Размеры (Ш×В×Г)	57×122×25,5 мм (2,24×4,02×1,02 ") с FNB-31
Вес	280 г (9,88 унций) с FBA-14
Прочие особенности	CTCSS/PL кодер; DTMF.
Приёмник
Система приёмника	Супергетеродин с двойным преобразованием 1-я ПЧ: 45,1 МГц 2-я ПЧ: 455 кГц
Чувствительность	0,177 мкВ (12 дБ SINAD)
Избирательность	> 64 дБ (по соседнему каналу)
Выходная звуковая мощность / динамик	200 мВт при 10% искажениях / 8 Ом (при электропитании ⎓11 В)
Разъем для подключения внешнего динамика	3-контактный 3,5 мм
Передатчик
Выходная мощность РЧ сигнала	UHF HI L3 L2 L1 с FBA-14 (6 В, 4×'AA' 1,5 В) 1,5 Вт 0,2 Вт 0,2 Вт 0,2 Вт с FNB-31 (4,8 В, 600 мА·ч) 1,0 Вт 1,0 Вт 1,0 Вт 0,2 Вт с FNB-33 (4,8 В, 1200 мА·ч) 1,0 Вт 1,0 Вт 1,0 Вт 0,2 Вт с FNB-35 (7,2 В, 900 мА·ч) 3,0 Вт 2,0 Вт 1,0 Вт 0,2 Вт с FNB-38 (9,6 В, 600 мА·ч) 3,5 Вт 2,0 Вт 1,0 Вт 0,2 Вт от внеш. источника ⎓11В 3,5 Вт 2,0 Вт 1,0 Вт 0,2 Вт
Система модуляции	Переменное реактивное сопротивление
Максимальное отклонение ЧМ (заводская настройка)	±5 кГц
Побочные выбросы	Лучше, чем -60 дБ
Тип и сопротивление микрофона	конденсаторный, 2 кОм
Разъем для подключения внешнего микрофона	3-контактный 2,5 мм

Принадлежности

ADMS-1C	Programing software on 3¼ diskette with DB-9 serial computer cable (and 3c to 4c mini adapter cable). For Windows™ 3.1 or higher.	Программное обеспечение для программирования на 3¼ дискете с кабелем для подключения к компьютеру через разъём DB9 к последовательному порту COM (и кабеля мини-адаптера с 3-х и 4-х контактными штекерами). Для Microsoft® Windows™ 3.1 или более поздней версии.
E-DC-12	Cigar Lighter DC Cable. 11.5 VDC output	Автомобильное питающее устройство от прикуривателя. Выход ⎓11.5 В постоянного тока
CA-9	Base charging stand	Основная подставка для зарядки NC-34/38/55
CA-10	Charger adapter tray. For use with NC-50	Вставка для зарядного устройства NC-50 под FNB-31/-33/-35/-38
CD-2	Mobile rapid charger	Быстрое автомобильное зарядное устройство
CLIP-3	Belt clip	Зажим на пояс (клипса)
CSC-61	Soft vinyl carry case. For FBA-14, FNB-33/-35/-38	Чехол для станции с FBA-14, FNB-33/-35/-38
CSC-62	Soft vinyl carry case. For FNB-31	Чехол для станции с FNB-31
FBA-14	Battery case. Four LR6 / AA batteries	Отсек для батареек. Четыре батареи типа LR6 / AA

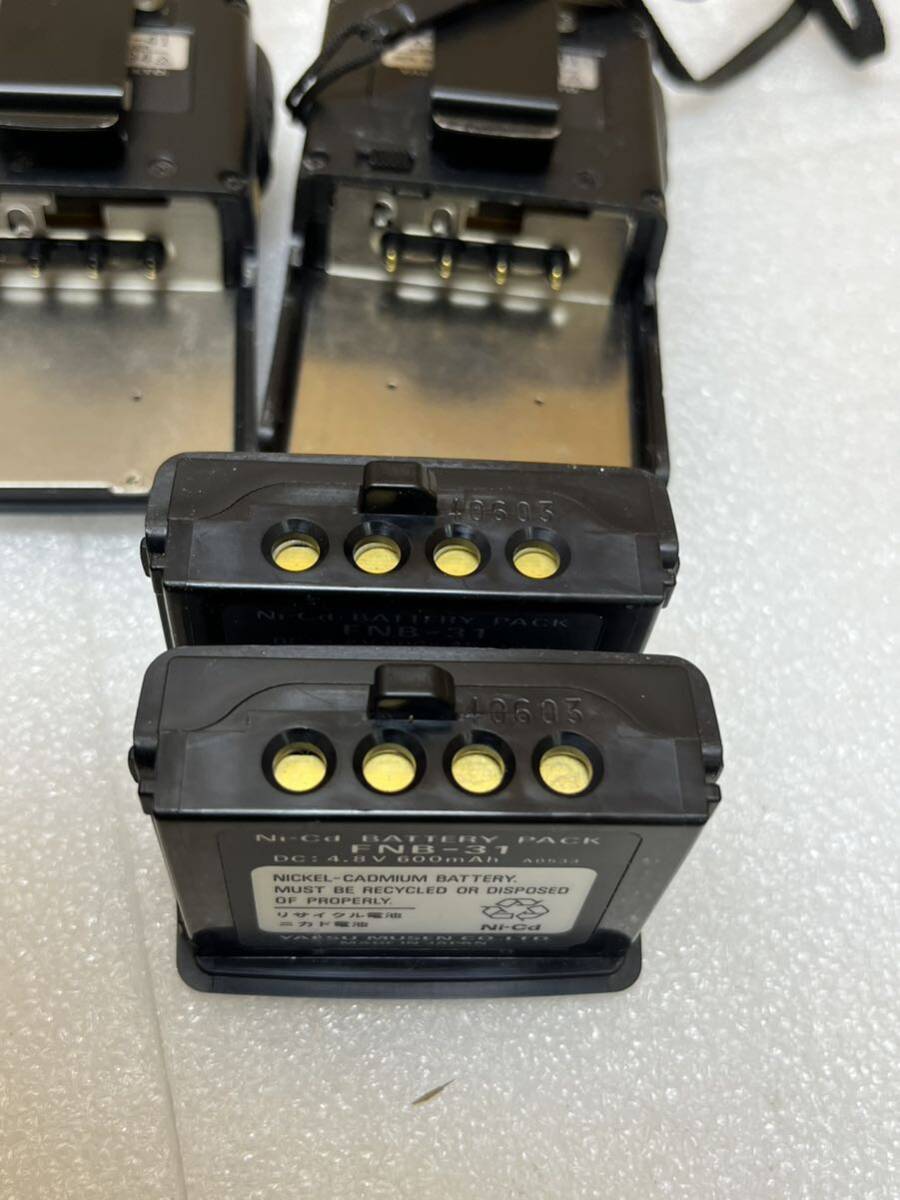

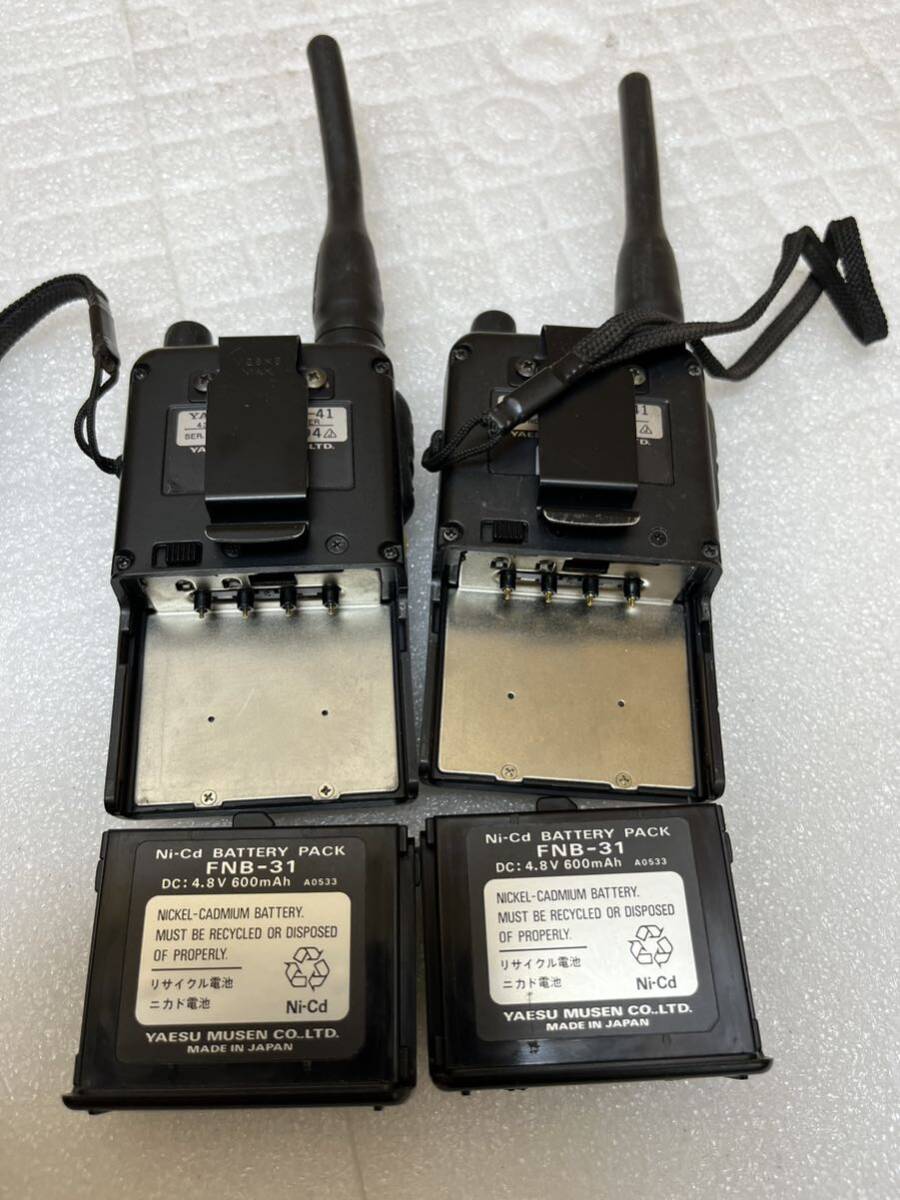

FNB-31	NiCd battery pack. 4.8 V, 600 mAh	Аккумулятор на 4.8 В, 600 мА·ч
FNB-33	NiCd battery pack. 4.8 V, 1200 mAh	Аккумулятор на 4.8 В, 1200 мА·ч
FNB-35	NiCd battery pack. 7.2 V, 900 mAh	Аккумулятор на 7.2 В, 900 мА·ч
FNB-38	NiCd battery pack. 9.6 V, 600 mAh	Аккумулятор на 9.6 В, 600 мА·ч
FTS-26	CTCSS Programmable Tone Squelch	Плата декодера CTCSS
MH-12A2B	Regular speaker mic	Обычная тангента
MH-18A2B	Miniature speaker mic	Миниатюрная тангента
MH-19A2B	Earpiece with inline miniature microphone	Миниатюрные наушник и микрофон
MH-32A2B	Miniature speaker mic	Миниатюрная тангента
MH-35A2B	Regular speaker mic	Обычная тангента
NC-34B	15 hr charger (117 VAC) for FNB-33/-35 and CA-9	15-часовое зарядное устройство (~117 В) для FNB-33/-35 и CA-9
NC-34C	15 hr charger (220-234 VAC) for FNB-33/-35 and CA-9	15-часовое зарядное устройство (~220 В) для FNB-33/-35 и CA-9
NC-38B	15 hr charger (117 VAC) for FNB-38 and CA-9	15-часовое зарядное устройство (~117 В) для FNB-38 и CA-9
NC-38C	15 hr charger (220-234 VAC) for FNB-38 and CA-9	15-часовое зарядное устройство (~220 В) для FNB-38 и CA-9
NC-50	Dual-slot rapid charger (requires set of CA-10)	Быстрое двухместное зарядное устройство (необходима установка CA-10)
NC-55B	15 hr charger (117 VAC) for FNB-31 and CA-9	15-часовое зарядное устройство (~117 В) для FNB-31 и CA-9
NC-55C	15 hr charger (220-234 VAC) for FNB-31 and CA-9	15-часовое зарядное устройство (~220 В) для FNB-31 и CA-9
PA-10A	Mobile power adapter/stand. 11.5 VDC output	Мобильный адаптер питания / подставка. Выход ⎓11.5 В постоянного тока
VC-22	VOX headset with boom microphone	VOX гарнитура с оголовьем и микрофоном на штанге
YHA-53	Rubber flex antenna	Резиновая гибкая антенна

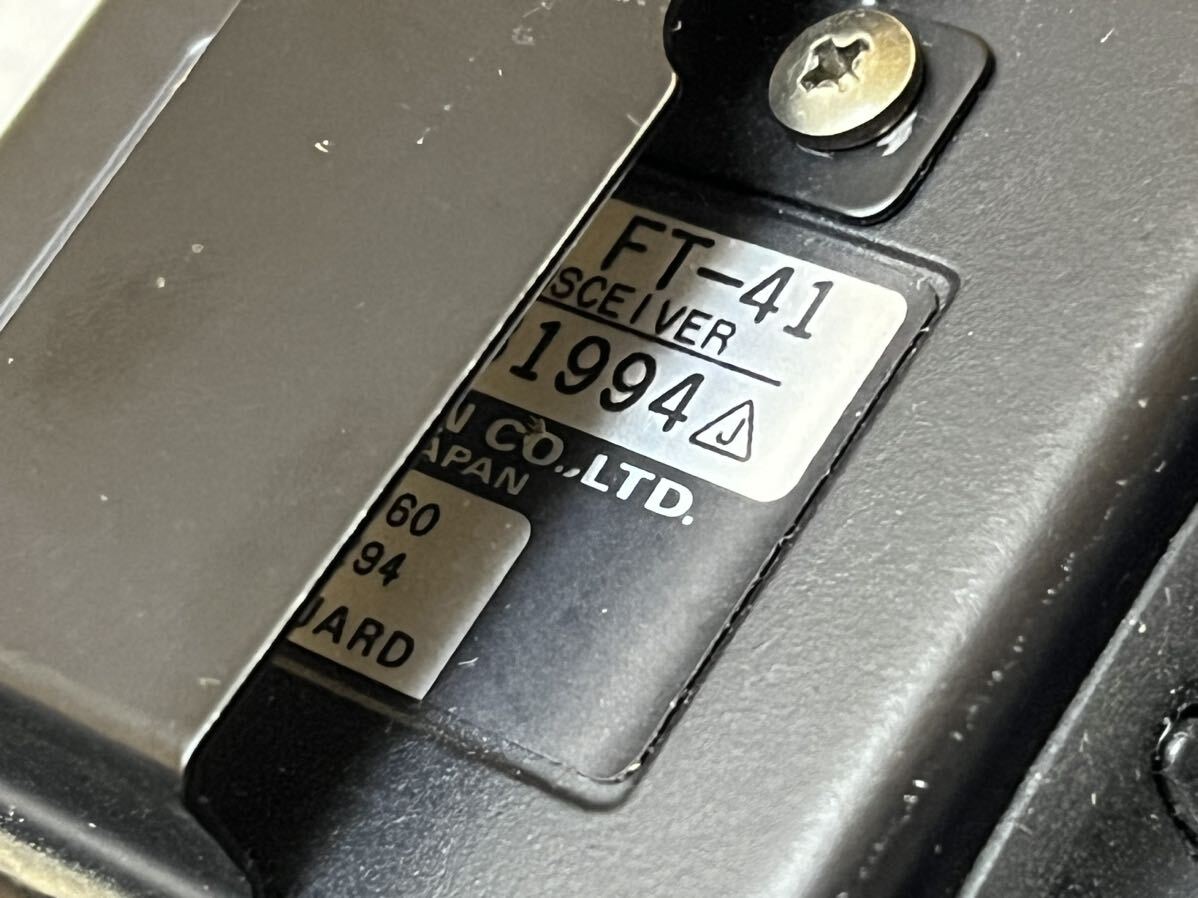

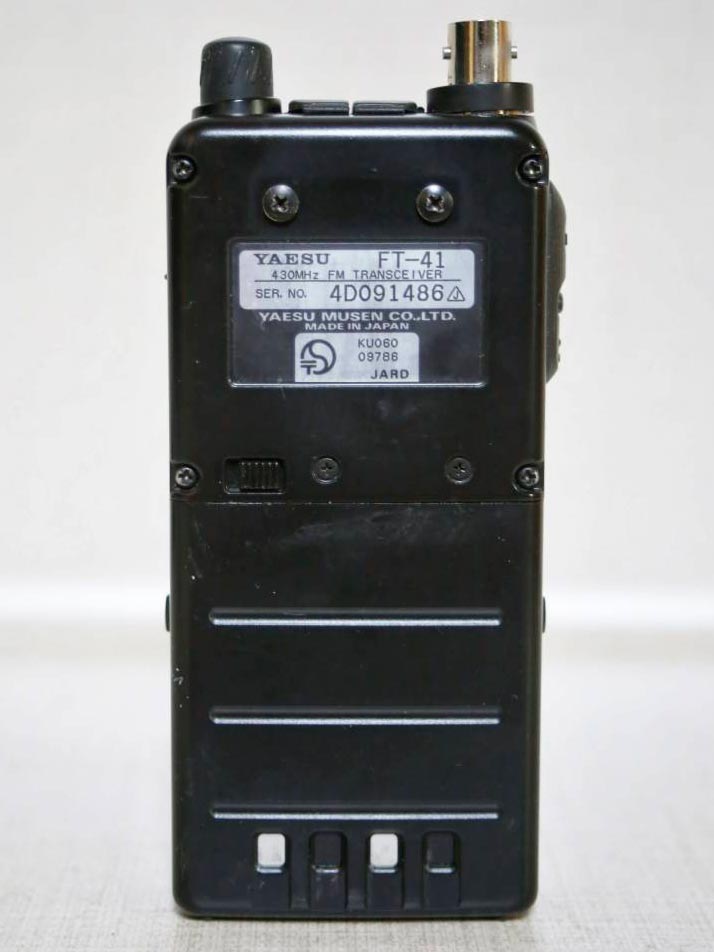

Серийные номера

У всех радиостанций Yaesu/Vertex серийные номера представлены в формате YPXXXXXX, где "Y" — год выпуска, "P" — время выпуска, а "XXXXXX" — уникальный номер радиостанции. Более подробно о формировании серийных номеров можно почитать в статье по ссылке.

Настройка радиостанции

Настройка S-метра и шумоподавителя

Подключите радиостанцию к источнику питания ⎓11 В постоянного тока для использования на всех этапах. НЕ подключайте напряжение к контакту "Batt Sel" радиостанции: это может привести к повреждению микропроцессора! Контакт "Batt (+)" на радиостанции не используется. Рекомендуется ознакомиться с "Руководство по техническому обслуживанию FT-11R", предоставляемым компанией Vertex Standard.

Настройка S-метра и шумоподавителя осуществляется через меню аппаратных настроек. Для входа в это меню необходимо одновременно удерживая обе кнопки

Vol/SQL ▲

и

Vol/SQL ▼

и кнопку

CALL

включить радиостанцию кнопкой

POWER

. После этого станция включится и перейдёт в режим регулирования.

Доступные параметры:

Параметр	Значение	Описание
S-FULL	84	Уровень сигнала полного S-метра
S-1	19	Уровень сигнала начала S-метра
SQL TH	64	Верхний предел шумоподавителя
SQL TI	4E	Нижний предел шумоподавителя

Параметры выбираются валкодером. Для изменения значения параметра необходимо нажать и удерживать кнопку

F

пока не замигает значок   F  . Затем кнопками

MHz ▲

и

MHz ▼

необходимо изменить значение на нужное. По нажатию кнопки

F

установленное значение запишется в память.
Выход из режима регулирования без сохранения произведённых изменений осуществляется выключением питания радиостанции кнопкой

POWER

.
Для выхода из режима регулирования с сохранением произведённых изменений необходимо нажать кнопку

CALL

. Станция перейдёт в обычный режим приёма.

Расширение диапазона

Сначала открутите шесть винтов, удерживающих заднюю крышку: 4 винта находятся на задней крышке, а 2 на дне батарейного отсека.
Аккуратно разделите переднюю и заднюю половины, осторожно, чтобы не повредить гибкий шлейф, соединяющий две половины.

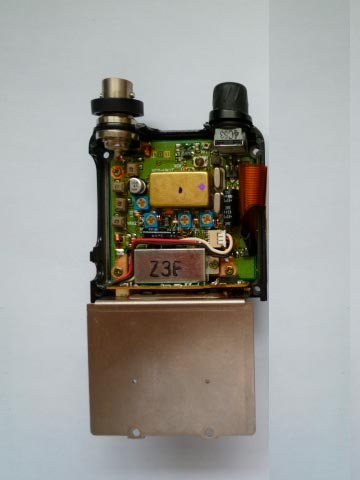

Повернув радиостанцию лицевой стороной вниз, выверните 2 латунных винта, которыми вторая плата крепится к плате микропроцессора (Это плата, подключенная к передней панели корпуса). Осторожно извлеките плату из платы микропроцессора, обнажив плату микропроцессора. Теперь у вас должна быть передняя крышка с микропроцессорной платой, а две другие платы разделены гибким шлейфом.

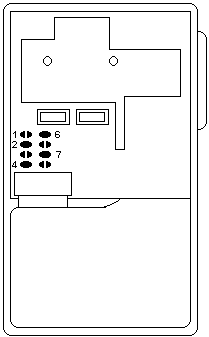

Посмотрите на микропроцессорную плату в левом нижнем углу. Там вы увидите паяные перемычки, как показано ниже.

Удалите перемычки 2 и 4.
Соберите радиостанцию в обратном порядке и установите винты. Установите батарейный отсек или аккумулятор.
Удерживайте нажатой клавиши

MR

и

2

и включите питание кнопкой

POWER

.
Выключите питание.
Удерживайте нажатой клавишу

MHz ▲

и

MHz ▼

и включите питание кнопкой

POWER

.
Теперь ввод с клавиатуры осуществляется напрямую, и радиостанция будет работать в диапазонах:
TX: 420—470 МГц
RX: 300—500 МГц, 800—950 МГц.

Клонирование настроек

Еще одна полезная функция, которая имеется в этих радиостанциях — это функция "клонирования". Вы можете перенести все элементы памяти с одного FT-41R на другой FT-41R. Сначала сделайте кабель, используя два стерео-разъёма с разъёмом 1/8" и соединяя верхний (нижний) и средний провода штекеров напрямую. Однако не соединяйте концы проводов вместе. Подключите этот кабель к разъёмам для наушников двух радиостанций и, удерживая нажатой кнопку

FM

на каждом из них, включите радиостанции. Вы должны увидеть, как на экране будут мигать все символы. Теперь на радиостанции, на которую вы хотите скачать настройки другой радиостанции, нажмите кнопку

MHz ▼

. На экране должно появиться сообщение "CLN RX". Затем на радиостанции, которая должна передать содержимое своей памяти, нажмите кнопку

MHz ▲

. Примерно на 5 секунд на экране должно появиться сообщение "CLN TX", затем оно должно переключиться в режим мигания. Принимающая радиостанция должна перейти в нормальный режим работы. Выключите обе радиостанции и отсоедините кабель.
Вот и всё. Эта функция перезаписывает все содержимое памяти принимающей радиостанции, начиная с памяти и заканчивая кодами пейджера и состоянием индикатора.
ВНИМАНИЕ: Как только вы нажмете на

MHz ▼

на принимающей радиостанции, её память будет очищена, даже если передача не удалась! Кроме того, для успешного завершения процесса клонирования обе радиостанции должны иметь одинаковые распайки перемычек.

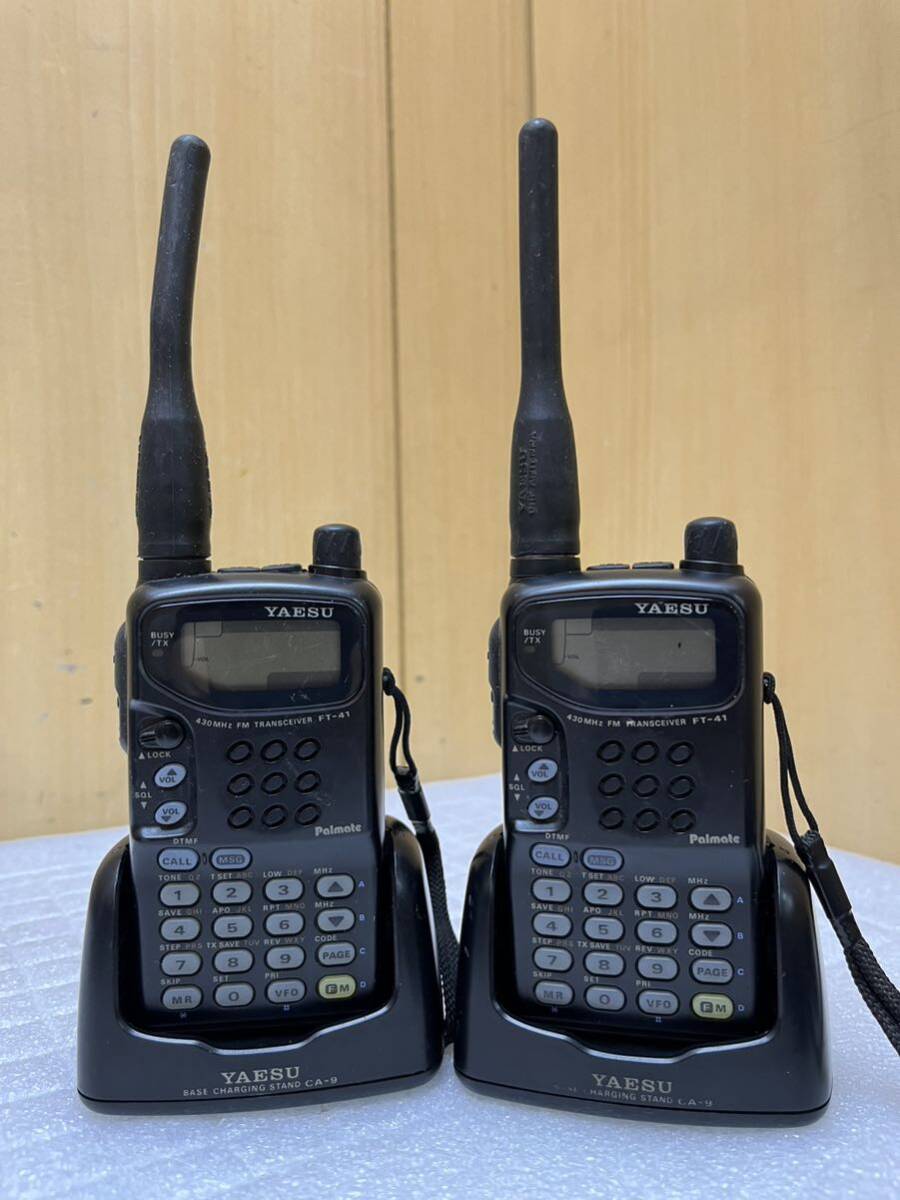

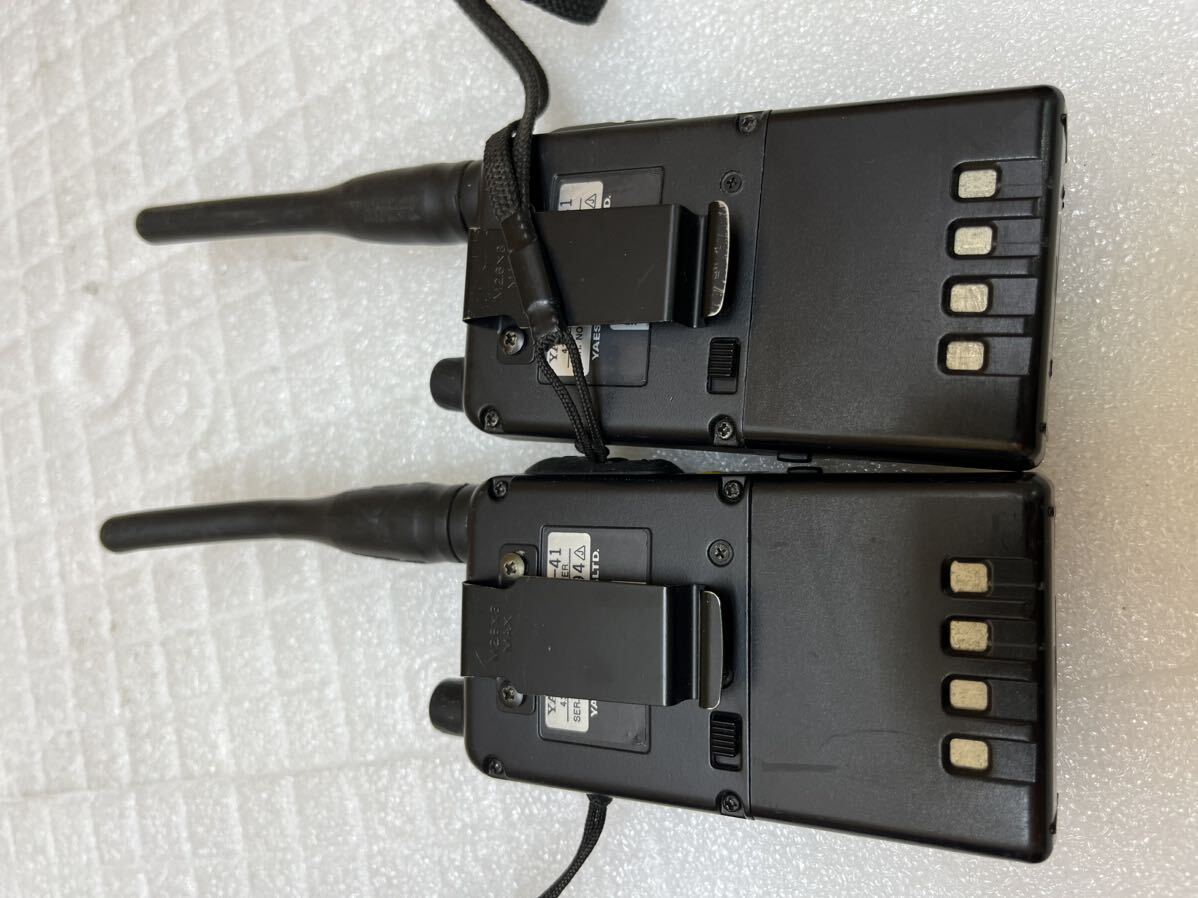

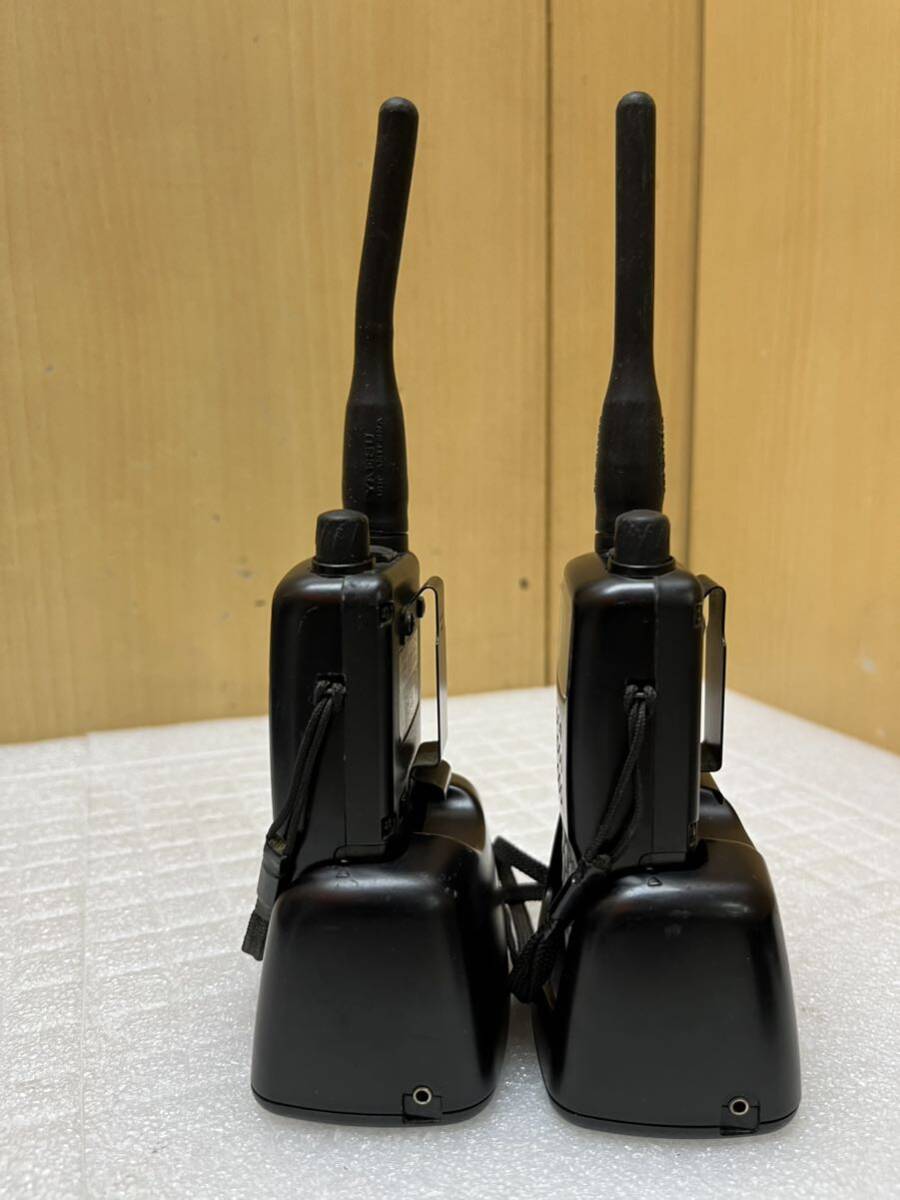

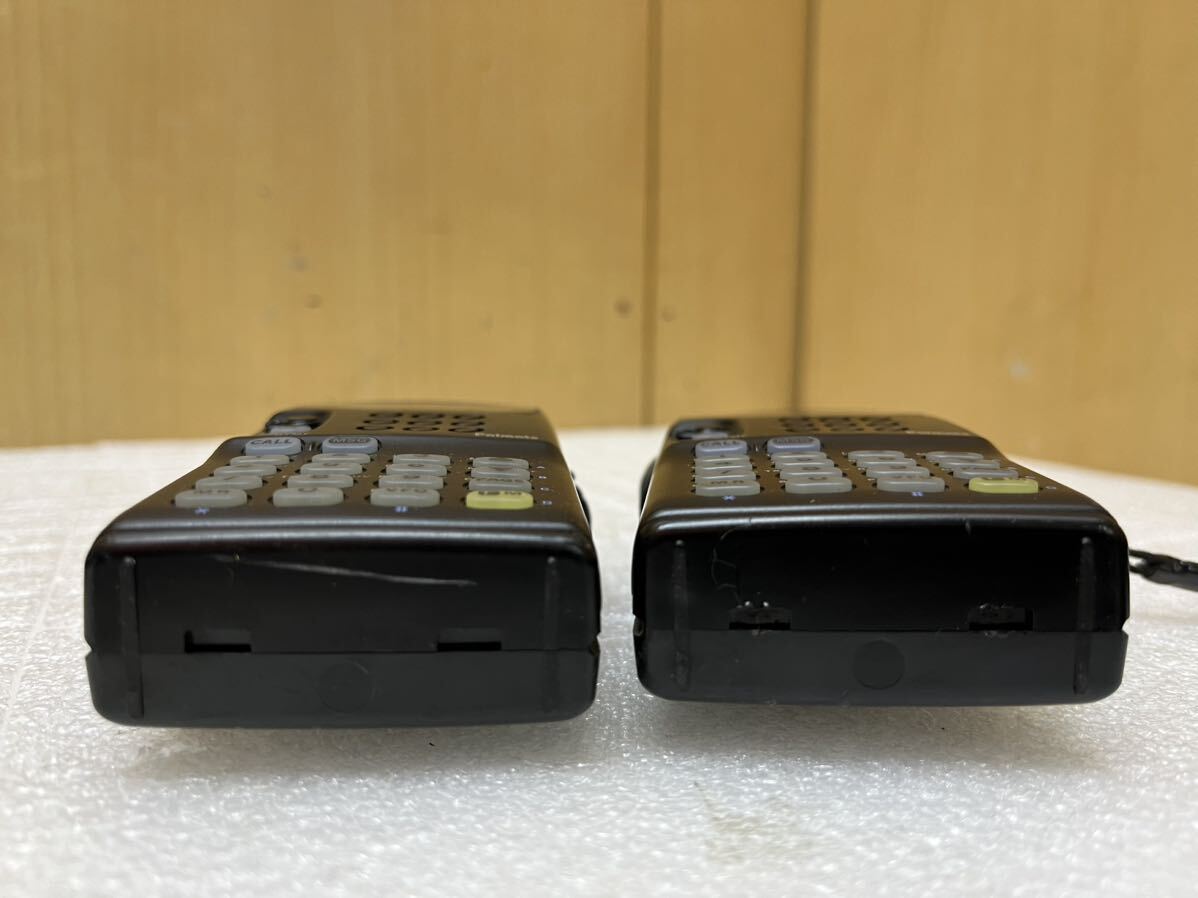

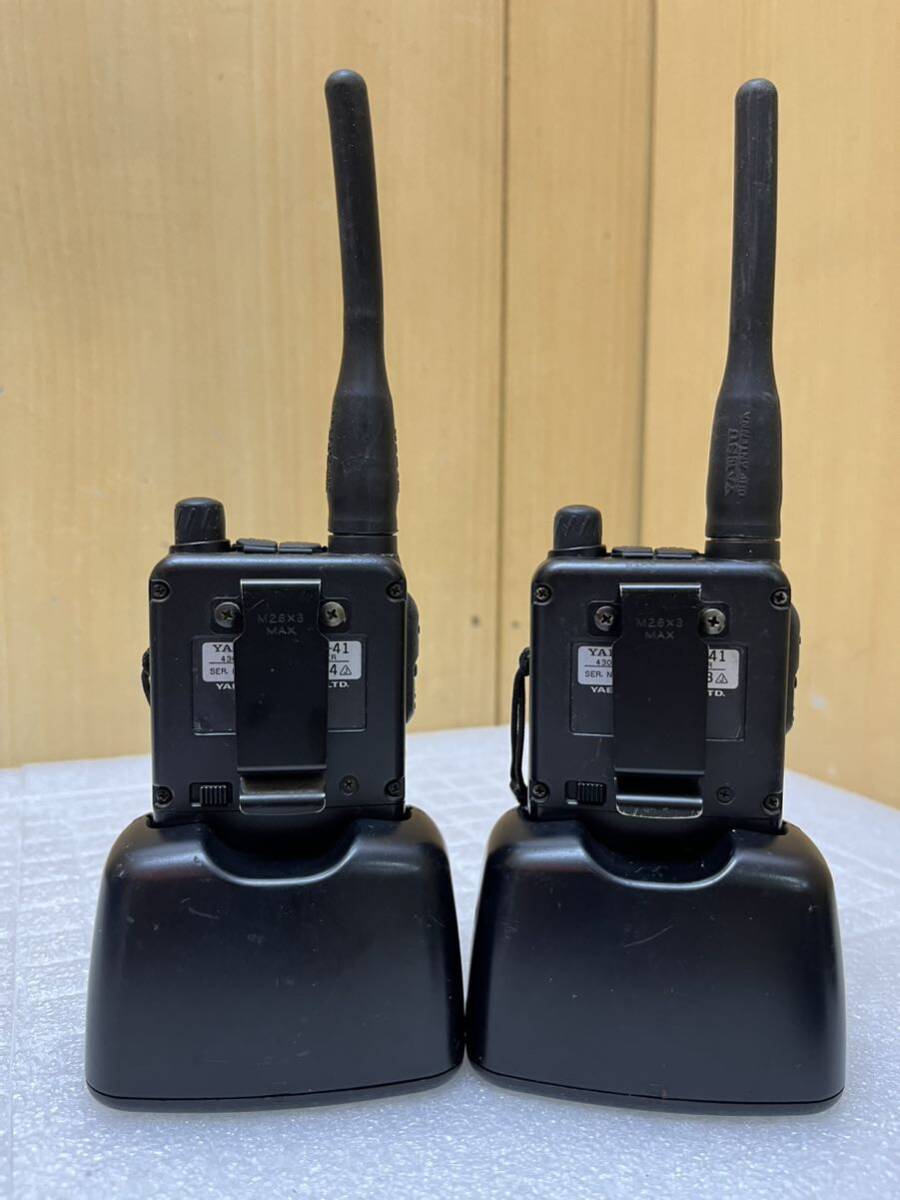

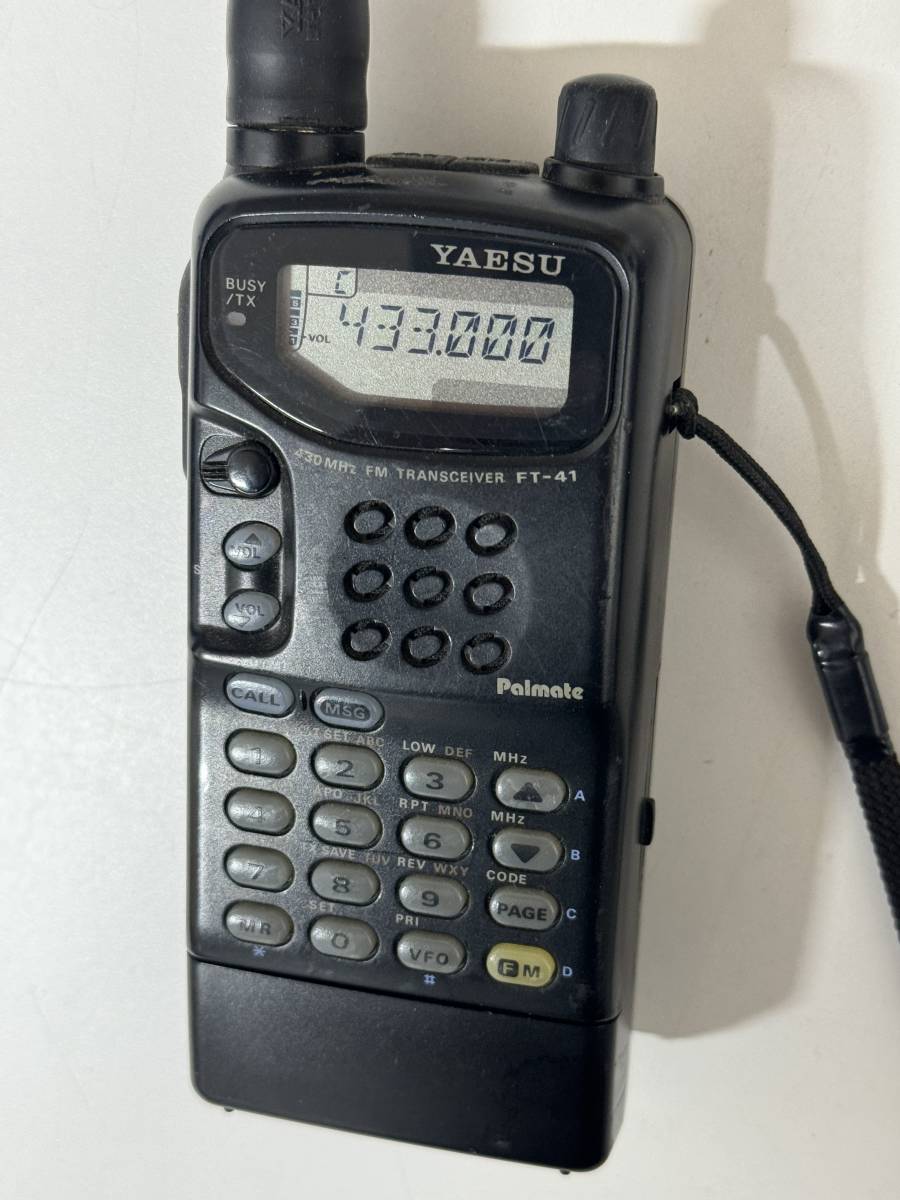

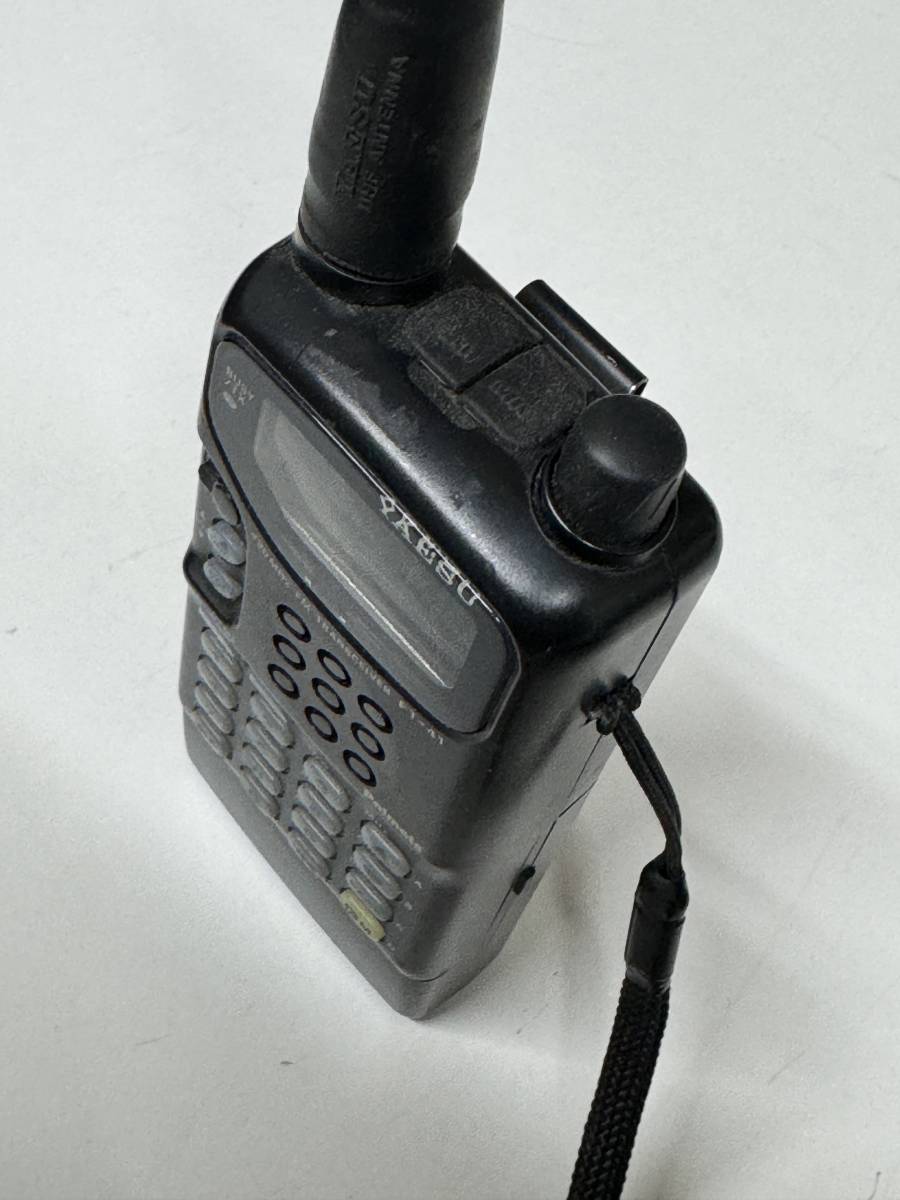

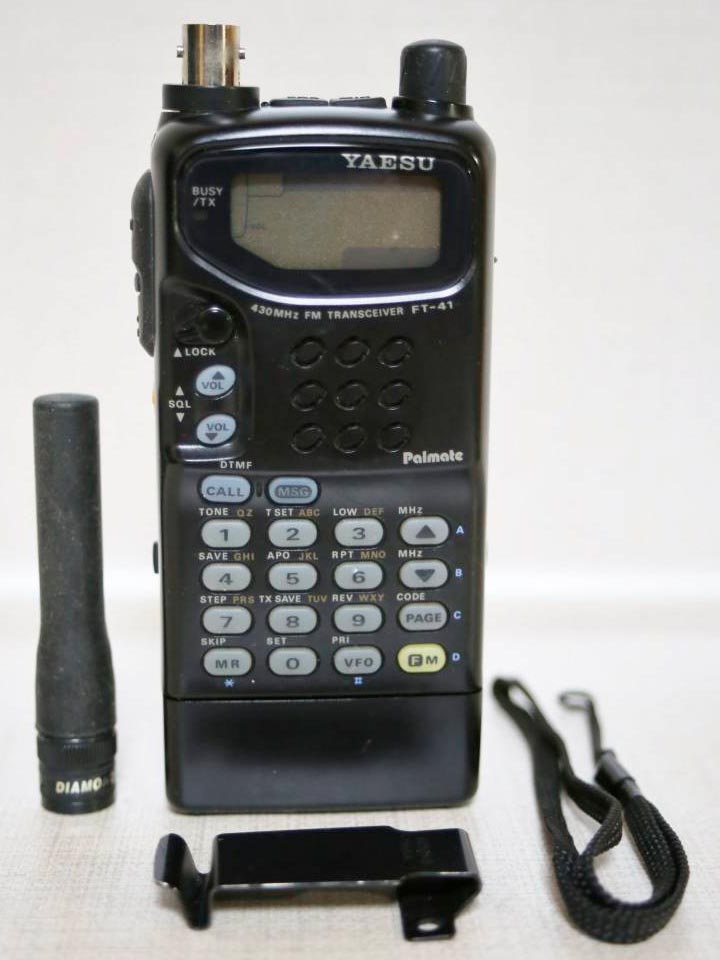

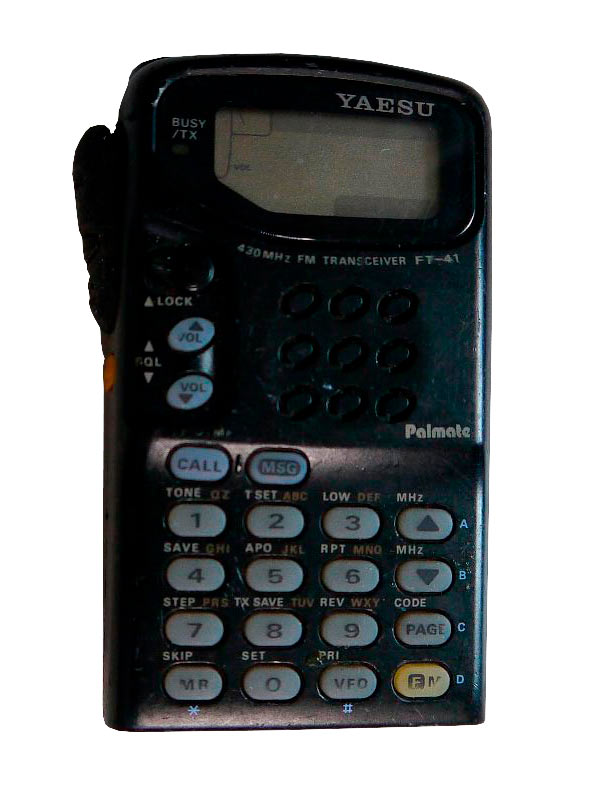

Фотогалерея

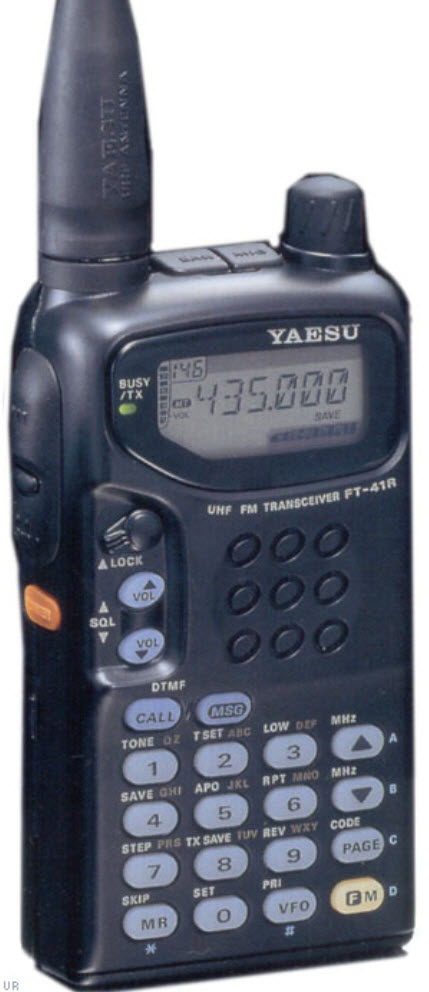

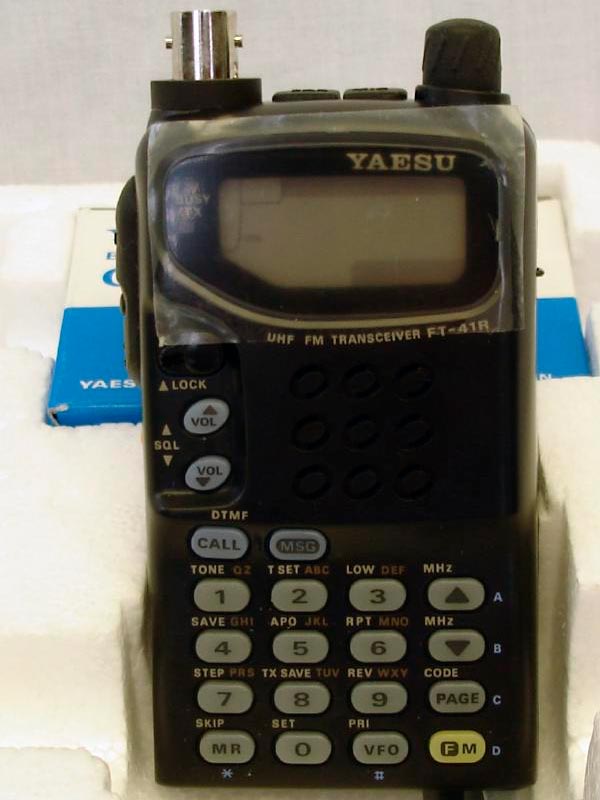

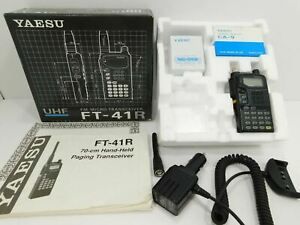

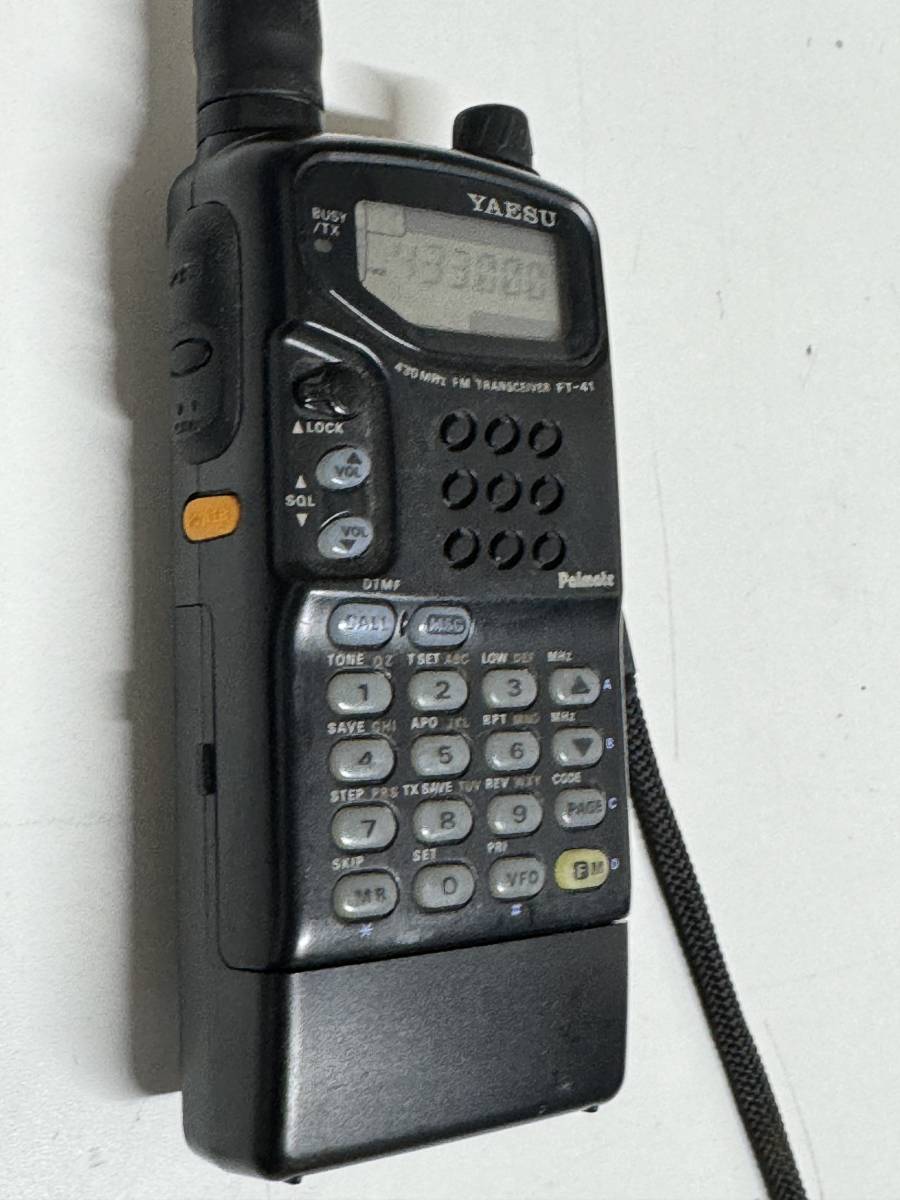

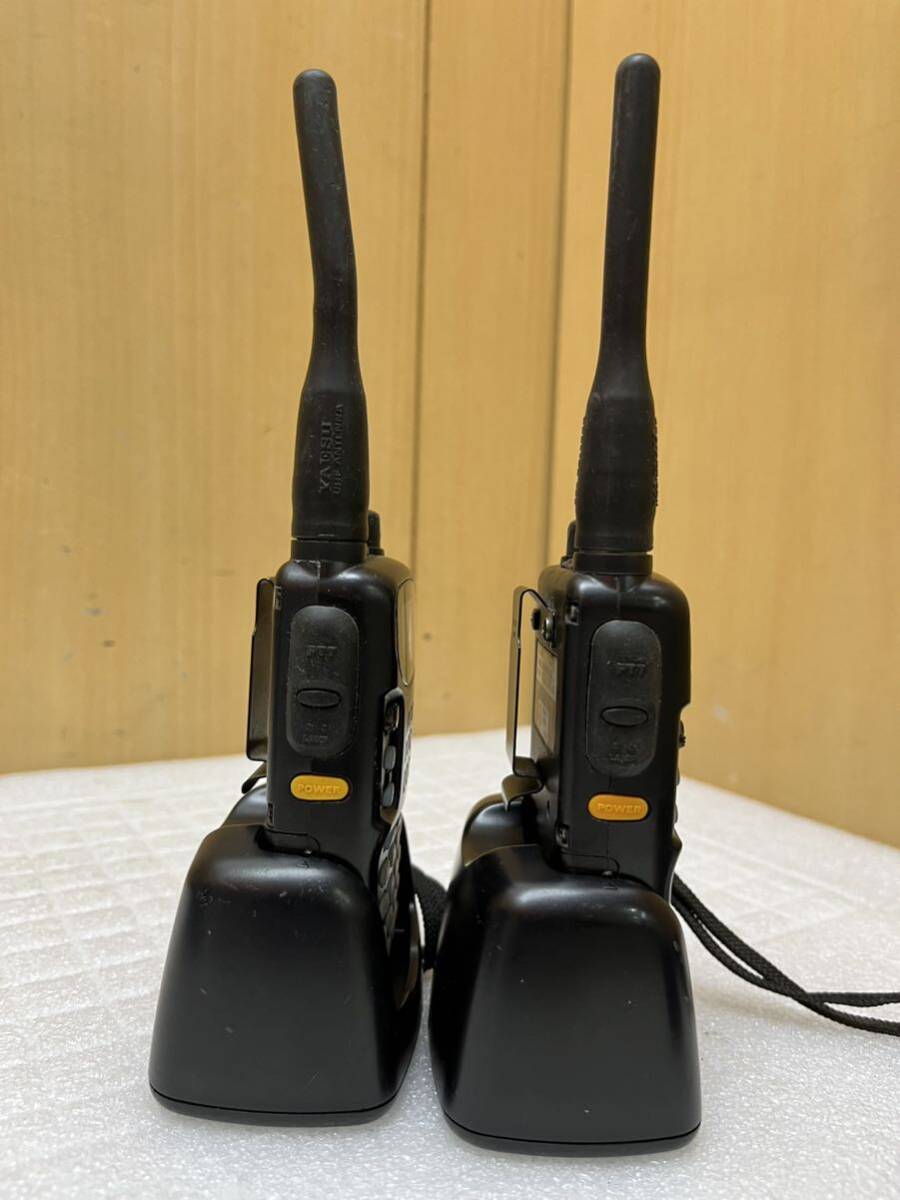

Yaesu FT-41R

Yaesu FT-41

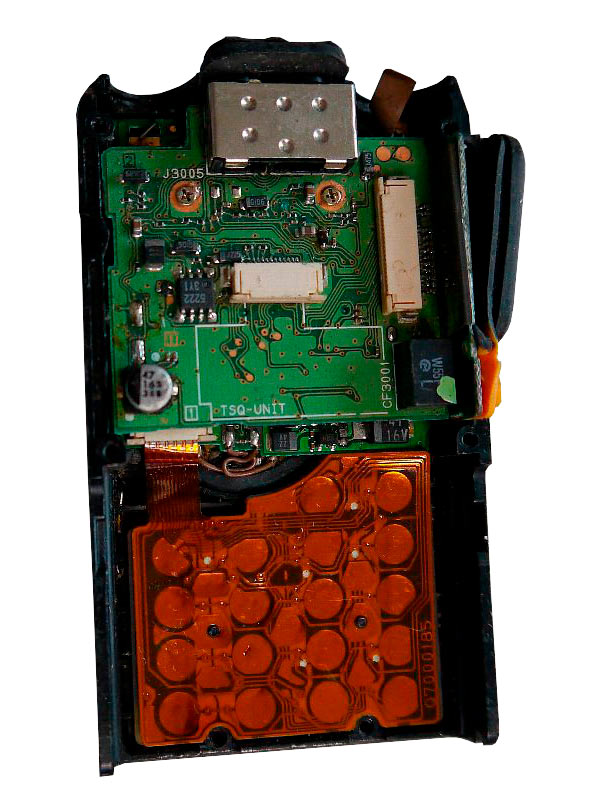

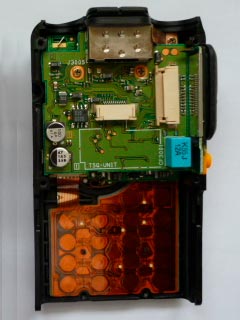

Краткий обзор, разборка и мелкий ремонт FT-41

видео: 1920×1080 MPEG4 H264 30 к/с 4411 кбит/с;
звук: AAC 44.1 кГц 127 кбит/с;
размер: 272 МБ.

Видео так же можно посмотреть на YouTube у его автора.

Программное обеспечение

Конечно же радиостанцию Yaesu FT-41R можно полностью запрограммировать с её собственной клавиатуры, но это займёт очень много времени. Гораздо проще это будет сделать с помощью специализированного программного обеспечения ADMS-1C.

Для подключения станции к компьютеру потребуется изготовить специальный кабель, подключаемый к COM-порту.
Также для программирования Yaesu FT-41R существует программное обеспечение WFT41.

Документация

Руководство пользователя Yaesu FT-41R (английский)

Руководство пользователя Yaesu FT-41 (японский)

3D-модель укороченного аккумуляторного отсека для двух Li-Ion типоразмера 18350 от UA6AHP (Евгений Владимирович Павлов)
