Yaesu FT-530

Содержание:
Описание
Особенности
Технические характеристики
Принадлежности
Доработки
Недокументированные возможности
Фотогалерея
Документация

Описание

Yaesu FT-530 — 2м/440см носимая радиостанция — обладает множеством интересных функций, таких как: различные режимы подсветки ЖК-дисплея и полупрозрачной клавиатуры. При этом ЖКИ обеспечивает отображение значений частот и иконок для большинства программируемых функций сразу обоих приёмопередатчиков. Гибкая внутриполосная система двойного приёма одновременно может воспроизводить сигнала с обоих приёмников, каждый из которых в любой момент времени может быть настроен на любую из возможных частот диапазонов VHF и UHF.
По сравнению с другими другими портативными радиостанциями, 530-й большая, тяжелая и хорошо сконструирована. Корпус радиостанции выполнен из металла, а не из полностью из пластика.
К радиостанции выпускаются различные дополнительные принадлежности: зарядные устройства, аккумуляторные батареи, тангенты и гарнитуры, чехлы и т.п.
Yaesu FT-530 — один из самых маленьких автономных междиапазонных ретрансляторов в мире, который может принимать сигналы в 2-х метровом диапазоне и передавать в 70-ти сантиметровом диапазоне. Если установить очень эффективную антенну на хорошей высоте, то можно получить довольно хорошую дальность действия.
На верхней панели расположены отдельные сдвоенные регуляторы громкости и шумоподавления для каждого диапазона, а также ручка валкодера для установки частоты в выбранном диапазоне, выбора нужного канала памяти или значения какого-либо параметра при произведении настройки радиостанции. Также на верхней панели расположены разъём для подключения адаптера питания (с наконечником диаметром 4 мм) — радиостанция питается напряжением постоянного тока от 5,5 до 16 вольт, и двойной разъём для подключения внешнего динамика и микрофона. Также имеется стандартный антенный разъем типа BNC, что позволяет довольно легко подключать внешнюю антенну через коаксиальный кабель.
На левой боковой панели FT-530 расположены кнопки передачи ("PTT"), открывания шумоподавителя ("MONI") и питания ("POWER"). Для включения или выключения питания необходимо удерживать оранжевую кнопку "POWER" нажатой в течение нескольких секунд. Кнопка управления шумоподавителем довольно часто встречаются в коммерческих радиоприемниках и позволяют просто отключить шумоподавление без необходимости его перезагрузки. Также сбоку находится и защелка для извлечения аккумулятора.
На правой боковой панели находится проушина для крепления шнурка.
Основное управление радиостанцией осуществляется через органы управления, расположенные на передней панели. Здесь расположены ЖК-дисплей и клавиатура с 20 клавишами. В этой радиостанции так много функций, что все кнопки выполняют сразу по несколько функций. Даже спустя более тридцати лет после своего появления эта модель обладает некоторыми довольно впечатляющими характеристиками. К ним относятся отдельные приёмники для каждого диапазона, 41 канал памяти на диапазон, внутренняя схема VOX (управление передачи голосом) и расширенный приём частот за пределами радиолюбительских диапазонов. Несмотря на то, что это FM-трансивер, его можно использовать и в режиме AM, произведя определённую последовательность нажатий кнопок.
На ЖК-дисплее имеются отдельные индикаторы частоты из 7 цифр для каждого диапазона, а также отдельные линейчатые индикаторы для силы принимаемого сигнала и мощности излучения. Для каждого диапазона также имеется отдельный двуцветный светодиодный индикатор приёма и передачи. На этом дисплее также отображается индикатор репитерного разноса, состояние батареи и множество других параметров. Для подсветки дисплея и клавиатуры достаточно нажать кнопку подсветки ("LAMP").
Еще одним интересным дополнением являются многофункциональные часы. Часы можно настроить на автоматическое выключение или включение радиостанции, и даже на то, чтобы они будили вас по утрам в качестве будильника. Их также можно настроить в качестве таймера. Настройки часов и таймеров, а также вся другая информация, хранящаяся в радиостанции, сохраняются с помощью небольшой литиевой батарейки. Эту трехвольтовую батарейку CR1220 можно легко заменить, выдвинув лоток из правой боковой панели. Это приятная особенность, поскольку позволяет при необходимости легко заменить батарейку на новую без вскрывания корпуса радиостанции и перепайки встроенной батареи.
Yaesu FT-530 снабжена полноценной клавиатурой DTMF. В FT-530 на основе DTMF реализовано множество функций, в том числе пейджинг DTMF, шумоподавитель DTMF и автоматический набор последовательностей тонов. Yaesu FT-530 способна хранить 10 последовательностей DTMF по 15 тонов в каждой. Эти сохранённые последовательности могут представлять из себя коды установки/разрыва соединения и телефонные номера для их набора при работе через радиотелефонные шлюзы, а также команды управления какими-либо удалёнными устройствами.
Yaesu FT-530 снабжена кодеком субтонов CTCSS, на основе которых, как и с DTMF, также реализовано множество функций. Это и пейджинг CTCSS, и шумоподавитель CTCSS, в том числе и для режима междиапазонной ретрансляции. Также одной из очень полезных функций является возможность прослушивания радиостанцией тональных сигналов и определения субтона, который она принимает. Это может быть очень удобно, когда вы находитесь в незнакомой местности и не знаете субтонов для доступа к местными ретрансляторам.
Кстати, FT-530 позволяет работать через ретрансляторы с любым разносом. Для этого достаточно задать частоты передачи и приема по отдельности. Большинство радиооператоров просто используют функцию автоматического разноса, который можно настроить на 600 кГц, 1,6 МГц, 5,0 МГц или 7,6 МГц и впоследствии включать нажатием всего двух кнопок.
Yaesu FT-530 способна сканировать каналы памяти, выбранный участок диапазона или весь диапазон целиком. Можно сканировать оба диапазона одновременно и блокировать определенные каналы или участки частот. Благодаря расширенному диапазону приема, эта радиостанция может использоваться в качестве полноценного сканера.
Передатчики Yaesu FT-530 имеют четыре уровня мощности. В зависимости от напряжения источника питания, передатчики обладают мощностью от половины до пяти ватт.
Yaesu FT-530 имеет ряд функций экономии заряда аккумуляторной батареи, включая автоматическое отключение питания и снижение энергопотребления при передаче немодулированной несущей. Также можно отключить различные функции радиостанции, в том числе светодиоды, которые указывают на передачу и приём. При включенных функциях энергосбережения и подключенном двенадцативольтовом блоке питания FT-530 может длительное время работать без присмотра в режиме пакетной радиосвязи или междиапазонного ретранслятора.
Аккумуляторные батареи Yaesu FT-530 можно заряжать с помощью встроенной схемы, когда радиостанция запитана через разъём внешнего питания, расположенного на верхней панели. В руководстве по эксплуатации указано, что для правильной зарядки напряжение внешнего источника питания должно быть как минимум на два вольта выше, чем напряжение аккумуляторной батареи. Аккумуляторные батареи также оснащены собственным разъёмом для подключения внешнего адаптер питания постоянного тока. Для зарядки аккумуляторов доступны одночасовые и пятнадцатичасовые зарядные устройства.
Для Yaesu FT-530 доступно множество дополнительных устройств, но одним из наиболее удобных является внешняя тангента с дисплеем — MH-29_A2B. При подключении к радиостанции она обходит строенные динамик и микрофон. Это больше, чем просто обычная тангента. Тангента MH-29_A2B оснащена защёлкой для крепления на поясе или лацкане, а также длинным завитым шнуром. Также предусмотрена возможность использования дополнительных наушников.
На передней части тангенты MH-29_A2B расположен однополосный дисплей с подсветкой, который отображает всю информацию, аналогично дисплею радиостанции. Тангента также оснащена светодиодом для индикации режимов приёма и передачи. В верхней части MH-29_A2B расположены кнопки для прокрутки частот, а на передней панели — кнопки выключения питания, а также четыре программируемые кнопки, которые используются для эмуляции функций клавиатуры радиостанции. В MH-29_A2B даже есть собственная кнопка подсветки дисплея, которая подсвечивается так же, как и на самой радиостанции. Миниатюрная тангента MH-29_A2B очень удобна, особенно для использования на открытом воздухе в плохую погоду, или в автомобиле или в стационарных условиях, когда радиостанция подключена к внешнему источнику питания и внешней антенне.
В качестве других дополнительных устройств, подключаемых к FT-530, можно привести обычные тангенты без элементов управления или дисплея, а также миниатюрные тангенты скрытого ношения. Также имеются гарнитура, позволяющая использовать встроенную в FT-530 схему VOX и гарнитура с собственной встроенной схемой VOX. Также для FT-530 выпускаются различные зарядные устройства, блоки питания, антенны и чехлы для защиты клавиатары и дисплея от царапин и истирания.
Yaesu FT-530 выпускалась с 1992 года по 1998 год, пока не была снята с производства, к большому огорчению многих радиолюбителей.

Особенности

• экран с подсветкой

• клавиатура с подсветкой

• 2 светодиодных индикатора приёма и передачи

• 82 ячейки памяти

• 10 ячеек памяти хранения последовательности до 15 тонов DTMF

• 4 уровня мощности передачи

• прямой ввод частоты

• настраиваемый шаг перестроения частот

• сканирование частот и каналов памяти

• перенос частот и настроек между правым и левым приёмниками

• независимое регулирование громкости для каждого приёмника

• независимое регулирование шумоподавителя для каждого приёмника

• приём частот авиадиапазона в АМ

• передача тона 1750 Гц (вер. А)

• передача / приём 16 тонов DTMF

• передача / приём 38 тонов CTCSS

• DTMF пейджинг

• CTCSS пейджинг

• инновационный автоматический поиск субтона отображает частоту входящего сигнала CTCSS

• полный междиапазонный дуплекс

• работа в качестве двунаправленного междиапазонного ретранслятора

• работа в качестве однонаправленного междиапазонного ретранслятора

• работа на разнесённых частотах для работы через ретрансляторы

• отображение текущего напряжения питания

• отображение часов в 24-часовом формате в том числе на выключенной радиостанции

• автоматический 24-часовой таймер включения

• VOX

• блокировка клавиатуры

• выдвижной лоток батареи хранения настроек для удобной её замены

• возможность подключения выносной тангенты или гарнитуры

• питание от аккумулятора или от внешнего источника


Технические характеристики

Основное
Тип	Радиолюбительская VHF/UHF радиостанция
Диапазон частот	Европа и Япония TX: 144—146 / 430—440 МГц RX: 110—180 / 300—500 / 800—950 МГц США TX: 144—148 / 430—450 МГц RX: 110—180 / 300—500 / 800—950 МГц
Шаг частот	5 / 10 / 12,5 / 15 / 20 / 25 / 50 кГц
Стабильность частоты	±5 ppm при температуре от -10°C до +60°C (от 14°F до 140°F)
Тип излучения	F2E, F3E
Режимы работы	TX: ЧМ RX: АМ / ЧМ
Каналы памяти	76 основных (по 38 на приёмник) 2 вызывных (по 1 на приёмник) 2 пары частот-границ сканирования (по 1 на приёмник) 2 приоритетных (по 1 на приёмник)
Память	10 последовательностей по 16 тонов DTMF В отсутствие аккумулятора ОЗУ ЦПУ питается от встроенной заменяемой резервной литиевой батареи (CR1220)
Репитерный сдвиг / разнос	Европа VHF: ±600 кГц UHF: ±1,6 МГц или 7,6 МГц США VHF: ±600 кГц UHF: ±5 МГц (По-умолчанию, перепрограммируется)
Электропитание	⎓6—12 В (от аккумуляторных батарей) или ⎓5.5—16 В (от внешнего источника через разъём; в центре "+")
Потребляемый ток	APO: 150 мкА Ожидание (экономайзер включен): 16 мА (VHF), 15,8 мА (UHF), 16,8 мА (VHF+UHF) Ожидание (экономайзер выключен): 60 мА (VHF), 50 мА (UHF), 95 мА (VHF+UHF) RX: 190 мА TX: до 1,5 А (VHF), 1,6 А (UHF)
Сопротивление антенны / разъём	50 Ом / BNC
Размеры (Ш×В×Г)	55×134×33 мм (2,16×5,28×1,3 дюймов), с FBA-12
Вес	530 г (18,7 унций), с FNB-27 и антенной
Прочие особенности	CTCSS/PL; DTMF; VOX (с гарнитурой YH-2); ARS; подсвечиваемые дисплей и клавиатура; передача тонального сигнала 1750 Гц для репитера (для Европы); сдвоенный приём (V+U, V+V, U+U); часы.
Приёмник
Система приёмника	Супергетеродин с двойным преобразованием 1-я ПЧ: 15,25 МГц (VHF), 44,225 МГц (UHF вер. А), 44,775 МГц (UHF вер. B и C) 2-я ПЧ: 455 кГц
Чувствительность	VHF: 0,158 мкВ (12 дБ SINAD) UHF: 0,18 мкВ (12 dB SINAD)
Избирательность	12 кГц (-6 дБ) 30 кГц (-60 дБ)
НЧ мощность / динамик	300 мВт при 5% искажений / 8 Ом
Разъем для подключения внешнего динамика	3,5 мм
Передатчик
Выходная мощность РЧ сигнала	VHF HI L3 L2 L1 с FBA-12 (9 В, 6×'AA' 1,5 В) 2,0 Вт 1,5 Вт 1,0 Вт 500 мВт с FNB-25 (7,2 В, 600 мА·ч) 2,0 Вт 1,5 Вт 1,0 Вт 500 мВт с FNB-26 (7,2 В, 1000 мА·ч) 2,0 Вт 1,5 Вт 1,0 Вт 500 мВт с FNB-28 (7,2 В, 700 мА·ч) 2,0 Вт 1,5 Вт 1,0 Вт 500 мВт с FNB-27 (128 В, 600 мА·ч) 5,0 Вт 3,0 Вт 1,5 Вт 500 мВт от внеш. источника ⎓16В 5,0 Вт 3,0 Вт 1,5 Вт 500 мВт UHF HI L3 L2 L1 с FBA-12 (9 В, 6×'AA' 1,5 В) 1,5 Вт 1,5 Вт 1,0 Вт 500 мВт с FNB-25 (7,2 В, 600 мА·ч) 1,5 Вт 1,5 Вт 1,0 Вт 500 мВт с FNB-26 (7,2 В, 1000 мА·ч) 1,5 Вт 1,5 Вт 1,0 Вт 500 мВт с FNB-28 (7,2 В, 700 мА·ч) 1,5 Вт 1,5 Вт 1,0 Вт 500 мВт с FNB-27 (128 В, 600 мА·ч) 5,0 Вт 3,0 Вт 1,5 Вт 500 мВт от внеш. источника ⎓16В 5,0 Вт 3,0 Вт 1,5 Вт 500 мВт
Система модуляции	Переменное реактивное сопротивление
Максимальное отклонение ЧМ (заводская настройка)	±5 кГц
Побочные излучения	Лучше, чем -60 дБ
Сопротивление микрофона / разъем	2 кОм / 3-pin (2,5 мм)
Уровень входного сигнала микрофона	? мВ

Принадлежности

BC-1	Bottom cover. For use without battery	Нижняя крышка. Для использования без батареи
CA-8	Charge adaptors for FNB-25/26/27	Зарядные адаптеры для FNB-25/26/27
CLIP-3	Belt clip	Зажим для ремня
CSC-56	Soft case. For use with FBA-12 & FNB-25	Мягкий чехол. Для использования с FBA-12 и FNB-25
CSC-57	Soft case. For use with FNB-28	Мягкий чехол. Для использования с FNB-28
CSC-58	Soft case. For use with FNB-26 & 27	Мягкий чехол. Для использования с FNB-26 и 27
E-DC-5A	Cigarette lighter DC cable with noise filter	Кабель постоянного тока для прикуривателя с фильтром помех
E-DC-5B	Cigarette plug DC cable with voltage regulation. Replaced by SDD-13	Кабель постоянного тока для прикуривателя с регулировкой напряжения от прикуривателя. Заменён на SDD-13
E-DC-6	DC Cable only	Только кабель постоянного тока
FBA-12	Battery case. Six LR6 / AA batteries	Батарейный отсек для шести батареек LR6 / AA
FNB-25	NiCd battery pack. 7.2 V, 600 mAh	Никель-кадмиевый аккумулятор 7,2 В, 600 мА·ч
FNB-26	NiCd battery pack. 7.2 V, 1000 mAh	Никель-кадмиевый аккумулятор 7,2 В, 1000 мА·ч
FNB-27	NiCd battery pack. 12 V, 600 mAh	Никель-кадмиевый аккумулятор 12 В, 600 мА·ч
FNB-28	NiCd battery pack. 7.2 V, 700 mAh	Никель-кадмиевый аккумулятор 7,2 В, 700 мА·ч
MH-12A2B	Speaker-microphone	Обычная тангента
MH-18A2B	Miniature speaker-microphone	Миниатюрная тангента
MH-19A2B	Earpiece-microphone	Миниатюрные наушник и микрофон
MH-29A2B	Remote control speaker-microphone with display	Тангента с подсвечиваемыми дисплеем и клавиатурой
MMB-54	Mobile mounting hanger	Автомобильный подвесной кронштейн
NC-18B	Compact 15-hour charger (117 VAC). For FNB-27	Компактное 15-часовое зарядное устройство (~117 В). Для FNB-27
NC-18C	Compact 15-hour charger (220-234 VAC). For FNB-27	Компактное 15-часовое зарядное устройство (~220…~234 В). Для FNB-27
NC-28B	Compact 15-hour charger (117 VAC). For FNB-25 & 28	Компактное 15-часовое зарядное устройство (~117 В). Для FNB-25 и FNB-28
NC-28C	Compact 15-hour charger (220-234 VAC). For FNB-25 & 28	Компактное 15-часовое зарядное устройство (~220...~234 В). Для FNB-25 и FNB-28
NC-34B	Compact 15-hour charger (117 VAC). For FNB-26	Компактное 15-часовое зарядное устройство (~117 В). Для FNB-26
NC-34C	Compact 15-hour charger (220-234 VAC). For FNB-26	Компактное 15-часовое зарядное устройство (~220…~234 В). Для FNB-26
NC-42	1 hour desktop quick charger. For all above FNB packs	1-часовое настольное быстрое зарядное устройство. Для всех вышеперечисленных комплектов FNB
NC-50	Dual sequential desktop rapid charger. Requires CA-8	Двойное последовательное настольное быстрое зарядное устройство. Требуется CA-8
SDD-13	Cigarette plug DC cable with noise filtration	Кабель постоянного тока с прикуривателем и фильтрацией шума
YH-2	VOX headset with boom microphone	VOX-гарнитура
YHA-29	Rubber flex antenna	Резиновая гибкая антенна

Доработки

Радиостанция

Увеличение диапазонов приёма и передачи
Многие доработки FT-530 выполняются с помощью удаления или установки специальных перемычек, расположенных на плате CNTL UNIT и представляющих собой контактные площадки, залитые припоем или нет:

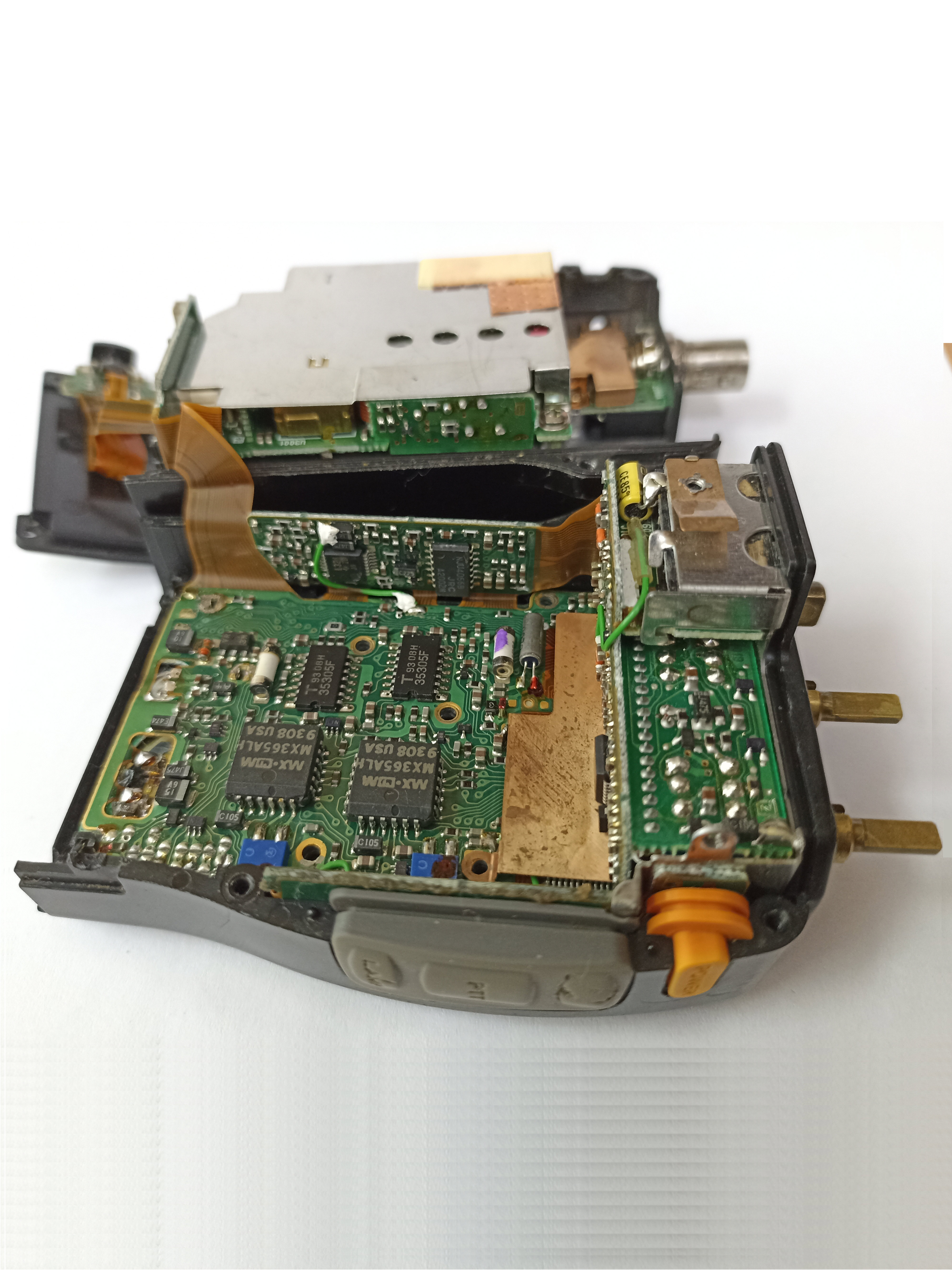

Как видно из фото выше, в разных версиях FT-530 расположение и количество перемычек может отличаться. Так, в версии 14.05.1993 перемычка №15 — это чип-резистор 0 Ом между перемычкой №16 и винтом крепления платы CNTL UNIT к передней панели.

Первоначальный диапазон приёма и передачи Yaesu FT-530 можно расширить.
Для расширения диапазона передачи до 130—180, 400—472 МГц и диапазона приёма до 110—180, 300—500 МГц следует следующее:

1. Отключите антенну и аккумулятор.

2. Открутите четыре маленьких серебристых винта на нижней направляющей для крепления аккумулятора.

3. Выверните четыре чёрных винта, удерживающих заднюю крышку.

4. Медленно... откройте переднюю крышку трансивера и положите обе половинки на стол.

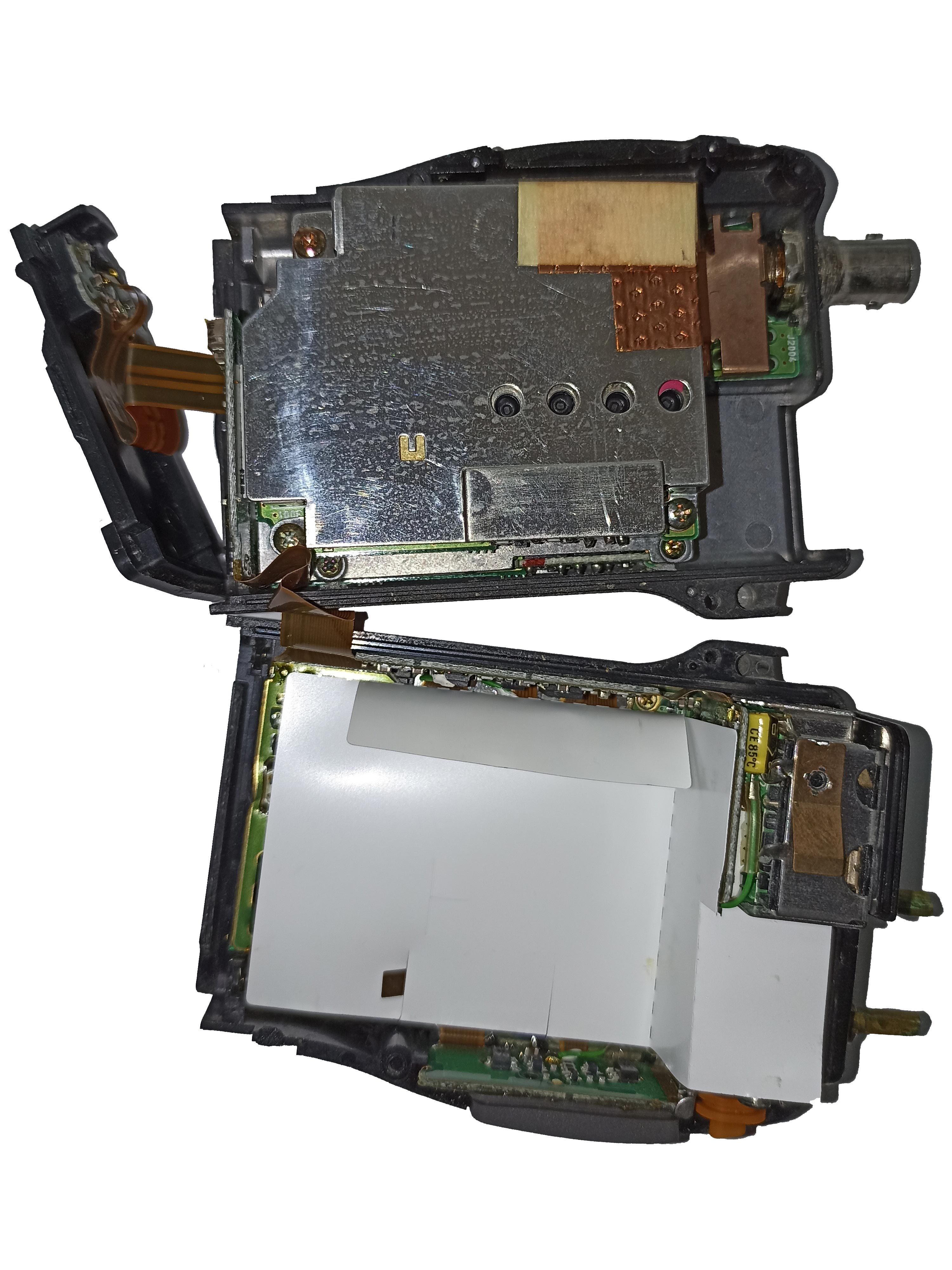

5. Обратите внимание на расположение изолятора из белой бумаги в правой половине радиостанции. Его необходимо вынуть, но не выбрасывать.

6. Найдите перемычку №13 и аккуратно удалите припой.
   Примечание: Если вы хотите ограничить передачу только в пределах любительских диапазонов, аккуратно найдите перемычку №15 и удалите припой. В противном случае, что бы также иметь и расширенные диапазоны передачи, оставьте перемычку №15 на месте.

7. Установите изолятор из белой бумаги на место. Убедитесь, что язычок заземления проходит через бумажный изолятор.

8. Снова закройте радиостанцию (при закрывании половинок следите за тем, чтобы не защемить ленточный кабель рядом с литиевой батареей).

9. Закрутите на место четыре чёрных винта, удерживающих заднюю крышку.

10. Закрутите на место четыре маленьких серебристых винта, крепящих нижнюю направляющую для батареи к корпусу радиостанции.

11. Подключите антенну и аккумулятор.

12. На выключенной радиостанции нажмите и удерживайте кнопки
    MHz ▲
    и
    MHz ▼
    и включите радиостанцию кнопкой
    POWER
    .


Доработка завершена. Теперь диапазоны приёма должны быть 110—180 МГц, 300—500 МГц и 800—950 МГц, а передачи — 130—180 МГц и 400—472 МГц. Повторное выполнение последнего пункта переключит приёмопередатчики FT-530 в изначальные диапазоны.

Примечание:
Выполнение последнего пункта доработки перезагружает радиостанцию и очищает все настройки, включая ячейки памяти каналов.

В дополнение к опубликованному расширению диапазона приёма, Yaesu FT-530 также принимает диапазон частот 800—950 МГц, где могут работать сотовые телефоны, радиотелефоны, транкинговые радиостанции, а также здесь находится 33-сантиметровый любительский диапазон, не доступный, к сожалению, для россиян.

На новых версиях FT-530, выпущенных после 94-го года, расширить диапазоны приёма и передачи можно следующим способом:

1. Отключите антенну и аккумулятор.

2. Открутите четыре маленьких серебристых винта на нижней направляющей для крепления аккумулятора.

3. Выверните четыре чёрных винта, удерживающих заднюю крышку.

4. Медленно... откройте переднюю крышку трансивера и положите обе половинки на стол.

5. Обратите внимание на расположение изолятора из белой бумаги в правой половине радиостанции. Его необходимо вынуть, но не выбрасывать.

6. Под белым бумажным изолятором вы увидите зелёный провод с правой стороны радиостанции (если держать её передней панелью вверх).

7. Просто перережьте этот зелёный провод и заклейте изолентой, чтобы он не касался других частей радиостанции.

8. Установите изолятор из белой бумаги на место. Убедитесь, что язычок заземления проходит через бумажный изолятор.

9. Снова закройте радиостанцию (при закрывании половинок следите за тем, чтобы не защемить ленточный кабель рядом с литиевой батареей).

10. Закрутите на место четыре чёрных винта, удерживающих заднюю крышку.

11. Закрутите на место четыре маленьких серебристых винта, крепящих нижнюю направляющую для батареи к корпусу радиостанции.

12. Подключите антенну и аккумулятор.

13. На выключенной радиостанции нажмите и удерживайте кнопки
    MHz ▲
    и
    MHz ▼
    и включите радиостанцию кнопкой
    POWER
    .


Доработка завершена. Теперь диапазоны приёма должны быть 110—180 МГц, 300—500 МГц и 800—950 МГц, а передачи — 130—180 МГц и 400—480 МГц. Повторное выполнение последнего пункта переключит приёмопередатчики FT-530 в изначальные диапазоны.

Примечание:
Выполнение последнего пункта доработки перезагружает радиостанцию и очищает все настройки, включая ячейки памяти каналов.

Ну, и на конец, вот третий способ расширения диапазонов приёма и передачи FT-530:

1. На UHF приёмнике запрограммируйте нижний "L" и верхний "U" пределы памяти вашей радиостанции равными 110,000 МГц и 950,000 МГц, соответственно.

2. Убедитесь, что ни "L", ни "H" каналы не отмечены как skip для их пропуска.

3. Переключитесь на нижний канал памяти "L" или на верхний "U".

4. Нажмите кнопку
   MR
   один раз, и вы увидите четыре маленькие стрелочки (▶▶▶▶) прямо под номером канала.

5. После того, как вы увидите эти маленькие стрелочки, вы можете вводить любые частоты в диапазоне от 110 до 950 МГц непосредственно с клавиатуры.
   При необходимости вы также можете сохранять эти частоты в памяти станции.


Включение передачи сигнала 1750 Гц
Передача сигнала 1750 Гц позволят работать через репитеры (ретрансляторы), которые настроены на включение своего передатчика только при приёма тонального сигнала 1750 Гц. Радиостанцию Yaesu FT-530 можно настроить на передачу сигнала 1750 Гц по нажатию на кнопку , при этом открыть вручную шумоподавитель будет больше нельзя.
Для включения передачи 1750 Гц необходимо выполнить следующее:

1. Отключите антенну и аккумулятор.

2. Открутите четыре маленьких серебристых винта на нижней направляющей для крепления аккумулятора.

3. Выверните четыре чёрных винта, удерживающих заднюю крышку.

4. Медленно... откройте переднюю крышку трансивера и положите обе половинки на стол.

5. Обратите внимание на расположение изолятора из белой бумаги в правой половине радиостанции. Его необходимо вынуть, но не выбрасывать.

6. Найдите перемычку №12 и аккуратно нанесите припой, чтобы её замкнуть.

7. Установите изолятор из белой бумаги на место. Убедитесь, что язычок заземления проходит через бумажный изолятор.

8. Снова закройте радиостанцию (при закрывании половинок следите за тем, чтобы не защемить ленточный кабель рядом с литиевой батареей).

9. Закрутите на место четыре чёрных винта, удерживающих заднюю крышку.

10. Закрутите на место четыре маленьких серебристых винта, крепящих нижнюю направляющую для батареи к корпусу радиостанции.

11. Подключите антенну и аккумулятор.

12. На выключенной радиостанции нажмите и удерживайте кнопки
    MHz ▲
    и
    MHz ▼
    и включите радиостанцию кнопкой
    POWER
    .


Доработка завершена. Теперь ваша радиостанция по нажатию на кнопку будет передавать сигнал 1750 Гц.

Замена микрофона
Иногда случается, что встроенный микрофон выходит из строя. Для замены необходим конденсаторный или электретный микрофон диаметром 5,5 мм и высотой 3,0 мм (без учёта поролонового слоя) с усилением 52 дБ. Микрофон установлен в круглой нише на передней панели корпуса. Ниша обрамлена резиновым уплотнительным кольцом в её внутреннем диаметре.

Для замены микрофона необходимо сделать следующее:

1. Отключите антенну и аккумулятор.

2. Открутите четыре маленьких серебристых винта на нижней направляющей для крепления аккумулятора.

3. Выверните четыре чёрных винта, удерживающих заднюю крышку.

4. Медленно... откройте переднюю крышку радиостанции и положите обе половинки на стол.

5. Обратите внимание на расположение изолятора из белой бумаги в правой половине радиостанции. Его необходимо вынуть, но не выбрасывать.

6. Отпаяйте микрофон и динамик от мягких выводов платы CNTL UNIT.

7. Отпаяйте отсек батарейки CR1220.

8. Выверните шесть жёлтых винта, которыми плата CNTL UNIT прикреплена к передней панели корпуса радиостанции.

9. Тонким ножом проведите между левой боковой крышкой и платой, стоящей на ребре, разрезав таким образом двухсторонний скотч. Делайте это аккуратно, чтобы не повредить соединительные шлейфы.

10. Отделите зашлейфованные платы от передней панели корпуса.

11. Извлеките старый микрофон каким-либо подходящим инструментом.

12. Установите новый микрофон. Если микрофон электретный, обязательно соблюдайте полярность его подключения: "+" вывод должен находиться справа. Если вы перепутаете полярность микрофона, работать он не будет.

13. Установите зашлейфованные платы в переднюю панель корпуса.

14. Закрутите на место шесть жёлтых винта, которыми плата CNTL UNIT крепится к передней панели корпуса радиостанции.

15. Припаяйте к плате CNTL UNIT отсек батарейки CR1220.

16. Припаяйте к мягким выводам платы CNTL UNIT микрофон и динамик.

17. Установите изолятор из белой бумаги на место. Убедитесь, что язычок заземления проходит через бумажный изолятор.

18. Снова закройте радиостанцию (при закрывании половинок следите за тем, чтобы не защемить ленточный кабель рядом с литиевой батареей).

19. Закрутите на место четыре чёрных винта, удерживающих заднюю крышку.

20. Закрутите на место четыре маленьких серебристых винта, крепящих нижнюю направляющую для батареи к корпусу радиостанции.

21. Подключите антенну и аккумулятор.


Замена завершена.

Замена батарейки
Для хранения всех настроек пользователя и работы часов при отключенном аккумуляторе используется литиевая батарейка CR1220 номиналом 3 В, располагающаяся в специальном вынимающемся лотке для удобной её замены.

Замена элементов аккумуляторов

Вышедшие из строя NiCd элементы можно заменить на аналогичные, но, например, большей ёмкости. Таких элементов в корпусе FNB-27 находится 10 штук.
Также можно установить сразу 4 аккумулятора Li-Ion или Li-Po типа подходящих размеров. Номинальное напряжение такой батареи составит 14,8 ... 15,2 В, а при полном заряде — 16,8 В. Естественно, Li-Ion / Li-Po аккумуляторы следует объединить в батарею через PCM (Protection Circuit Module — Модуль схемы защиты) контроллер заряда/разряда для равномерной зарядки каждого из аккумуляторов.

Недокументированные возможности

Отображение принимаемых DTMF

Радиостанция Yaesu FT-530 имеет встроенный генератор и распознаватель сигналов DTMF. DTMF используется в этой радиостанции для организации функций пейджинга (избирательного вызова), работе с телефонными интерфейсами, управления удалёнными устройствами. При работе функций DTMF пейджинга вы не видите всех принимаемых станцией сигналов DTMF. Станция просто на них реагирует тем или иным образом, например, включая звуковой сигнал уведомления о вызове, отображая на дисплее номер вызывающей станции. Тем не менее, Yaesu FT-530 умеет отображать сигналы DTMF, принимаемые из эфира в данный момент. Для этого необходимо воспользоваться функцией автоматического набора DTMF из памяти, описанной в руководстве пользователя. В руководстве сказано, что станция имеет ячейки памяти для хранения последовательностей DTMF до 15 символов. Но при этом в руководстве ничего не говорится о том, что в ячейке номер 7 отображаются принимаемые из эфира тоны DTMF.
И так, чтобы увидеть принимаемые из эфира DTMF, необходимо выполнить следующее:

1. Выберите частоту приёма.

2. Включите режим Пейджинга, нажав кнопку
   PAGE
   .
   После этого на дисплее под текущей частотой появится значок PAGE.

3. Нажмите последовательно кнопки
   FM
   ,
   PAGE
   , чтобы выбрать память кодов.
   После этого на дисплее вместо сотенной цифры текущей частоты отобразится номер ячейки, а вместо цифр единиц, сотых и десятых долей отобразится хранимый в данной ячейке код.

4. После этого вращая валкодер или нажимая кнопки
   ▲
   и
   ▼
   , перейдите к отображению ячейки №7.

5. Теперь следите за тем, как по дисплею бегут принимаемые из эфира DTMF. Отображаться будут только лишь последние три принятые цифры.


Для возврата к основному экрану с отображением частоты нажмите кнопку .

Фотогалерея

Yaesu FT-530

Yaesu FT-729

Документация

Руководство пользователя Yaesu FT-530 (английский)

Руководство пользователя Yaesu FT-530 (испанский)

Руководство пользователя Yaesu FT-530 (итальянский)

Руководство пользователя Yaesu FT-530 (немецкий)

Руководство пользователя Yaesu FT-530 (французский)

Руководство пользователя Yaesu FT-729 (японский)

Резюме функций Yaesu FT-530 (русский)

Руководство по техническому обслуживанию Yaesu FT-530 (английский)

Схемы электрические принципиальные Yaesu FT-530 (английский)

Схемы электрические принципиальные Yaesu FT-530, архив (английский)

Обзор Yaesu FT-530 в ж. Catalogo Marcucci (итальянский)

Обзор Yaesu FT-530 в ж. Practical Wireless, April 1993 (английский)

Руководство пользователя Yaesu MH-32_A2B (английский)
