Benefon Dragon

Добавлено пользователем RN6LMR 29.01.2025 в 07:00.
Содержание:
Описание
Функциональные особенности
Технические характеристики
Комплектация
Принадлежности
Разборка
Фотогалерея
Документация

Описание

История небольшого финского производителя мобильных телефонов — фирмы Benefon, довольно банальна, но напрямую связана с самим стандартом связи NMT-450. В 1988 году опытные специалисты, работавшие в Nokia как раз над этим направлением, покинули компанию и перешли в основанную тогда Benefon — надо думать, чтобы создавать и выпускать еще более совершенные терминалы NMT-450. Что, как показало время, им оказалось вполне по силам. Телефон Dragon не зря считается одним из самых совершенных на сегодняшний день.

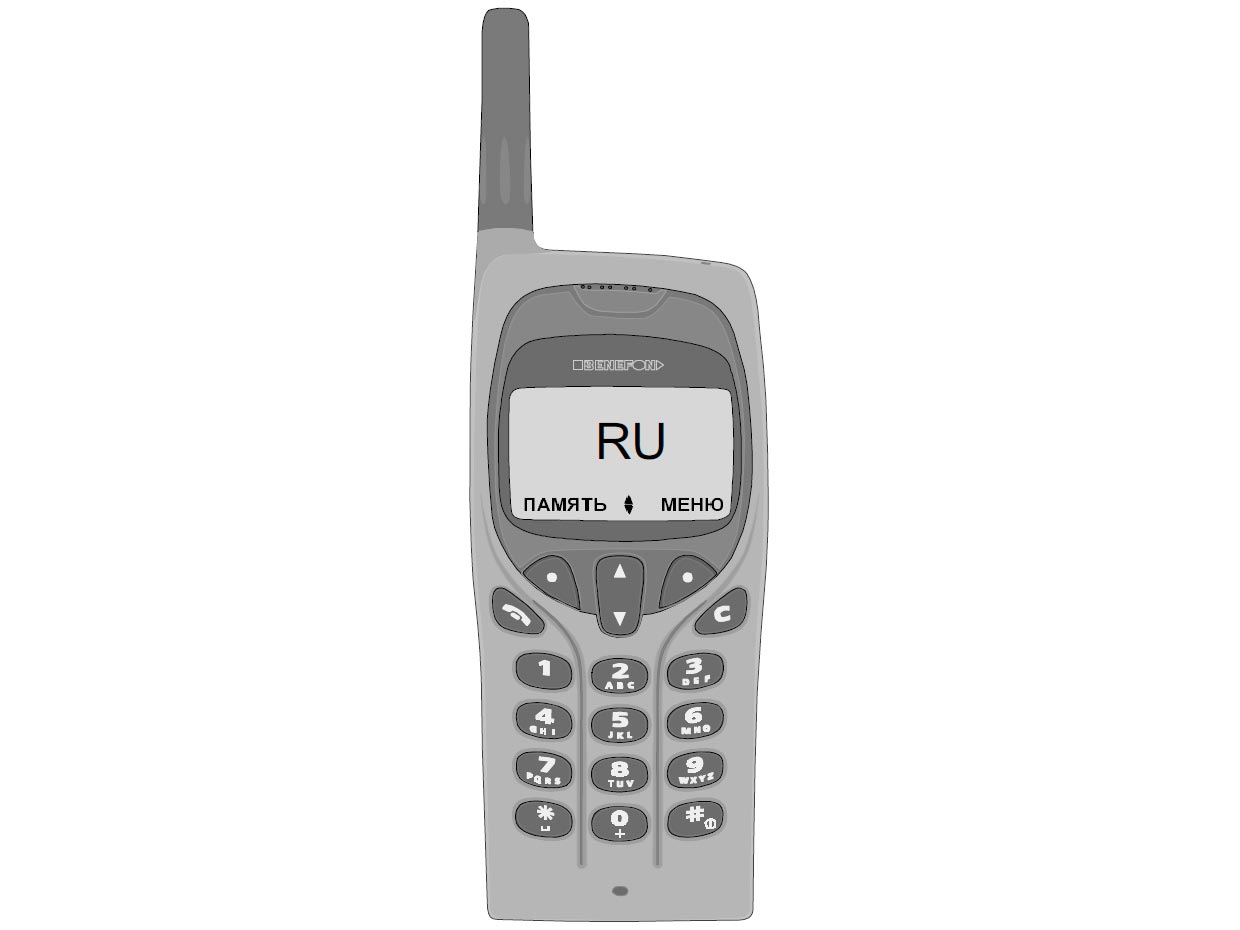

Итак, Dragon. Тяжеленький, но в приятном по форме и чрезвычайно прочном эргономичном корпусе (изготавливается в нескольких вариантах отделки). С огромным дисплеем и большими кнопками — не очень ощутимыми на ощупь, зато с четким коротким откликом. Прикладистость Dragon нельзя назвать безупречной, но в деле аппарат достаточно удобен. Если к нему прикрутить одну из специально производимых для него клипс (их два вида), то телефон становится практически стопроцентно «мобильным» — для того, чтобы он был постоянно с вами и не занимал руки, уже не нужно глубоких карманов пиджака или места в портфеле.

Преимущество большого дисплея с выразительной сине-зеленой подсветкой выражается и в читаемости, и в информативности, и в его красоте: крупные символы, понятная мнемоника, отображение всех основных текущих установок и занятная анимация превращает пользование телефоном в комфортное и приятное занятие. Меню русифицировано и содержит хорошо запоминающееся и стройное «дерево». Логика управления аппаратом и перемещения по меню (их, кстати, несколько — есть «горячее» и основное) также не вызовет проблем даже у людей, которые первый раз возьмут в руки эту трубу. Мозг телефона имеет память на 300 ячеек для записи имен и номеров (вызывается отдельной кнопкой), а также помнит пятнадцать последних принятых, не принятых и совершенных вызовов. В Dragon предусмотрена автоматическая блокировка клавиатуры от случайных нажатий) и свои встроенные часы с датой (в дополнение к синхронизированным «сетевым» часам).

Сервисные функции в Dragon также весьма и весьма развиты. Помимо упомянутых часов с отображением даты, есть будильник, таймер включения и отключения телефона, калькулятор, две игры и три счетчика времени разговоров — отдельно для последнего вызова, отдельно для всех исходящих и для всех входящих. В аппарате предусмотрены различные режимы поиска и редактирования телефонной книжки и есть возможность разбить ее на несколько абонентских групп для фильтрации вызовов. Также имеется полноценный редактор SMS-сообщений и пять различных вариантов раскладки буквенных символов на цифровую клавиатуру (есть и кириллица, даже две — просто выбираете, какой из раскладок вам пользоваться удобнее).

Коммуникационные возможности: голосовая почта; запись цифровых сообщений (NMT-пейджер); вызов и поддержка на линии третьего собеседника; прием и передача вышеупомянутых SMS (если такая услуга предоставляется оператором), а также функция защиты номера от несанкционированного использования и даже шифрования разговора (поддерживается, если человек, с которым вы говорите, также использует современный телефон Benefon).

Штатный никель-металлгидридный аккумулятор особо высокой емкостью не обладает, однако проблем с питанием, если говорить по этому телефону не больше 5—10 минут в день, особых не испытаешь. Dragon чрезвычайно экономичен в режиме ожидания и проработает от трех до пяти дней (в зависимости от сети). Но при интенсивном использовании на зарядку аппарат придется ставить чуть ли не ежедневно — 45—50 минут разговора практически опустошают батарейку. Реальный показатель получается меньше заявленного производителем потому, что энергия расходуется не только на собственно разговор, но и тратится на каждую процедуру вызова.

Dragon стоит отнести к терминалам средней мощности: 1,6—1,8 Ватта он выдает во время вызова, средняя мощность работы трансивера во время разговора составляет 1 ватт и может опускаться до 0,15 Ватт при работе с «пикосотовой» сетью. На практике это означает следующее: минимум «глюков» и проблем с дозвоном, устойчивое и чистое соединение во время разговора (благодаря системе динамической фильтрации шума), оптимальный баланс качества для большинства ситуаций. Однако в городе предпочтительнее использовать на телефоне «городскую» антенну (кстати, аппарат меньше станет расходовать батарейку), а для «дальнобойности» на просторе имеет смысл подключать дополнительную «сельскую». Обе «опционных» антенны прилагаются в комплекте, что мы не можем не поощрить премиальным баллом.

Еще одно хорошее качество аппарата — высокая громкость динамика (на максимуме орет невыносимо) при вполне нормальной естественности передачи. Микрофонный тракт можно упрекнуть только в том, что из него ваша речь частично проникает в канал динамика и с непривычки будет немного раздражать. С этим телефоном не станет мукой поговорить в очень шумных условиях, однако для этого микрофон потребуется прикрывать ладонью.

Громкость подачи вызывного сигнала чуть лучше средней. Набор вызывных тонов огромный — 40 различных мелодий и тонов (включая классику, а также гимн России). Имеется возможность загрузки в телефон и своей мелодии. Предусмотрен бесшумный вызов и его быстрое включение-отключение. Наличие встроенного вибровызова весьма удобно в шумных местах и в ночное время, особенно при сочетании с бесшумным вызовом.

Функциональные особенности

  • Производство: Финляндия;
  • Год выпуска: 1999;
  • Съёмная антенна на SMA-разъёме;
  • Интеллектуальная система зарядки батарей;
  • Возможность "горячей замены" батареи во время разговора (до 6 с);
  • Динамический фильтр шума (Dynamic Noise Filter);
  • Возможность кодирование речи (Voice Privacy System);
  • Подсветка дисплея и клавиатуры;
  • Три цвета корпуса:
    • имитация под дерево;
    • черный;
    • фиолетовый.
  • Пятистрочный графический дисплей;
  • Многоязыковое меню, включая русский;
  • Телефонная книга на 300 номеров;
  • Счётчики звонков;
  • Ответ нажатием любой клавиши;
  • Автоматический ответ на вызов;
  • Автоматическая/ручная блокировка клавиатуры;
  • Автоматическое запоминание 15 последних исходящих номеров;
  • Передача и приём DTMF с отображением на дисплее;
  • Графический дисплей 5 строк текста;
  • Динамически изменяемые размеры шрифта: большой / средний / маленький;
  • Русифицированное меню;
  • 40 мелодий вызова;
  • Виброзвонок;
  • Звуковое сопровождение нажатий кнопок клавиатуры;
  • Быстрый набор (9 номеров);
  • Пейджер NMT (звонящий может оставить абоненту номер телефона, по которому с ним можно связаться) с памятью на 20 сообщений;
  • Индикация ожидания сообщений;
  • Приём и передача текстовых сообщений (SMS);
  • Встроенные игры;
  • Календарь;
  • Калькулятор;
  • Будильник;
  • Часы и дата;
  • Таймер включения/выключения.

Технические характеристики

ПараметрЗначение
СтандартNMT-450i
Диапазон частотПередача: 453,0 — 457,5 МГц
     Приём: 463,0 — 467,5 МГц
Мощность передатчика1,6 — 1,8 Вт во время вызова
1 — 0,15 Вт во время разговора
Телефонная книга300 номеров
Время работы в режиме ожидания9 дней при акб 800мА/ч; 18 дней при акб 800мА/ч
Время работы в режиме разговора1,6 ч при акб 800мА/ч; 3,6 ч при акб 800мА/ч
Тип антенного разъёмаSMA-мама на трубке, SMA-папа у антенны
Тип аккумулятораNiMH 3,6В × 800мА/ч; NiMH 3,6В × 1600мА/ч
Размеры (В×Ш×Г)125×56×25 мм
Вес178 г

Комплектация

Стандартная комплектация:
  1. телефонный аппарат TDP70WN;
  2. длинная антенна;
  3. аккумуляторная батарея BDH-70-N Ni-MH 3,6 В × 800 мА/ч;
  4. переносное сетевое зарядное устройство;
  5. инструкция по эксплуатации.

Принадлежности

НаименованиеОписание

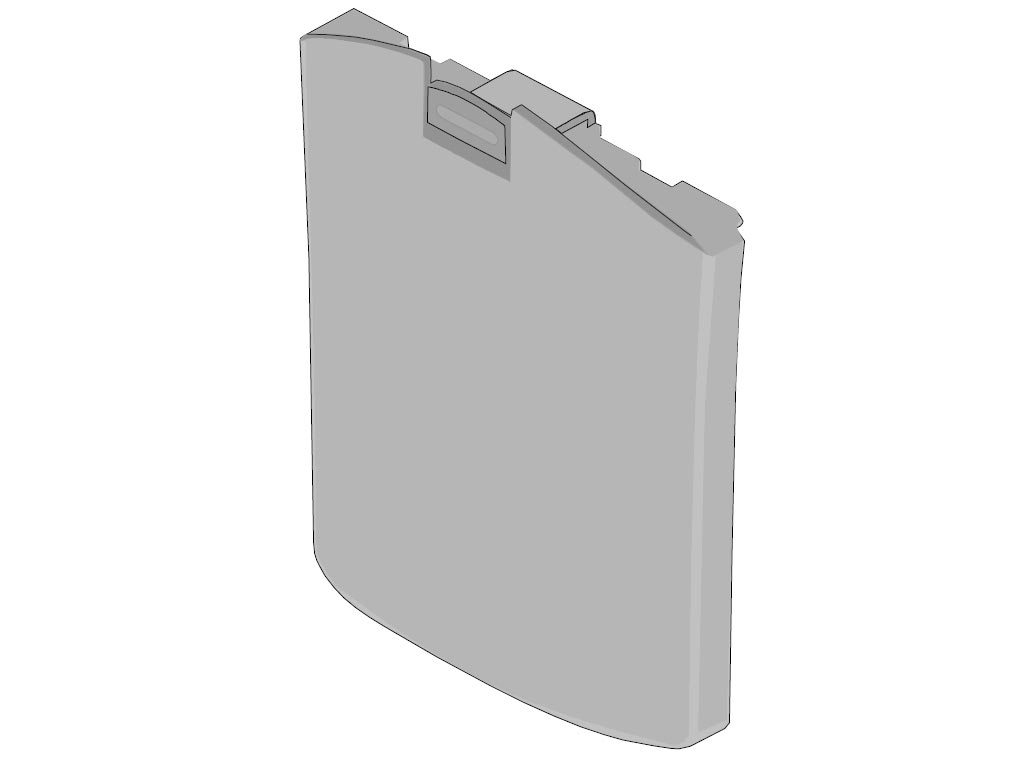

BDH-70-NАккумуляторная батарея (Ni-MH 3,6 В × 800 мА/ч)
BDH-70-PАккумуляторная батарея (Ni-MH 3,6 В × 1600 мА/ч)
EHS-60Миниатюрная гарнитура
CCS-70-12Автомобильный адаптер для работы от прикуривателя
CMA-70-230Зарядное устройство (220 В × 100 мА × 50 Гц / 6,5 В × 750 мА)
CSA-70-230Быстрое зарядное устройство (220 В × 100 мА × 50 Гц / 6,5 В × 750 мА)

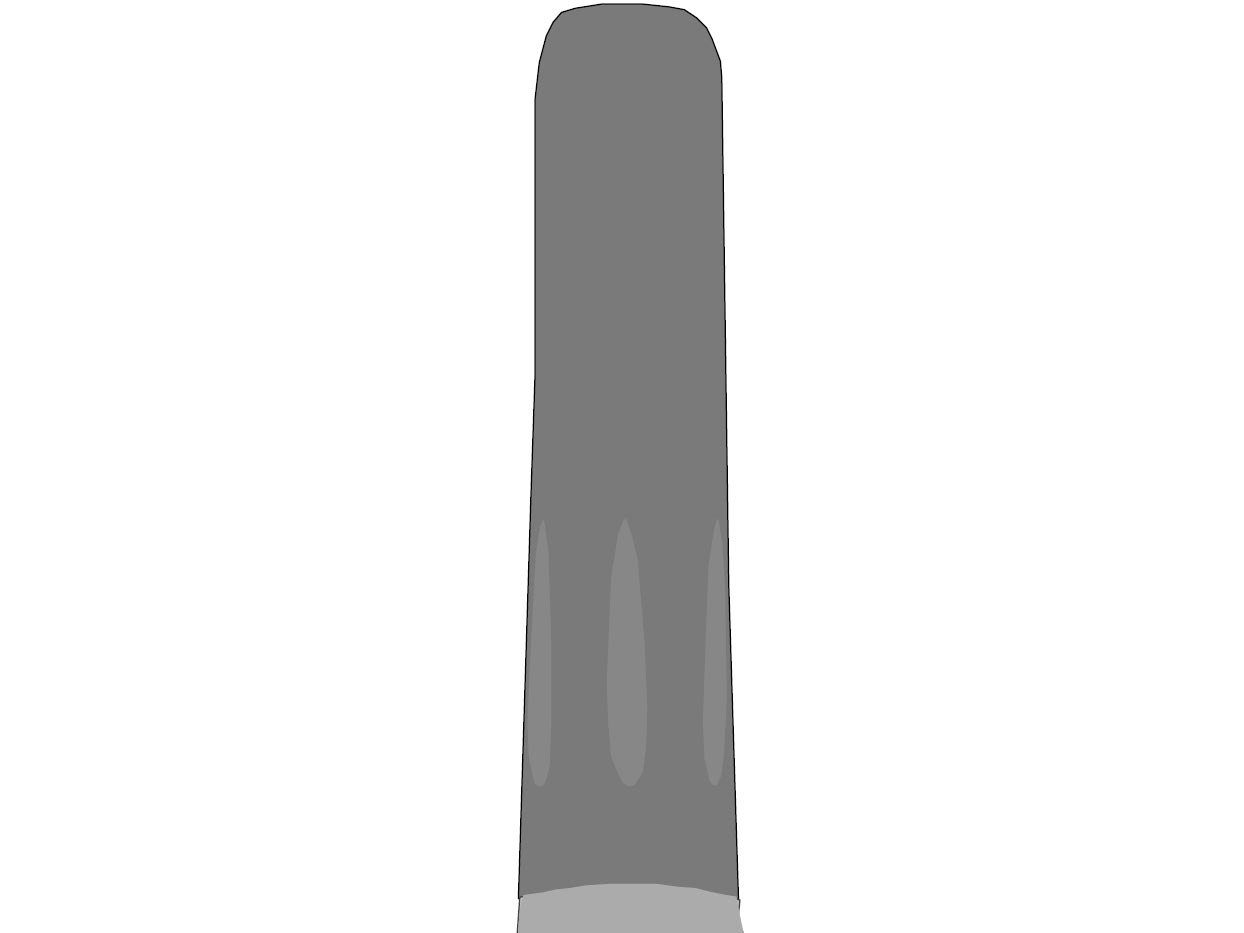

Короткая «городская» антенна (City)
Комплектная антенна (Standart)
Высокоэффективная антенна (Off-road)
CLIPКрепление-застежка на ремень
KDC-70Лёгкий автомобильный держатель
SOFTCASEЧехол кожаный на молнии с защёлкой на пояс
MANUALИнструкция пользователя


Benefon BDH-70-P

Benefon CCS-70-12

Benefon CMA-70-230

Benefon CSA-70-230

Benefon EHS-60

Benefon KDC-70

Поясная защёлка

Чехол кожаный

Секреты

Версия ПО
Телефон Benefon Draon без подключения к Loсal Box имеет возможность отобразить на своём экране версию ПО. Делается следующим образом: одновременно нажимаются кнопки [2] и [8] и удерживаются в этом состоянии.

Наличие вибровызова
Чтобы выяснить есть ли в телефоне вибровызов необходимо включить его через меню:
Menu -> Settings -> Vibrating Alert -> ON
Затем завести будильник на минуту вперёд и подождать. В момент срабатывании будильника при установленном вибровызове телефон будет жужжать.

Кодирование речи
Voice Privacy System — кодирование речи. Работает только между телефонами с установленным чипом VPS (Voice Privacy System). Устанавливается в Dragon и Titan.
Для того, чтобы узнать, имеется ли в аппарате микросхема кодирования речи, необходимо снять аккумулятор. Если на наклейке под аккумулятором в верхнем правом углу стоит крестик, значит трубка была выпущена без VPS. При необходимости, чип, отвечающий за VPS, можно установить в сервис центре.
Так же можно выяснить это через меню телефона:
Menu -> Settings -> Voice Privacy
Если в правом нижнем углу индикатора не появляется надпись "On" (или "OFF") значит в трубке не установлен чип VPS.

Разборка


Фотогалерея


Документация

  • Руководство по использованию Benefon Dragon (русский)
  • Руководство по обслуживанию Benefon Dragon TDP70WC, вер. 11.4.2000 (английский)
  • Руководство по обслуживанию Benefon Dragon TDP70WN, вер. 5.9.2000 (английский)
