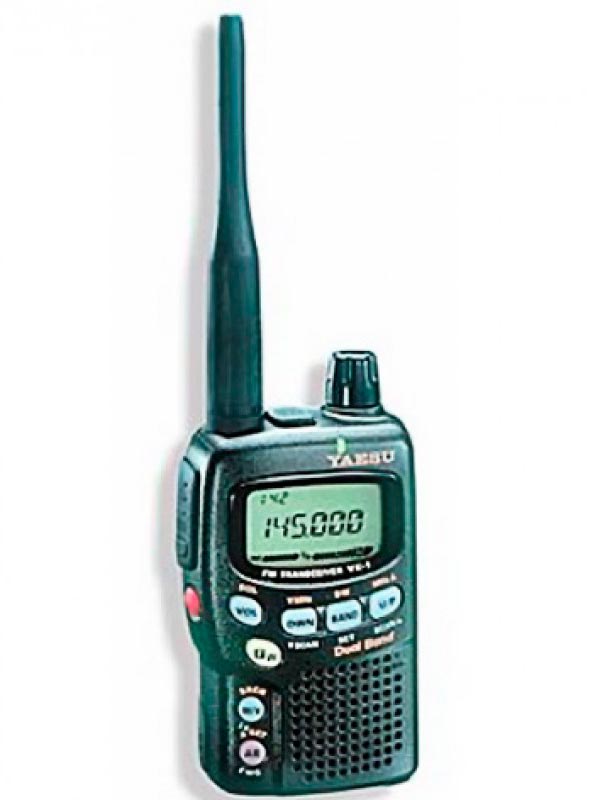

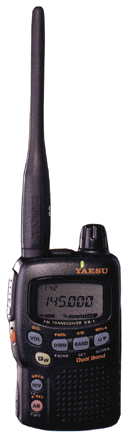

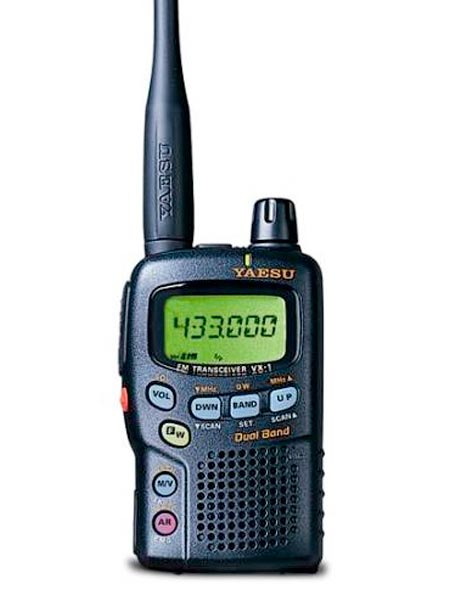

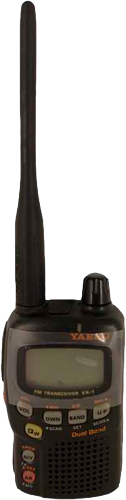

 Yaesu VX-1
Описание
Yaesu VX-1R — микроминиатюрная многодиапазонная радиостанция в лёгком ударопрочном влагозащищенном корпусе, предназначенная для использования в любительской радиосвязи. В прочем, диапазон передачи покрывает не только VHF/UHF любительские участки, но и частично участки подвижной связи, что допускает профессиональное использование. На приём радиостанция покрывает участки FM-вещания, авиадиапазон и непрерывно полосу 137—999 МГц, что позволяет использовать её для радиомониторинга.
Yaesu VX-1R выпускалась с 1997 по 2003 гг. В 2003-м на замену Yaesu VX-1R пришла модель Yaesu VX-2R.
Особенности
- Соответствие стандартам:
- MIL-STD 810 D/E: по ударопрочности и стойкости к вибрациям
- сертификат соответствия: POCC JP.ME96.H00722
- Мощность передатчика до 1 Вт
Выходная мощность 500 МВт при использовании стандартной батареи и до 1 Вт при подключении к внешнему источнику постоянного тока!
Усилители мощности в VX-1R — это устройства на МОП-транзисторах новой технологии, которые обеспечивают высокую выходную мощность при низком входном напряжении. При использовании стандартной литий-ионной батареи напряжением 3,6 В мощность VX-1R составляет 500 мВт. При подключении дополнительного кабеля E-DC-15 выходная мощность увеличивается до 1 Вт. А для кратковременной работы дополнительный адаптер FBA-20 для щелочных (алкалайновых) элементов питания типа LR6/AA обеспечивает выходную мощность 100 мВт при использовании всего одного такого щелочного элемента.
- Более 10 часов работы
Используйте VX-1R более одиннадцати часов без подзарядки аккумулятора!
Литий-ионный аккумулятор большой ёмкости (700 мА·ч) обеспечивает время работы более 11 часов без подзарядки. Более того, зарядное устройство / адаптер переменного тока NC-66A/B/C/U обеспечивает время перезарядки не более двух часов, так что вы сможете быстро вернуться к работе. А если ваш аккумулятор уже заряжен, вы можете воспользоваться устройством NC-66A/B/C/U чтобы сохранить заряд.
- Широкополосный приём
VX-1R обеспечивает непрерывный диапазон приёма от 76 МГц до 999 МГц!
Помимо того, что VX-1R является полнофункциональным двухдиапазонным любительским приемопередатчиком, он обеспечивает необычайно широкий диапазон частот, который включает AM BC, FM BC, общественную безопасность и аудио с большинства телевизионных каналов. Режим работы (AM, FM-узкий, FM-широкий) автоматически настраивается для каждого диапазона (с простым изменением режима через меню), и вы будете поражены великолепным звуком в диапазоне FM-вещания!
- Литий-Ионный аккумулятор!
Литий-ионный аккумулятор большой ёмкости обеспечивает длительный срок службы и не имеет "эффекта памяти"!
Поставляемый в комплекте литий-ионный аккумулятор FNB-52LI — это прорыв в технологии питания постоянным током в индустрии любительского радио. Занимая столько же места, сколько стандартный щелочной элемент питания типа "LR6/АА", FNB-52LI выдает напряжение 3,6 В при невероятной ёмкости 700 мА·ч! Это напряжение примерно такое же, как у трех Ni-Cd элементов типа "AA", и позволяет VX-1R осуществлять передачи мощностью 500 мВт. С VX-1R вы получаете более длительный срок службы батареи и защиту от эффекта памяти.
- Экономайзер заряда батареи!
Расширенные функции экономии заряда батареи обеспечивают длительное время работы!
Микропроцессор VX-1R включает в себя несколько важных функций экономии заряда батареи, которые могут быть активированы оператором. К ним относятся:
- Функция экономии заряда батареи приемопередатчика, которая переводит приемопередатчик в "спящий" режим, периодически проверяя частоту приема (0.2 / 0.3 / 0.5 / 1 / 2 секунд) на наличие активности.
- Функция автоматического отключения питания (APO), которая отключает VX-1R после запрограммированного интервала неиспользования (0.5 / 1 / 3 / 5 / 8 часов).
- Функция отключения индикатора TX/Busy позволяет оператору отключить индикатор TX /Busy, тем самым экономя время автономной работы. ЖК-дисплей VX-1R оснащен удобным индикатором низкого заряда батареи, который предупреждает оператора о низком заряде батареи.
- Двойной приём!
Функция Dual Watch позволяет проверять активность поддиапазона при приёме сигнала на другой частоте!
Функция Dual Watch в VX-1R позволяет отслеживать основную рабочую частоту, периодически проверяя активность на второй частоте. Если какая-либо станция появляется на частоте "Двойного наблюдения", приемопередатчик переключается на эту частоту, чтобы вы могли ответить вызывающей станции.
- 291 канал памяти!
Расширенная система памяти VX-1R позволяет сохранить до 291 канала памяти с 6-значными буквенно-цифровыми их наименованиями!
В систему памяти VX-1R включены две основные группы каналов с различными уровнями возможностей, в зависимости от ваших рабочих потребностей. Группа 1 (52 канала) может сохранять симплексные или полудуплексные частоты ("нечётные разделения"), режим CTCSS/DCS и его значение, частоту, уровень выходной мощности и буквенно-цифровые наименования. Группа 2 (142 канала) хранит частоту, а также стандартные смещения ретранслятора, тональный режим CTCSS/DCS, уровень выходной мощности и буквенно-цифровые наименования. Кроме того, благодаря 31 каналу памяти для интеллектуального поиска, десяти парам памяти с ограниченным диапазоном частот и десяти выделенным каналам для хранения частот вещательных AM-станций, общий объём памяти достигает 291 канала (включая 31 ячейку памяти для интеллектуального поиска).
- Функция экстернной помощи
Кнопка экстренной помощи в одно касание может быть использована для быстрого доступа к вашему домашнему каналу!
Кнопка аварийного вызова автоматически переключает рабочую частоту VX-1R на выбранный вами домашний канал, увеличивает громкость до очень высокого уровня и заставляет трансивер издавать громкий звуковой сигнал "Тревога". Нажмите кнопку PTT, и этот звуковой сигнал будет передан по домашнему каналу UHF, предупреждая семью или друзей о чрезвычайной ситуации.
- Система автоматического определения нахождения на связи!
Система автоматического определения нахождения на связи (ARTS) обеспечивает подтверждение "в пределах досягаемости" одним нажатием кнопки!
Система ARTS обеспечивает звуковое подтверждение нахождения на связи с другой радиостанцией. При активации система ARTS периодически посылает специальный сигнал (на основе DCS), чтобы вы и ещё одна станция, оснащенная системой ARTS, всегда знали, что находитесь в зоне связи друг с другом. При желании система ARTS также отправит ваш позывной, идентифицирующий вас по CW.
- Универсальные подтональные системы!
Встроенные кодеры/декодеры CTCSS и DCS!
VX-1R включает в себя широкий спектр систем кодирования и декодирования звуковых сигналов для современных активных радиолюбителей!
- 39-тональный низкочастотный кодер/декодер CTCSS для доступа к ретранслятору и/или закрытого приёма.
- 104-кодовый цифровой кодоподавитель (DCS) для современных ретрансляторов или закрытого приёма, где требуется максимальная защита от "ложных срабатываний" шумоподавителя.
- Управляемая через меню система передачи тональных сигналов частотой 1750 Гц для доступа к ретранслятору.
- Звуковой сигнал оповещает оператора о поступлении вызова.
- Определение передаваемых CTCSS и DCS, необходимых, например, для доступа к незнакомому ретранслятору.
- Автоматический набор номера в формате DTMF с запоминанием восьми цифр для использования на телефонных радиошлюзах.
- Умный поиск
Автоматическая загрузка активных частот в память умного поиска!
При первой поездке в город загрузка памяти может занять много времени. С VX-1R просто воспользуйтесь функцией умного поиска, которая автоматически сканирует определенную вами часть диапазона, загружая частоты, на которых наблюдается активность, в специальную память интеллектуального поиска. Всего предусмотрено 31 ячейка памяти для умного поиска, и вы можете дать команду VX-1R выполнить либо однократную проверку заданного частотного поддиапазона, либо непрерывную проверку поддиапазона до тех пор, пока все 31 ячейки памяти не будут заполнены.
- Автоматическое запоминание!
Для быстрой настройки каналов памяти ТВ- и FM-станций используйте автоматическое запоминание VX-1R!
В VX-1R предусмотрена удобная функция управления, с помощью которой все местные FM-вещательные и телевизионные станции могут быть автоматически загружены в память с помощью автоматического поиска. С помощью автоматического поиска вам не нужно пытаться запомнить фактические частоты для всех телевизионных каналов — VX-1R загрузит их для вас автоматически!
- Высокопроизводительные функции для повседневной работы
- Автоматическая смена ретранслятора
- Клонирование с одного VX-1R на другой с помощью дополнительного кабеля для клонирования CT-27
- Программирование с помощью компьютера и дополнительного набора для программирования ADMS-1D
- Подсветка ЖК-дисплея
- TOT (Таймер тайм-аута) для предотвращения помех из-за состояния "заблокирован микрофон"
- BCLO (Блокировка занятого канала) для предотвращения передачи на занятом другим пользователем каналае и создание помехи его передачи
- Быстрая проверка частоты восходящего канала ретранслятора
- Выбираемые шаги перестройки частот: 5 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 кГц
- В качестве опции доступны тангенты (MH-34B4B, MH-37A4B) и гарнитура VOX (VC-25).
Технические характеристики
| Основное |
|---|
| Тип | радиолюбительская VHF/UHF радиостанция |
| Диапазон частот | по умолчанию TX:
144—146 или 144—148 МГц
430—440 или 430—450 МГц
после "раскрытия" TX:
108—222 МГц
420—580 МГц
RX:
0.5—1.7 МГц (BC BAND)
76—108 МГц 9FM)
108—137 МГц (AIR)
137—170 МГц (V-HAM)
170—222 МГц (VHF-TV)
222—420 МГц (ACT1 — Action Band 1)
420—470 МГц (U-HAM)
470—800 МГц (UHF-TV)
800—999 МГц (ACT2 — сотовый диапазон заблокирован) |
| Шаг частот | 5 / 10 / 12,5 / 20 / 25 / 50 / 100 кГц |
| Стабильность частоты | ±5 ppm (-10°C ... +60°C) |
| Режим | TX: ЧМ
RX: АМ / ЧМ |
| Тип излучения | 16K0F3E, 16K0F2D |
| Память каналов | 52 полудуплексных или 142 симплексных |
| Ретрансляторный сдвиг / смещение | ±600 кГц (программируется) |
| Сопротивление антенны / разъём | 50 Ом / SMA |
| Разъём для подключения внешних гарнитур | 4-контактный 3,5 мм |
| Диапазон рабочих температур | от -20°C до +60°C |
| Электропитание | Аккумулятор: FNB-52LI (литий-ионная батарея 3,6 В, 700 мА·ч)
Сетевой адаптер: 6—7 В |
| Ток потребления | 200 мкА в выключенном состоянии
16 мА в режиме ожидания (Экономайзер включен)
50 мА в режиме ожидания (Экономайзер выключен)
150 мА при приёме
400 мА при передаче (500 мВт) |
| Время работы от аккумулятора | | Рабочий диапазон | Время работы, ч |
|---|
| FBA-20 (алкалайновая) | FNB-52LI (литий-ионная) |
|---|
| Р/л диапазоны1 | VHF | 3 | 14 |
| UHF | 3,5 | 12 |
| AM (BC, AIR)2 | 11 | 21 |
| FM (вкл. ТВ)2 | 6 | 11 |
1 — Передача 6 сек., приём 6 сек. и 48 сек. с закрытым шумоподавителем
2 — Продолжительный приём сигнала |
| Габаритные размеры | 47×81×25 мм (без учёта кнопок и антенны) |
| Вес | 125 г (без антенны и батареи) |
| Приёмник |
|---|
| Система приёмника | Супергетеродин с двойным преобразованием
- 1-я ПЧ VHF/UHF: 41,45 МГц
- 1-я ПЧ 0,5—1,7 МГц: 455 кГц
- 2-я ПЧ при узкой ЧМ: 450 кГц
- 2-я ПЧ при широкой ЧМ: 10,7 МГц
|
| Чувствительность | AM (10 дБ С/Ш)
- 0,5—1,7 МГц: лучше 5 мВ
- 108—137 МГц: 0,5 мкВ
FM (12 дБ SINAD)
- 144—148 МГц: 0,16 мкВ
- 300—420 МГц: 0,5 мкВ
- 430—450 МГц: 0,18 мкВ
- 800—999 МГц: лучше 5 мкВ
WFM (12 дБ SINAD)
- 76—108 МГц: 1,6 мкВ
- 170—222 МГц: 15,8 мкВ
- 470—800 МГц (исключая 540—600 МГц): 15,8 мкВ
|
| Избирательность по соседнему каналу | 60 дБ |
| Избирательность по побочным каналам | 70 дБ |
| Интермодуляционная избирательность | 65/60 дБ |
| Выходная звуковая мощность / динамик | 50 мВт (10% КНИ) / 8 Ом |
| Передатчик |
|---|
| Выходная мощность | | От внеш. источника ⎓6 В | От аккумулятора 3.6 В | От батарейки 1.5 В |
|---|
| High | Low | High | Low | High | Low |
|---|
| 2 м: | 1 Вт | 200 мВт | 500 мВт | 50 мВт | 100 мВт | 50 мВт |
| 70 см: | 1 Вт | 200 мВт | 500 мВт | 50 мВт | 100 мВт | 50 мВт |
|
| Тип модуляции | Переменное реактивное сопротивление |
| Максимальное отклонение ЧМ (девиация) | ±5 кГц |
| Внеполосные излучения | 50 дБ |
| Тип и сопротивление микрофона | конденсаторный, 2 кОм |
Принадлежности

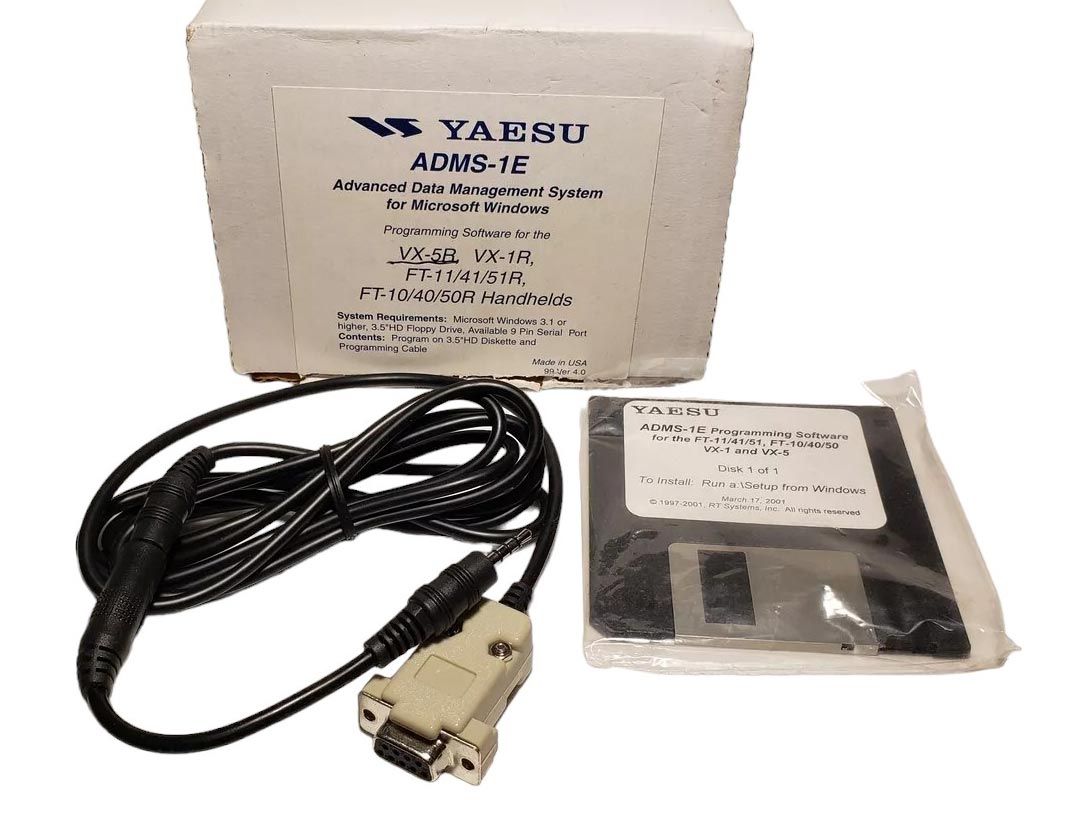

| ADMS-1E | Windows 98 (or higher) PC programming kit. CD and PC DB9 serial cable | Набор из программного обеспечения на дискете для Windows 98 и кабеля для COM-порта |
| CN-3 | BNC-to-SMA adapter | Антенный переходник BNC/SMA |

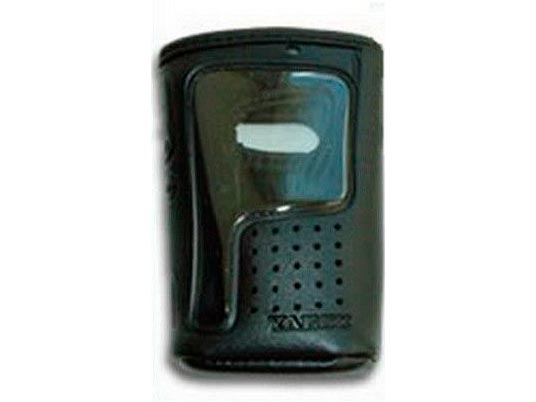

| CSC-71 | Vinyl soft carry case | Кожаный чехол |
| CT-27 | Cloning cable | Кабель клонирования |
| CT-44 | Mic/ear adapter/splitter | Гарнитурный адаптер |
| E-DC-15 | Cigarette lighter DC power cable | Адаптер для питания от автомобильного прикуривателя с фильтром |

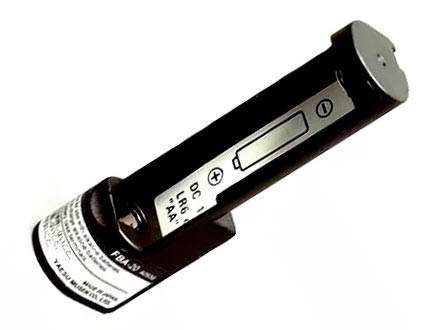

| FBA-20 | Battery case for one LR6 / AA battery | Кассета под 1 элемент питания LR6 / АА (1,5 В) |

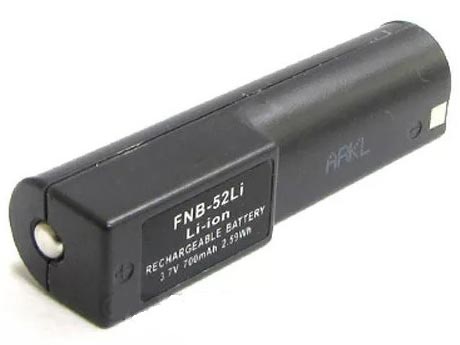

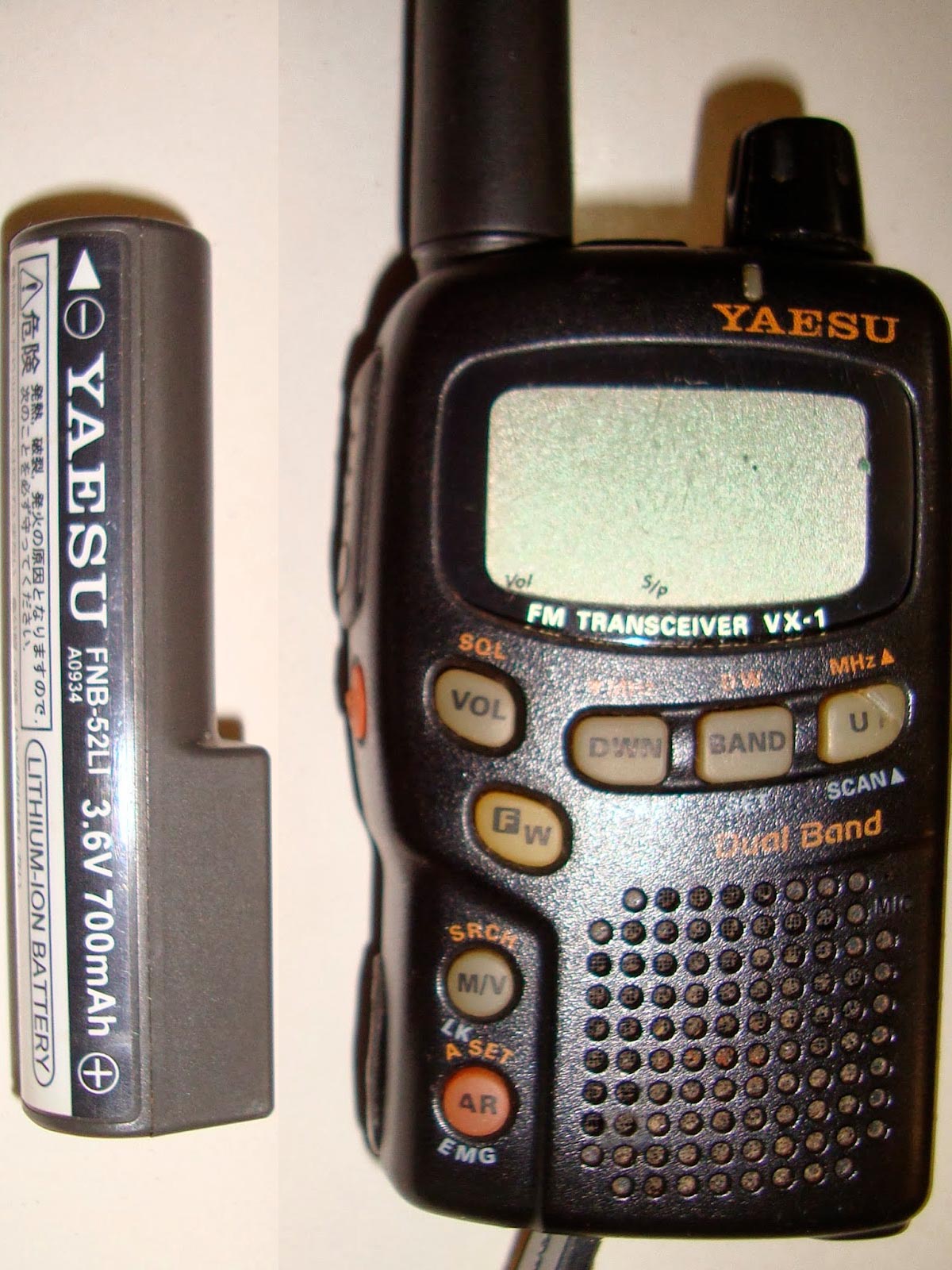

| FNB-52Li | Li-Ion battery pack. 3.6 V | Аккумулятор Li-Ion (3,7 B × 1000 мА·ч) |
| MH-34B4B | Speaker-Microphone | Выносная тангента с микрофоном и динамиком. В дальнейшем заменена на SSM-17A |
| MH-37A4B | Compact lapel mic with earphone | Гарнитура скрытого ношения. В дальнейшем заменена на SSM-57A |

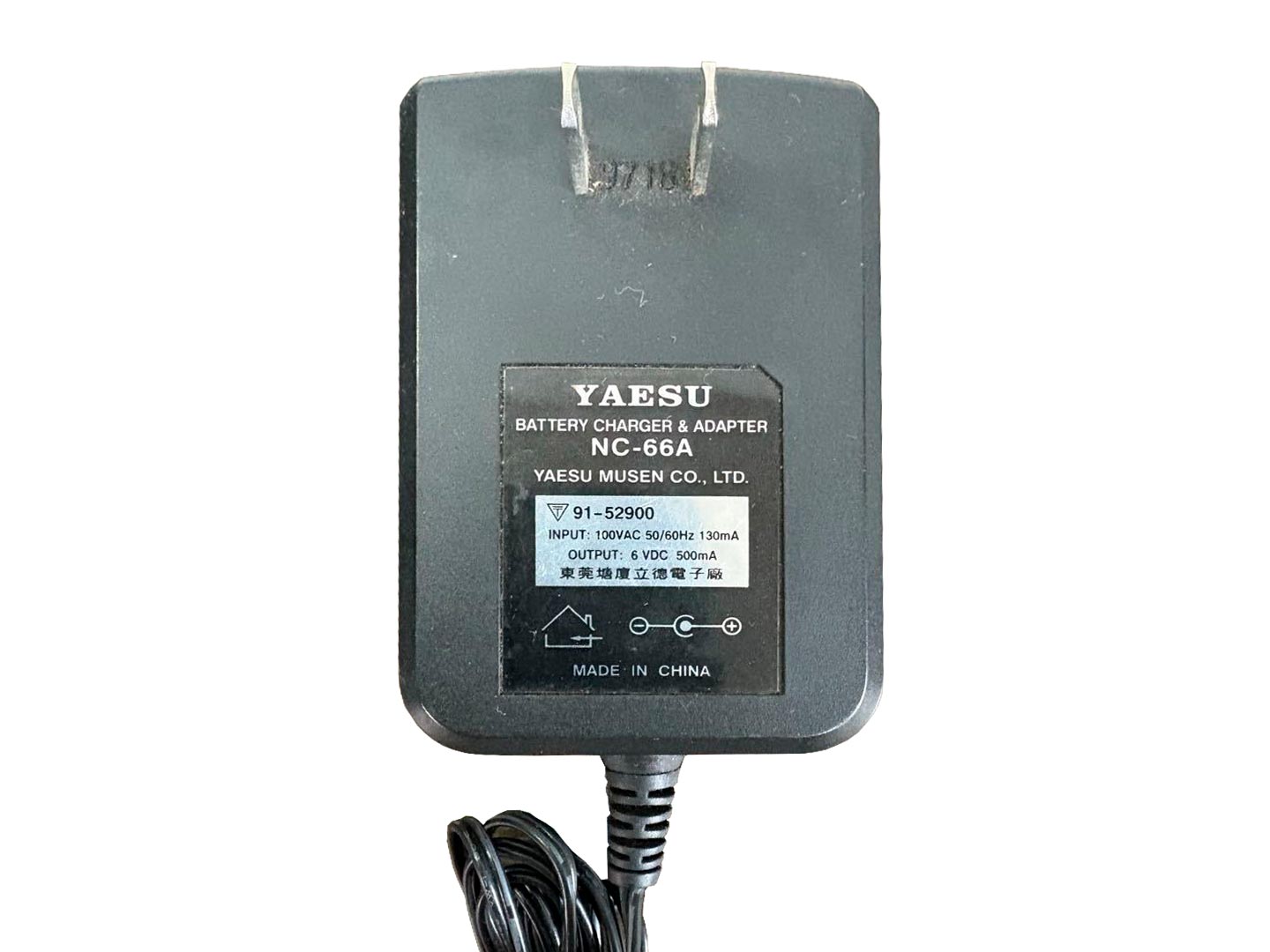

| NC-66A | AC power supply/charger (100 VAC) | Полуторочасовое ускоренное зарядное устройство (~100 В с вилкой для Японии) |

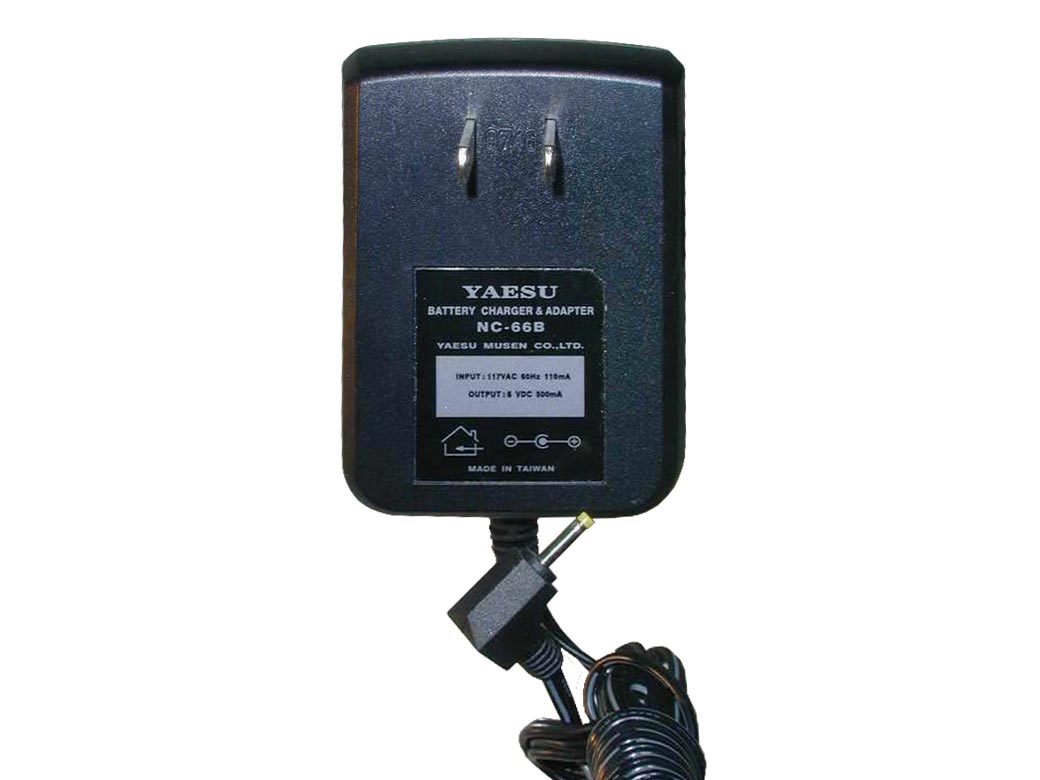

| NC-66B | AC power supply/charger (117 VAC) | Полуторочасовое ускоренное зарядное устройство (~117 В с вилкой для США) |

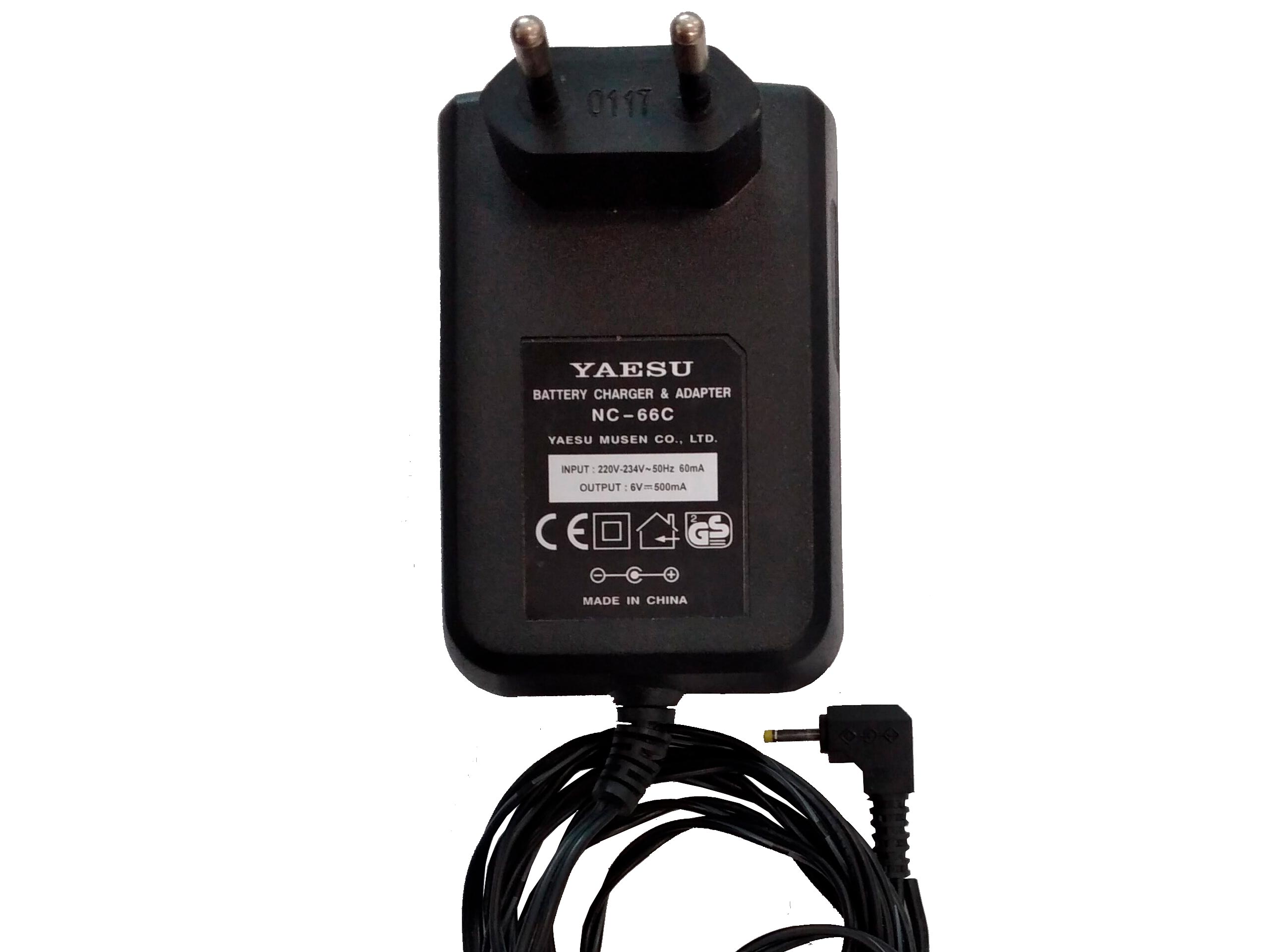

| NC-66C | AC power supply/charger (220-240 VAC) | Полуторочасовое ускоренное зарядное устройство (~220 В с вилкой для Европы) |
| NC-66U | AC power supply/charger (220-240 VAC, UK) | Полуторочасовое ускоренное зарядное устройство (~220 В с вилкой для Британии) |
| SSM-17A | Speaker-Microphone | Выносная тангента с микрофоном и динамиком |
| SSM-57A | Compact lapel mic with earphone | Гарнитура скрытого ношения |
| VC-25 | VOX headset | Гарнитура с голосовым управлением (VOX) |

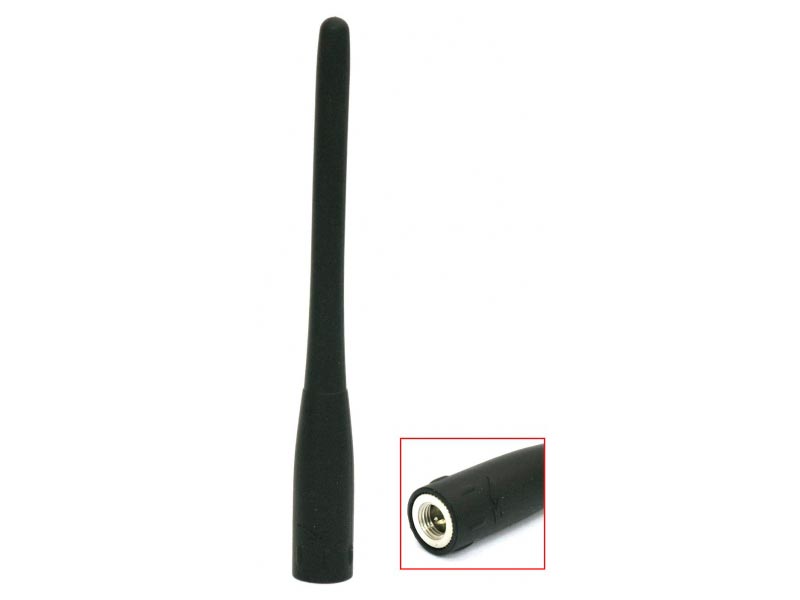

| YHA-66 | Rubber antenna | Обрезиненная антенна |

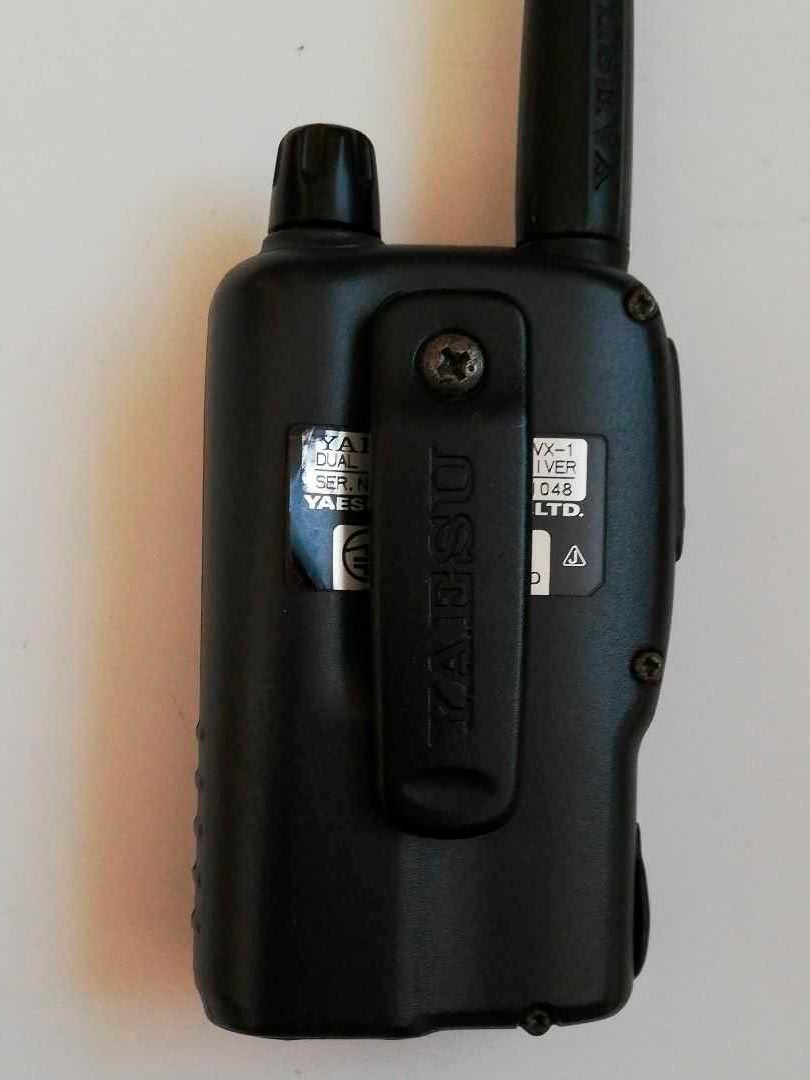

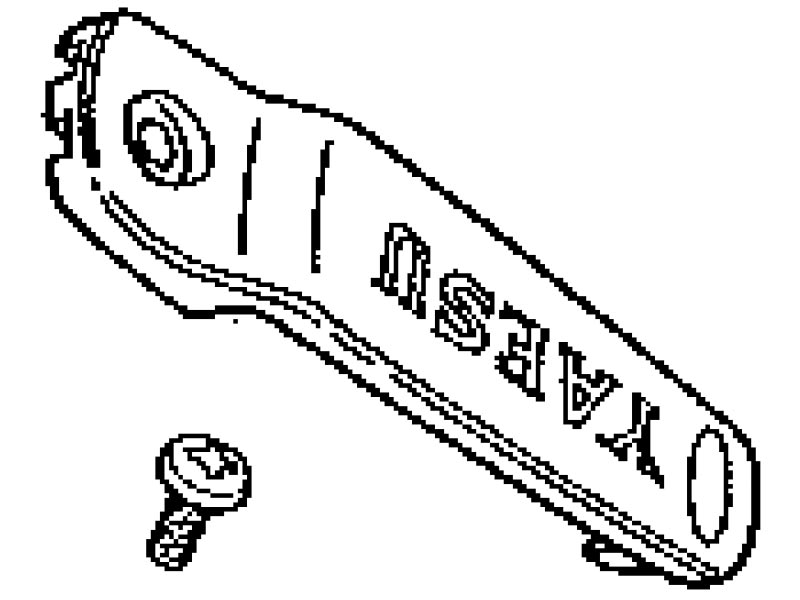

| | Belt clip | Поясная защёлка |
| | Wrist strap | Ремешок на руку |
 YAESU ADMS-1E  YAESU CN-3  YAESU BELT CLIP VX-1  YAESU CSC-71  YAESU CT-27  YAESU CT-44  YAESU E-DC-15  YAESU FBA-20  YAESU FNB-52Li  YAESU MH-34 B4B, SSM-17A  YAESU MH-37 A4B, SSM-57A  YAESU NC-66A  YAESU NC-66B  YAESU NC-66C  YAESU VC-25  YAESU YHA-66

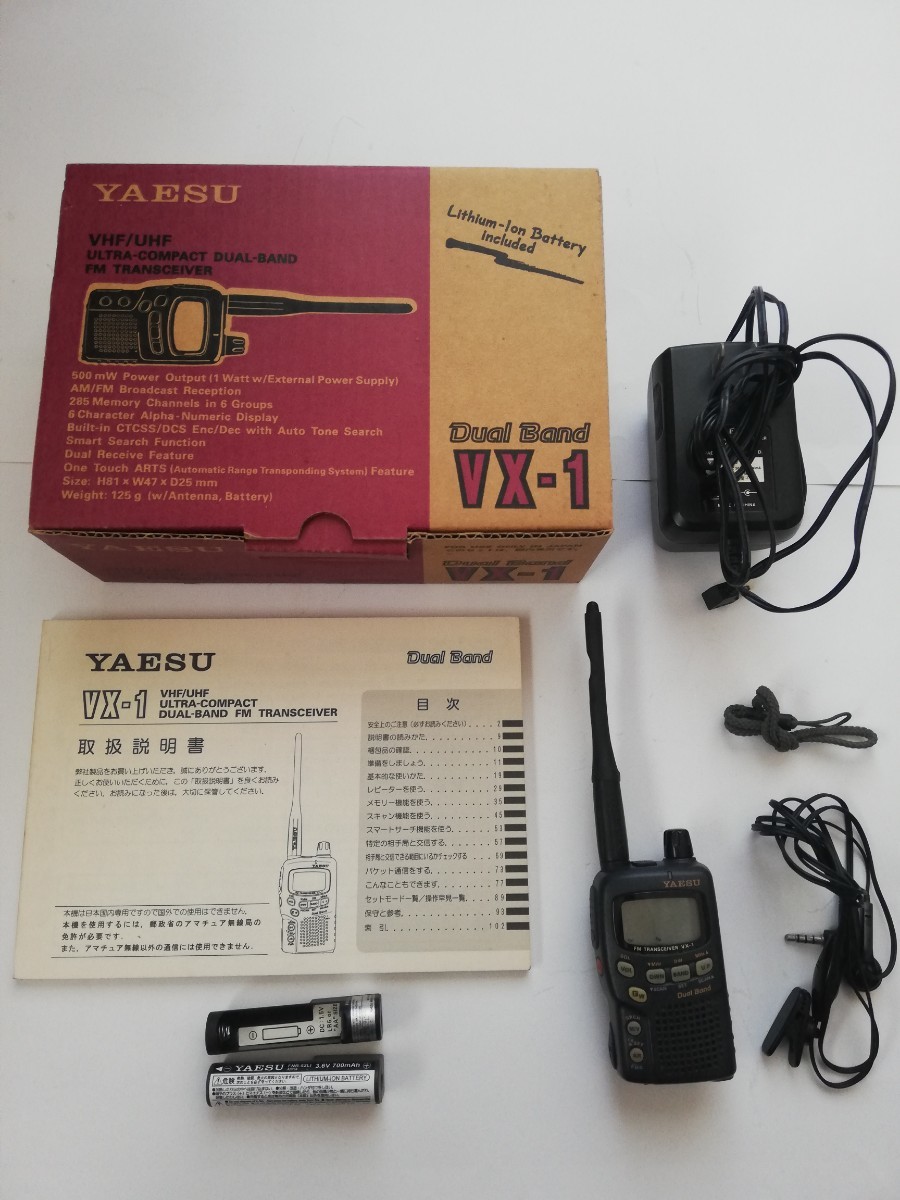

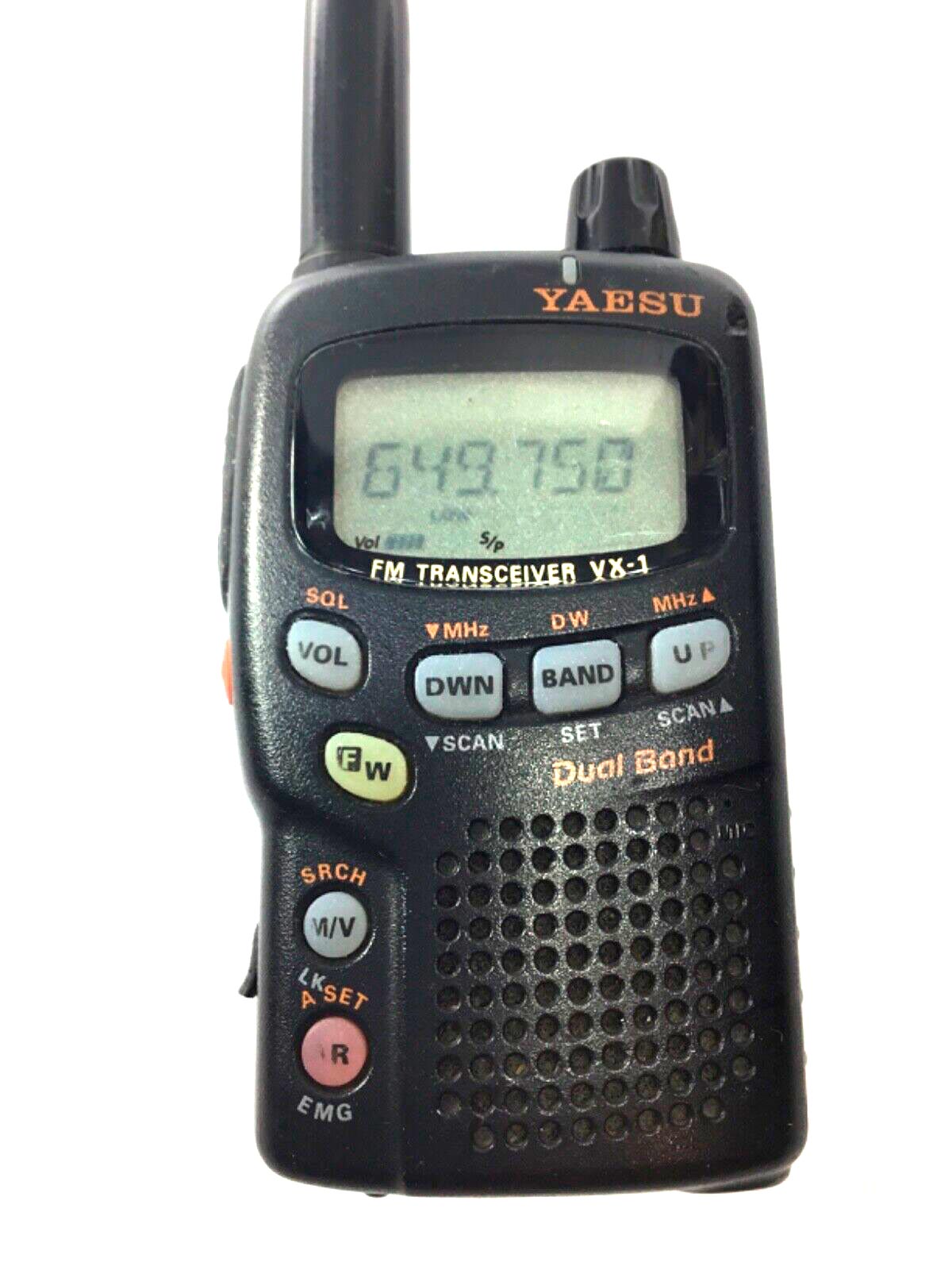

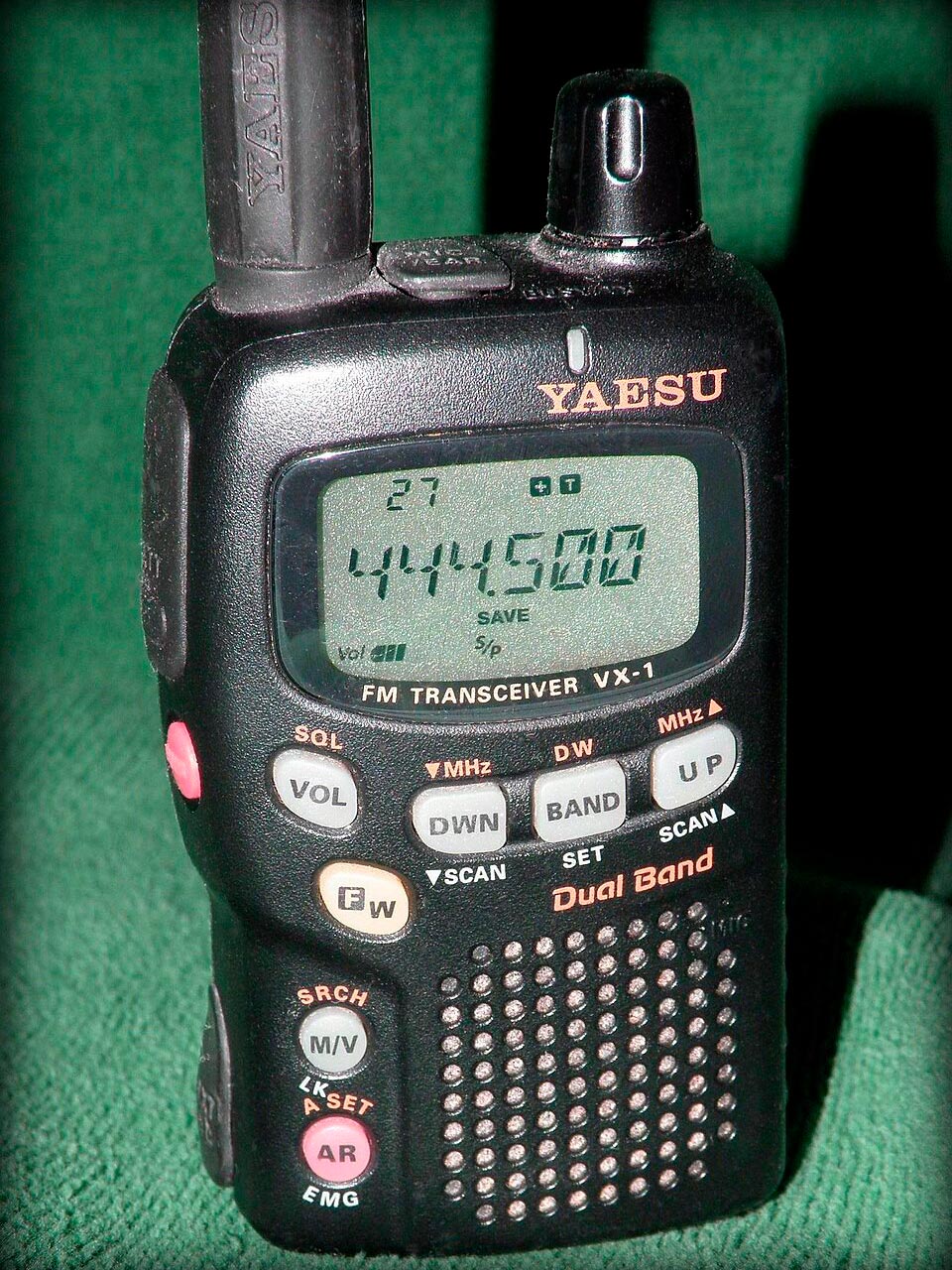

Фотогалерея
Программное обеспечение
Программное обеспечение для Yaesu VX-1R, VX-5R, FT-50
