Описание

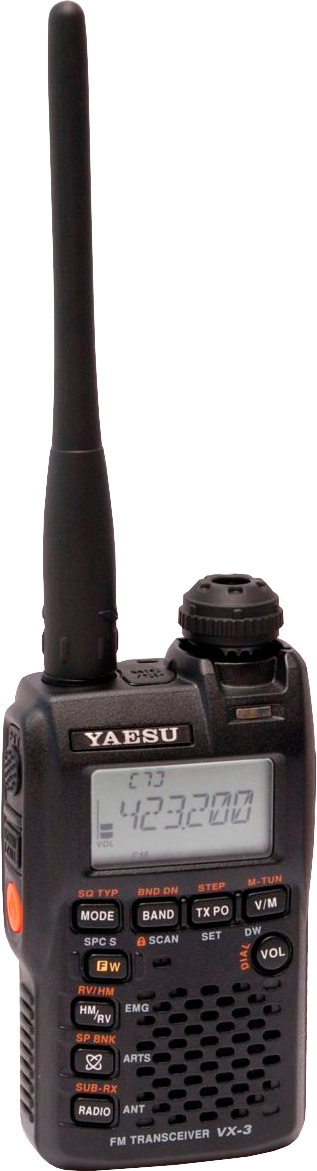

Yaesu VX-3 — 2-диапазонная портативная радиостанция, продолжающая линейку миниатюрных любительских трансиверов.
Невероятно малые размеры позволяют брать Yaesu VX-3 с собой куда угодно. Диапазон приёма составляет от 500 кГц до 999 МГц (за исключением сотовой связи). Это означает, что вы можете слушать радиовещательные диапазоны АМ, коротковолновые и УКВ частоты, частоты воздушных, морских и речных судов, служебную радиосвязь.

Модель VX-3R имеет достаточно объёмную память с развитой организацией, включающей в себя:

• 900 рабочих каналов, которые можно сгруппировать в 24 банка до 100 каналов в каждом. Любой канал может быть приписан к одному или нескольким банкам.
• 99 каналов, пропускаемых при сканировании.
• 1 аварийный канал.
• 11 «домашних» каналов.
• более 140 запрограммированных в заводских условиях частот морских УКВ-каналов и КВ вещательных станций.
• 50 пар граничных частот диапазонов сканирования.

Каждой ячейке или банку памяти может быть присвоено имя длиной до 6 символов. Функция сканирования частот приёма имеет несколько режимов: сканирование непрерывного диапазона, заданного диапазона из памяти, каналов из памяти, с пропуском и приоритетом, «умный поиск» и т.п. Программирование настроек и памяти можно произвести непосредственно на радиостанции, но гораздо эффективнее это можно сделать с помощью персонального компьютера. Для этого предназначены комплекты ADMS-VX3 (RS-232) и ADMS-VX3U (USB). Настройки и содержимое памяти одной радиостанции VX-3R можно скопировать непосредственно на другую (клонировать) с помощью кабеля CT-27 или аудиокабеля оснащённого стерео разъемами 3,5мм-jack.

По сравнению с предыдущей моделью VX-2R, вещательный диапазон у VX-3R выделен отдельной кнопкой.

Радиостанция оснащена встроенным, отключаемым RF-аттенюатором понижающий уровень принимаемого сигнала на 20 дБ, что может облегчить вам их приём если вы находитесь близко к его источнику.

Радиолюбительский трансивер Yaesu VX-3R оборудован системой ARTS, которая позволяет непрерывно мониторить нахождение радиостанции в зоне радиовидимости другой радиостанции (с активированной такой же системой), а также сигнализировать о выходе из этой зоны. Функция «Аварийной идентификации» (EAI) может облегчить поиск радиостанции в экстремальных условиях, когда оператор не имеет возможности ответить на вызов. От случайного изменения настроек органы управления радиостанцией могут быть частично или полностью заблокированы. А от несанкционированного использования VX-3R может быть защищена полной блокировкой с паролем.

Появилась уникальная возможность обмена короткими сообщениями между функционально совместимыми станциями, в том числе FTM-10R/E 20-ю заранее записанными в память текстовыми сообщениями длиной до 16-ти символов.

В качестве опции производитель предлагает батарейный отсек FBA-37, отсутствующий в предыдущей модели.

Приятная новость для меломанов — возможность стерео приёма УКВ вещательных станций на головные телефоны.

При использовании литий-ионного аккумулятора ёмкостью 1 Ампер в час выходная мощность составляет 1,5 Вт в диапазоне ОВЧ (VHF) и 1 Вт в диапазоне СВЧ (UHF). С дополнительным адаптером постоянного тока E-DC-21 выходная мощность возрастает до 3 Вт и 2 Вт соответственно! VX-3R поставляется с литий-ионным аккумулятором FNB-82LI, настенным зарядным устройством PA-46B (SAD-19B) и гибкой антенной SMA YHA-66.

Yaesu VX-3 выпускалась с 2007 года.

Функциональные особенности

• Ультракомпактная
• Прочная конструкция на базе алюминиевого шасси
• Более 1300 каналов памяти
• Специальный банк каналов памяти
• Поддержка системы связи через интернет — Vertex Standard WIRES™
• Пылезащищенная, влагозащищенная
• Ультра тонкая литий-ионная батарея (3.7В/1000 мАч)
• Возможность питания от внешнего источника
• Кнопка перевода станции в аварийный режим
• Увеличенный легко читаемый ЖК-дисплей
• Комплексный режим сохранения батареи
• Индикатор напряжения питания
• Индикатор температуры внутри корпуса радиостанции
• Автоматическое определение зоны взаимной радиовидимости (ARTS)
• Встроенные CTCSS и DCS кодер/декодер
• Различные режимы автопоиска
• Автоматическое определение репитерного сдвига (ARS)
• Запрет работы на занятом канале (BCLO)
• Автовыключение (АРО)
• Таймерное отключение передачи (ТОТ)
• Возможность клонирования
• Возможность программирования мелодии сигнала вызова
• Стереофонический приём программ FM-вещания

Технические характеристики

Основное
Тип	радиолюбительская VHF/UHF радиостанция
Диапазон частот	TX: 144—146 / 430—440 МГц (Европа) 144—148 / 430—450 МГц (США) RX: 0,5—1,8 МГц (AM Broadcast) 1,8—30 МГц (SW Band) 30—76 МГц (р/л 50 МГц) 76—108 МГц (FM радиовещание) 108—137 МГц (Авиа диапазон) 137—174 МГц (р/л 144 МГц) 174—222 МГц (VHF ТВ) 222—420 МГц (ACT1) 420—470 МГц (р/л 430 МГц) 470—800 (—729 в США) МГц (UHF ТВ) (757—774 в США) МГц (UHF ТВ) 800—999 МГц (GEN2; частоты сотового диапазона заблокированы в версии для США)
Шаг настройки	5, 8.33, 9, 10, 12.5, 15, 20, 25, 50, 100 кГц
Репитерный разнос	±600 кГц (144 МГц) ±1.6, 5.0, 7.6 МГц (430 МГц)
Стабильность частоты	±5 ppm (−10°C ... +60°C)
Режим	TX: FM/NFM RX: AM/FM/NFM/WFM
Тип излучения	F2D (16K0F2D), F3E (16K0F3E)
Сопротивление антенны / разъём	50 Ом / SMA
Разъём для подключения внешних гарнитур	4-контактный 3,5 мм
Диапазон рабочих температур	−20°C ... +60°C
Напряжение питания	3,7 В
Ток потребления	120 мА (Приём АМ, ЧМ) 60 мА (В ожидании, Экономайзер выключен) 30 мА (В ожидании, Экономайзер включен с соотношением 1:2) 50 мА (Приём широковещательных диапазонов) 100 мкА (В выключенном состоянии) 1.3 А (Tx 1.5 Вт, 144 МГц) 3.7 В 1.6 А (Tx 3 Вт, 144 МГц) 6 В 1.2 А (Tx 1 Вт, 430 МГц) 3.7 В 1.8 А (Tx 2 Вт, 430 МГц) 6 В
Габаритные размеры	47×81×23 мм
Вес	130 г (с FNB-82LI и антенной)
Приёмник
Система приёмника	AM, NFM: Супергетеродин с двойным преобразованием WFM: Супергетеродин с тройным преобразованием AM и FM радиовещание: Супергетеродин с одним преобразованием
Промежуточные частоты	1-я 2-я 3-я AM и FM радиовещание 130 кГц AM, NFM 47,25 МГц 450 кГц WFM 45,8 МГц 10,7 МГц 1 МГц
Чувствительность	AM (10 дБ С/Ш) 0.5—16 МГц: 0.5 мкВ 108—137 МГц: 1.5 мкВ NFM (12 дБ SINAD) 50—54 МГц: 0.16 мкВ 144—148 МГц: 0.16 мкВ 430—450 МГц: 0.18 мкВ WFM (12 дБ SINAD) 76—108 МГц: 0.9 мкВ 174—222 МГц: 0.9 мкВ 470—540 МГц: 3 мкВ 630—729 МГц: 3 мкВ
Избирательность по соседнему каналу	дБ
Избирательность по побочным каналам	дБ
Интермодуляционная избирательность	NFM, AM: 15 кГц / 35 кГц (−6 дБ / −60 дБ) WFM: 200 кГц / 300 кГц (−6 дБ / −20 дБ)
Выходная мощность ЗЧ	400 мВт на 8 Ом нагрузку с 10% нелинейными искажениями (при питании 7,2 В) 100 мВт на 8 Ом нагрузку с 10% нелинейными искажениями (при питании 6 В)
Передатчик
Выходная мощность	от 4,5 В (3×AA) от 3,7 В (FNB-82LI) от внеш. источника ⎓6 В High Low High Low High Low 144 МГц 1,5 Вт 100 мВт 1,5 Вт 100 мВт 3 Вт 300 мВт 430 МГц 1 Вт 100 мВт 1 Вт 100 мВт 2 Вт 300 мВт
Тип модуляции	Переменное реактивное сопротивление, F2D, F3E
Максимальное отклонение ЧМ (девиация)	±5 кГц (F2D, F3E)
Внеполосные излучения	−60 дБц (при высокой мощности) −50 дБц (при низкой мощности)
Тип и сопротивление микрофона	конденсаторный, 2 кОм

VX-3 выпускается в нескольких версиях, предназначенных для различных регионов. В зависимости от установленного региона, меняются доступные диапазоны частот приёма и передачи, а также шаг перестройки частот.

A3	приём
	Диапазон	Шаг	Модуляция
	1: 1.800 — 29.9950 МГц	5 кГц	AM
	2: 30.000 — 75.9500 МГц	5 кГц	FM
	3: 108.000 — 136.9750 МГц	25 кГц	AM
	4: 137.000 — 173.9875 МГц	12.5 кГц	FM
	5: 174.000 — 221.9500 МГц	50 кГц	WFM
	6: 222.000 — 419.9875 МГц	20 кГц	FM
	7: 420.000 — 469.9875 МГц	25 кГц	FM
	8: 470.000 — 802.9500 МГц	50 кГц	WFM
	9: 803.000 — 999.9875 МГц	12.5 кГц	FM
	Радио	A, F
	SP BNK
		1. вещание
		2. УКВ связи морской
		3. радио (радиостанция)
	передача
	Диапазон
	140.000 — 174.000 МГц
	420.000 — 470.000 МГц
B3	приём
	Диапазон	Шаг	Модуляция
	1: 1.800 — 29.9950 МГц	5 кГц	AM
	2: 30.000 — 75.9950 МГц	5 кГц	FM
	3: 108.000 — 136.9750 МГц	25 кГц	AM
	4: 137.000 — 173.9875 МГц	12.5 кГц	FM
	5: 174.000 — 221.9500 МГц	50 кГц	WFM
	6: 222.000 — 419.9875 МГц	12.5 кГц	FM
	7: 420.000 — 469.9875 МГц	12.5 кГц	FM
	8: 470.000 — 802.9875 МГц	50 кГц	WFM
	9: 803.000 — 999.9875 МГц	12.5 кГц	FM
	Радио	A, F
	SP BNK
		1. вещание
		2. УКВ связи морской
		3. радио (радиостанция)
	передача
	Диапазон
	140.000 — 174.000 МГц
	420.000 — 470.000 МГц
C3	приём
	Диапазон	Шаг	Модуляция
	1: 1.800 — 29.9950 МГц	5 кГц	AM
	2: 30.000 — 75.9950 МГц	5 кГц	FM
	3: 108.000 — 136.9750 МГц	25 кГц	AM
	4: 137.000 — 173.9875 МГц	12.5 кГц	FM
	5: 174.000 — 221.9500 МГц	50 кГц	WFM
	6: 222.000 — 419.9875 МГц	12.5 кГц	FM
	7: 420.000 — 469.9875 МГц	12.5 кГц	FM
	8: 470.000 — 802.9875 МГц	50 кГц	WFM
	9: 803.000 — 999.9875 МГц	12.5 кГц	FM
	Радио	A, F
	SP BNK
		1. вещание
		2. УКВ связи морской
		3. радио (радиостанция)
	передача
	Диапазон
	140.000 — 174.000 МГц
	420.000 — 470.000 МГц
D3	приём
	Диапазон	Шаг	Модуляция
	1: 1.800 — 29.9950 МГц	5 кГц	AM
	2: 30.000 — 75.9950 МГц	5 кГц	FM
	3: 108.000 — 136.9750 МГц	25 кГц	AM
	4: 137.000 — 173.9875 МГц	12.5 кГц	FM
	5: 174.000 — 221.9500 МГц	50 кГц	WFM
	6: 222.000 — 419.9875 МГц	12.5 кГц	FM
	7: 420.000 — 469.9875 МГц	12.5 кГц	FM
	8: 470.000 — 802.9875 МГц	50 кГц	WFM
	9: 803.000 — 999.9875 МГц	12.5 кГц	FM
	Радио	A, F
	SP BNK
		1. Вещание
		2. УКВ связи морской
		3. радио (радиостанция)
	передача
	Диапазон
	140.000 — 174.000 МГц
	420.000 — 470.000 МГц
H3	приём
	Диапазон	Шаг	Модуляция
	1: 1.800 — 29.9950 МГц	5 кГц	AM
	2: 30.000 — 75.9950 МГц	5 кГц	FM
	3: 108.000 — 136.9750 МГц	25 кГц	AM
	4: 137.000 — 173.9875 МГц	12.5 кГц	FM
	5: 174.000 — 221.9500 МГц	50 кГц	WFM
	6: 222.000 — 419.9875 МГц	20 кГц	FM
	7: 420.000 — 469.9875 МГц	25 кГц	FM
	8: 470.000 — 802.9500 МГц	50 кГц	WFM
	9: 803.000 — 999.9875 МГц	12.5 кГц	FM
	Радио	A, F
	SP BNK
		1. вещание
		2. УКВ связи морской
		3. радио (радиостанция)
	передача
	Диапазон
	140.000 — 174.000 МГц
	420.000 — 470.000 МГц
F3	приём
	Диапазон	Шаг	Модуляция
	1: 1.800 — 29.9900 МГц	10 кГц	FM
	2: 30.000 — 75.9950 МГц	5 кГц	FM
	3: 108.000 — 136.9750 МГц	25 кГц	AM
	4: 137.000 — 173.9900 МГц	10 кГц	FM
	5: 174.000 — 221.9500 МГц	50 кГц	WFM
	6: 222.000 — 419.9875 МГц	12.5 кГц	FM
	7: 420.000 — 469.9875 МГц	12.5 кГц	FM
	8: 470.000 — 769.9500 МГц	50 кГц	WFM
	9: 770.000 — 999.9875 МГц	100 кГц	WFM
	Радио	A, F, T
	SP BNK
		1. TV CH
		2. JR CH
		3. ОВЧ морской связи
		4. радио (радиостанция)
		5. UHF CB
		6. WLM-AB (класса A и класса B беспроводные микрофоны)
		7. WLM-C (класса C беспроводные микрофоны)
		8. 119 FA
		9. 119 FD
	передача
	Диапазон
	140.000 — 174.000 МГц
	420.000 — 470.000 МГц
HAM	приём и передача
	Диапазон	Шаг	Модуляция
	1:144.000 — 146.000 МГц	12.5 кГц	FM
	2:430.000 — 440.000 МГц	25 кГц	FM
***	приём
	Диапазон	Шаг	Модуляция
	1: 1.800 — 29.9950 МГц	5 кГц	AM
	2: 30.000 — 75.9950 МГц	5 кГц	FM
	3: 108.000 — 136.9750 МГц	25 кГц	AM
	4: 137.000 — 173.9875 МГц	12.5 кГц	FM
	5: 174.000 — 221.9500 МГц	50 кГц	WFM
	6: 222.000 — 419.9875 МГц	12.5 кГц	FM
	7: 420.000 — 469.9875 МГц	12.5 кГц	FM
	8: 470.000 — 769.9500 МГц	50 кГц	WFM
	9: 770.000 — 999.9875 МГц	50 кГц	WFM
	передача
	Диапазон
	120.000 — 221.950 МГц
	300.000 — 576.750 МГц

Принадлежности

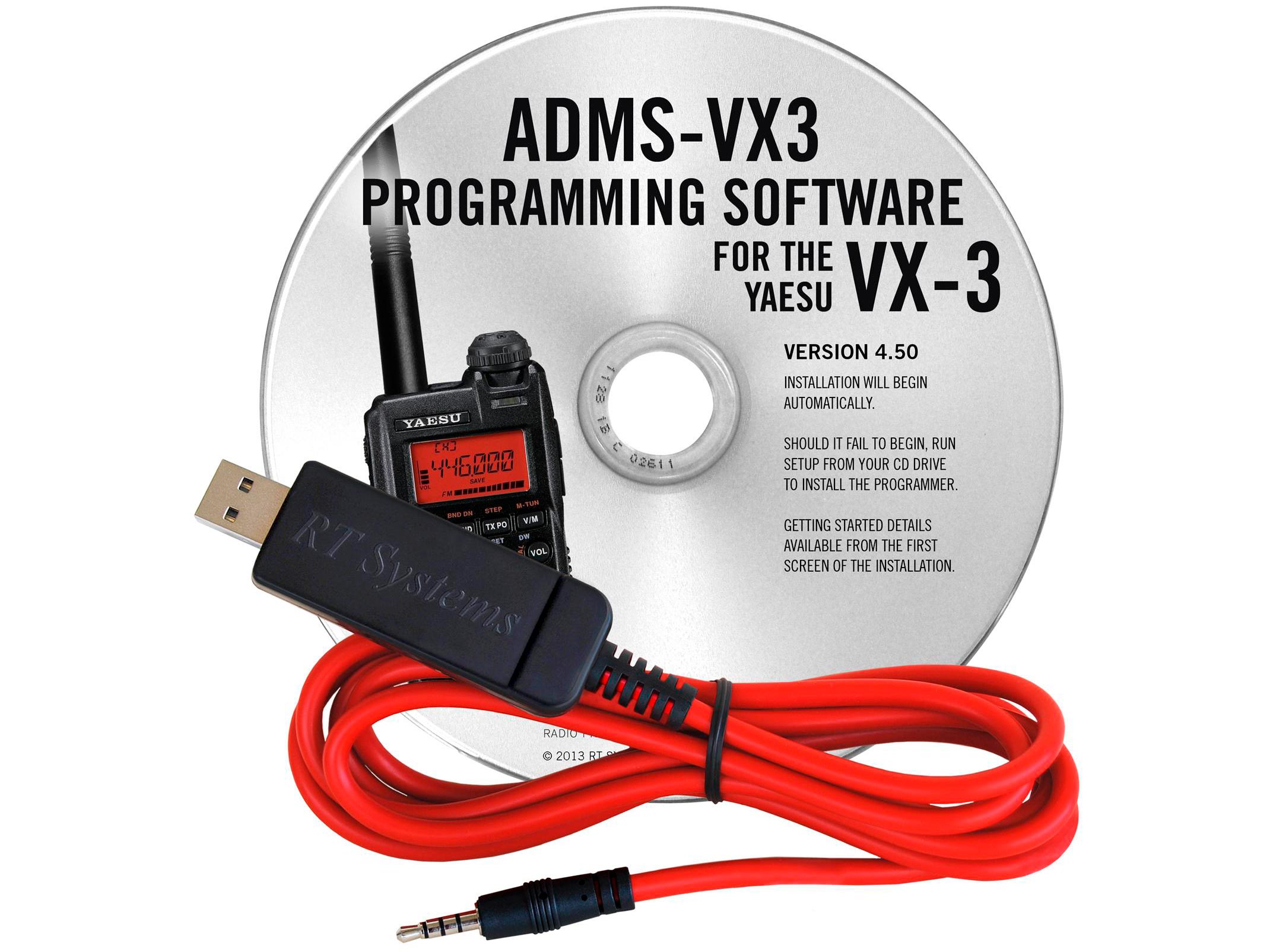

ADMS-VX3	Part number Номер запчасти	Programming software CD with COM computer cable. For Windows: XP, Windows 7 (32/64), 8/8.1 (full) and 10.	Компакт диск с программным обеспечением и кабелем COM. Для ОС Windows: XP, Windows 7 (x32 и x64), 8/8.1 (full) и 10.
ADMS-VX3U		Programming software CD with USB-57A computer cable. For Windows: XP, Windows 7 (32/64), 8/8.1 (full) and 10.	Компакт диск с программным обеспечением и кабелем USB-57A. Для ОС Windows: XP, Windows 7 (x32 и x64), 8/8.1 (full) и 10.
CN-3		RF adapter to connect a BNC type antenna to the SMA antenna jack	Переходник BNC / SMA
CN-4		RF adapter to connect a UHF type antenna to the SMA antenna jack	Переходник UHF / SMA
CSC-92		Vinyl carry soft case	Чехол
CT-27		Radio to radio cloning cable	Кабель для клонирования радиостанций
CT-44		Two pin microphone adapter for use with older Yaesu mics. It can also facilitate the connection of a TNC.	Переходник для подключения к контроллеру TNC для пакетной связи
CT-91		Adapter for use with older Yaesu mics. It can also facilitate the connection of a TNC.	Переходник для подключения к контроллеру TNC для пакетной связи
E-DC-21		DC cigarette lighter cable with plug	Адаптер постоянного тока
FBA-37		Cell Holder (3 × AA)	Батарейный отсек для 3-х щелочных элементов 1,5 В типа "АА"
FNB-82Li		Lithium Ion Battery Pack 3.7V 1000 mAh	Литиево-ионная батарея 3,7 В, 1000 мА×ч
MH-34B4B		Speaker/Microphone. Replaced by the SSM-17A	Манипулятор. Заменено на SSM-17A
MH-37A4B		Earpiece/Microphone. Replaced by the SSM-57A	Гарнитура скрытого ношения. Заменено на SSM-57A
NC-85B/C/U		AC wall charger for VX-3R with FNB-82LI. Charges in 2.5 hours	Настенное зарядное устройство. Заряжает за 2,5 часа. Заменено на PA-46B.
PA-46B		AC wall charger for VX3R with FNB-82LI. Charges in 2.5 hours. Replaced the NC-85B.	Настенное зарядное устройство. Заряжает за 2,5 часа. Заменено на SAD-19B.
SAD-19B		AC wall charger for VX3R. Input 100-240 VAC. Output 5.9 VDC 1A. Replaced the PA-46B.	Настенное зарядное устройство
SSM-17A		Speaker Mic	Манипулятор
SSM-57A		Compact lapel mic with earphone	Гарнитура скрытого ношения
VC-25		VOX/PTT headset with adjustable gain	Гарнитура с функцией VOX
YHA-66	Q3000191		Гибкая обрезиненная антенна

Комплектация

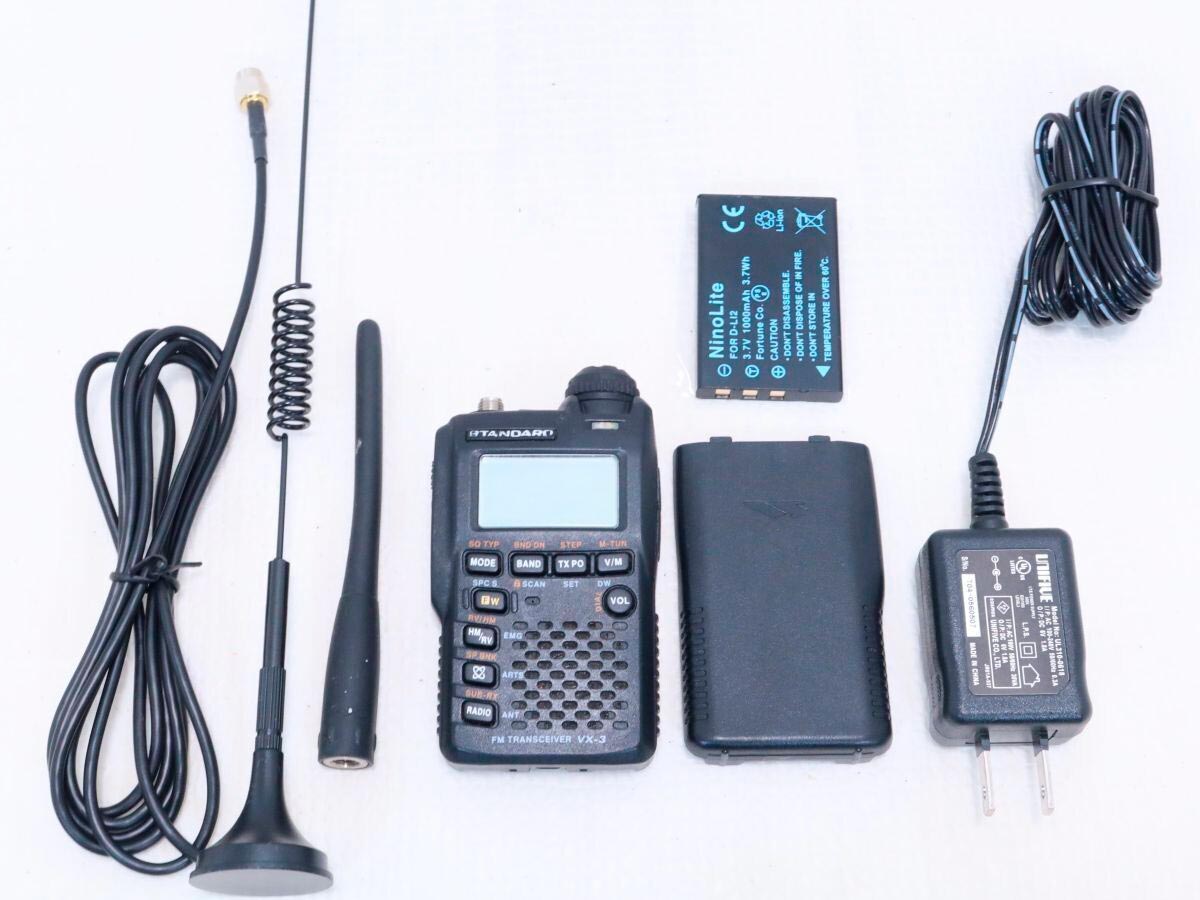

Комплект поставки радиолюбительской радиостанции Yaesu VX-3R:

• Радиостанция Yaesu VX-3R;

• YHA-66 Двухдиапазонная портативная антенна длиною 11 см на диапазоны 144 и 430 МГц;

• FNB-82Li Аккумуляторная батарея;

• PA-46C Сетевое зарядное устройство, адаптер;

• Инструкция по эксплуатации Yaesu VX-3R.


Доработки

Для входа в режим настроек Yaesu VX-3 необходимо:

1. Включите аппарат.

2. Войдите в меню кнопкой
   TX PО
   (SET), выберите в меню номер 19: CW ID и включите его, повернув ручку DIAL на ON.

3. Нажмите кнопку
   V/M
   в CW ID, введите пароль AH028M подтверждaя нажатием
   TX PО
   , проверяя, прошла ли операция успешно.

4. Выйдите в режим VFO (не в MR!) и выключите аппарат.

5. Включите аппарат при нажатой кнопке
   TX PО
   .


Радиостанция включится и на дисплее будет отображатся частота 435,00 МГц, шумоподавитель будет открыт, что указывает, на то, что процедура была успешной.
Теперь вы в режиме настроек (если VX3 включится нормально, вернитeсь и повторитe шаги, описанные выше).

Для выхода из режима настроек Yaesu VX-3 необходимо:

1. Нажать кнопку
   HM/RV
   .

2. Удалить пароль для входа в режим настроек AH028M из CW ID памяти и, если необходимо, ввести пользовательский.


Значение пунктов сервис меню VX-3R:
rEF — Настройка опорной частоты ФАПЧ
tUn — Настройка частоты приёма
tHL — Регулировка порога шумоподавителя
tlg — Регулировка уровня шумоподавителя
S1 — Настройка S-1 шкалы S-метра на WFM/NFM
S9 — Настройка полной шкалы S-метра на WFM/NFM
HHP — Настройка максимальной выходной мощности при напряжении питания 6 В
HP — Настройка максимальной выходной мощности при напряжении питания 4,4 В
LP — Настройка минимальной выходной мощности
dEV — Настройка максимума девиации
100 — Настройка девиации CTCSS тонов
dCS — Настройка девиации DCS тонов

Параметр	52 МГц	145 МГц	435 МГц
H15	0	0	0
EHL	72	134	128
H19	44	68	60
S1 (FM)	48	28	28
S9 (FM)	80	72	74
S1 (WFM)	58	40	40
S9 (WFM)	84	70	70
HHP	145	154	172
HP	111	131	136
LP	52	60	90
dEU	110	115	84
100	37	12	16
dC5	42	88	32
Eun	0	10	6
rEF	118	118	118

Для программирования пароля для входа в режим настроек Yaesu VX-3 необходимо:

1. Нажать и удерживать 1 секунду кнопку
   TX PO
   для входа в режим установки.

2. Поворотом ручки настройки DIAL выбрать пункт меню 19:CW ID (Примечание: Не забывайте о том, что для вращения ручки DIAL нужно сначала её потянуть.)

3. Нажать кнопку
   TX PО
   для перехода к установке данного пункта меню.

4. Выбрать значение меню "ON" поворотом ручки настройки DIAL.

5. Нажать кнопку
   V/M
   для отображения любого ранее введённого позывного. Запомнить этот позывной для возможности его позднейшего повторного ввода.

6. Нажать и удерживать кнопку
   HM/RV
   2 секунды для очистки памяти от любого ранее введённого позывного.

7. Поворотом ручки настройки DIAL выбрать знак "А" и нажать кнопку
   V/M
   для его сохранения в память, перейти к следующему знаку.

8. Повторить предыдущий шаг до завершения ввода пароля для входа в режим настроек AH028M.

9. Нажать кнопку
   TX PО
   затем нажать клавишу
   PTT
   для сохранения настроек и возврата в обычный режим.


Настройка мощности

Настройка мощности осуществляется отдельно для диапазонов 144 и 430 МГц соответственно.
По сервис-мануалу настройка начинается с диапазона 430 МГц. Переключение диапазонов осуществляется кнопкой .

1. Поворотом ручки настройки DIAL в режиме настроек выбрать пункт меню "rEF".

2. Нажать кнопку
   V/M
   .

3. Вращать ручку настройки DIAL при нажатой клавише
   PTT
   до достижения показаний частотомера, подсоединённого к антенному разъёму (вместе с ваттметром и 10 Вт 50 Ом нагрузкой соответственно) 440.000 МГц +/- 200 Гц.

4. Нажать кнопку
   V/M
   снова.


Настройка максимальной выходной мощности

1. Подсоединить 10 Вт 50 Ом нагрузку и ваттметр к антенному разъёму.

2. Увеличить подаваемое напряжение постоянного тока до 6,0 В. (Первоначальная настройка осуществляется при 4,4 В.)

3. Повернуть ручку настройки DIAL по часовой стрелке на 1 щелчок до выбора пункта меню "HHP".

4. Нажать кнопку
   V/M
   .

5. Вращать ручку настройки DIAL при нажатой клавише
   PTT
   до достижения показаний ваттметра 2,0 Вт+/- 0,1 Вт (для диапазона 430 МГц) или 2,9 Вт+/- 0,1 Вт (для диапазона 144 МГц).

6. Уменьшить подаваемое напряжение постоянного тока до 4,4 В.

7. Повернуть ручку настройки DIAL по часовой стрелке на 1 щелчок до выбора пункта меню "HP".

8. Нажать кнопку
   V/M
   .

9. Вращать ручку настройки DIAL при нажатой клавише
   PTT
   до достижения показаний ваттметра 1,0 Вт+/- 0,1 Вт (для диапазона 430 МГц) или 1,5 Вт+/- 0,1 Вт (для диапазона 144 МГц).

10. Нажать кнопку
    V/M
    снова.


Настройка минимальной выходной мощности

1. Подсоединить 10 Вт 50 Ом нагрузку и ваттметр к антенному разъёму.

2. Повернуть ручку настройки DIAL по часовой стрелке на 1 щелчок до выбора пункта меню "LP".

3. Нажать кнопку
   V/M
   .

4. Вращать ручку настройки DIAL при нажатой клавише
   PTT
   до достижения показаний ваттметра 0,1 Вт+/- 0,05 Вт.
   Значение "66" соответствует мощности 100 мВт, значение "80" соответствует мощности 400 мВт.

5. Нажать кнопку
   V/M
   снова.


Расширение диапазона частот передачи до 140—174 и 420—470 МГц

Изначально радиостанция Yaesu VX-3 поставляется с возможностью передачи в радиолюбительских диапазонах, границы которых зависят от региона распространения. Для того, чтобы расширить диапазон частот передачи у Yaesu VX-3 необходимо:

1. Снять аккумулятор.

2. Аккуратно удалить паяльником 40 Вт с платы в аккумуляторном отсеке вертикально расположенный резистор.

3. Установить аккумулятор.

4. Перезагрузить радиостанцию (Внимание: Все настройки и каналы памяти будут удалены!):

   1. Включить радиостанцию, удерживая при этом нажатыми кнопки
      MODE
      и
      V/M
      . После включения радиостанции нажать кнопку
      F / W
      .


После этого Yaesu VX-3 сможет передавать в диапазонах частот 140—174 МГц и 420—470 МГц.

Расширение диапазона частот передачи до 120—220 и 300—576 МГц

Расширение передачи VX-3E до 120—220 и 300—576 МГц (мощность на границах диапазонов в этом случае 120 МГц: 65 мВт; 576 МГц: 38 мВт) действует только после аппаратного расширения диапазона передачи до 140—170 и 420—470 МГц с помощью SMD резистора.
Порядок изменений:

1. Удалить перемычку, находящуюся за батареей и чёрной наклейкой (только для версии VX-3E).

2. Ввести мастер-пароль (AH028M) в пункт меню 19 CW-ID.

3. Вернуться в режим VFO и отключить аппарат.

4. Включить VX3, держа одновременно кнопки
   MODE
   и
   TX PО
   .
   На дисплее появится серия новых пунктов меню: A3, B3, C3, D3, H3, ***, HAM, F3
   Нажав кнопку
   MODE
   , можно увидеть второе меню со значениями A1, B1, C1, D1, H1, ***, НАМ, F1
   Внимание! Обратите внимание на начальное значение в вашей радиостанции.

5. Установите ручкой DIAL значение меню *** и подтвердите нажав кнопку
   F/W
   .

6. Теперь необходимо выполнить полный сброс радиостанции (описанный на стр. 128 руководства пользователя): включить радиостанцию одновременным нажатием кнопок
   MODE
   и
   V/M
   , и подтвердить нажатием кнопки
   F/W
   (полный сброс). Включить радиостанцию. После чего произойдёт полный сброс всеx настроeк памяти и индивидуальных настроeк.


Проверьте передатчик, oн должен работать от 120 до 220 МГц и от 300 до 570 МГц.

ВНИМАНИЕ! Не меняйте настройки, которые вам неизвестны. Перед изменением каких-либо значений, предварительно запишите начальные.

Схема интерфейса для программирования

Схема интерфейса для цифровых режимов

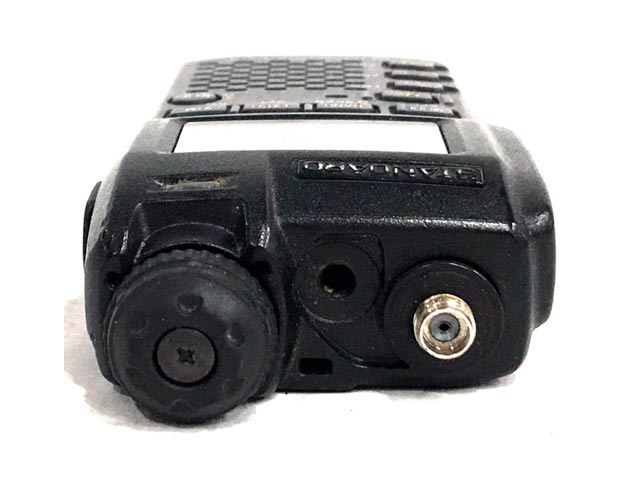

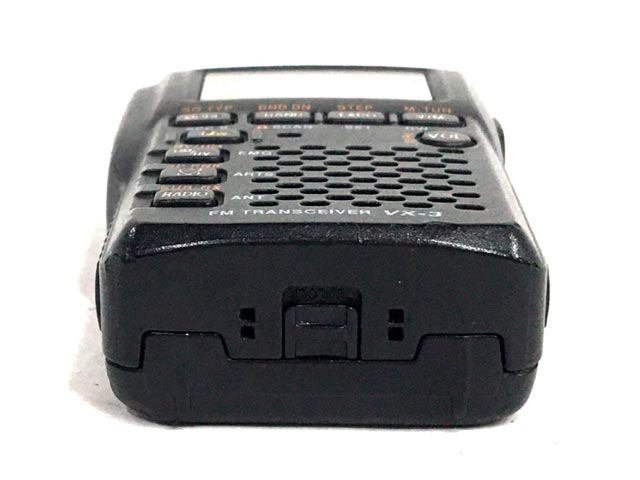

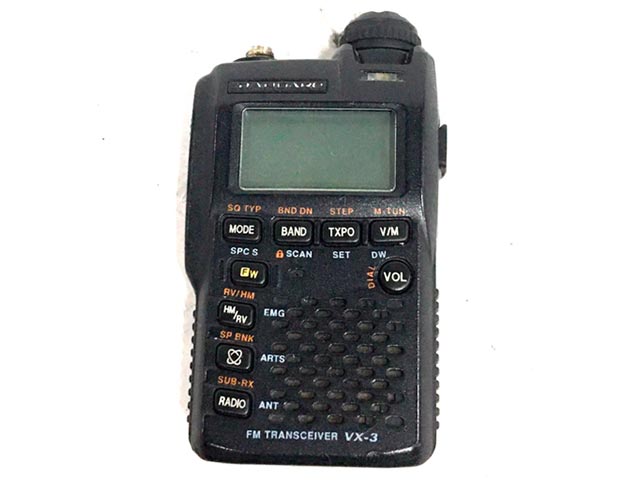

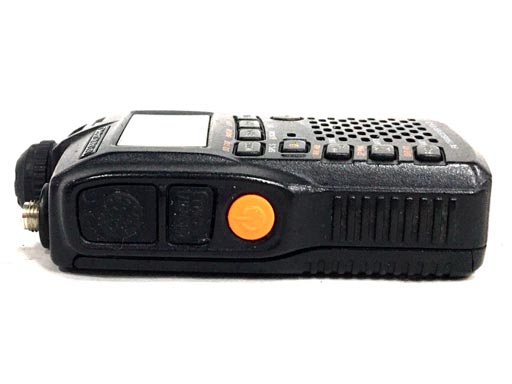

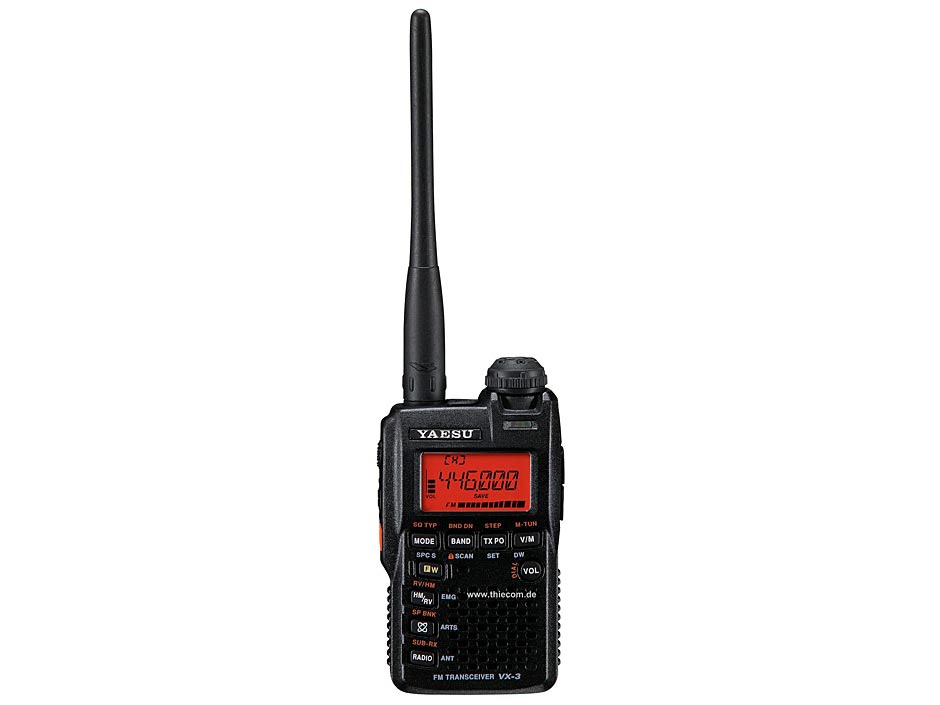

Фотогалерея

Программное обеспечение

1. Для программирования радиостанции с помощью персонального компьютера существуют комплекты ADMS-VX3 (для подключения по RS-232) и ADMS-VX3U (для подключения по USB) компании RT Systems.
2. Также с VX-3 работает широкоизвестная программа CHIRP.
3. Программа FTBVX3, созданная G4HFQ. Стоимость порядка €12.

Документация

• Руководство пользователя Yaesu VX-3 (русский)
• Руководство пользователя Yaesu VX-3 (английский)
• Руководство пользователя Yaesu VX-3 (испанский)
• Руководство пользователя Yaesu VX-3 (итальянский)
• Руководство пользователя Yaesu VX-3 (португальский)
• Руководство пользователя Yaesu VX-3 (французский)
• Руководство пользователя Yaesu VX-3 (японский)
• Руководство по обслуживанию Yaesu VX-3 (английский)
• Модификации Yaesu VX-3 (испанский)
• Модификации Yaesu VX-3 (итальянский)
• Руководство по программированию Yaesu VX-3 с помощью ПО ADMS (английский)
